Pulsanti, selettori e lampade di segnalazione
Pulsanti, selettori e lampade di segnalazione
Pubblicato: 13 febbraio 2014 · Categoria: Manuali tecnici
Da questo documento

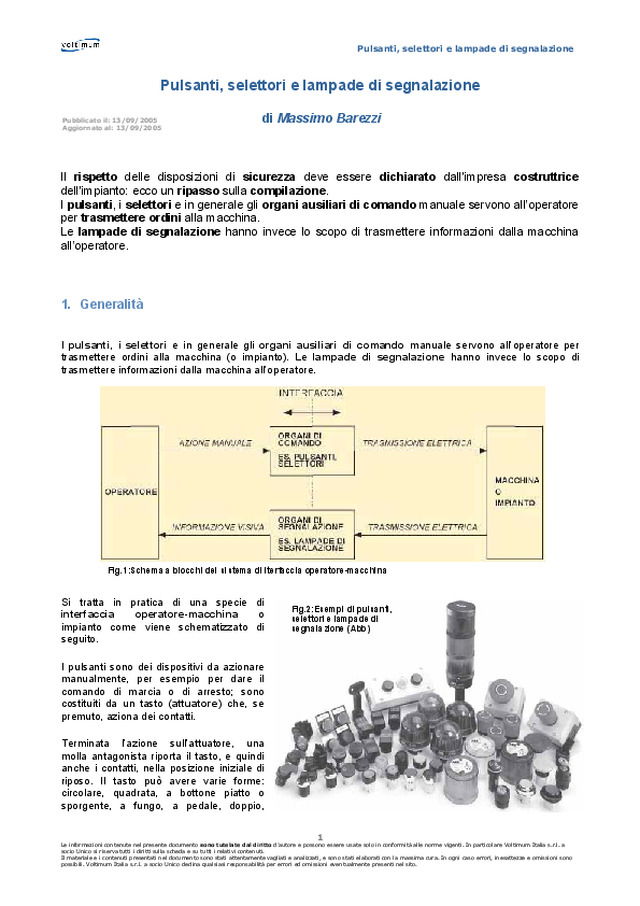

Pulsanti, selettori e lampade di segnalazione Pulsanti, selettori e lampade di segnalazione Pubblicato il: 13/09/2005 Aggiornato al: 13/09/2005 di Massimo Barezzi Il rispetto delle disposizioni di sicurezza deve essere dichiarato dall'impresa costruttrice dell'impianto: ecco un ripasso sulla compilazione. I pulsanti, i selettori e in generale gli organi ausiliari di comando manuale servono all’operatore per trasmettere ordini alla macchina. Le lampade di segnalazione hanno invece lo scopo di trasmettere informazioni dalla macchina all’operatore. 1. Generalità I pulsanti, i selettori e in generale gli organi ausiliari di comando manuale servono all’operatore per trasmettere ordini alla macchina (o impianto). Le lampade di segnalazione hanno invece lo scopo di trasmettere informazioni dalla macchina all’operatore. Fig.1:Schema a blocchi del sistema di iterfaccia operatore-macchina Si tratta in pratica di una specie di interfaccia operatore-macchina o impianto come viene schematizzato di seguito. Fig.2:Esempi di pulsanti, selettori e lampade di segnalazione (Abb) I pulsanti sono dei dispositivi da azionare manualmente, per esempio per dare il comando di marcia o di arresto; sono costituiti da un tasto (attuatore) che, se premuto, aziona dei contatti. Terminata l’azione sull’attuatore, una molla antagonista riporta il tasto, e quindi anche i contatti, nella posizione iniziale di riposo. Il tasto può avere varie forme: circolare, quadrata, a bottone piatto o sporgente, a fungo,...
Apri il PDF
