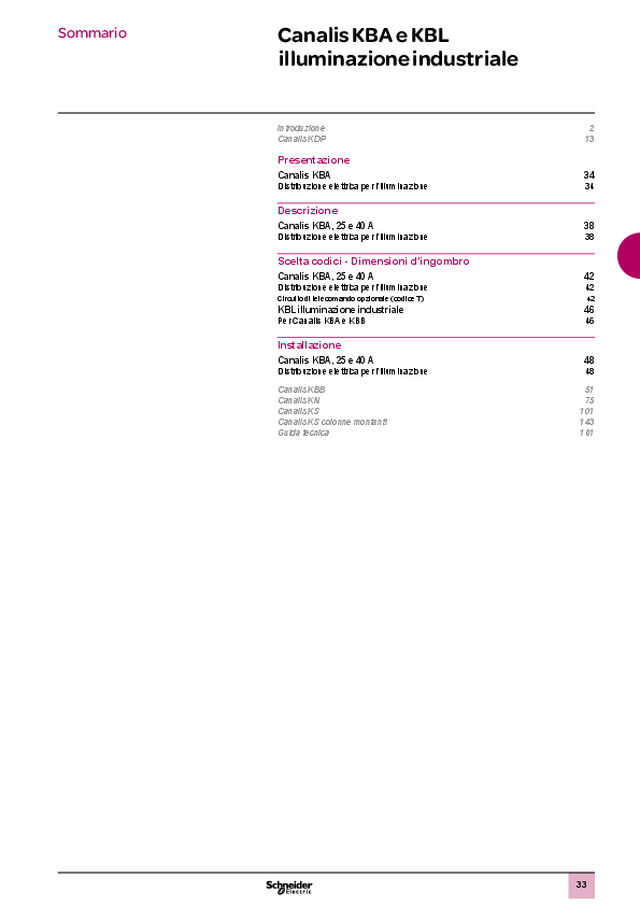

Canalis KBA e KBL illuminazione industriale Sommario Introduzione 2 Canalis KDP 13 Presentazione Canalis KBA 34 Distribuzione elettrica per l’illuminazione 34 Descrizione Canalis KBA, 25 e 40 A 38 Distribuzione elettrica per l’illuminazione 38 Scelta codici - Dimensioni d’ingombro Canalis KBA, 25 e 40 A 42 Distribuzione elettrica per l’illuminazione 42 Circuito di telecomando opzionale (codice T) 42 KBL illuminazione industriale 46 Per Canalis KBA e KBB 46 Installazione Canalis KBA, 25 e 40 A 48 Distribuzione elettrica per l’illuminazione 48 Canalis KBB 51 Canalis KN 75 Canalis KS 101 Canalis KS colonne montanti 143 Guida tecnica 161 33

Canalis KBA Distribuzione elettrica per l’illuminazione Presentazione 1 - Elementi di linea 2 - Alimentazioni e chiusure d’estremità b Corrente nominale: 25 o 40 A b 2 o 4 conduttori attivi b Lunghezza degli elementi rettilinei: 2 e 3 metri. b Le alimentazioni e le chiusure d’estremità sono predisposte per ricevere i cavi di alimentazione del Canalis KBA all’estremità della linea. PD202163R PD202164R PD202168 34

1 PD202167 3 - Dispositivi di fissaggio e canaline portacavi 4 - Spine di derivazione Corpi illuminanti b I dispositivi di fissaggio assicurano il corretto fissaggio del Canalis KBA qualunque sia la struttura dell’edificio. Sono inoltre disponibili dispositivi di fissaggio che assicurano il fissaggio dei corpi illuminanti al Canalis KBA. b Una canalina portacavi metallica permette la distribuzione dei cavi per l’illuminazione d’emergenza, i cavi bassa tensione, ecc. b Le spine di derivazione, 10 e 16 A, precablate o senza cavo, fisse o a selezione di fase, sono comuni a tutte le gamme Canalis dedicate all’illuminazione (KDP, KBA e KBP).Scelta codici vedi pag. 66). b Le lampade industriali IP20 per l’illuminazione di edifici di piccola, media e grande altezza.Le lampade stagne IP55 per l’illuminazione di edifici di piccola e media altezza, in condizioni ambientali difficili. PD202159 PD202165 35

Canalis KBA Distribuzione elettrica per l’illuminazione Presentazione Corpi illuminanti pronti da installare Le lampade Canalis KBL sono state progettate per assicurare una facile installazione sui condotti KBA. Con pochi codici catalogo avete a disposizione una gamma completa di lampade adatte a tutti i tipi di edifici. Nessun rischio di emissioni tossiche in caso d’incendio L’insieme dei componenti della gamma KBA è senza alogeni . In caso d’incendio Canalis KBA non sprigiona fumi e gas tossici. Montaggio semplice e rapido I componenti Canalis KBA possono essere assemblati con pochi clic. 36

Corpi illuminanti pronti da installare Le lampade Canalis KBL sono state progettate per assicurare una facile installazione sui condotti KBA. Con pochi codici catalogo avete a disposizione una gamma completa di lampade adatte a tutti i tipi di edifici. Nessun rischio di emissioni tossiche in caso d’incendio L’insieme dei componenti della gamma KBA è senza alogeni . In caso d’incendio Canalis KBA non sprigiona fumi e gas tossici. Montaggio semplice e rapido I componenti Canalis KBA possono essere assemblati con pochi clic. Forte rigidità Le linee Canalis KBA sono costituite da un profilato portante di forte rigidità anche nei punti di giunzione tra due elementi. Tre livelli di illuminazione Con una linea trifase è possibile avere fino a tre livelli di illuminazione. Un grado di protezione elevato b IP55 garantisce la protezione contro la penetrazione di liquidi e polveri. b Le canalizzazioni Canalis KBA hanno superato gli sprinkler test e garantiscono continuità di servizio di un condotto sottoposto a 50 minuti di getto d’acqua. Il grado di protezione elevato del Canalis KBA consente la sua installazione in tutti i tipi di edifici. 37

Canalis KBA da 25 a 40 A Distribuzione elettrica per l’illuminazione Descrizione IP55 Ue = 230...400 V Bianco RAL 9003 Gli elementi di linea Gli elementi di linea DD210476 Gli elementi che creano la dorsale principale della linea e sono costituiti da: 1 un profilato portante di forte rigidità chiuso e nervato, realizzato in lamiera di acciaio galvanizzato a caldo, laccato con bianco RAL9003, che svolge anche la funzione di conduttore di protezione, con una sezione equivalente in rame 11 mm 2 . 2 una guaina piatta flessibile da 2 o 4 conduttori in rame trattati contro la corrosione, 3 2 o 3 di prese di derivazione, con interasse di fissaggio 1 metro-1,5 metri, 4 un blocco di giunzione elettrica, per il collegamento automatico e simultaneo di tutti i conduttori attivi, 5 un supporto meccanico in lamiera galvanizzata che garantisce la rigidità e la resistenza alla flessione della giunzione tra i due elementi. Il grado di protezione garantito è IP55 (senza aggiunta di accessori). Il condotto è certificato NON propagante la fiamma secondo la norma IEC 60332-3. Tutti gli isolanti e le materie plastiche utilizzate sono senza alogeni e hanno un comportamento al fuoco testato: tenuta al filo incandescente secondo la norma IEC 60695-2.b 960 °C per i componenti in contatto con le parti attive.b 650 °C per gli altri componenti. Le alimentazioni e le chiusure d’estremità Utilizzate per alimentare una linea Canalis KBA. Il montaggio viene realizzato tramite innesto di tipo rapido all’estremità dell’elemento rettilineo. Ogni alimentazione è fornita completa di chiusura per l’altra estremità della linea. 1 Alimentazione (in versione 25 e 40 A). 2 Alimentazione di uscita linea (in versione 40 A). DD210477 5 4 1 (PE) 3 2 1 2 Alimentazione sinistra Alimentazione destra 38

1 I cambi di direzione Elemento flessibile per cambio direzioneElementi flessibili per effettuare cambi di direzione oppure per evitare eventuali ostacoli che si trovassero sul percorso naturale del condotto.Si assemblano come gli elementi rettilinei. DD210478 DD210479 I dispositivi di fissaggio Fissaggio del condotto Per fissare la linea alla struttura dell’edificio, direttamente oppure mediante asta filettata, catenella o cavo in acciaio (in questi ultimi due casi in associazione con un gancio o un anello).b Blocco automatico a fine corsa della staffa di chiusura (lo sblocco richiede un utensile).b Interasse massimo di fissaggio: 3 metri. 1 Staffa universale Dedicata alla sospensione su asta filettata diametro 6 mm. Per fissaggio sul lato di una putrella, parete, ecc. 2 Sistema di sospensione a cavo Permette di ridurre di un terzo i tempi di montaggio del supporto rispetto ad un fissaggio con asta filettata. Permette la regolazione in altezza della canalizzazione. b cavo in acciaio L = 3mb carico max 10÷45 kg certificato con coefficiente di sicurezza 5:1. 3 Sistema di sospensione mediante asta filettata, regolabile Permette la sospensione mediante asta filettata diametro 6 mm. Un dispositivo di blocco a molla dell’asta filettata permette una regolazione rapida del condotto. 4 Gancio catenella Per sospensione mediante catenella. 5 Anello chiuso Per sospensione mediante cavo in acciaio. Fissaggio dei corpi illuminanti La staffa universale, montata al corpo illuminante assicura l’aggancio diretto e rapido al Canalis KBA.b Blocco automatico a fine corsa della staffa di chiusura.b Completato da un gancio o da un anello chiuso permette il montaggio in sospensione. DD210480 DD210481 4 5 2 3 1 39

Canalis KBA da 25 a 40 A Distribuzione elettrica per l’illuminazione Descrizione IP55 Ue = 230...400 V Bianco RAL 9003 Percorso dei cavi Assicura il passaggio dei cavi dei circuiti supplementari quali l’illuminazione di emergenza, i circuiti a bassissima tensione, ecc. 1 Supporto cavi Il montaggio viene realizzato rapidamente mediante semplice aggancio intorno al condotto. Permette il supporto di tre cavi di diametro compreso tra 5 e 16 mm e di due tubi max Ø 15 mm. 2 Canalina La canalina si aggancia sull’appposito supporto KBB 40ZFG1, a sua volta fissato al sistema di sospensione mediante asta filettata KBA 40ZFPU. Se l’interasse di fissaggio tra i punti di sospensione supera i 2 metri installare un supporto intermedio tra la canalina e il condotto. Ogni canalina è equipaggiata di dispositivo di collegamento. DD210482 Opzioni L’elemento vuoto (senza circuito elettrico) DD210483 Permette di adattare la lunghezza della linea alle dimensioni dell’edifico (per raggiungere l’ultima possibilità di fissaggio, ad esempio).Disponibile in elementi da 2 metri da adattare sul posto. Circuito di telecomando opzionale (Codice T) Circuito di telecomando (U 50 V) premontato in fabbrica per i carichi alimentati dal condotto KBA. Le principali applicazioni sono le seguenti: b telecomando (messa in stand by o test) dei blocchi autonomi d’illuminazione di emergenza,b comando variazione intensità luminosa,b trasmissione su bus di automazione (per le compatibilità con i vari sistemi bus consultateci).L’insieme è conforme alla norma europea CEI EN 60439-2 e alle direttive BT e EMC (compatibilità elettromagnetica).b Compatibile con sistema “dardo” di OVA. Caratteristiche elettriche del circuito di telecomando DD210484 Composizione Doppino twistato,non schermato(10 coppie/m) Sezione e tipo di conduttori mm 2 2 x 0,75 rame Tensione nominale d’isolamento Ui(tra circuito potenza e bus) V 500 Tensione nominale d’impiego Ue(U max tra polarità + e - del bus) V 50 Corrente d’impiego max Ie A 2 Resistenza mW/m 52 Capacità pF/m 30 DALI lunghezza consigliata m 150 1 Circuito di telecomando integrato in fabbrica, associato al circuito principale del condotto (sul lato frontale della canalizzazione a 2 circuiti). 2 Blocco di giunzione elettrica dotato di contatti aggiuntivi bus. L’installazione di elementi dotati di elemento opzionale a T non richiede alcuna operazione oltre l’assemblaggio standard. 3 Base di derivazione dotata di doppi contatti di uscita per la derivazione del circuito di telecomando verso l’utenza. 4 Collegamento del carico telecomandato effettuato con spina KBC 16DCB o DCF dotata di blocco aggiuntivo KBC 16ZT1. 5 Cassette di alimentazione con morsettiera bus aggiuntiva. 1 2 1 2 5 1 3 4 Possibilità di utilizzare KBA / KBB con opzione T per trasportare e distribuire protocollo DALI per la gestione della luce.DALI è l’acronimo di Digital Addressable Lighting Interface ed è un protocollo indicato nella norma tecnica IEC 62386. www.dali-ag.org 40

Corpi illuminanti industriali IP20 (forniti con staffe di fissaggio per KBA) I riflettori industriali IP20 Le lampade industriali fluorescenti sono adatte all’illuminazione degli edifici industriali di piccola e media altezza.Sono fornite:b premontate,b precablate con spina KBC 10DCB20 e 1 metro di cavo SO5Z1Z1-F 3G1,5,b con 2 fissaggi KBA 40ZFU integrati. Forniti senza lampada, gli elementi della linea sono composti da: 1 un corpo in lamiera di acciaio elettrozincato e preverniciato colore bianco, 2 trasformatore: b per il tubo tipo T8 (diametro 26 mm):v o 2 trasformatori ferromagnetici compensati (C) da 58 W,v o un trasformatore elettronico (HF) in versione duo 2 x 58 W,v indice rendimento energetico ballast: A2,v accensione rapida con preriscaldamento,b per il tubo tipo T5 (diametro 16 mm), un trasformatore elettronico in versione duo 2 x 49 W, 3 riflettori industriali fluorescenti in lamiera di acciaio elettrozincata e preverniciata colore bianco per l’illuminazione degli edifici industriali di piccola e media altezza. DD210485 I riflettori per uso intensivo IP20 Le lampade per uso intensivo sono adatte all’illuminazione di edifici di grande altezza. Sono equipaggiate solo di tubo T5 (diametro 16 mm) da 80 W con un trasformatore elettronico (HF) in versione duo 2 x 80 W. DD210486 Corpi illuminanti stagni IP55 (forniti con staffe di fissaggio per KBA) Questo tipo di corpi illuminanti industriali fluorescenti sono adatti all’illuminazione di edifici industriali di piccola e media altezza caratterizzati da condizioni ambientali difficili (umidità, polvere, ecc.), quali ad esempio allevamenti, parcheggi, segherie, ecc. La realizzazione in poliestere e policarbonato li rende estremamente polivalenti.Sono forniti:b premontate,b precablate con spina KBC 10DCB20 e 1 metro di cavo SO5Z1Z1-F 3G1,5,b con 2 fissaggi KBA 40ZFU integrati. Forniti senza lampada, gli elementi della linea sono composti da: 1 un corpo in poliestere colore grigio RAL 7035, 2 un elemento diffusore in policarbonato striato, 3 dei ganci di chiusura in inox, 4 trasformatore: b per tubo T8:v o 2 trasformatori ferromagnetici compensati (C),v o un trasformatore elettronico (HF) in versione duo 2 x 58 W,v indice rendimento energetico ballast: A2,v accensione rapida con preriscaldamento,b per tubo T5, un trasformatore elettronico in versione duo 2 x 49 W. DD210487 41

Canalis KBA 25 e 40 A Distribuzione elettrica per l’illuminazione Circuito di telecomando opzionale (codice T) Scelta codici Dimensioni d’ingombro IP55 Ue = 230...400 V Bianco RAL 9003 Elementi di linea DD210086 KBA ppEDppppW Tipo di elementi Polarità della canalizzazione Lungh. (m) Numero di derivazioni Q.tà indiv. (2) In 25 A Peso In 40 A Peso Opzione (1) Codice (kg) Codice (kg) T Elemento rettilineo L + N + PE DD210095 3 0 6 KBA 25ED2300W 2,400 KBA 40ED2300W 2,700 - 2 6 KBA 25ED2302W 2,400 - - - 3 6 KBA 25ED2303W 2,400 KBA 40ED2303W 2,700 b 5 6 KBA 25ED2305W 2,400 KBA 40ED2305W 2,700 b 2 2 6 KBA 25ED4202W 1,900 - - - 3 6 KBA 40ED2203W 1,700 KBA 40ED2203W 1,700 b Elemento rettilineo 3L + N + PE DD210096 3 0 6 KBA 25ED4300W 2,600 KBA 40ED4300W 3,100 - 2 6 KBA 25ED4302W 2,400 - - - 3 6 KBA 25ED4303W 2,600 KBA 40ED4303W 3,100 b 5 6 KBA 25ED4305W 2,600 KBA 40ED4305W 3,100 b 2 2 6 KBA 25ED4202W 1,900 - - - 3 6 KBA 40ED4203W 1,900 KBA 40ED4203W 1,900 b Elemento vuoto 2 0 6 KBA 40EDA20W 1,600 KBA 40EDA20W 1,600 - DD210026 DD210025 (1) b 1 opzione associabile. Aggiungere T al codice. Es.: KBA 25ED2303TW. (2) Quantità indivisibile. N L1 PE N L1 L2L3 PE W W W W KBA 40ED4203 KBA ED 20 140 385 1000 615 2000 30 46 30 46 140 385 500 500 615 2000 W W 42

1 Alimentazioni (fornite con chiusura d’estremità) DD210094 Descrizione In (A) Montaggio Collegamento tramite cavo Codice Peso (kg) Opzione (1) Morsetti (mm 2 ) Pressacavo Ø max (mm) T Alimentazione 25 a sinistra 4 PG 16, Ø 15 KBA 25ABG4W 0,200 - 25 o 40 a sinistra 10 PG 21, Ø 19 KBA 40ABG4W 0,400 b 25 o 40 a destra 10 PG 21, Ø 19 KBA 40ABD4W 0,500 b KBA 25ABG4W 25 o 40 centrale 10 PG 21, Ø 19 KBA 40ABT4W 0,500 b KBA 25ABG4W e chiusura d’estremità DD210092 DD210034 KBA 40ABG4W e chiusura d’estremità KBA 40ABG4W DD210031 DD210091 DB403889 KBA 40ABD4W e chiusura d’estremità DD210030 KBA 40ABD4W KBA 40ABT4W Cambi di direzione DD210093 KBA 40DF4ppW Descrizione Montaggio Lunghezza (m) Codice Peso (kg) Opzione (1) T Elemento flessibile Per realizzare un angolo, un cambio di livello, aggirare un ostacolo, ecc... 0,5 KBA 40DF405W 0,050 b 2 KBA 40DF420W 0,105 b KBA 40DF405W DD210032 KBA 40DF420W DD210033 (1) b 1 opzione associabile. Aggiungere T al codice. Es.: KBA 40ABG4TW. Ø 57 273 200 mini 30 138 300 75,5 200 mini 30 78, 5 138 78, 5 185 200 mini 141 140 75,5 30 320 30 46 500 140 131 30 46 2000 140 1631 43

Canalis KBA 25 e 40 A Distribuzione elettrica per l’illuminazione Scelta codici Dimensioni d’ingombro IP55 Ue = 230...400 V Galvanizzato Dispositivi di fissaggio Per il fissaggio del condotto (interasse di fissaggio: 3 metri max) DD210105 DD210103 Descrizione Montaggio Carico max (kg) Quantità indivisibile Codice Peso (kg) Staffa universale (1) Sospeso con asta filettata M6 o laterale (tranne a parete) 60 10 KBA 40ZFU 0,050 Sistema di sospensione mediante cavo (1) Staffa universale e cavo acciaio lunghezza 3 m 60 10 KBA 40ZFSU 0,105 KBA 40ZFU Staffa di fissaggio universale per cavi di acciaio 60 10 KBA 40ZFSL 0,035 Cavo singolo lunghezza 3 m 60 10 KBB 40ZFS23 0,070 DD210110 Staffa regolabile (1) Sospensione regolabile per asta filettata M6 50 10 KBA 40ZFPU 0,100 Gancio catenella Per sospensione con catenella 60 10 KBB 40ZFC 0,020 Rialzo (da associare Per installazione a parete o di piatto a pavimento 60 10 KBB 40ZFMP 0,040 al codice KBA 40ZFU) KBB 40ZFC KBA 40ZFSU (1) Interasse di fissaggio max consigliato: 3 metri KBA 40ZFU KBA 40ZFSU KBA 40ZFPU KBB 40ZFC DD210104 DD210037 DD210035 DD210036 DD210049 KBB 40ZFMP DD210050 KBA 40ZFPU Per il fissaggio dei corpi illuminanti DD210105 Descrizione Montaggio Carico max (kg) Quantità indivisibile Codice Peso (kg) Staffa universale Per sospensione diretta sotto il condotto 60 10 KBA 40ZFU 0,050 Gancio aperto Per sospendere il corpo illuminante 45 10 KBB 40ZFC5 0,050 KBA 40ZFU Anello Da montare sul corpo illuminante 45 10 KBB 40ZFC6 0,050 DD210101 DD210100 KBA 40ZFU KBB 40ZFC5 KBB 40ZFC6 DD210037 DD210041 DD210040 KBB 40ZFC5 KBB 40ZFC6 44

2 Accessori Canalina, supporti DD210097 Descrizione Funzione Quantità indivisibile Codice Peso (kg) Canalina metallica Larghezza 25 mm, lunghezza 3 m 6 KFB 25CD253 1,115 Supporto canalina da montare su staffa regolabile (codice KBA 40ZFPU) (1) 10 KBB 40ZFG1 0,011 KFB 25CD253 Supporto canalina + supporto intermedio (2) 10 KBA 40ZFG2 0,200 DD210315 DD210589 Supporto tubi o cavi Per il passaggio di circuiti supplementari 20 KBB 40ZFGU 0,005 (1) Interasse di fissaggio max consigliato: 2 metri(2) Interasse di fissaggio max consigliato: 3 metri; da utilizzare come supporto della canalina nel caso di condotto fissato a parete. KFB 25CD253 KBB 40ZFG1 KBA 40ZFG2 KBB 40ZFGU DD210038 DD202294 DD210590 DD210029 KBB 40ZFG1 KBA 40ZFG2 DD210111 KBB 40ZFGU Altri accessori DD210085 Descrizione Funzione Colore Quantità indivisibile Codice Peso (kg) Dispositvo meccanico spina/presa (insieme di due pezzi + due adesivi dello stesso colore) Identifica e lega meccanicamente da 1 a 3 circuiti diversi Blu 20 KBC 16ZL10 0,002 Bianco 20 KBC 16ZL20 0,002 Rosso 20 KBC 16ZL30 0,002 KBC 16ZLp0 Otturatore (ricambio) Ripristina il grado di protezione IP55 in caso di perdita o danneggiamento dell’otturatore originario 10 KBC 16ZB1 0,005 Kit chiusure d’estremità KBA (ricambio) Kit costituito da: b 1 chiusura estremità destra b 1 chiusura estremità sinistra 5 KBA 40AF 0,150 DD210131 Pinza Consente il taglio in lunghezza del cavo in acciaio del sistema di sospensione 1 KBB 40ZFS 0,300 KBC 16ZB1 25 25 25 30 28,5 47 22 33 7 27 38 57 45

KBL illuminazione industriale Per Canalis KBA e KBB Scelta codici Dimensioni d’ingombro Ue = 230...400 V Plafoniere industriali IP20 per tubi fluorescenti T5/T8 (non forniti) DD210207 KBL 2pppp Riflettore industriale IP20 Equipaggiato di spina 10 A a selezione di fase, precablata con cavo S05Z1Z1- F 3 x 1,5 mm 2 . Fornito con 2 staffe di fissaggio per condotto KBA. Tipo di tubo Tipo di trasformatore Quantità Potenza (W) Codice Peso (kg) indivisibile T8 Elettronico 1 2 x 58 KBL 258HF 3,00 T5 Elettronico 1 2 x 49 KBL 249T5 2,80 KBL 258HF, KBL 249T5 DD210209 Dim. A B KBL 258HF 1526 1375 KBL 249T5 1475 1325 DD210208 KBL 280T5 Riflettore alta luminosità IP20 Equipaggiato di spina 10 A a selezione di fase, precablata con cavo S05Z1Z1- F 3 x 1,5 mm 2 . Fornito con 2 staffe di fissaggio per condotto KBA. Tipo di tubo Tipo di trasformatore Quantità Potenza (W) Codice Peso (kg) indivisibile T5 Elettronico 1 2 x 80 KBL 280T5 2,10 KBL 280T5 DD210210 46

1 Plafoniere stagne IP55 (tubi fluorescenti non forniti) DD210211 Plafoniera stagna in policarbonato IP55 KBL 2ppppE Equipaggiato di spina 10 A a selezione di fase, precablata con cavo S05Z1Z1- F 3 x 1,5 mm 2 . Fornito con 2 staffe di fissaggio per condotto KBA. Tipo di tubo Tipo di trasformatore Quantità Potenza (W) Codice Peso (kg) indivisibile T8 Elettronico 1 2 x 58 KBL 258HFE 3,80 T5 Elettronico 1 2 x 49 KBL 249T5E 3,80 KBL 258HFE, KBL249T5E DD202046 Nota: Per fissare le plafoniere a condotti KBB, dovranno essere acquistate 2 staffe universali KBB40ZFU da sostituire a quelle fornite di serie (idonee a condotti KBA). 47

Canalis KBA 25 e 40 A Distribuzione elettrica per l’illuminazione Installazione degli elementi di linea DD210364 Collegamento dell’alimentazione DD210365 Montaggio della chiusura d’estremità DD210366 Clic ! Canalis Canalis Canalis 3 2 Canalis 1 3 4 Canalis Canalis 5 6 Canalis Canalis 1 2 Canalis Canalis Canalis Canalis Clic ! 1 2 Installazione IP55 Ue = 230...400 VBianco RAL 9003 48

1 Fissaggio del condotto sulle staffe DD210367 DD210368 DD210369 DD210370 KBA 40ZFU KBA 40ZFU + KBB 40ZFC KBA 40ZFSU KBA 40ZFPU DD210371 Fissaggio dei corpi illuminanti sul condotto DD210372 DD210373 DD210374 DD210375 Collegamento dei corpi illuminanti DD210376 DD210377 DD210378 1 3 Clic ! 1 2 3 4 Clic ! 49

Canalis KBB e spine di derivazione KBC Sommario Introduzione 2 Canalis KDP 13 Canalis KBA e KBL illuminazione industriale 33 Presentazione Canalis KBB 52 Distribuzione elettrica per l’illuminazione 52 Canalis KBC 66 Distribuzione elettrica per l’illuminazione 66 Descrizione Canalis KBB da 25 e 40 A 56 Distribuzione elettrica per l’illuminazione 56 Canalis KDP, KBA e KBB 68 Distribuzione elettrica per l’illuminazione 68 Spine di derivazione 68 Scelta codici - Dimensioni d’ingombro Canalis KBB 25 e 40 A 1 circuito 60 Distribuzione elettrica per l’illuminazione 60 Circuito di telecomando opzionale (codice T) 60 Canalis KBB 25 e 40 A 2 circuiti 61 Distribuzione elettrica per l’illuminazione 61 Circuito di telecomando opzionale (codice T) 61 Spie di derivazione per condotti KDP, KBA e KBB 70 Distribuzione elettrica per l’illuminazione 70 Installazione Canalis KBB 25 e 40 A 64 Distribuzione elettrica per l’illuminazione 64 Assemblaggio degli elementi del condotto 64 Canalis KN 75 Canalis KS 101 Canalis KS colonne montanti 143 Guida tecnica 161 51

Canalis KBB Distribuzione elettrica per l’illuminazione Presentazione 1 - Elementi di linea 2 - Alimentazioni e chiusure di estremità b Corrente nominale: 25 o 40 A. b 2, 4, (2+2, 4+2, 4+4) conduttori attivi. b Lunghezza: v degli elementi rettilinei: 2 e 3 metri. b Le alimentazioni fornite complete di chiusure di estremità sono predisposte per ricevere i cavi di alimentazione del Canalis KBB all’estremità della linea. PD202170R PD202171 3 - Dispositivi di fissaggio e canaline portacavi 4 - Spine di derivazione b I dispositivi di fissaggio assicurano il corretto fissaggio del Canalis KBB qualunque sia la struttura dell’edificio. Sono inoltre disponibili dispositivi di fissaggio che assicurano il fissaggio dei corpi illuminanti al Canalis KBB. b Una canalina portacavi metallica permette la distribuzione dei cavi per l’illuminazione d’emergenza, i cavi bassa tensione, ecc. b Le spine di derivazione, 10 e 16 A, precablate o senza cavo, fisse o a selezione di fase, sono comuni a tutte le gamme Canalis dedicate all’illuminazione.(Scelta codici vedi pag. 66). PD202172 PD202159 PD202173R 52

1 3 - Dispositivi di fissaggio e canaline portacavi 4 - Spine di derivazione b I dispositivi di fissaggio assicurano il corretto fissaggio del Canalis KBB qualunque sia la struttura dell’edificio. Sono inoltre disponibili dispositivi di fissaggio che assicurano il fissaggio dei corpi illuminanti al Canalis KBB. b Una canalina portacavi metallica permette la distribuzione dei cavi per l’illuminazione d’emergenza, i cavi bassa tensione, ecc. b Le spine di derivazione, 10 e 16 A, precablate o senza cavo, fisse o a selezione di fase, sono comuni a tutte le gamme Canalis dedicate all’illuminazione.(Scelta codici vedi pag. 66). PD202172 PD202159 53

Canalis KBB Distribuzione elettrica per l’illuminazione Presentazione Nessun rischio di emissioni tossiche in caso d’incendio L’insieme dei componenti della gamma Canalis KBB è senza alogeni . In caso d’incendio, la canalizzazione elettrica Canalis KBB non sprigiona fumi e gas tossici. Un gran numero di conduttori Canalis KBB offre fino a 11 conduttori e permette di realizzare più circuiti specifici per tutte le applicazioni: b illuminazione d’emergenza, b variazione di luminosità, b rilevamento presenza, b prese elettriche, ecc. 54

Un grado di protezione elevato b IP55 garantisce la protezione contro la penetrazione di liquidi e polveri . b I condotti Canalis KBB Forte rigidità Canalis KBB consente interassi di fissaggio importanti fino a 5 metri, compresi i blocchi di giunzione. hanno superato lo sprinkler test e garantiscono la continuità di servizio di un condotto sottoposto a 50 minuti di getto d’acqua.L’elevato grado di protezione del Canalis KBB permette la sua installazione in tutti i tipi di edifici. Una capacità di evoluzione incomparabile La canalizzazione Canalis KBB permette delle evoluzioni facili e rapide dell’installazione grazie a componenti facilmente montabili e smontabili. In caso di modifiche importanti del vostro impianto tutte le parti possono essere riutilizzate. 55

Canalis KBB da 25 a 40 A Distribuzione elettrica per l’illuminazione Descrizione IP55 Ue = 230...400 V Bianco RAL 9003 Gli elementi di linea Grazie alla sua robustezza il Canalis KBB è adatto in modo specifico alle installazioni con interassi di fissaggio importanti e/o con corpi illuminanti numerosi o pesanti. Gli elementi di linea DD210379 Gli elementi che creano la dorsale principale della linea e sono costituiti da: 1 un profilato portante di forte rigidità chiuso e nervato, realizzato in lamiera di acciaio galvanizzato a caldo, laccato con bianco RAL 9003, che svolge anche la funzione di conduttore di protezione, con una sezione equivalente in rame 22 mm 2 . 2 una o due guaine piatte flessibili da 2 o 4 conduttori in rame trattati contro la corrosione, che costituiscono 1 o 2 circuiti indipendenti, 3 3 prese di derivazione con interasse di fissaggio 1 metro sul circuito principale, 2 prese di derivazione sul secondo circuito, 4 un blocco di giunzione elettrica, per il collegamento automatico e simultaneo di tutti i conduttori attivi, 5 un blocco di giunzione meccanica in lamiera galvanizzata che garantisce la rigidità e la resistenza alla flessione della giunzione tra i due elementi. Numerose possibilità di creare più circuiti Le numerose possibilità offerte dal Canalis KBB permettono di realizzare più circuiti specifici quali: illuminazione di emergenza, rilevamento presenza, variazione di luminosità, ecc. DD210380 Il grado di protezione garantito è IP55 (senza aggiunta di accessori). Il Canalis KBB è certificato NON propagante la fiamma secondo la norma IEC 60332-3. Tutti gli isolanti e le materie plastiche utilizzate sono senza alogeni e hanno un comportamento al fuoco testato: tenuta al filo incandescente secondo la norma IEC 60695-2 (CEI 50.11).b 960 °C per i componenti in contatto con le parti attiveb 650 °C per gli altri componenti. 5 4 1 (PE) 3 2 56

1 Le alimentazioni e le chiusure d’estremità Utilizzate per alimentare una linea Canalis KBB. Il montaggio viene realizzato tramite innesto di tipo rapido all’estremità dell’elemento di linea. Ogni alimentazione è fornita completa di chiusura di estremità. 1 Alimentazione a 1 circuito. 2 Alimentazione a 2 circuiti. 3 Chiusura di estremità. DD210381 I cambi di direzione Elemento flessibile per cambio direzioneElementi flessibili per effettuare cambi di direzione o di livello, o ancora per evitare eventuali ostacoli che si trovassero sul percorso naturale del condotto.Si assemblano come gli elementi rettilinei. DD210382 DD210383 Alimentazione sinistra Alimentazione destra 57

Canalis KBB da 25 a 40 A Distribuzione elettrica per l’illuminazione Descrizione IP55Ue = 230...400 VBianco RAL 9003 I dispositivi di ﬁ ssaggio Fissaggio del condotto Per ﬁ ssare la linea alla struttura dell’ediﬁ cio, direttamente oppure mediante asta ﬁ lettata, catenella o cavo in acciaio.b Blocco automatico a ﬁ ne corsa della staffa di chiusura (lo sblocco richiede un utensile).b Interasse massimo di ﬁ ssaggio consigliato: 5 m. 1 Staffa universale Dedicata alla sospensione su asta ﬁ lettata diametro 6 mm. Per ﬁ ssaggio sul lato di una putrella, parete, ecc. 2 Sistema di sospensione a cavo Permette di ridurre di un terzo i tempi di montaggio del supporto rispetto ad un ﬁ ssaggio con asta ﬁ lettata. Permette la regolazione in altezza del condotto.b cavo in acciaio L = 3 m, b carico max 10÷45 kg certiﬁ cato con coefﬁ ciente di sicurezza 5:1. 3 Sistema di sospensione mediante asta ﬁ lettata, regolabile Permette la sospensione mediante asta ﬁ lettata diametro 6 mm. Un dispositivo di blocco a molla dell’asta ﬁ lettata permette una regolazione rapida del livello del condotto. 4 Gancio catenella Per sospensione mediante catenella. Fissaggio dei corpi illuminanti La staffa universale montata al corpo illuminante assicura l’aggancio diretto e rapido al Canalis KBB.b Blocco automatico a ﬁ ne corsa della staffa di chiusura. b Completato da un gancio o da un anello chiuso permette il montaggio in sospensione con catenella. DD210384 DD210385 Percorso dei cavi Assicura il passaggio dei cavi dei circuiti supplementari quali l’illuminazione di emergenza, i circuiti a bassissima tensione, ecc. 1 Supporto cavi Il montaggio viene realizzato rapidamente mediante semplice aggancio intorno al condotto. Permette il supporto di tre cavi di diametro compreso tra 5 e 16 mm e di due tubi, max ø 15 mm. DD210386 Canalina La canalina si aggancia sull’apposito supporto ( 1 ) KBB 40ZFG1, a sua volta ﬁ ssato al sistema di sospensione mediante asta ﬁ lettata ( 2 ) KBB 40ZFPU. Se l’interasse di ﬁ ssaggio tra i punti di sospensione supera i 2 metri installare un supporto intermedio tra la canalina e il condotto. Ogni canalina è equipaggiata di dispositivo di collegamento. DD210387 4 2 3 1 1 2 58 K03F12000.indd 58 K03F12000.indd 58 03/05/12 14:40 03/05/12 14:40

2 Opzioni Gli elementi vuoti (senza circuito elettrico) DD210388 Permette di adattare la lunghezza della linea alle dimensioni dell’edifico (per raggiungere l’ultima possibilità di fissaggio, ad esempio).Disponibile in elementi da 2 metri da adattare sul posto. Circuito di telecomando opzionale (Codice T) Circuito di telecomando (U 50 V) premontato in fabbrica per i carichi alimentati dal condotto KBB. Le principali applicazioni sono le seguenti: b telecomando (messa in stand by o test) dei blocchi autonomi d’illuminazione di emergenza,b comando variazione intensità luminosa,b trasmissione su bus di automazione (per la compatibilità con i vari sistemi bus, consultateci).L’insieme è conforme alla norma europea CEI EN 60439-2 e alle direttive BT e EMC (compatibilità elettromagnetica).b Compatibile con sistema “dardo” di OVA. Caratteristiche elettriche del circuito di telecomando DD210389 Composizione Doppino twistato, non schermato (10 coppie/m) Sezione e tipo di conduttori mm 2 2 x 0,75 rame Tensione nominale d’isolamento Ui (tra circuito potenza e bus) V 500 Tensione nominale d’impiego Ue(U max tra polarità + e - del bus) V 50 Corrente d’impiego max Ie A 2 Resistenza mW/m 52 Capacità pF/m 30 DALI lunghezza consigliata m 150 1 Circuito di telecomando integrato in fabbrica, associato al circuito principale del condotto (sul lato frontale della canalizzazione a 2 circuiti). 2 Blocco di giunzione elettrica dotato di contatti aggiuntivi bus. L’installazione di elementi dotati di elemento opzionale a T non richiede alcuna operazione oltre l’assemblaggio standard. 3 Base di derivazione dotata di doppi contatti di uscita per la derivazione del circuito di telecomando verso l’utenza. 4 Collegamento del carico telecomandato effettuato con spina KBC 16DCB o DCF dotata di blocco aggiuntivo KBC 16ZT1. 5 Cassette di alimentazione con morsettiera bus aggiuntiva. 1 2 5 1 3 4 Possibilità di utilizzare KBA / KBB con opzione T per trasportare e distribuire protocollo DALI per la gestione della luce.DALI è l’acronimo di Digital Addressable Lighting Interface ed è un protocollo indicato nella norma tecnica IEC 62386. www.dali-ag.org 59

Canalis KBB 25 e 40 A 1 circuito Distribuzione elettrica per l’illuminazione Circuito di telecomando opzionale (codice T) Scelta codici Dimensioni d’ingombro IP55 Ue = 230...400 V Bianco RAL 9003 Elementi di linea (circuito singolo) - Forniti con un blocco di giunzione DD210088 Tipo di condotto Lungh. (m) Numero di derivazioni Q.tà indiv. (2) In 25 A Peso In 40 A Peso Opzione (1) KBB ppEDppppW Codice (kg) Codice (kg) T Elemento rettilineo L + N + PE DD210135 3 0 6 KBB 25ED2300W 2,400 KBB 40ED2300W 2,700 - 3 6 KBB 25ED2303W 2,400 KBB 40ED2303W 2,700 b 2 2 6 KBB 40ED2202W 1,700 KBB 40ED2202W 1,700 b Elemento rettilineo 3L + N + PE DD210136 3 0 6 KBB 25ED4300W 2,600 KBB 40ED4300W 3,100 - 3 6 KBB 25ED4303W 2,600 KBB 40ED4303W 3,100 b 2 2 6 KBB 40ED4202W 1,900 KBB 40ED4202W 1,900 b Elemento vuoto 2 0 6 KBB 40EDA20W 1,600 KBB 40EDA20W 1,600 - DD210024 Alimentazioni (fornite con chiusura d’estremità) DD210070 Descrizione Montaggio Collegamento tramite cavo Codice Peso (kg) Opzione (1) Morsetti (mm 2 ) Pressacavo Ø max (mm) T Alimentazione A sinistra 10 PG 21, Ø 19 KBB 40ABG4W 0,400 b A destra 10 PG 21, Ø 19 KBB 40ABD4W 0,500 b Centrale 10 PG 21, Ø 19 KBB 40ABT4W 0,500 - Blocco di giunzione (ricambio) KBB 40ZJ4W 0,640 b DD210021 KBB 40ABG4W DD210069 DB404031 DD210048 Chiusura di estremità KBB 40ABD4W KBB 40ABT4W (1) b Accessorio opzionale T associabile. Aggiungere T al codice. Esempio: KBB 40ABG4TW. (2) Quantità indivisibile. N L1 PE N L1 L2L3 PE 2000 51 60 46 40 500 100 500 3000 500 1000 1000 100 1000 500 51 60 46 40 D 40 0 0 W W KBB 40ABG4W KBB 40AD4W 75,5 141 75,5 244 141 244 46 30 46 60

Canalis KBB 25 e 40 A 2 circuiti Distribuzione elettrica per l’illuminazione Circuito di telecomando opzionale (codice T) Scelta codici Dimensioni d’ingombro IP55 Ue = 230...400 V Bianco RAL 9003 Elementi di linea (doppio circuito) - Forniti con 1 blocco di giunzione DD210089 Tipo di condotto Lungh. (m) Numero di derivazioni Q.tà indiv. (3) In 25 A Peso In 40 A Peso Opzione (1) Codice (kg) Codice (kg) T KBB ppEDpppppW Elemento rettilineo DD210108 3 0 6 KBB 25ED22300W 4,600 KBB 40ED22300W 5,200 - 3 + 2 6 KBB 25ED22305W 4,600 KBB 40ED22305W 5,200 b 2 2 + 1 6 KBB 40ED22203W 3,600 KBB 40ED22203W 3,600 b DD210107 3 0 6 KBB 25ED42300W 4,700 KBB 40ED42300W 5,700 - 3 + 2 6 KBB 25ED42305W 4,700 KBB 40ED42305W 5,700 b 2 2 + 1 6 KBB 40ED42203W 3,800 KBB 40ED42203W 3,800 b DD210109 3 0 6 KBB 25ED44300W 4,800 KBB 40ED44300W 6,100 - 3 + 2 6 KBB 25ED44305W 4,800 KBB 40ED44305W 6,100 b 2 2 + 1 6 KBB 40ED44203W 3,800 KBB 40ED44203W 3,800 b Elemento vuoto 2 0 6 KBB 40EDA20W 1,600 KBB 40EDA20W 1,600 - DD210044 Alimentazioni (fornite con chiusura d’estremità) DD210099 Descrizione Montaggio Collegamento tramite cavo Codice Peso (kg) Opzione (1, 2) Morsetti (mm 2 ) Pressacavo Ø max (mm) T Alimentazione A sinistra da 6 a 10 PG 21, Ø 19 KBB 40ABG44W 0,400 b A destra (4) da 6 a 10 PG 21, Ø 19 KBB 40ABG44W 0,400 -KBB 40ABD44TW 0,500 v Centrale da 6 a 10 PG 21, Ø 19 KBB 40ABT44W 0,500 - Blocco di giunzione (ricambio) KBB 40ZJ44W 0,640 b KBB 40ABG44W (4) Nel caso di utilizzo di alimentazione destra associata ad alimentazione sinistra, è necessario l’acquisto di un blocco di giunzione aggiuntivo KBB 40pp4pW Chiusura di estremità DD210098 DD210022 DD210048 DB404035 (1) b L’accessorio opzionale T associabile. Aggiungere T, al codice. Esempio: KBB 40ABG44TW. (2) v Il codice comprende in standard il telecomando. (3) Quantità indivisibile. KBB 40ABD44pW KBB 40ABT44W N L1 PE N L1 PE N L1 PE N L1 L2L3 PE N L1 L2L3 PE N L1 L2L3 PE W W 103,5 75, 5 141 244 46 30 46 61

Canalis KBB 25 e 40 A Distribuzione elettrica per l’illuminazione Circuito di telecomando opzionale (codice T) Scelta codici Dimensioni d’ingombro IP55 Ue = 230...400 V Bianco RAL 9003 Cambi di direzione DD210102 KBB 40DF4pppW Descrizione Montaggio Per canalizzazione Lunghezza (m) Codice Peso (kg) Opzione (1) T Elementi flessibili Per realizzare un angolo, un cambio di livello, aggirare un ostacolo, ecc... DD210136 0,5 KBB 40DF405W 0,800 b 2 KBB 40DF420W 1,900 b DD210109 0,5 KBB 40DF4405W 0,800 b 2 KBB 40DF4420W 1,900 b KBB 40DF4ppp DD210043 Lunghezza (mm) KBB 40DF4pp5W KBB 40DF4pp0W a 153 1653 b 500 2000 (1) b L’accessorio opzionale T è associabile. Aggiungere T al codice. Esempio: KBB 40ABG4TW. Dispositivi di fissaggio Per il fissaggio del condotto DD202178 DD202265 Descrizione Montaggio Carico max (kg) Quantità indivisibile Codice Peso (kg) Staffa universale (1) Sospeso con asta filettata o laterale (tranne a parete) 60 10 KBB 40ZFU 0,050 Sistema di sospensione mediante cavo (2) Staffa universale e cavo acciaio lunghezza 3 m 60 10 KBB 40ZFSU 0,105 KBB 40ZFU Staffa di fissaggio universale per cavi di acciaio 60 10 KBB 40ZFSL 0,035 Cavo singolo lunghezza 3 m 60 10 KBB 40ZFS23 0,070 DD210110 Staffa regolabile (2) Sospensione regolabile per asta filettata M6 50 10 KBB 40ZFPU 0,160 Gancio catenella Per sospensione con catenella 60 10 KBB 40ZFC 0,020 Rialzo (da associare al codice KBB 40ZFU) Per installazione a parete o di piatto, a pavimento 60 10 KBB 40ZFMP 0,040 KBB 40ZFC KBB 40ZFSU (1) Interasse di fissaggio max consigliato: 5 metriKBB 40ZFU KBB 40ZFSU KBB 40ZFPU KBB 40ZFC DD202211 DD210047 DD210045 DD210046 DD210049 KBB 40ZFMP DD210050 KBB 40ZFPU N L1 L2L3 PE N L1 L2L3 PE N L1 L2L3 PE b a 51 60 46 40 62

1 Dispositivi di fissaggio (segue) Per il fissaggio dei corpi illuminanti DD202178 Descrizione Montaggio Carico max (kg) Quantità indivisibile Codice Peso (kg) DB403491 Staffa di fissaggio per KBL su KBB Per la sospensione diretta Apparecchi IP 20 KBL su KBB 45 12 KBB 40ZFL 0,055 Staffa universale Per sospensione diretta sotto la canalizzazione 60 10 KBB 40ZFU 0,050 KBB 40ZFU KBB 40ZFL Gancio aperto Per sospendere il corpo illuminante 45 10 KBB 40ZFC5 0,050 Anello Da montare sul corpo illum. 45 10 KBB 40ZFC6 0,050 DD210101 DD210100 KBB 40ZFU KBB 40ZFL KBB 40ZFC5 KBB 40ZFC6 DB404041 DD210041 DD210040 KBB 40ZFC5 KBB 40ZFC6 Accessori Per spine di derivazione DD210085 Descrizione Funzione Colore Quantità indivisibile Codice Peso (kg) Dispositvo meccanico spina/presa (insieme di due pezzi + due adesivi dello stesso colore) Identifica e lega meccanicamente da 1 a 3 circuiti diversi Blu 20 KBC 16ZL10 0,002 Bianco 20 KBC 16ZL20 0,002 Rosso 20 KBC 16ZL30 0,002 KBC 16ZLp Altri accessori DD210097 Descrizione Funzione Quantità indivisibile Codice Peso (kg) Canalina metallica Larghezza 25 mm, lunghezza 3 m 6 KFB 25CD253 1.115 KFB 25CD253 Supporto canalina da montare su staffa regolabile (codice KBB 40ZFPU) (1) 10 KBB 40ZFG1 0.100 Supporto canalina / supporto intermedio in materiale plastico (2) 10 KBB 40ZFG2 0,200 DD210111 DD210315 Supporto cavi Per il passaggio dei circuiti supplementari 20 KBB 40ZFGU 0,005 Pinza Consente il taglio in lunghezza del cavo in acciaio del sistema di sospensione 1 KBB 40ZFS 0,300 (1) Interasse di fissaggio max consigliato: 2 metri(2) Interasse di fissaggio max consigliato: 3 metri; da utilizzare come supporto della canalina nel caso di condotto fissato a parete. KBB 40ZFGU KBB 40ZFG1 KFB 25CD253 KBB 40ZFGU KBB 40ZFG2 DD210038 DD210039 DD202261 DD210316 KBB 40ZFG1 DD202294 KBB 40ZFG2 Elementi di ricambio DD210131 Descrizione Funzione Quantità indivisibile Codice Peso (kg) Otturatore (ricambio) Ripristina il grado di protezione IP55 in caso di perdita o danneggiamento dell’otturatore originario 10 KBC 16ZB1 0,005 KBC 16ZB1 Chiusura d’estremità KBB (ricambio) Sostituisce la chiusura d’estremità di KBB (se persa o danneggiata) 10 KBB 40AF 0,018 25 25 51 7 27 38 57 25 46 28,5 47 22 DB 404038 63

Canalis KBB 25 e 40 A Distribuzione elettrica per l’illuminazione Assemblaggio degli elementi del condotto Installazione IP55 Ue = 230...400 V Bianco RAL 9003 Installazione degli elementi di linea DD210406 Collegamento dell’alimentazione DD210407 Montaggio della chiusura d’estremità DD210408 Canalis Canalis Canalis Canalis 1 2 3 4 3 Canalis Canalis Canalis Canalis Canalis Telem ecan ique Canalis Clic ! Canalis Clic ! 1 2 64

1 Fissaggio del condotto sulle staffe DD210409 DD210410 DD210411 DD210412 DD210413 KBB 40ZFU KBB 40ZFU + KBB 40ZFC KBB 40ZFSU KBB 40ZFPU DD210414 DD210415 DD210416 DD210417 Fissaggio dei corpi illuminanti sul condotto DD210418 DD210419 DD210420 DD210421 Collegamento dei corpi illuminanti DD210422 DD210423 DD210424 1 2 Clic ! 4 5 1 3 Clic ! 1 2 3 4 Clic ! 65
