Quadri di commutazione ATS
I quadri di commutazione automatica della serie ATP... vengono forniti in contenitore metallico IP65, completi di commutatore di rete automatico ATL 600, contattori quadripolari della serie BF..., modulo per doppia alimentazione ATL DPS1 e interruttori magnetotermici per protezione della linea
LOVATO ELECTRIC

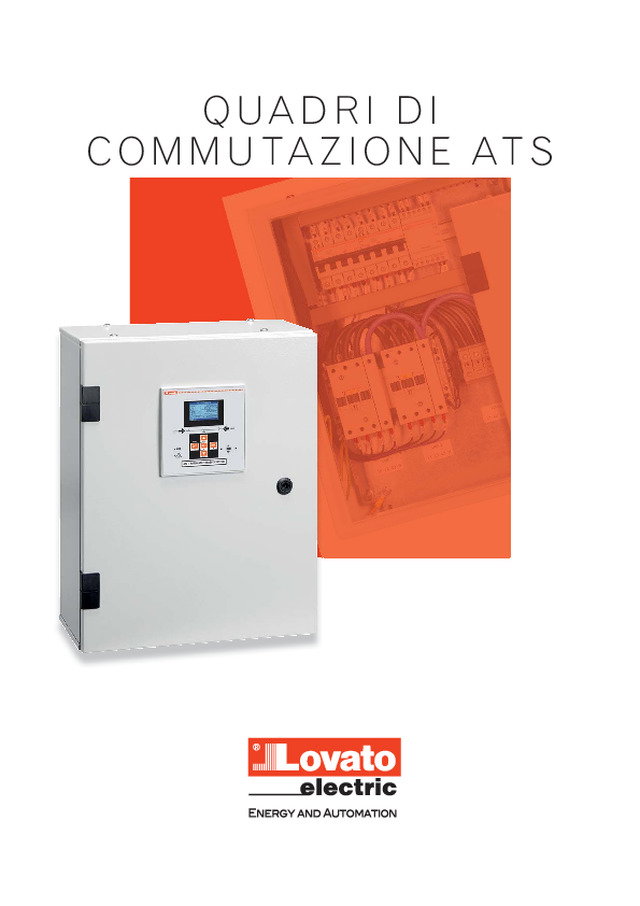

Quadri di commutazione ATS
Pubblicato: 13 febbraio 2019 · Categoria: Catalogo
I quadri di commutazione automatica della serie ATP... vengono forniti in contenitore metallico IP65, completi di commutatore di rete automatico ATL 600, contattori quadripolari della serie BF..., modulo per doppia alimentazione ATL DPS1 e interruttori magnetotermici per protezione della linea
Da questo documento
Q UA D R I D I C O M M U TA Z I O N E AT S QUADRI DI COMMUTAZIONE ATS I quadri di commutazione automatica della serie ATP... vengono forniti in contenitore metallico IP65, completi di commutatore di rete automatico ATL 600, contattori quadripolari della serie BF..., modulo per doppia alimentazione ATL DPS1 e interruttori magnetotermici per protezione della linea. Questi quadri possono essere impiegati per la commutazione automatica o manuale del carico da una linea principale “MAIN LINE” ad una di sicurezza o di riserva “SECONDARY LINE” (es. gruppo elettrogeno) e viceversa. Sono disponibili nelle taglie da 45 a 160A AC1 nella configurazione a 4 poli. FUNZIONI DI CONTROLLO SULLE LINEE • sequenza e mancanza fase; • tensione massima e minima; • asimmetria tensione; • frequenza massima e minima. Modulo per doppia alimentazione ATL DPS1 Commutatore di rete automatico ATL 600 • programmato per la gestione di contattori e chiamata gruppo elettrogeno ; • 5 lingue disponibili (inglese, italiano, francese, spagnolo, tedesco); • allarmi di manutenzione programmabili; • funzioni di controllo sulle linee, ognuna con controlli e temporizzazioni indipendenti; • registrazione fino a 100 eventi; • display LED grafico retroilluminato che consente all'utente di vedere: stato del sistema, misure di tensione e frequenza, dati statistici, controllo soglie, finestre pop-up per gli allarmi. Interruttori magnetotermici per protezione delle linee di misura serie P1 MB (1A curva C 10kA) Contattori...
