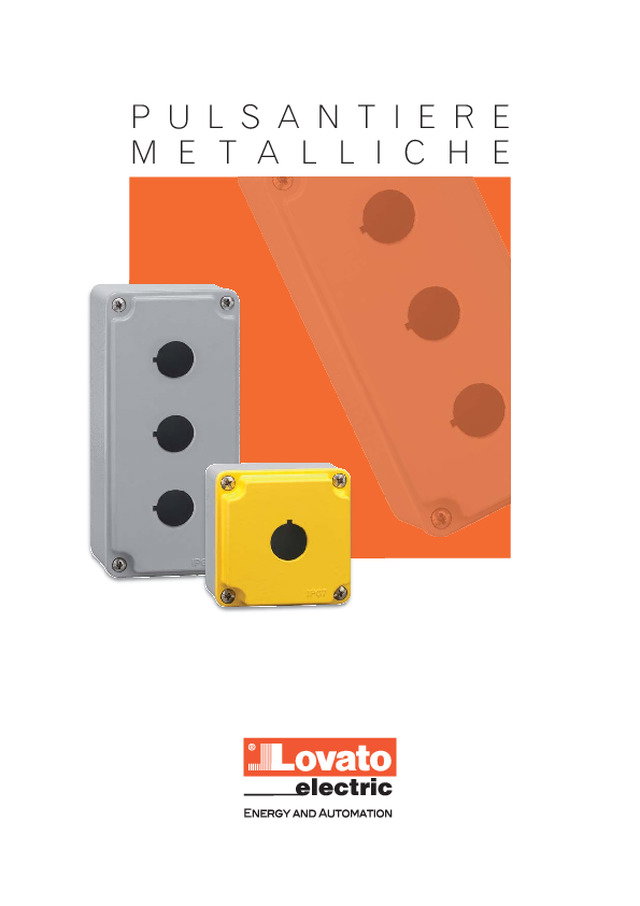

Pulsantiere metalliche

Pubblicato: 26 giugno 2017 · Categoria: Catalogo

Scopri le pulsantiere metalliche, i pulsanti e i selettori Lovato Electric

Da questo documento

P U L S A N T I E R E M E T A L L I C H E Pulsanti e selettori Pulsantiere metalliche LPZ M Senza operatori LPZ M1 A5 LPZ M1 A5P LPZ M1 A8 Codice di ordinazione Descrizione Colore coperchio Q.tà Peso per conf. n° [kg] LPZ M1 A5 1 operatore Giallo 1 0,343 LPZ M1 A5P 1 operatore con protezione Giallo 1 0,382 LPZ M1 A8 1 operatore Grigio 1 0,349 LPZ M2 A5 2 operatori Giallo 1 0,456 LPZ M2 A8 2 operatori Grigio 1 0,458 LPZ M3 A8 3 operatori Grigio 1 0,603 LPZ M4 A8 4 operatori Grigio 1 0,581 LPZ M5 A8 5 operatori Grigio 1 0,680 LPZ M6 A8 6 operatori Grigio 1 0,671 Caratteristiche generali Pulsantiere realizzate in lega di alluminio adatte per pulsanti, selettori e indicatori luminosi della serie Platinum e 8LM. Massimo 3 contatti per operatore (con basetta di fissaggio) montati sul coperchio. Caratteristiche di impiego – ingressi cavi Ø21mm (per pressacavo M20 o PG13,5) – grado di protezione: • secondo IEC/EN: IP66 e IP67 • secondo UL: Nema 4X – messa a terra tramite fori filettati sulla base e sul coperchio (viti a corredo) – condizioni ambientali: • temperatura di impiego: -25...+70°C • temperatura di stoccaggio: -40...+85°C. Omologazioni e conformità Omologazioni ottenute: cULus. Conformi alle norme: IEC/EN 60947-5-1. Dimensioni 68 80 LPZ M2 A5 73 50 80 foro Ø21 LPZ M1 A... 24 68 80 73 35 80 50 LPZ M2 A8 foro Ø21 LPZ M1 A5P 24 118 130 73 80 50 21 LPZ M3 A8 LPZ M2... 27 50 73 156 170 LPZ M4 A8 46 80 21 LPZ M3 A8 30 45 73 156 170 46 80 21 LPZ M4 A8 30 30 218 230 73 21 80 50...
