L\'impianto elettrico nei locali da bagno e doccia
L\'impianto elettrico nei locali da bagno e doccia
Pubblicato: 13 febbraio 2014 · Categoria: Manuali tecnici
Da questo documento

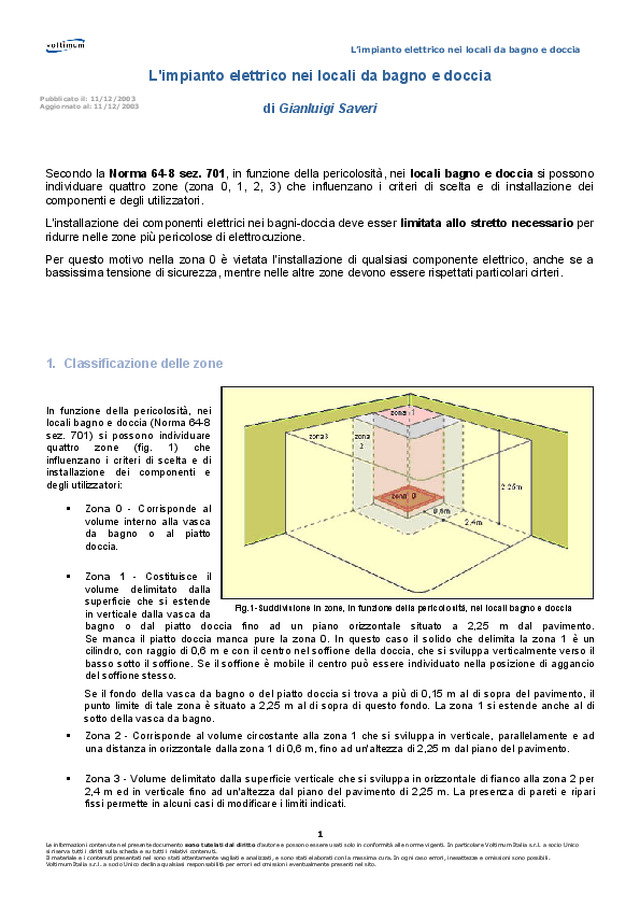

L’impianto elettrico nei locali da bagno e doccia L'impianto elettrico nei locali da bagno e doccia Pubblicato il: 11/12/2003 Aggiornato al: 11/12/2003 di Gianluigi Saveri Secondo la Norma 64-8 sez. 701, in funzione della pericolosità, nei locali bagno e doccia si possono individuare quattro zone (zona 0, 1, 2, 3) che influenzano i criteri di scelta e di installazione dei componenti e degli utilizzatori. L'installazione dei componenti elettrici nei bagni-doccia deve esser limitata allo stretto necessario per ridurre nelle zone più pericolose di elettrocuzione. Per questo motivo nella zona 0 è vietata l'installazione di qualsiasi componente elettrico, anche se a bassissima tensione di sicurezza, mentre nelle altre zone devono essere rispettati particolari cirteri. 1. Classificazione delle zone In funzione della pericolosità, nei locali bagno e doccia (Norma 64-8 sez. 701) si possono individuare quattro zone (fig. 1) che influenzano i criteri di scelta e di installazione dei componenti e degli utilizzatori: Zona 0 - Corrisponde al volume interno alla vasca da bagno o al piatto doccia. Zona 1 - Costituisce il volume delimitato dalla superficie che si estende Fig.1-Suddivisione in zone, in funzione della pericolosità, nei locali bagno e doccia in verticale dalla vasca da bagno o dal piatto doccia fino ad un piano orizzontale situato a 2,25 m dal pavimento. Se manca il piatto doccia manca pure la zona 0. In questo caso il solido che delimita la zona 1 è un cilindro, con raggio...
