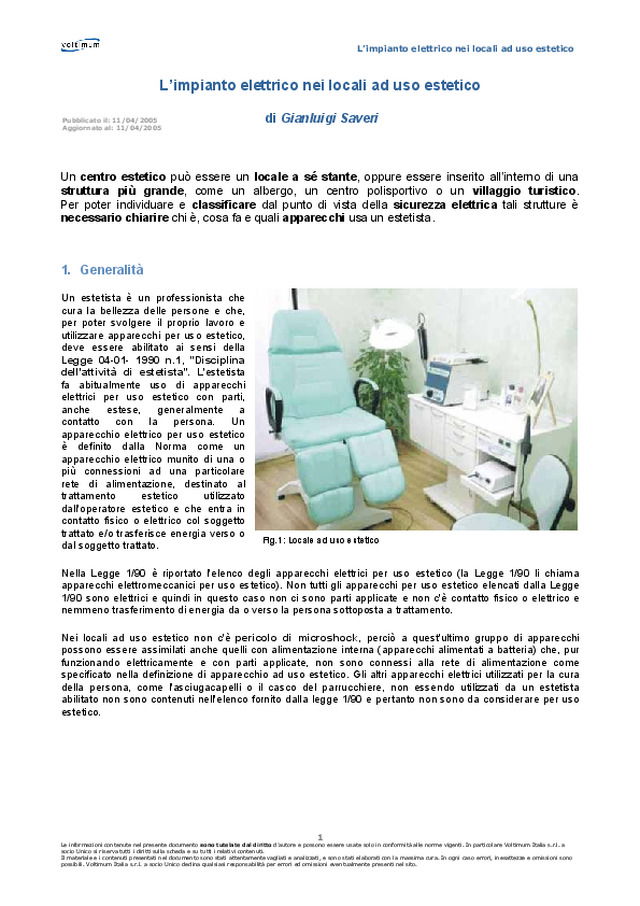

      L’impianto elettrico nei locali ad uso estetico  1  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.  L’impianto elettrico nei locali ad uso estetico     di Gianluigi Saveri      Un  centro estetico può essere un locale a sé stante, oppure essere inserito all’interno di una struttura più grande, come un albergo, un centro polisportivo o un villaggio turistico.  Per poter individuare e classificare  dal punto di vista della sicurezza elettrica tali strutture è necessario chiarire chi è, cosa fa e quali apparecchi usa un estetista.      1. Generalità    Un estetista è un professionista che cura la bellezza delle persone e che, per poter svolgere il proprio lavoro e utilizzare apparecchi per uso estetico, deve essere abilitato ai sensi della Legge 04-01- 1990 n.1, "Disciplina dell'attività di estetista". L'estetista fa abitualmente uso di apparecchi elettrici per uso estetico con parti, anche estese, generalmente a contatto con la persona. Un apparecchio elettrico per uso estetico è definito dalla Norma come un apparecchio elettrico munito di una o più connessioni ad una particolare rete di alimentazione, destinato al trattamento estetico utilizzato dall'operatore estetico e che entra in contatto fisico o elettrico col soggetto trattato e/o trasferisce energia verso o dal soggetto trattato.   Nella Legge 1/90 è riportato l'elenco degli apparecchi elettrici per uso estetico (la Legge 1/90 li chiama apparecchi elettromeccanici per uso estetico). Non tutti gli apparecchi per uso estetico elencati dalla Legge 1/90 sono elettrici e quindi in questo caso non ci sono parti applicate e non c'è contatto fisico o elettrico e nemmeno trasferimento di energia da o verso la persona sottoposta a trattamento.   Nei locali ad uso estetico non c'è pericolo di microshock, perciò a quest'ultimo gruppo di apparecchi possono essere assimilati anche quelli con alimentazione interna (apparecchi alimentati a batteria) che, pur funzionando elettricamente e con parti applicate, non sono connessi alla rete di alimentazione come specificato nella definizione di apparecchio ad uso estetico. Gli altri apparecchi elettrici utilizzati per la cura della persona, come l'asciugacapelli o il casco del parrucchiere, non essendo utilizzati da un estetista abilitato non sono contenuti nell'elenco fornito dalla legge 1/90 e pertanto non sono da considerare per uso estetico.      Pubblicato il: 11/04/2005 Aggiornato al: 11/04/2005  Fig.1: Locale ad uso estetico

      L’impianto elettrico nei locali ad uso estetico  2  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.  2.  Classificazione dei locali    Esiste una certa affinità fra un locale ad uso medico ed un locale ad uso estetico. Curare una persona per fini estetici o per fini medici comporta l'utilizzo abituale di strumenti e apparecchiature elettriche con parti applicate che determinano un aumento del rischio elettrico rispetto ad altri ambienti di tipo ordinario, questo anche se il soggetto sotto trattamento estetico gode di miglior salute e quindi risulta meno vulnerabile di una persona in condizioni fisiche precarie sottoposta a cure mediche. Nel locale ad uso estetico, infatti, si fa un uso prolungato e costante sulla persona di queste apparecchiature, il che ci porta a considerare questi luoghi alla stregua di quelli ad uso medico, ambienti a maggior rischio elettrico. È per questo che le norme CEI 64-8 alla sezione 710 stabiliscono di trattare dal punto di vista della sicurezza i locali ad uso estetico come quelli ad uso medico.   Chiarito questo, in funzione della pericolosità dell'ambiente, la classificazione dei locali adibiti ad uso estetico è presto fatta:   • il  locale è ordinario se non si fa uso di alcun apparecchio estetico con parti applicate. In questo  caso non si tratta di un locale ad uso estetico;   • il  locale è ad uso estetico di gruppo 0 se si fa uso di apparecchi estetici senza parti applicate  (come da elenco Legge 1/90);   • il  locale è ad uso estetico di gruppo 1 se si fa uso di apparecchi estetici con parti applicate (come  da elenco Legge 1/90).   Se il locale è classificato come ordinario non si tratta di un locale ad uso estetico e quindi si applica la norma generale impianti. Se il locale è del gruppo 0 si tratta di locale ad uso medico ma non esistono particolari accorgimenti da adottare e si applicano le norme elettriche generali come per gli ambienti ordinari. Diverse, rispetto a quelle del gruppo 0, sono le attenzioni da dedicare ai locali del gruppo 1 dove si rende necessario adottare alcuni accorgimenti impiantistici particolari.   Spesso i locali ad uso estetico sono inseriti all'interno di strutture con destinazioni d'uso anche diverse da quelle di uso estetico (ad esempio un appartamento di civile abitazione in cui sono ricavati alcuni locali adibiti a centro estetico); in questi casi è bene ricordare che tutta l'unità immobiliare che ospita questi locali, quando la potenza impegnata è superiore a 1,5 kW, è soggetta all'obbligo di progetto (DPR 447/91 art. 4) anche se non tutti i locali della struttura sono del gruppo 1 o del gruppo 0.

      L’impianto elettrico nei locali ad uso estetico  3  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.  3.  Misure locali gruppo 1: protezione interruzione automatica alimentazione    I locali ad uso estetico sono solitamente alimentati da un sistema di tipo TT tramite la rete di distribuzione pubblica. Con i sistemi di questo tipo si adotta abitualmente la protezione per interruzione automatica dell'alimentazione mediante interruttore differenziale con Idn non superiore a 30 mA associato ad un impianto di messa a terra delle masse e delle masse estranee.   La  tensione limite U L , trattandosi di locali a maggior  rischio elettrico, in questo caso non è più di 50 V come per i locali di tipo ordinario ma di 25 V. Il coordinamento con l'impianto di messa a terra lo si ottiene comunque abbastanza agevolmente con valori di resistenza di terra facilmente realizzabili.     Un "antico" centro per la bellezza femminile

      L’impianto elettrico nei locali ad uso estetico  4  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.  4.  Masse, masse estranee e collegamenti equipotenziali   Qualsiasi volume in cui un soggetto con parti applicate può venire in contatto intenzionale, o non intenzionale, con apparecchi elettromedicali o con masse estranee, direttamente o per mezzo di altre persone in contatto con tali elementi, è definito dalle Norme come zona paziente. Le masse estranee e le  masse che si trovano all'interno della zona paziente devono essere collegate ad un nodo equipotenziale comune.   Sono da considerare interne alla zona paziente le masse e le masse estranee che si trovano in verticale ad una quota inferiore a 2,5 m dal pavimento o, in orizzontale, ad una distanza inferiore a 1,5 m dal paziente considerando anche le eventuali diverse posizioni che il paziente, quando è in contatto con apparecchi alimentati dalla rete, potrebbe assumere se fosse spostato dal posto originario (figura 2). Nei locali ad uso estetico del gruppo 1 è sempre necessario effettuare i collegamenti equipotenziali supplementari (EQS), in aggiunta agli altrettanto necessari collegamenti equipotenziali principali  (EQP)  Fig.2: La zona paziente  Fig.3: Tutte le masse e le masse estranee poste ad un'altezza inferiore a 2,5m dal piano di calpestio devono essere collegate ad un nodo equipotenziale  Fig.4: Al nodo principale di terra devono essere collegate le masse costituite dagli involucri esterni degli apparecchi elettrici e i morsetti di terra delle prese a spina

      L’impianto elettrico nei locali ad uso estetico  5  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.  realizzati alla base dell'edificio.   All'interno del locale deve essere approntato un nodo equipotenziale al quale devono essere collegate tutte le masse a portata di mano e le masse estranee poste ad un'altezza inferiore a 2,5 m dal piano di calpestio (figura 3).   Anche le masse non a portata di mano (altezza superiore a 2,5 m dal piano di calpestio) devono essere collegate a terra ma non necessariamente al nodo equipotenziale. Le masse sono gli involucri esterni degli apparecchi elettrici utilizzati all'interno del locale e si collegano al nodo di terra tramite il conduttore di protezione (PE). Il conduttore di protezione collega al nodo equipotenziale anche il morsetto di terra delle prese (figura 4) alle quali potranno essere collegati gli apparecchi elettrici ad uso estetico.   Le masse estranee sono elementi metallici, non facenti parte dell'impianto elettrico, in grado di introdurre il potenziale di terra (tubazione idrica, tubi dei termosifoni, del gas, condotte dell'aria, ferri del cemento armato, ecc.) o altro potenziale (finestra metallica comune ad altri ambienti che si estende al di fuori del locale, figura 5).     I  collegamenti  equipotenziali  devono essere effettuati una sola volta, senza ulteriori  "cavallotti",  all'ingresso delle masse estranee nel locale con un conduttore di rame avente una sezione di almeno 6 mm 2 . I  tubi che alimentano un termosifone, ad  esempio, possono essere collegati all'ingresso nel locale e non è più necessario collegare al nodo equipotenziale il termosifone stesso. I ferri del cemento armato sono da considerare masse estranee e come tali vanno collegati al nodo equipotenziale, operazione abbastanza agevole in fase di costruzione dell'edificio ma che diventa molto difficoltosa se l'edificio è già esistente.   In questo caso si ritiene che tale collegamento possa essere omesso. Anche gli infissi metallici all'interno del locale se presentano una resistenza verso terra di 200 ohm sono da considerare masse estranee e devono essere collegati al nodo equipotenziale. Gli elementi metallici con resistenza superiore a 200 ohm o con resistenza inferiore a 200 ohm ma che si trovano ad un'altezza superiore a 2,5 m dal piano di calpestio non è necessario che siano collegati al nodo equipotenziale.   Fig.5: Tutte le masse estranee all'interno del locale devono essere collegate al nodo equipotenziale

      L’impianto elettrico nei locali ad uso estetico  6  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.  Tutti i conduttori di protezione ed equipotenziali devono far capo ad uno stesso nodo equipotenziale e devono essere singolarmente scollegabili (figura 6).   Per agevolare il collegamento di più prese o di più masse estranee sono ammessi in un unico locale più nodi intermedi (subnodi) ma solo se tra il nodo equipotenziale e le masse o le masse estranee è interposto un solo subnodo (figura 7a).   Il "cavallotto" fra una presa e l'altra deve essere considerato come un sub-nodo. Il collegamento entraesci fra più di due prese non è perciò ammissibile (figura 7b).   Il nodo equipotenziale deve essere collegato al collettore principale di terra con un conduttore di sezione non inferiore a quella del conduttore di protezione o equipotenziale di sezione maggiore rispetto a tutti i conduttori collegati al nodo.           Fig.6: Tutti i conduttori di protenzione ed equipotenziali devono essere collegati al nodo equipotenziale ed essere singolarmente scollegabili Fig.7: Ammessi più subnodi in un unico locale ma tra le masse o le masse estranee e il nodo equipotenziale deve essere inserito non più di un nodo intermedio

      L’impianto elettrico nei locali ad uso estetico  7  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.  5. Saune   Non tutti i locali del centro estetico, come abbiamo visto, sono da considerare ad uso medico (figura 8); ad esempio i locali contenenti riscaldatori per sauna non sono classificabili come locali ad uso medico. Le Norme che si occupano delle saune sono le CEI 64-8 alla sezione 703 e suddividono, in funzione della pericolosità, le saune in quattro zone (figura 9):     Fig.8: Non tutti i locali di un centro estetico sono da considerare ad uso medico  Fig.9: Zone di rispetto in una sauna

      L’impianto elettrico nei locali ad uso estetico  8  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.  •  Zona 1: delimitata dalla superficie laterale situata a 0,5 m dal riscaldatore, dal pavimento e dal piano  orizzontale situato a 0,3 m sotto il soffitto;   •  Zona 2: delimitata dalla superficie laterale della Zona 1, dal pavimento e dal piano orizzontale  situato a 0,5 m sopra il pavimento;   •  Zona 3: delimitata dalla superficie laterale della Zona 1, dai piani orizzontali situati rispettivamente a  0,5 m sopra il pavimento ed a 0,3 m sotto il soffitto;   •  Zona 4: delimitata dal soffitto e dal piano orizzontale situato a 0,3 m sotto il soffitto.   In relazione alla zona di installazione i componenti elettrici (grado di protezione minimo IP 24) devono essere scelti ed installati con le seguenti avvertenze:   •  nella zona 1 si devono installare solo componenti elettrici relativi al riscaldatore per saune;   •  nella zona 2 non ci sono prescrizioni speciali che riguardino la resistenza al calore dei componenti  elettrici;   •  nella zona 3 i componenti elettrici devono essere in grado di sopportare una temperatura ambiente  di almeno 125 °C;   •  nella zona 4 si devono installare solo gli apparecchi di illuminazione, installati in modo da evitare il  surriscaldamento, le loro condutture, i dispositivi di comando dei riscaldatori per saune (termostati e limitatori di temperatura) e le condutture che appartengono a tali dispositivi.   La resistenza al calore deve essere quella richiesta per la Zona 3.   Sono  vietate le prese a spina e gli interruttori, ad eccezione di quelli incorporati nel riscaldatore, che devono essere installati all'esterno del locale. Le condutture collocate all'interno della sauna devono essere di classe II (doppio isolamento) e l'isolante deve essere adatto alle condizioni di posa.   La  portata, solitamente riferita alla temperatura ambiente, deve essere opportunamente ritoccata. Le condutture incassate e isolate termicamente rispetto al locale della sauna dalla necessaria coibentazione possono essere considerate esterne alla sauna.

      L’impianto elettrico nei locali ad uso estetico  9  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.  6.  Bagni e docce    Sono ambienti particolari nei quali si rendono necessari i collegamenti equipotenziali supplementari sulle masse estranee.   È in questo caso sufficiente collegare la massa estranea (tubazioni idriche, del riscaldamento, ecc.) all'ingresso nel locale. Come per la sauna il locale è suddiviso in zone (figura 10) nelle quali devono essere seguite le prescrizioni della sezione 701 della Norma CEI 64-8.                     Fig.10: Zone di rispetto nei bagni e nelle docce

      L’impianto elettrico nei locali ad uso estetico  10  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.  7.  Illuminazione di sicurezza   Nei locali di gruppo 1 deve essere prevista un'illuminazione di sicurezza che si attivi al mancare dell'illuminazione ordinaria. Per permettere di concludere o sospendere in sicurezza eventuali trattamenti in corso e per garantire una sicura evacuazione delle persone dai locali deve essere presente almeno un apparecchio per ogni locale.   In questo tipo di locali per soddisfare le necessità legate all'illuminazione di sicurezza solitamente si utilizzano apparecchi di emergenza autoalimentati conformi alla Norma EN 60598-2-22 e, per quanto riguarda l'illuminazione, ci si riferisce alla Norma UNI EN 1838.

      L’impianto elettrico nei locali ad uso estetico  11  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.  8. Verifiche    Le verifiche possono essere iniziali, da effettuare prima della consegna dell'impianto, periodiche o di legge. Le verifiche iniziali e periodiche devono essere effettuate da persona esperta (anche se non è richiesta nessuna particolare qualifica), competente in lavori di verifica, scelta dal direttore del centro. I risultati delle verifiche è bene che siano riportati su apposito registro.   Verifiche iniziali   •  Esame a vista   •  Verifica della continuità dei conduttori di protezione e dei collegamenti equipotenziali principali e  supplementari per locali del gruppo 1   •  Misura della resistenza di isolamento dell'impianto elettrico   •  Verifica della protezione per separazione nel caso di circuiti Selv o Pelv e nel caso di separazione  elettrica   •  Prove di polarità   •  Prove di funzionamento degli interruttori differenziali a Idn   •  Misura della resistenza dell'impianto di terra   •  Misura della resistenza verso terra delle masse estranee (per individuare se una parte metallica è  una massa estranea, cioè se la sua resistenza verso terra è inferiore a 200 ohm per locali del gruppo 1)    Verifiche periodiche   Le verifiche periodiche devono essere effettuate ad intervalli di tempo tali da non compromettere la sicurezza d'uso dell'impianto, e devono comprendere almeno:    Se il centro è ordinario o classificato di gruppo 0:   •  ogni 3 anni - misura della resistenza di isolamento;   •  ogni 3 anni - verifica dell'impianto di terra;   •  ogni anno - prove per la protezione contro i contatti indiretti, incluse prove di intervento a Idn dei  dispositivi differenziali.   Se il centro è classificato di gruppo 1:   •  ogni 3 anni - misura della resistenza di isolamento;   •  ogni 3 anni - verifica dell'impianto di terra;   •  ogni anno - prove per la protezione contro i contatti indiretti, incluse prove di intervento a Idn dei  dispositivi differenziali;   •  ogni 3 anni - verifica della continuità dei collegamenti equipotenziali supplementari.    Verifiche di legge   Se sono presenti lavoratori subordinati o ad essi equiparati, e quindi il centro è soggetto alla legge n. 547/55, si deve denunciare l'impianto di terra e devono essere richieste le verifiche di legge da eseguirsi a cura dell'ASL/Arpa o di Organismo Abilitato. Il verificatore rilascia regolare verbale che deve essere custodito dal titolare ed esibito a richiesta agli organi di vigilanza:   •  ogni 2 anni - verifica dell'impianto di terra;   •  ogni 2 anni - verifica degli eventuali dispositivi di protezione contro le scariche atmosferiche se la  struttura non è autoprotetta e se nell'azienda sono occupati contemporaneamente in un unico edificio a più di un piano oltre 500 addetti.
