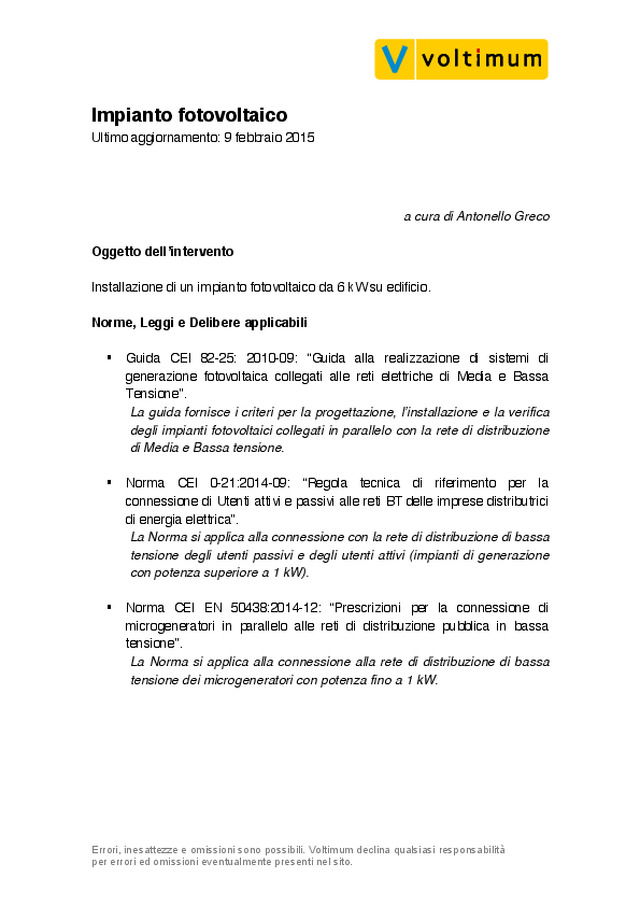

   Impianto fotovoltaico  Ultimo aggiornamento: 9 febbraio 2015       Errori, inesattezze e omissioni sono possibili. Voltimum declina qualsiasi responsabilità  per errori ed omissioni eventualmente presenti nel sito.    a cura di Antonello Greco   Oggetto dellʼintervento  Installazione di un impianto fotovoltaico da 6 kW su edificio.  Norme, Leggi e Delibere applicabili      Guida  CEI  82-25:  2010-09:  “Guida  alla  realizzazione  di  sistemi  di  generazione  fotovoltaica  collegati  alle  reti  elettriche  di  Media  e  Bassa Tensione”.  La guida fornisce i criteri per la progettazione, lʼinstallazione e la verifica degli impianti fotovoltaici collegati in parallelo con la rete di distribuzione di Media e Bassa tensione.      Norma  CEI  0-21:2014-09:  “Regola  tecnica  di  riferimento  per  la  connessione di Utenti attivi e passivi alle reti BT delle imprese distributrici di energia elettrica”.  La Norma si applica alla connessione con la rete di distribuzione di bassa tensione  degli  utenti  passivi  e  degli  utenti  attivi  (impianti  di  generazione con potenza superiore a 1 kW).      Norma  CEI  EN  50438:2014-12:  “Prescrizioni  per  la  connessione  di  microgeneratori  in  parallelo  alle  reti  di  distribuzione  pubblica  in  bassa tensione”.  La  Norma  si  applica  alla  connessione  alla  rete  di  distribuzione  di  bassa tensione dei microgeneratori con potenza fino a 1 kW.

   Impianto fotovoltaico  Ultimo aggiornamento: 9 febbraio 2015       Errori, inesattezze e omissioni sono possibili. Voltimum declina qualsiasi responsabilità  per errori ed omissioni eventualmente presenti nel sito.     Legge 1° marzo 1968, n. 186: “Disposizioni concernenti la produzione di  materiali,  apparecchiature,  macchinari,  installazioni  e  impianti  elettrici  ed elettronici”.       Decreto  Legislativo  16  marzo  1999,  n.  79:  “Attuazione  della  Direttiva  96/92/CE  recante  norme  comuni  per  il  mercato  interno  dellʼenergia elettrica”.      DPR  22  ottobre  2001,  n.  462:  “Regolamento  di  semplificazione  del  procedimento  per  la  denuncia  di  installazioni  e  dispositivi  di  protezione contro le scariche atmosferiche, di dispositivi di messa a terra di impianti elettrici e di impianti elettrici pericolosi”.      Decreto Legislativo 29 dicembre 2003, n. 387: “Attuazione della Direttiva  2001/77/CE relativa alla promozione dellʼenergia elettrica prodotta da fonti energetiche rinnovabili nel mercato interno dellʼelettricità”.      Decreto 22 gennaio 2008, n. 37: “Regolamento concernente lʼattuazione  dellʼarticolo 11- quaterdecies, comma 13, lettera a) della legge n. 248 del 2 dicembre 2005, recante riordino delle disposizioni in materia di attività di installazione degli impianti allʼinterno degli edifici.      Decreto 14 gennaio 2008: “Approvazione delle nuove norme tecniche per  le costruzioni”.      Delibera n. 280/07: “Modalità e condizioni tecnico/economiche per il ritiro  dellʼenergia  elettrica  ai  sensi  dellʼarticolo  13,  commi  3  e  4,  del  Decreto Legislativo 29 dicembre 2003, n. 387/03, e del comma 41 della Legge 23 agosto 2004, n. 239/04”.

   Impianto fotovoltaico  Ultimo aggiornamento: 9 febbraio 2015       Errori, inesattezze e omissioni sono possibili. Voltimum declina qualsiasi responsabilità  per errori ed omissioni eventualmente presenti nel sito.     Delibera  n.  99/08:  “Testo  integrato  delle  condizioni  tecniche  ed  economiche  per  la  connessione  alle  reti  elettriche  con  obbligo  di connessione di terzi degli impianti di produzione di energia elettrica (Testo integrato delle connessioni attive – TICA)”.      Delibera  ARG/elt,  n.  199/11:  “Disposizioni  dellʼAutorità  per  lʼenergia  elettrica e il gas per lʼerogazione dei servizi di trasmissione, distribuzione e  misura  dellʼenergia  elettrica  per  il  periodo  di  regolazione  2012-2015  e disposizioni  in  materia  di  condizioni  economiche  per  lʼerogazione  del servizio di connessione”.      Delibera  20  dicembre  2012,  n.  570/2012/R/efr:  “Testo  integrato  delle  modalità  e  delle  condizioni  tecnico/economiche  per  lʼerogazione  del servizio di scambio sul posto: condizioni per lʼanno 2013”.      Delibera  n.  612/2014/R/eel:  “Attuazione  delle  disposizioni  del  Decreto  legge 91/14 in materia di scambio sul posto”.      Delibera 12 dicembre 2013, n. 578/2013/R/eel: “Regolazione dei servizi di  connessione,  misura,  trasmissione,  distribuzione,  dispacciamento  e vendita nel caso di sistemi semplici di produzione e consumo”.      TUP - Testo Unico Produzione.   Obblighi fiscali    Non soggetto a denuncia di Officina Elettrica.

   Impianto fotovoltaico  Ultimo aggiornamento: 9 febbraio 2015       Errori, inesattezze e omissioni sono possibili. Voltimum declina qualsiasi responsabilità  per errori ed omissioni eventualmente presenti nel sito.  Incentivi  Incentivi in Conto Energia non previsti. Fino  al  31  dicembre  2015  è  possibile  usufruire  degli  incentivi  fiscali  per  chi installa un impianto fotovoltaico (detrazione sullʼIRPEF pari al 50% delle spese di realizzazione, con il limite di euro 96.000). Lʼenergia elettrica prodotta può essere:     consumata per i propri usi (autoconsumo);     immessa in rete e ritirata dal GSE - Gestore Servizi Energetici aderendo  al  servizio  di  scambio  sul  posto  (modalità  di  valorizzazione  dellʼenergia elettrica che consente di realizzare una specifica forma di autoconsumo immettendo  in  rete  lʼenergia  elettrica  prodotta  ma  non  immediatamente autoconsumata, per poi prelevarla in un momento differente da quello in cui avviene la produzione);     immessa in rete e ritirata dal GSE - Gestore Servizi Energetici aderendo  al ritiro dedicato (modalità semplificata per la vendita dellʼenergia elettrica immessa in rete);     immagazzinata con un sistema di accumulo (storage).   Requisiti per lʼinstallazione  Impresa abilitata ai sensi del D.M. 22 gennaio 2008, n. 37.  Dichiarazione di conformità  Richiesta, ai sensi del D.M. 22 gennaio 2008, n. 37. Serve  anche  per  le  verifiche,  lʼesercizio  e  la  manutenzione  dellʼimpianto elettrico.

   Impianto fotovoltaico  Ultimo aggiornamento: 9 febbraio 2015       Errori, inesattezze e omissioni sono possibili. Voltimum declina qualsiasi responsabilità  per errori ed omissioni eventualmente presenti nel sito.  Requisiti per la progettazione degli impianti  Non  è  richiesta  la  progettazione  di  un  professionista  iscritto  allʼalbo professionale (D.M. 22 gennaio 2008, n. 37).  Tipologia impianto elettrico  Impianto  di  produzione  collegato  alla  rete  di  distribuzione  di  bassa  tensione (Sistema TT).  Componenti elettrici principali      Moduli fotovoltaici;     Inverter;     Sistema dʼinterfacciamento alla rete del distributore.   Generatore fotovoltaico  Per  il  dimensionamento  dei  moduli  fotovoltaici,  la  configurazione  e  la  scelta dellʼinverter occorre riferirsi alle prescrizioni contenute nella Guida CEI 82-25.  Prescrizioni per la sicurezza      Schema generale di connessione  (Norma CEI 0-21 - impianto di produzione di potenza superiore a 1 kW):

   Impianto fotovoltaico  Ultimo aggiornamento: 9 febbraio 2015       Errori, inesattezze e omissioni sono possibili. Voltimum declina qualsiasi responsabilità  per errori ed omissioni eventualmente presenti nel sito.      Schema di collegamento alla rete di distribuzione       Dispositivo  Generale  (DG)  unico:  separa  lʼimpianto  Utente  dalla  rete  BT  del Distributore in caso di guasto a valle del punto di connessione (guasto interno).  È  costituito  da  un  interruttore  automatico  onnipolare  con  potere dʼinterruzione  di  6  kA  e  fattore  di  potenza  della  corrente  di  cortocircuito pari a 0,7 (forniture monofase).      Dispositivo di Interfaccia (DDI): separa lʼimpianto di produzione dalla rete  di  distribuzione.  È  costituito  da  un  interruttore  di  manovra/sezionatore  (o interruttore automatico idoneo al sezionamento). Nel  caso  di  generatori  con  inverter  interno  di  potenza  nominale  fino  a  6 kW con DDI interno, è possibile utilizzare un contattore di categoria AC1. Non è prevista la funzione di rincalzo.

   Impianto fotovoltaico  Ultimo aggiornamento: 9 febbraio 2015       Errori, inesattezze e omissioni sono possibili. Voltimum declina qualsiasi responsabilità  per errori ed omissioni eventualmente presenti nel sito.  Il  Sistema  di  protezione  dʼinterfaccia  (sistema  di  protezione  associato  al Dispositivo  di  Interfaccia)  può  essere  realizzato  tramite  un  dispositivo integrato  nellʼapparato  di  conversione  statica  oppure  con  un  dispositivo dedicato. I valori di regolazione dello SPI sono:       Regolazioni dello SPI    Nota:  Segnale  esterno:  in  modalità  transitoria  (funzionamento  stand alone,  in  assenza  di  un  sistema  di  comunicazione  “always  on” predisposto  dal  Distributore),  lo  stato  di  questo  ingresso  logico  deve essere stabilmente alto (setting).

   Impianto fotovoltaico  Ultimo aggiornamento: 9 febbraio 2015       Errori, inesattezze e omissioni sono possibili. Voltimum declina qualsiasi responsabilità  per errori ed omissioni eventualmente presenti nel sito.  Tramite il comando locale:     nello stato basso (valore 0), si ottiene il funzionamento permanente  in soglie permissive;     nello stato alto (valore 1), si ottiene il funzionamento permanente in  soglie restrittive (legato a possibili esigenze del Distributore).   In  questa  modalità  di  funzionamento,  il  tempo  dʼintervento  delle protezioni 81 S2 e 81 S2 deve essere pari a 0,1 s.       Dispositivo  di  Generatore  (DDG):  separa  il  generatore  fotovoltaico  dallʼimpianto.  Deve  essere  in  grado  di  interrompere  le  correnti  di  guasto fornite dal generatore. Può coincidere con il DG o con il DDI.      Lʼimpianto di produzione deve essere progettato, costruito ed esercito per  restare in parallelo con la rete di distribuzione con valori di tensione, nel punto di connessione, compresi fra lʼ85% e il 110% di V n  e con valori di  frequenza compresi fra 47,5 Hz e 51,5 Hz.   Misura dellʼenergia      Misura dellʼenergia scambiata M1 (prelevata e immessa): installata a cura  del Distributore;      eventuale  Misura  dellʼenergia  elettrica  prodotta  M2  (quando  lʼenergia  elettrica immessa non coincide con lʼenergia elettrica prodotta): installata a cura del Distributore;      eventuale Misura dellʼenergia scambiata M3 in caso di installazione di un  sistema di accumulo (qualora la coesistenza dei sistemi di accumulo e gli impianti di produzione comportino la necessità di misurare separatamente

   Impianto fotovoltaico  Ultimo aggiornamento: 9 febbraio 2015       Errori, inesattezze e omissioni sono possibili. Voltimum declina qualsiasi responsabilità  per errori ed omissioni eventualmente presenti nel sito.  lʼenergia  prodotta  dai  generatori  e  quella  scambiata  dal  sistema  di accumulo).        Schema di principio per la misura dei flussi di energia con accumulo posizionato nella  parte dʼimpianto in corrente alternata a monte del contatore di energia generata    Protezione da sovratensioni  Il  metodo  di  valutazione  del  rischio  dovuta  alle  sovratensioni  è  descritto  dalla serie CEI EN 62305:2013-02: “Protezione contro i fulmini”:

   Impianto fotovoltaico  Ultimo aggiornamento: 9 febbraio 2015       Errori, inesattezze e omissioni sono possibili. Voltimum declina qualsiasi responsabilità  per errori ed omissioni eventualmente presenti nel sito.     CEI EN 62305-1 "Protezione contro i fulmini. Principi generali";     CEI EN 62305-2 "Protezione contro i fulmini. Valutazione del rischio";     CEI  EN  62305-3  "Protezione  contro  i  fulmini.  Danno  materiale  alle  strutture e pericolo per le persone";     CEI  EN  62305-4  "Protezione  contro  i  fulmini.  Impianti  elettrici  ed  elettronici nelle strutture".   La  necessità  della  protezione,  i  vantaggi  economici  delle  misure  di  protezione adottate e la loro scelta in funzione dellʼadeguatezza devono essere determinati in termini di valutazione del rischio. La valutazione del rischio è lʼargomento della CEI EN 62305-2.  Gestione dellʼimpianto elettrico      Verifiche iniziali.  Gli impianti elettrici devono essere verificati sia prima della loro messa in servizio,  sia  in  occasione  di  ogni  modifica  importante  allo  scopo  di assicurarsi che siano realizzati in accordo con le prescrizioni della Norma CEI 64-8. In particolare:     Esame a vista, eseguito allo scopo di controllare che lʼimpianto sia  realizzato secondo le prescrizioni normative. Serve  ad  accertare  che  i  componenti  siano  conformi  alle prescrizioni  delle  relative  Norme,  scelti  e  messi  in  opera correttamente, non danneggiati visibilmente.     Prove, mediante le quali si accerta la rispondenza dellʼimpianto alle  Norme CEI e alla documentazione di progetto. Servono per controllare:     la continuità elettrica e le connessioni tra moduli;

   Impianto fotovoltaico  Ultimo aggiornamento: 9 febbraio 2015       Errori, inesattezze e omissioni sono possibili. Voltimum declina qualsiasi responsabilità  per errori ed omissioni eventualmente presenti nel sito.     la messa a terra di masse e scaricatori (continuità elettrica  dellʼimpianto di terra);     lʼisolamento dei circuiti elettrici dalle masse;     il corretto funzionamento dellʼimpianto fotovoltaico;       Collaudo tecnico/amministrativo: ha lo scopo di verificare e certificare che  lʼimpianto  elettrico  sia  stato  eseguito  a  regola  dʼarte,  secondo  le prescrizioni  tecniche  prestabilite,  in  conformità  al  progetto  e  alle  varianti approvate. Scopo  del  collaudo  è  anche  quello  di  verificare  che  i  dati  risultanti  dalla contabilità  e  dai  documenti  giustificativi  corrispondano  fra  loro  e  con  le risultanze  di  fatto,  non  solo  per  dimensioni,  forma  e  quantità,  ma  anche per qualità dei materiali e componenti.      Piano  di  manutenzione:  prevede  un  sistema  di  controlli  e  dʼinterventi  da  eseguire  periodicamente  sullʼimpianto  elettrico,  a  cadenze  prestabilite  o altrimenti prefissate, al fine di una corretta gestione dellʼopera e delle sue parti nel corso degli anni.
