I circuiti PELV per l’alimentazione dei circuiti di comando delle macchine
I circuiti PELV per l’alimentazione dei circuiti di comando delle macchine
Pubblicato: 13 febbraio 2014 · Categoria: Manuali tecnici
Da questo documento

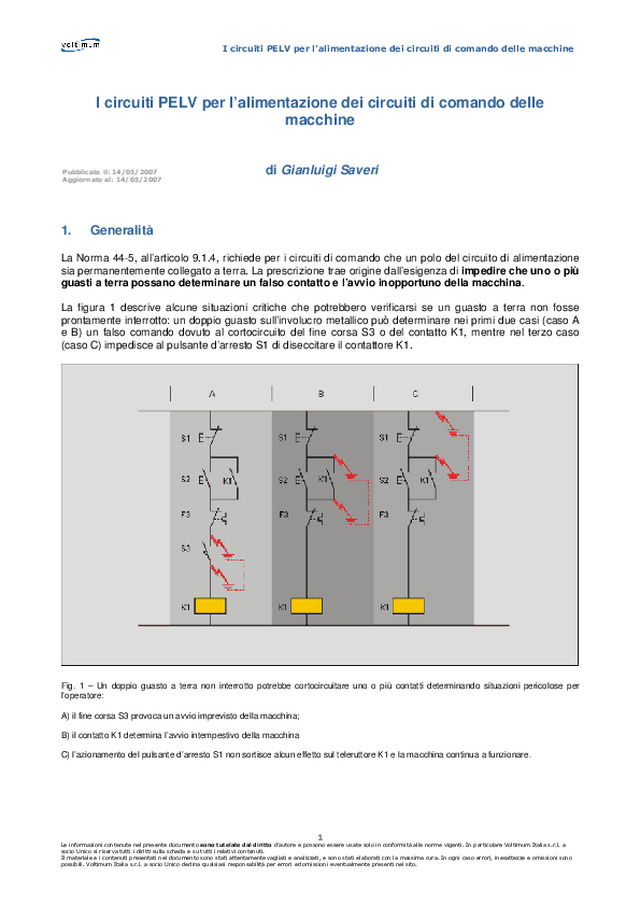

I circuiti PELV per l’alimentazione dei circuiti di comando delle macchine I circuiti PELV per l’alimentazione dei circuiti di comando delle macchine Pubblicato il: 14/05/2007 Aggiornato al: 14/05/2007 1. di Gianluigi Saveri Generalità La Norma 44-5, all’articolo 9.1.4, richiede per i circuiti di comando che un polo del circuito di alimentazione sia permanentemente collegato a terra. La prescrizione trae origine dall’esigenza di impedire che uno o più guasti a terra possano determinare un falso contatto e l’avvio inopportuno della macchina. La figura 1 descrive alcune situazioni critiche che potrebbero verificarsi se un guasto a terra non fosse prontamente interrotto: un doppio guasto sull’involucro metallico può determinare nei primi due casi (caso A e B) un falso comando dovuto al cortocircuito del fine corsa S3 o del contatto K1, mentre nel terzo caso (caso C) impedisce al pulsante d’arresto S1 di diseccitare il contattore K1. Fig. 1 – Un doppio guasto a terra non interrotto potrebbe cortocircuitare uno o più contatti determinando situazioni pericolose per l’operatore: A) il fine corsa S3 provoca un avvio imprevisto della macchina; B) il contatto K1 determina l’avvio intempestivo della macchina C) l’azionamento del pulsante d’arresto S1 non sortisce alcun effetto sul teleruttore K1 e la macchina continua a funzionare. 1 Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In...
