I cavi in media tensione
I cavi in media tensione
Pubblicato: 13 febbraio 2014 · Categoria: Manuali tecnici
Da questo documento

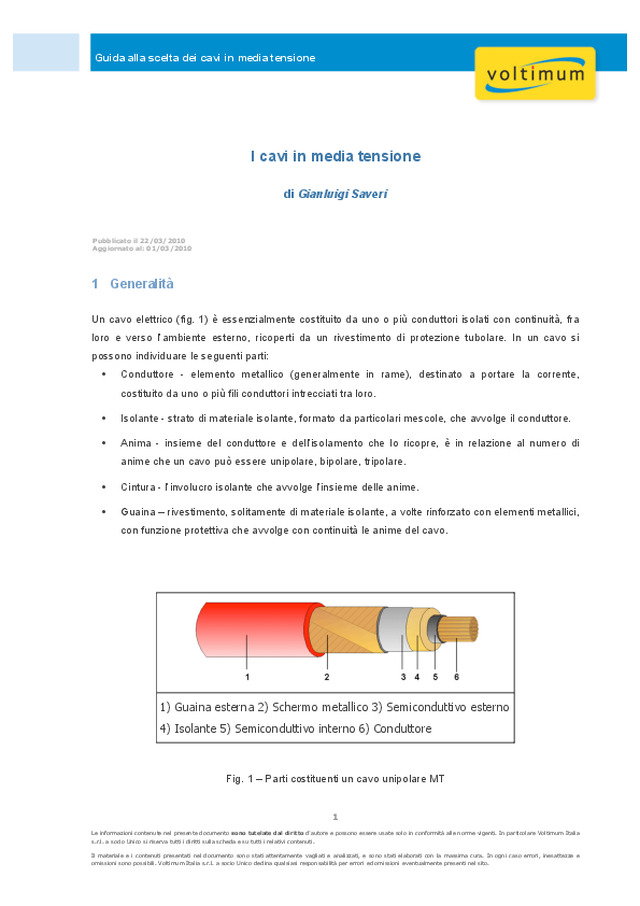

Guida alla scelta dei cavi in media tensione I cavi in media tensione di Gianluigi Saveri Pubblicato il 22/03/2010 Aggiornato al: 01/03/2010 1 Generalità Un cavo elettrico (fig. 1) è essenzialmente costituito da uno o più conduttori isolati con continuità, fra loro e verso l’ambiente esterno, ricoperti da un rivestimento di protezione tubolare. In un cavo si possono individuare le seguenti parti: • Conduttore - elemento metallico (generalmente in rame), destinato a portare la corrente, costituito da uno o più fili conduttori intrecciati tra loro. • Isolante - strato di materiale isolante, formato da particolari mescole, che avvolge il conduttore. • Anima - insieme del conduttore e dell’isolamento che lo ricopre, è in relazione al numero di anime che un cavo può essere unipolare, bipolare, tripolare. • Cintura - l’involucro isolante che avvolge l’insieme delle anime. • Guaina – rivestimento, solitamente di materiale isolante, a volte rinforzato con elementi metallici, con funzione protettiva che avvolge con continuità le anime del cavo. 1) Guaina esterna 2) Schermo metallico 3) Semiconduttivo esterno 4) Isolante 5) Semiconduttivo interno 6) Conduttore Fig. 1 – Parti costituenti un cavo unipolare MT 1 Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il...
