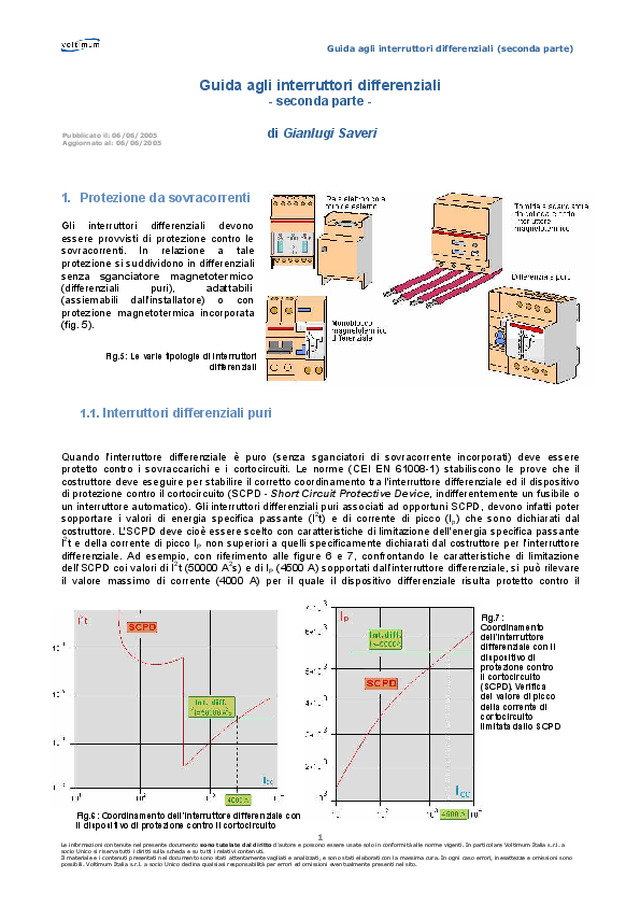

      Guida agli interruttori differenziali (seconda parte)   1  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.  Guida agli interruttori differenziali  - seconda parte -     di Gianlugi Saveri        1.  Protezione da sovracorrenti    Gli interruttori differenziali devono essere provvisti di protezione contro le sovracorrenti. In relazione a tale protezione si suddividono in differenziali senza  sganciatore magnetotermico (differenziali puri), adattabili (assiemabili dall'installatore) o con protezione magnetotermica incorporata (fig. 5).        1.1.  Interruttori differenziali puri    Quando l'interruttore differenziale è puro (senza sganciatori di sovracorrente incorporati) deve essere protetto contro i sovraccarichi e i cortocircuiti. Le norme (CEI EN 61008-1) stabiliscono le prove che il costruttore deve eseguire per stabilire il corretto coordinamento tra l'interruttore differenziale ed il dispositivo di protezione contro il cortocircuito (SCPD - Short Circuit Protective Device, indifferentemente un fusibile o un interruttore automatico). Gli interruttori differenziali puri associati ad opportuni SCPD, devono infatti poter sopportare i valori di energia specifica passante (I 2 t) e di corrente di picco (I p ) che sono dichiarati dal  costruttore. L'SCPD deve cioè essere scelto con caratteristiche di limitazione dell'energia specifica passante I 2 t e della corrente di picco I P  non superiori a quelli specificamente dichiarati dal costruttore per l'interruttore  differenziale. Ad esempio, con riferimento alle figure 6 e 7, confrontando le caratteristiche di limitazione dell’SCPD coi valori di I 2 t (50000 A 2 s) e di I P  (4500 A) sopportati dall’interruttore differenziale, si può rilevare  il valore massimo di corrente (4000 A) per il quale il dispositivo differenziale risulta protetto contro il  Pubblicato il: 06/06/2005 Aggiornato al: 06/06/2005    Fig.5: Le varie tipologie di interruttori  differenziali  Fig.6: Coordinamento dell’interruttore differenziale con il dispositivo di protezione contro il cortocircuito  Fig.7: Coordinamento dell’interruttore differenziale con il dispositivo di protezione contro il cortocircuito (SCPD). Verifica del valore di picco della corrente di cortocircuito limitata dallo SCPD

      Guida agli interruttori differenziali (seconda parte)   2  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.  cortocircuito.   Alla associazione SCPD e interruttore differenziale il costruttore fornisce il valore della corrente di cortocircuito nominale condizionale I nc  e della corrente di  cortocircuito nominale condizionale differenziale I ∆c , valori che non devono  essere rispettivamente inferiori alla corrente di cortocircuito I cc  presunta  immediatamente a valle dell'interruttore differenziale e alla massima corrente di guasto a terra I F  nel punto di installazione  (fig. 8).   Le  due verifiche sono necessarie nei sistemi di tipo TN perché la corrente di guasto verso terra presenta le caratteristiche di una vera e propria corrente di cortocircuito (che può assumere valori anche molto elevati ad esempio nel quadro generale immediatamente a valle di trasformatori di grande potenza) mentre nei sistemi TT, dove la corrente di guasto a terra è limitata dalla resistenza di terra del neutro e dalla resistenza dell’impianto di terra dell’utente, è generalmente sufficiente verificare solo la prima condizione.   In aggiunta alla protezione contro i cortocircuiti deve prevista anche una protezione contro i sovraccarichi. In figura 9 è riportato un esempio di coordinamento corretto e scorretto dell’interruttore differenziale puro con opportuni dispositivi di protezione contro il sovraccarico. In ogni caso il costruttore deve fornire indicazioni per la corretta scelta di uno o più dispositivi idonei alla protezione contro le sovracorrenti.     1.2.  Interruttori differenziali per uso domestico e similare    Sono apparecchiature destinate ad un'utenza non esperta e per questo motivo sono normalmente di tipo monoblocco con protezione magnetotermica incorporata oppure adattabili, del tipo assiemabile direttamente dall'installatore (norma EN 61009). Gli interruttori differenziali con sganciatore magnetotermico incorporato svolgono la doppia funzione di protezione delle condutture e di se stessi eliminando quindi tutte le problematiche inerenti il coordinamento SCPD - interruttori differenziali puri.   I  blocchi differenziali adattabili devono essere cablati con un idoneo interruttore magnetotermico direttamente dall'installatore conformemente alle istruzioni fornite dal costruttore. Il dispositivo svolge la funzione di rilevazione della corrente differenziale e di comando del cinematismo di sgancio dell'interruttore di protezione dalle sovracorrenti. A cura del costruttore deve essere impedito l'accoppiamento di interruttori automatici aventi una determinata corrente nominale con un blocco differenziale a corrente massima inferiore e con blocchi differenziali aventi un numero di poli maggiore.   Fig.8: Coordinamento dell’interruttore differenziale combinato con un dispositivo di protezione contro il cortocircuito (SCPD)  Fig.9: Esempio di coordinamento fra interruttore differenziale puro e dispositivi di protezione contro il sovraccarico

      Guida agli interruttori differenziali (seconda parte)   3  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.  L'assemblaggio dei due componenti deve in ogni caso essere facile e sicuro e deve essere impedito un montaggio scorretto. L'accoppiamento deve avvenire una sola volta e, per evitare modifiche all'insieme tali da comprometterne la sicurezza, la separazione tra i due blocchi deve essere possibile solo rompendo o danneggiando in modo evidente gli elementi di fissaggio. Sul blocco differenziale deve essere riportato in modo visibile, anche dopo il montaggio, il simbolo riportato in figura 10. Le caratteristiche del prodotto assemblato si presentano identiche al tipo monoblocco eliminando anche in questo caso la necessità di particolari verifiche per quanto concerne il coordinamento con l'SCPD.       1.3.  Interruttori differenziali per uso generale    Gli interruttori differenziali per uso generale devono essere conformi alle norme CEI EN 60947-2. Le esigenze di sicurezza, congiuntamente a quelle di continuità di servizio, ne ha favorito la diffusione, soprattutto dispositivi differenziali di tipo elettronico, negli ambienti di tipo industriale. Normalmente sono di tipo regolabile e quindi possono essere installati solo in impianti condotti da personale addestrato. La regolazione a gradini o continua sia della corrente differenziale sia dei tempi di intervento li rende particolarmente flessibili e adatti a realizzare la selettività di intervento.     1.4.  Interruttori differenziali a funzionamento dipendente o indipendente dalla tensione di rete  La protezione delle persone può essere attuata solo con apparecchi in grado di funzionare anche quando, interrompendosi il neutro, ma in presenza di tensioni pericolose, può mancare l'alimentazione ad eventuali dispositivi di amplificazione. Con gli sganciatori differenziali a relè polarizzato siamo in grado di ottemperare a tale necessità mentre questo non è solitamente possibile con interruttori di tipo elettronico.   L'uso di tali dispositivi è consentito solo se installati su circuiti (ad esempio circuiti terminali protetti da differenziali elettronici ad alta sensibilità da 10 mA) protetti da interruttori differenziali con sganciatori a relè polarizzato. L'impiego dei dispositivi di tipo elettronico è previsto dalle norme che però richiedono dispositivi di apertura in caso di mancanza o abbassamento della tensione di rete e l'impossibilità di richiusura automatica al ritorno della stessa. Tali prerogative se da un lato forniscono una sufficiente garanzia di sicurezza dall'altro impediscono la diffusione di tali tipi di sganciatori elettronici problemi legati alla necessità di dover riarmare l'interruttore ad ogni interruzione della rete di alimentazione.     Fig.10: Simbolo che deve essere riportato sui blocchi differenziali assiemabili con interruttore magnetotermico e che deve essere ben visibile anche dopo il montaggio

      Guida agli interruttori differenziali (seconda parte)   4  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.  2.  La sensibilità alle correnti pulsanti e continue    L'impiego ormai generalizzato di apparecchiature con dispositivi di tipo elettronico sia in ambiente civile che industriale può determinare, in occasione di un guasto di isolamento, correnti di dispersione verso terra con componenti non sempre sinusoidali ma sovente anche del tipo unidirezionale, pulsanti o continue (fig. 11). In situazioni come queste un dispositivo differenziale tradizionale non è sempre idoneo a funzionare correttamente. In relazione alle correnti di dispersione a cui l'interruttore differenziale è sensibile le norme prevedono una classificazione in tre tipi, AC, A e B.        2.1.  Interruttori differenziali di tipo AC  Intervengono correttamente per correnti di tipo sinusoidale applicate istantaneamente o lentamente crescenti. La particolare caratteristica del circuito magnetico, realizzato con materiali aventi cicli di isteresi molto ripidi, li rende poco sensibili alle correnti verso terra con componenti continue. Il ciclo di isteresi ed il segnale di guasto si riducono rendendo poco probabile l'intervento del dispositivo per questi tipi di correnti. Sono idonei a proteggere gli usuali impianti che alimentano utenze di tipo termico o elettromeccanico e gli apparecchi con parti elettroniche ma che non comportano modificazioni significative della forma d'onda.       2.2.  Interruttori differenziali di tipo A  Sono adatti sia per le correnti di tipo sinusoidale sia per le correnti pulsanti con componente continua. Il circuito magnetico presenta un ciclo di isteresi molto più inclinato e ristretto rispetto a quello del tipo AC (fig. 12). Un guasto verso terra in presenza di correnti con componenti continue non modifica significativamente il ciclo di isteresi e il segnale di guasto è in grado di far intervenire correttamente il dispositivo differenziale. Sono raccomandabili in impianti in cui sono installati circuiti raddrizzatori o componenti elettronici che possono determinare verso terra correnti raddrizzate. Essendo abbastanza arduo determinare la presenza di tali condizioni, nei casi più ambigui può essere conveniente installare tali  Fig.11: Forme d'onda delle correnti con le quali sono provati i tre tipi di interruttori differenziali  Fig.12: Cicli di isteresi materiali magnetici utilizzati per realizzare interruttori differenziali di tipo AC e A. Il circuito magnetico dei dispositivi di tipo A ha ciclo ristretto rispetto a AC

      Guida agli interruttori differenziali (seconda parte)   5  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.  tipi di dispositivi che sono, come si è detto, adatti anche alla protezione contro le usuali correnti di dispersione alternate sinusoidali.      2.3.  Interruttori differenziali di tipo B  Sono dispositivi che uniscono alle caratteristiche di intervento del tipo A anche la possibilità di interrompere correnti aventi la forma d'onda di fig. 10 c, tipicamente presenti a valle di raddrizzatori trifase con collegamento a ponte di Graetz o a stella. In tali dispositivi sono in genere presenti due toroidi, il primo per rilevare le correnti di tipo alternato e pulsante unidirezionale, il secondo per rilevare quelle di tipo continuo. Quanto detto per i casi dubbi a proposito della scelta fra tipo AC e tipo A, può essere ricondotto anche agli interruttori di tipo B che sono provati, oltre che per le correnti di fig. 10 c, anche per tutte le correnti tipiche del tipo A.

      Guida agli interruttori differenziali (seconda parte)   6  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.  3.  Selettività tra interruttori differenziali    La  selettività di un sistema di protezione presuppone, in caso di guasto, che ad intervenire sia il dispositivo più vicino al punto di guasto mentre il resto dell'impianto deve continuare a funzionare regolarmente. La selettività differenziale può essere orizzontale o verticale. Per garantire la selettività orizzontale è sufficiente suddividere e proteggere i circuiti singolarmente affinché, in caso di guasto, sia posto fuori servizio solo il circuito effettivamente interessato dalla corrente di dispersione (fig. 13  -  Se ogni circuito è protetto singolarmente da un proprio interruttore differenziale magnetotermico in caso di guasto interviene soltanto l’interruttore del circuito interessato dal guasto. ).     Fra due interruttori differenziali installati in serie (fig. 14 -  Per  ottenere la selettività la caratteristica tempo-corrente di non intervento del dispositivo installato a monte deve essere al di sopra di quella di intervento del dispositivo a valle e la corrente differenziale nominale del dispositivo a monte non deve essere inferiore a tre volte la corrente differenziale nominale del dispositivo installato a valle . ), interessati cioè dalla stessa corrente  di dispersione, è garantita la selettività verticale solo se il tempo massimo di intervento del dispositivo a valle è inferiore al tempo minimo di non intervento di quello posto a monte.   Per ottenere la selettività degli interruttori ad uso domestico e similare le norme prevedono un interruttore con ritardo di intervento intenzionale denominato di tipo S da installare a monte rispetto a quelli per uso ordinario che invece sono chiamati di tipo g (tab.2).         Tabella 2 - Confronto dei tempi di intervento di interruttori differnziali di tipo selettivo (S) e di tipo ordinario (g)   Corrente differenziale  Tipo  Tempi di intervento (s)  I ∆n   2I ∆n   5I ∆n   500A  massimo  0,5  0,2  0,04  0,04  Selettivo (S)   minimo  0,13  0,06  0,05  0,04  Ordinario (g)  massimo  0,3  0,15  0,04  0,04    Affinché la selettività sia garantita il dispositivo di tipo S deve però avere una corrente nominale differenziale di almeno tre volte superiore rispetto a quella del dispositivo installato a valle (fig. 15 -  Per  ottenere selettività devono essere verificate le seguenti condizioni: (1) la caratteristica tempo-corrente di non intervento del dispositivo  Fig.13: Esempio di selettività orizzontale fra interruttori differenziali  Fig.14: Esempio di selettività verticale fra interruttori differenziali

      Guida agli interruttori differenziali (seconda parte)   7  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.  installato a monte deve situarsi al di sopra di quella di intervento del dispositivo a valle (2) La corrente differenziale nominale del dispositivo a monte non deve essere inferiore a tre volte la corrente differenziale nominale del dispositivo installato a valle ).     Questa condizione non garantisce comunque la selettività per correnti di dispersione di alcune decine di ampere tipiche dei guasti franchi a terra. La selettività ad esempio non può essere ottenuta con differenziali di tipo S nei sistemi TN dove le correnti in gioco sono dell'ordine delle centinaia di ampere. In questi casi è necessario ricorrere a dispositivi con tempo di ritardo regolabile utilizzabili in ambienti di tipo industriale solo in presenza di personale addestrato. Gli interruttori differenziali ad uso industriale essendo regolabili in corrente e tempo di intervento permettono di ottenere una completa selettività su più livelli.     Fig.15: Selettività verticale tra interruttori differenziali  Fig.16: Protezione addizionale contro i contatti diretti

      Guida agli interruttori differenziali (seconda parte)   8  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.  Da non dimenticare comunque che il tempo di ritardo massimo non deve essere superiore nei sistemi TN a 0,4 s per utilizzatori mobili e 5 s per le line di distribuzione mentre nei sistemi TT e a 1 s . Come si può vedere dalla fig. 16  (Massimi tempi di intervento per dispositivi differenziali che attuano la protezione addizionale  contro i contatti diretti confrontati con le curve di pericolosità della corrente elettrica. La caratteristica tempo-corrente del differenziale da 10 mA è contenuta interamente nella zona 1 caratterizzata da effetti fisiologici generalmente non pericolosi mentre il differenziale da 30 mA presenta una zona nella quale non c’è protezione contro il pericolo di arresto respiratorio e la tetanizzazione muscolare)  non può invece essere ammesso nessun ritardo di intervento se il  dispositivo differenziale è impiegato anche per la protezione addizionale contro i contatti diretti.

      Guida agli interruttori differenziali (seconda parte)   9  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.  4. Interventi intempestivi   In particolari circostanze gli interruttori differenziali possono essere soggetti ad interventi intempestivi. Sono situazioni piuttosto fastidiose che l'utente, pregiudicando la sicurezza dell'impianto, potrebbe maldestramente risolvere disattivando l'interruttore differenziale. Le cause più comuni di un tale evento sono di seguito brevemente descritte.    4.1.  Correnti di dispersione capacitive verso terra  Piccole  correnti verso terra di natura capacitiva sono fisiologiche anche in un impianto sano. Anche gli apparecchi sono soggetti a correnti di dispersione verso terra perché l'impedenza d'isolamento non è mai infinita. La presenza di filtri verso terra, sempre più diffusi per motivi di compatibilità elettromagnetica, può accentuare tale fenomeno. Se la corrente di dispersione supera determinati valori il dispositivo differenziale può intervenire intempestivamente. Per limitare la corrente di dispersione, essendo la risultante della corrente verso terra la somma vettoriale delle correnti di dispersione sulle tre fasi, si possono suddividere i circuiti sulle varie fasi. In ogni caso, per evitare interruzioni indesiderate, la corrente di dispersione che interessa ogni singolo interruttore differenziale deve essere mantenuta inferiore alla metà della sua corrente nominale differenziale ripartendo eventualmente gli utilizzatori su più circuiti.      4.2.  Sovratensioni di origine atmosferica o di manovra  Altre cause di intervento inopportuno possono dipendere da sovratensioni atmosferiche o di manovra. In particolare quelle di origine atmosferica, soprattutto quelle dovute alla fulminazione diretta o indiretta delle linee aeree di alimentazione dell'impianto, sono le più insidiose. La sovratensione, caricando le capacità verso terra dell'impianto oppure provocando una scarica in aria, può determinare una corrente verso terra in grado di far intervenire il dispositivo differenziale. Tale fenomeno può essere particolarmente seccante nelle zone soggette a frequenti temporali. Gli interruttori ritardati di tipo S sono normalmente insensibili a tali fenomeni transitori e più adatti a resistere alle sovratensioni rispetto a quelli di uso generale.      4.3.  Correnti di spunto  Correnti di avviamento elevate possono suscitare un flusso risultante a causa di possibili differenze tra gli avvolgimenti del toroide anche se la somma delle correnti è zero. fino a sei volte la corrente nominale dell'interruttore non ci sono normalmente problemi, per correnti superiori, con l'inserzione di trasformatori o la partenza di motori, si possono invece avere interventi intempestivi.      4.4.  Correnti di dispersione in presenza di armoniche    Le  correnti capacitive verso terra aumentano in presenza di armoniche (in particolare la terza) determinando anche in questo caso la possibilità di interventi intempestivi.

      Guida agli interruttori differenziali (seconda parte)   10  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.  5.  La scelta della corrente differenziale nominale    L'interruttore differenziale può essere convenientemente utilizzato per la protezione dai contatti indiretti, per una protezione addizionale contro i contatti diretti e contro l'innesco d'incendio. per la protezione contro i contatti indiretti come occorre distinguere tra sistema TT e sistema TN. Nel primo caso, sistema TT,è sufficiente verificare la nota relazione I ∆n  ≤ U L  / R E  dove U L  è la tensione limite ammessa e R E   la resistenza di terra con un tempo massimo di intervento del dispositivo differenziale si 1s. Nel sistema TN l'impiego del differenziale potrebbe non essere necessario essendo normalmente possibile soddisfare la nota relazione I ∆n  ≤ U L  / R E  utilizzando interruttori magnetotermici (U 0  è la tensione di fase e Z S  l'impedenza  dell'anello di guasto dell'ordine dei milliohm). L'interruttore differenziale potrebbe però essere utile per eliminare eventuali correnti, anche piuttosto elevate, che potrebbero permanere verso terra con la possibilità di formazione di punti caldi e inutile spreco di energia (interruttori con correnti differenziali nominali di 0,5-1A installati ad esempio sul quadro generale).   Per la protezione addizionale contro i contatti diretti un interruttore con corrente differenziale nominale minore o uguale a 30 mA può essere sufficiente per difendere le persone dai pericoli di contatti che provocano effetti fisiologici rilevanti ma generalmente reversibili mentre garantire una protezione maggiore si rendono indispensabili differenziali con correnti non superiori a 10 mA. Essendo questo tipo di dispositivi di tipo elettronico, come detto in precedenza sono installabili soltanto a valle di interruttori differenziali con relè polarizzato. Da ricordare infine che per quanto riguarda la protezione contro l'innesco d'incendio le norme prevedono una corrente nominale differenziale non superiore a 500 mA.
