Presentazione del webinar "Normative, installazione e vantaggi per un impianto fotovoltaico evoluto" - Parte 2

FINDER

Presentazione del webinar "Normative, installazione e vantaggi per un impianto fotovoltaico evoluto" - Parte 2

Pubblicato: 26 maggio 2021 · Categoria: Catalogo

Da questo documento

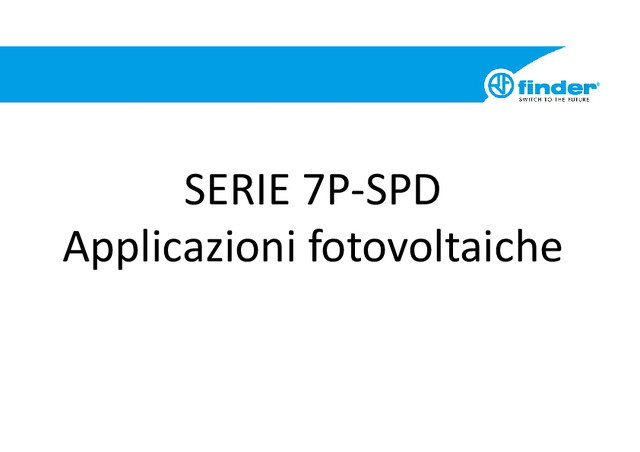

SERIE 7PSPD Applicazioni fotovoltaiche Guida alla EN 50539-12 La EN5053912:2013 e le Guide CEI che si ispirano ad essa, come la CEI 8128 considerano come SPD per applicazioni fotovoltaiche gli SPD con configurazione Y e che quindi prevedono 3 elementi di protezione: 7P.23.9.000.1015 Definizioni utili UCPV La tensione massima continuativa UC degli SPD (UCPV) deve essere superiore o uguale alla massima tensione a circuito aperto del generatore fotovoltaico, in tutte le condizioni (irraggiamento e temperatura ambiente). UOCSTC Tensione a circuito aperto misurata in condizioni di prova normalizzate su un modulo fotovoltaico, su una stringa fotovoltaica, una schiera fotovoltaica, un generatore fotovoltaico o sul lato in c.c. dellinverter fotovoltaico UCPV (SPD) deve essere superiore o uguale a 1.2 volte UOCSTC. UCPV = 1200 V DC UOCSTC = 1000 V DC UCPV = 1020 V DC UOCSTC = 850 V DC UCPV = 750 V DC UOCSTC = 600 V DC 3 Nel dubbio prendo sempre il pi alto? NO, perch ho una Up maggiore Guida alla EN 50539-12 La tensione UOCSTC viene utilizzata dalle norme per definire anche quali devono essere i valori di tenuta allimpulso minimi previsti dai componenti fotovoltaici: 4 X=1 con contatto remoto, X=0 senza Guida alla EN 50539-12 La EN5053912 prevede 3 diversi metodi di protezione del sistema fotovoltaico che differiscono fra loro per le presenza o meno del sistema parafulmine (LPS): Campo PV senza LPS Campo PV con LPS Campo PV con LPS in cui la distanza di sicurezza non viene rispettata...
