Evoluzione degli impianti di Illuminazione di Emergenza: i sistemi centralizzati con supervisione e l\'utilizzo della tecnologia LED

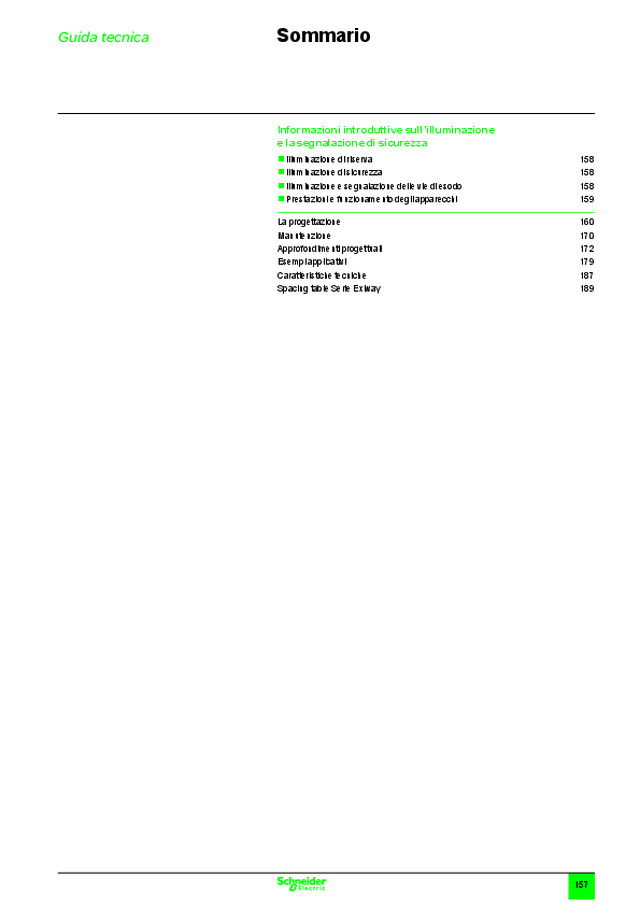

157 Guida tecnica Sommario Informazioni introduttive sull’illuminazione   e la segnalazione di sicurezza n  Illuminazione di riserva  158 n  Illuminazione di sicurezza  158 n  Illuminazione e segnalazione delle vie di esodo  158 n  Prestazioni e funzionamento degli apparecchi  159 La progettazione  160 Manutenzione  170 Approfondimenti progettuali  172 Esempi applicativi  179 Caratteristiche tecniche  187 Spacing table Serie Exiway  189

158 Guida tecnica Informazioni introduttive  sull’Illuminazione e la  segnalazione di sicurezza Illuminazione di riserva Consente di continuare o terminare in sicurezza l’attività ordinaria. Illuminazione di sicurezza Parte dell'illuminazione di emergenza, destinata a provvedere all’illuminazione per la  sicurezza delle persone durante l'evacuazione di una zona o di coloro che tentano di  completare un'operazione potenzialmente pericolosa prima di lasciare la zona  stessa. È destinata ad evidenziare i mezzi di evacuazione ed a garantire che  possano essere sempre individuati ed utilizzati con sicurezza, quando risulta  necessaria l’illuminazione ordinaria o quella di emergenza.L’illuminazione di sicurezza viene ulteriormente suddivisa in: Illuminazione di sicurezza per l’esodo Parte dell'illuminazione di sicurezza, destinata ad assicurare che i mezzi di fuga  possano essere chiaramente identificati e utilizzati in sicurezza quando la zona   è occupata. Illuminazione antipanico di aree estese (conosciuta in alcuni paesi come illuminazione antipanico) Parte dell'illuminazione di sicurezza, destinata ad evitare il panico e a fornire  l'illuminazione necessaria affinché le persone possano raggiungere un luogo   da cui possa essere identificata una via di esodo. Illuminazione di aree ad alto rischio Parte dell'illuminazione di sicurezza, destinata a garantire la sicurezza delle persone  coinvolte in processi di lavorazione o situazioni potenzialmente pericolose e a  consentire procedure di arresto adeguate alla sicurezza dell'operatore e degli  occupanti dei locali. Illuminazione e segnalazione delle vie   di esodo L’illuminazione e la segnalazione delle vie di esodo sono argomenti particolarmente  importanti per tutti coloro che sono chiamati a progettare impianti di emergenza, una  scelta oculata contribuisce ad innalzare i livelli di sicurezza e a gestire in modo migliore  situazioni di emergenza. La  Norma UNI EN 1838 “Applicazioni illuminotecniche  – Illuminazione d’emergenza” fornisce alcune basilari indicazioni su quello che si  intende per Illuminazione delle vie di esodo: “Scopo dell’illuminazione delle vie di  esodo è consentire un esodo sicuro agli occupanti fornendo appropriate condizioni   di visibilità e indicazioni adeguate sulle vie di esodo…” ll concetto appena esposto risulta molto semplice:  a segnalazione e l’illuminazione  delle vie di esodo devono essere due cose separate. Per illuminazione d’emergenza s’intende l’illuminazione ausiliaria che  interviene quando quella ordinaria viene a mancare. L’illuminazione di emergenza viene così suddivisa (UNI EN 1838): Illuminazione   di emergenza Illuminazione   di sicurezza Illuminazione   di sicurezza  per l'esodo Illuminazione   antipanico Illuminazione   di aree  ad alto rischio Illuminazione   di riserva

159 Prestazioni e funzionamento   degli apparecchi Le caratteristiche costruttive sono richiamate dalla norma CEI EN 60598-2-22 -   “ … Apparecchi di illuminazione di emergenza”,  che va letta congiuntamente  alla EN 60598-1 “ Apparecchi di illuminazione …”. Durata Fondamentale è accertarsi dell’autonomia richiesta all’illuminazione di emergenza:  normalmente essa è di 1 ora (oppure 2 ore in alcuni ambienti secondo recenti  decreti) ma non è raro trovare disposizioni tecniche in cui non viene specificata   con precisione, e dove sono utilizzati termini come “consenta un adeguato  sfollamento” o “tempo necessario per l’evacuazione”; in questi casi   è il progettista che deve stabilire qual è la durata minima di funzionamento  dell’illuminazione di emergenza rispetto alla tipologia dell’ambiente. Funzionamento Vale la pena anche di chiarire i diversi tipi di funzionamento degli apparecchi  destinati all’emergenza: b b apparecchio non permanente   v la lampada si accende solo in caso di guasto dell’illuminazione ordinaria   v durante il guasto la lampada viene alimentata dalla batteria   v la batteria viene automaticamente ricaricata al ritorno della rete. b b apparecchio permanente   v la lampada può essere accesa in modo continuativo   v con rete presente è richiesto un alimentatore specifico per alimentare la lampada,  che può essere disinserito quando il locale non è occupato   v durante il guasto la lampada viene alimentata dalla batteria b b apparecchio combinato non permanente   v l’apparecchio è dotato di due o più lampade    v una è alimentata dall’alimentazione di emergenza   v l’altra dalla alimentazione ordinaria b b apparecchio combinato permanente   v l’apparecchio è dotato di due o più lampade    v entrambe vengono accese dall’alimentazione ordinaria   v mentre una sola viene accesa in emergenza. Il grado di protezione Il codice di protezione (IP) internazionale.  Gli involucri contenenti le parti elettriche e meccaniche devono assicurare la tutela  delle persone da pericoli elettrici e meccanici e devono garantire la protezione  dall'ingresso di liquidi e di corpi solidi. Per la classificazione del grado di protezione  degli involucri, le norme IEC adottano sostanzialmente il seguente sistema:   IP (international Protection) + 2 cifre (variabili secondo il grado di protezione). A seconda del grado di protezione IP quindi, vi sono apparecchi idonei a funzionare  anche in ambienti con presenza di polvere, vapori, getti d'acqua ecc. Protezione contro il contatto di corpi solidi esterni Protezione contro la penetrazione   dei liquidi Protezione meccanica contro gli urti 1 a  cifra caratt. Descrizione 2 a  cifra caratt. Descrizione 2 a  cifra caratt. Descrizione 0 Non protetto 0 Non protetto 0 Non protetto 1 Protetto contro corpi solidi   di dimensioni superiori   a 50 mm 1 Protetto contro la caduta  verticale di gocce d'acqua 1 Resistenza all'urto   di un peso di 150 g   che cade da 15 cm 2 Protetto contro corpi solidi   di dimensioni superiori   a 12 mm 2 Protetto contro la caduta   di gocce d'acqua con  inclinazione massima di 15° 2 Resistenza all'urto di un peso di 150 g   che cade da 25 cm 3 Protetto contro corpi solidi   di dimensioni superiori   a 2,5 mm 3 Protetto contro la pioggia 3 Resistenza all'urto di un peso di 250 g   che cade da 20 cm 4 Protetto contro corpi solidi   di dimensioni superiori   a 1 mm 4 Protetto contro gli spruzzi d'acqua 4 Resistenza all'urto di un peso di 500 g   che cade da 40 cm 5 Protetto contro la polvere 5 Protetto contro i getti d'acqua 5 Resistenza all'urto di un peso di 1,5 kg   che cade da 40 cm 6 Totalmente protetto   contro la polvere 6 Protetto contro le ondate 6 Resistenza all'urto di un peso di 5 kg   che cade da 40 cm 7 Protetto contro gli effetti  dell'immersione 8 Protetto contro gli effetti  della sommersione 1 a  cifra definita dalle norme CEI 70 - 1 -  IEC 529 IEC 144 - UTE C 20 - 010 - DIN 40050 2 a  cifra definita dalle norme CEI 70 - 1 -  IEC 529 IEC 144 - UTE C 20 - 010 - DIN 40050 3 a  cifra definita dalle norme francesi UTE C 20 - 010 NB: La terza cifra si riferisce alla protezione meccanica  contro gli urti e non è riconosciuta a livello internazionale  delle norme IEC

160 Guida tecnica Segnalare le vie di uscita Prevedere l’illuminazione di emergenza lungo i percorsi La progettazione Introduzione Nella progettazione di un edificio o di un particolare locale, l'integrazione  dell'illuminazione di emergenza con quella ordinaria deve essere assolutamente  rispondente alle norme relative agli impianti elettrici. Il rispetto delle normative e  delle leggi costituisce una condizione necessaria per realizzare un impianto a regola  d'arte. I principali obiettivi dell'illuminazione di emergenza quando quella ordinaria  viene a mancare sono i seguenti: b b Indicare chiaramente le vie di uscita, mediante appropriate segnalazioni. b b Prevedere l'illuminazione di emergenza lungo i percorsi, in modo tale   da consentire il deflusso sicuro verso le uscite. b b Assicurare che gli allarmi e le attrezzature antincendio previsti lungo   le vie di uscita siano prontamente identificati.

161 Leggi e norme italiane ed europee La progettazione degli impianti per illuminazione di emergenza è regolamentata da  prescrizioni legislative, che sono periodicamente aggiornate e implementate da  nuovi documenti, pubblicati su richiesta degli enti preposti alla gestione delle  direttive e delle norme tecniche europee ed internazionali. In campo nazionale  vigono leggi, decreti e norme tecniche che regolano le varie attività; indicano dove è  prescritta e quali caratteristiche deve avere l'illuminazione di emergenza. Il compito  dei progettista è quello di assicurare la rispondenza del progetto a queste norme. Corpus normativo / legislativo italiano Esempi di Leggi, Circolari Ministeriali e Decreti (D.M) b b Legge 1 marzo 1968, n. 186 "Realizzazioni e costruzioni "a regola d'arte" per materiali, apparecchiature,   impianti elettrici." b b Legge 18 ottobre 1977, n. 791 Attuazione nazionale della Direttiva Comunitaria n. 72/23 "Garanzie di sicurezza   del materiale elettrico, rispetto alle norme tecniche e certificazioni di conformità   per la sua libera circolazione commerciale". b b D.M. 23 luglio 1979 "Designazione degli organismi incaricati di rilasciare gli attestati di conformità   alle norme tecniche: l' IENGF (Istituto Elettrotecnico Nazionale "Galileo Ferraris"),  l'IMQ (Istituto Italiano del Marchio di Qualità), il CESI (Centro Elettrotecnico  Sperimentale Italiano)". b b Legge 5 marzo 1990, n. 46 "Sicurezza degli impianti elettrici, regole per la progettazione e realizzazione,   ambiti di competenze tecnico/professionali". b b Nel corpus nominativo italiano le prime prescrizioni concernenti  l'illuminazione di emergenza si incontrano nel: D.P.R. 27 aprile 1955, n. 54a7  "Norme per la prevenzione degli infortuni sul lavoro". Si tratta di norme che  costituiscono il riferimento generale per i controlli di conformità degli impianti nei  luoghi di lavoro effettuati attraverso l' ISPESL (Istituto Superiore per la Prevenzione e  la Sicurezza del Lavoro) che è stato costituito col D.P.R. 31 luglio 1980, n. 619 in  attuazione della Legge 23 dicembre 1978, n. 833 "Istituzione del Sevizio Sanitario  Nazionale". b b Circolare Ministeriale 3 luglio 1967, n. 75 "Prevenzione incendi nei grandi magazzini, empori, ecc.." b b D.M. 8 marzo 1985 "Direttive sulle misure più urgenti ed essenziali di prevenzione incendi ai fini   del rilascio del nullaosta provvisorio di cui alla Legge n. 818/1984" b b D.M. 11 gennaio 1988 "Norme di prevenzione incendi nelle metropolitane" b b D.M. 1 febbraio 1986 "Norme di sicurezza antincendi per la costruzione e l'esercizio di autorimesse   e simili" b b D.M. 14 giugno 1989 "Prescrizioni tecniche necessarie a garantire l'accessibilità, l'adattabilità e la visibilità  degli edifici privati e di edilizia residenziale pubblica sovvenzionata e agevolata,   ai fini del superamento e dell'eliminazione delle barriere architettoniche" b b D.M. 26 agosto 1992  "Norme di prevenzione incendi per l'edilizia scolastica" b b D.M. 9 aprile 1994  "Approvazione della regola tecnica di prevenzione incendi per la costruzione   e l’esercizio delle attività ricreative turistico alberghiere" b b D.P.R. 30 giugno 1995, n. 418 "Regolamento concernente norme di sicurezza antincendio per gli edifici di interesse  storico-artistico destinati a biblioteche ed archivi" b b D.M. 18 marzo 1996  "Norme di sicurezza per la costruzione e l’esercizio degli impianti sportivi." b b Circolare Ministeriale 19 agosto 1996  "Approvazione della regola tecnica di prevenzione incendi per la progettazione,  costruzione ed esercizio dei locali di intrattenimento e di pubblico spettacolo" b b D.M. 10 marzo 1998  "Criteri generali di sicurezza antincendio e per la gestione dell’emergenza nei luoghi  di lavoro."

162 Guida tecnica b b D.M. 18 settembre 2002 "Approvazione della regola tecnica di prevenzione incendi per la progettazione,   la costruzione e l’esercizio delle strutture sanitarie pubbliche e private." b b D.M. 22 febbraio 2006 "Approvazione della regola tecnica di prevenzione incendi, per la progettazione,   la costruzione e l’esercizio di edifici e/o locali destinati ad uffici." Le norme “CEI” Con le norme del  Comitato Elettrotecnico Italiano e del CENELEC (Comité  Européen de Normalisation Electrotechnique), entriamo in un ambito prescrittivo di  specifico interesse per il tecnico e per il progettista. Alla emergenza sono dedicate  varie sezioni. Una prima distinzione da fare riguarda le norme degli apparecchi   e le norme che attengono agli impianti.Gli  apparecchi per l'illuminazione di emergenza sono l'oggetto della Norma  Europea  CEI EN 60598-2-22 "Apparecchi di illuminazione. - Parte II:  Prescrizioni particolari. Apparecchi di illuminazione di emergenza", che  costituisce una branca integrativa (di specificazione e di approfondimento) della  Norma CEI 34-21 "Apparecchi di illuminazione. Parte I: Prescrizioni generali e  prove". Le due norme richiedono pertanto una lettura congiunta.Sui  soccorritori utilizzati per servizi di sicurezza il riferimento normativo è la  CEI EN 50171 “Sistemi di Alimentazione Centralizzata”, che indica i requisiti  necessari dei gruppi, sia UPS sia Soccorritori, destinati all’alimentazione   di apparecchiature di sicurezza. Altre norme di particolare importanza sull’illuminazione di emergenza sono la   “EN 50172  - Emergency Escape Lighting Systems” e la “EN 62034 - Automatic  test system for battery powered emergency escape lighting”, di recente  recepimento a livello europeo.È importante notare che la norma EN 50172 è il primo documento che introduce i  requisiti fondamentali per effettuare le  verifiche e le manutenzioni degli impianti  per illuminazione di emergenza.Il  campo degli impianti presenta una articolazione maggiore considerata  la diversità delle applicazioni per tipologie di ambienti.Il posto di primo piano è occupato dalla Norma  CEI 64-8, direttiva base  per la sicurezza degli impianti elettrici utilizzatori in bassa tensione.  La nuova edizione, rivista ed integrata alla luce dei più recenti documenti normativi  europei, comprende gli aggiornamenti ed i commenti delle 7 parti che la  compongono.Importante ai fini degli impianti di emergenza è la parte 7, con la sezione 752  "Impianti elettrici nei luoghi di pubblico spettacolo e di trattenimento" e con la  Sezione 710 - Variante 2, relativa ai locali ad uso medico che ha sostituito la vecchia  CEI 64-4.Per impianti elettrici nei "locali adibiti ad uso medico" (Norma CEI 64-8/v2 sez710)  s'intendono gli impianti installati in locali destinati a scopi diagnostici, terapeutici,  chirurgici, di sorveglianza o di riabilitazione dei pazienti.Altre norme e guide CEI che comprendono capitoli relativi all’illuminazione   di emergenza sono: b b Norma CEI 64-15 – “Impianti elettrici negli edifici pregevoli per rilevanza  storica e/o artistica" b b Guida CEI 64-50 – “Edilizia residenziale” b b Guida CEI 64-51 – “Centri commerciali” b b Guida CEI 64-52 – “Edilizia scolastica” b b Guida CEI 64-53 – “Agenzie bancarie, negozi, bar, magazzini, ristoranti” La progettazione

163 Le norme UNI L' UNI - Ente Nazionale Italiano di Unificazione - è un'associazione privata che  svolge attività normativa in tutti i settori industriali, commerciali e del terziario ad  esclusione di quello elettrico ed elettrotecnico di competenza del CEI - Comitato  Elettrotecnico Italiano.Il ruolo dell'UNI, quale Organismo nazionale italiano di normazione, è stato  riconosciuto con la Legge n. 317 del 21 giugno 1986 (Direttiva Europea 83/189/ CEE).L' UNI partecipa, in rappresentanza dell'Italia, all'attività normativa degli organismi  sovranazionali di normazione:  ISO (International Organization for Standardization)  e CEN (Comité Européen de Normalisation).All'UNI è assegnato il compito di elaborare norme in materia illuminotecnica, a  prescindere dall'impiantistica elettrica di alimentazione, di gestione e di controllo.Documento particolarmente importante a livello europeo, riguardante l’illuminazione  d’emergenza, è la Norma  UNI EN 1838  “Applicazioni dell’illuminotecnica –  illuminazione d’emergenza”. Questa norma introduce specifici requisiti e vincoli  che riguardano l’esecuzione e le prestazioni dei sistemi per l’illuminazione  d’emergenza.Altre Norme UNI che comprendono requisiti sull’illuminazione di emergenza sono: b b UNI 9316, aprile 1989 - "Impianti sportivi. Illuminazione per le riprese  televisive a colori. Prescrizioni" b b UNI EN 81, 1 luglio 1987 - "Regole di sicurezza per la costruzione e  l'installazione degli ascensori e montacarichi. - Ascensori elettrici." b b UNI 7543 parte 2ª - UNI 7546 parte 5ª -"Segnalazioni per l'illuminazione di  emergenza"Le UNI 7543 e 7546 sono applicate congiuntamente alle prescrizioni contenute nel:  “D.L. 14/08/1996 N. 493” “Attuazione della direttiva 921581CEE concemente le  prescrizioni minime per la segnaletica di sicurezza e/o di salute sul luogo di lavoro”. UNI 11222 14/12/2006 “Impianti di illuminazione di sicurezza negli edifici” Procedure  per la verifica periodica, la manutenzione, la revisione e il collaudo.

164 Guida tecnica La progettazione Dove serve l'illuminazione di emergenza Luoghi Norme e leggi Prestazioni richieste Alberghi Alberghi, motel, villaggi,  affittacamere, case per vacanze,  agriturismo, ostelli, rifugi alpini,  residence DM 9/4/1994 Alimentazione di sicurezza ad  interruzione breve (≤ 0.5 sec);  tempo di ricarica 12 h; autonomia  1 h; illuminamento non inferiore  a 5 lux. Ascensori e montacarichi Norma UNI EN 81 - 1/7/1987 DM 14/6/1989 n.236 DPR 30/04/99 n.162 Alimentazione di emergenza  sufficiente per una lampada   da 1 W, per almeno 1 h. Centri commerciali Grandi magazzini, centri  commerciali, ipermercati  (superiori a 400 m 2 ) Norma DM 27/7/2010 Alimentazione di sicurezza ad  interruzione breve (≤ 0.5 sec);  tempo di ricarica 12 h; autonomia  1 h 30'; illuminamento non  inferiore a 5 lux. Edifici Di civile abitazione con altezza  superiore a 32 metri DM 16/5/1987, n.246 Illuminazione di sicurezza  affidabile e segnalazione delle  vie di esodo in edifici con altezza  superiore a 32 m A destinazione prevalentemente  residenziale: ristoranti,  magazzini, banche, abitazioni,  uffici, negozi, magazzini Norma CEI 64-50 E’ opportuna l’illuminazione   di sicurezza con autonomia   di almeno 1 h. Parcheggi sotterranei o in locali  chiusi con più di 300 autoveicoli,  negozi, uffici DM 1/2/1986 Norma CEI 64-50 Illuminazione di sicurezza   ad intervento immediato,con  illuminamento di 5 lux minimi   per le operazioni di sfollamento Impianti sportivi DM 18/03/96 Alimentazione di sicurezza ad  interruzione breve (≤ 0.5 sec);  tempo di ricarica 12 h; autonomia  1 h; illuminamento non inferiore  a 5 lux. UNI 9316 - aprile 1989 Si deve mantenere il 10% del  livello di illuminamento medio sul  campo da gioco e nei tratti iniziali  delle vie di uscita Locali per uso medico Norma CEI 64-8 Sez. 710 Alimentazione di sicurezza ad  interruzione breve (es. lampade  scialitiche), media o lunga; tempo  di ricarica 12 h; autonomia 2 h;  illuminamento non inferiore   a 5 lux lungo le vie di esodo. Ospedali, case di cura e simili  con oltre 25 posti letto DM 8/3/1985 L’illuminazione di sicurezza  deve garantire un’affidabile  segnalazione delle vie di esodo  che per durata e livello di  illuminamento consenta   un adeguato sfollamento Case di cura private  Costruzioni ospedaliere DM 5/8/1977 DDF 29/7/1939 Automatica ed immediata  disponibilità di alimentazione  di emergenza per i servizi  essenziali, nonché un minimo di  illuminazione negli altri ambienti Settore navale SOLAS 74 (83) DPR 29/03/93 n°188 Grado di protezione IP65;  autonomia 3 h; costruzione  resistente alle vibrazioni.

165 Dove serve l'illuminazione di emergenza Luoghi Norme e leggi Prestazioni richieste Luoghi di lavoro b b con più di 100 persone b b dove vi siano esplosivi o  materiali infiammabili b b dove l’abbandono immediato sia  di pregiudizio per la sicurezza  delle persone o degli impianti DPR 27/4/1955, n.547 Illuminazione di emergenza  con la presenza di oltre 100  lavoratori; in caso di pericolo  per l’abbandono immediato  di macchine e apparecchi e  quando si lavorano sostanze  pericolose uffici DM 22/2/2006 Alimentazione di sicurezza ad  interruzione breve; (≤ 0,5 sec.);  tempo di ricarica 12 h; autonomia  2 h; illuminamento non inferiore  a 5 lux ad 1m di altezza lungo le  vie di uscita. luogo di lavoro pubblico e privato DL 19/9/1994, n.626 Illuminazione di sicurezza di  intensità sufficiente nelle uscite  di emergenza che richiedono  illuminazione artificiale e dove i  lavoratori sono particolarmente  esposti a rischio. in cui si trasforma energia  elettrica DPR 24/4/1955, n.547 DL 19/9/1994, n.626 in sotterraneo DPR 20/3/1956, n.320 Metropolitane DM 11/1/1988 Illuminazione di sicurezza ad  intervento automatico entro 3”;  illuminamento medio di 5 lux. Edifici pregevoli per arte e storia Musei, esposizione o mostre DPR 20/05/92 n°569DPR 30/06/95 n°418 Negli ambienti dove è prevista  la presenza di pubblico,  l’illuminazione di sicurezza  deve garantire un’affidabile  illuminazione delle vie di  esodo e delle uscite, per il  tempo necessario a consentire  l’evacuazione delle persone. Biblioteche, archivi Prevenzione incendi b b Locali per esposizione e/o  vendita all’ingrosso o al dettaglio  con superficie lorda superiore  400 mq. b b Aziende e uffici nei quali siano  occupati oltre 500 addetti b b Teatri di posa per le riprese  cinematografiche e televisive b b Stabilimenti per sviluppo e  stampa di pellicole  cinematografiche DM 8/3/1985 L’illuminazione di sicurezza  deve garantire un’affidabile  segnalazione delle vie di  esodo, che per durata e livello  di illuminamento consenta un  adeguato sfollamento Scuole b b Edifici e locali adibiti a scuole b b Scuole di ogni ordine grado e  tipo, collegi, accademie e simili  per oltre 100 persone presenti DM 26/8/1992 DM 8/3/1985 Illuminazione di sicurezza  con tempo di ricarica 12 h,  autonomia 30’; illuminamento  non inferiore a 5 lux Locali pubblico spettacolo Teatri, cinematografi, sale per  concerti o da ballo, per  esposizioni, conferenze o riunioni  di pubblico spettacolo in genere DM 19/08/96 Norma CEI 64/8 terza ediz. Norma CEI 64/50 Circolare n.16 / 1951 Regio Decr. 7/11/’42, n.1564 Circolare n.79 - 27/8/’71 Illuminazione di emergenza  entro un tempo breve   (≤ 0.5 sec) con indicazione delle  vie di esodo; illuminamento di  2 lux in tutti gli ambienti con  presenza di pubblico e 5 lux  sulle uscite e nelle scale; ricarica  completa in 12 h, autonomia di  almeno 1 h.

166 Guida tecnica La progettazione Le fasi principali di un progetto La progettazione illuminotecnica Esistono alcuni elementi che in genere costituiscono parte preliminare di un  progetto; molto importante, ad esempio, risulta la pianta del locale per determinare  ed individuare: b b Gli ambienti da illuminare e, importante ai fini di una corretta progettazione,  l'indicazione sulla planimetria dei punti antincendio. b b Le vie di uscita per determinare se via di esodo oppure area aperta. b b Aree ad alto rischio. b b Aree esterne alle vie di uscita come ascensori, servizi, locali tecnici. b b Aree a basso rischio di incendio, dove localizzare le fonti per l'alimentazione  centralizzata, l'ubicazione della sorgente di energia ed il percorso dei cavi di  alimentazione. b b Aree esterne, da determinare per stabilire l'illuminazione dell'esterno dell'uscita. b b Requisiti per l'illuminazione di riserva, se necessaria. b b Modo di funzionamento dei l'apparecchio, permanente o non permanente. b b Durata del funzionamento, 1 ora, 2 ore o 3 ore secondo le norme vigenti. Per l'individuazione di queste zone è fondamentale tenere conto di alcuni principi  basati sulla logica della sicurezza, prendendo spunto dalla norma EN 1838.La norma diventa essenziale, inoltre, per stabilire dove e come posizionare gli  apparecchi per l'illuminazione di emergenza. Per quanto riguarda i paramenti di  illuminamento nei vari ambienti dovranno essere utilizzati quelli riportati dalle leggi  nazionali. Su quest'ultimo argomento è importante sottolineare come la scelta degli  apparecchi di emergenza spesso avvenga considerando caratteristiche che non  sempre garantiscono la scelta ottimale, come ad esempio la potenza in Watt del  tubo fluorescente; mentre è molto importante effettuare precedentemente i  necessari calcoli illuminotecnici, tenendo conto della reale efficienza luminosa delle  lampade e del tipo di ambiente in cui deve essere installato l'impianto di emergenza.

167 Le fasi di un progetto Per semplificare i passaggi della progettazione,lo schema consigliato è il seguente:   Fase 1 Collocare gli apparecchi e la segnaletica nei punti obbligati b b La Norma 1838, al punto 4.1, richiede di installare gli apparecchi ad almeno 2 m di  altezza dal suolo, questo per offrire una buona visibilità in caso di evacuazione;   lo stesso paragrafo indica dove e come posizionare gli apparecchi dell’impianto di  emergenza. Sulle uscite di sicurezza ed in corrispondenza dei segnali di sicurezza. Vicino ed immediatamente all’esterno di ogni uscita. In corrispondenza di ogni  cambio di direzione. Vicino ad ogni punto di pronto  soccorso. Ad ogni intersezione di corridoi. Vicino ad ogni dispositivo  antincendio e punto   di chiamata. Ad ogni porta di uscita prevista per l’uso   di emergenza. Vicino alle scale in modo che ogni rampa riceva luce diretta. Vicino ad ogni cambio   di livello

168 Guida tecnica   Fase 2 Segnalazione di sicurezza per l'esodo E’ fondamentale che la via di fuga ottimale sia inequivocabilmente segnalata,  permettendo veloci e sicure evacuazioni degli ambienti e degli edifici.L’efficienza delle segnalazioni dipende essenzialmente dalle dimensioni, dal colore,  dalla posizione e dalla visibilità del segnale. Massima distanza di visibilità.Le norme europee hanno stabilito che il formato composto da parole, come ad  esempio “USCITA DI SICUREZZA”, sia ormai da considerarsi obsoleto,  pronunciandosi a favore di pittogrammi che presentano una segnalazione formata  da disegni di colore bianco su di un fondo verde (il cosiddetto“uomo che corre”). Questi disegni fanno riferimento, per il loro formato, alle norme UNI 7546   ed alle direttive CEE 92/58 introdotte il 24 giugno 1992.Massima distanza di visibilità  E’ importante assicurarsi che i segnali destinati alla segnalazione delle vie di esodo  siano visibili da ogni punto, ciò dipende, oltre che dalla posizione del segnale, anche  dalle dimensioni dello stesso. A questo scopo le normative forniscono la seguente  formula:d= s x pdove b b “d” è la distanza massima di osservazione; b b “p” è l’altezza del pittogramma b b “s”= 100 per i segnali illuminati esternamente           = 200 per i segnali illuminati internamenteApparecchi di emergenza per segnalazione  Gli apparecchi di emergenza per segnalazione hanno caratteristiche distintive ben  definite e differenti rispetto a quelle dell’illuminazione di emergenza.   Non è consentito estendere la funzione di “illuminazione di emergenza”   ad apparecchi di segnalazione. Questi, infatti non devono illuminare gli ambienti,  ma segnalare e identificare chiaramente le vie di esodo, in conformità con le  normative nazionali ed internazionali riguardanti la segnaletica di sicurezza che ne  definiscono le caratteristiche fotometriche ottimali, per garantire il migliore livello di  leggibilità. Gli apparecchi di segnalazione, in conformità alle nuove normative europee   (in particolare la EN 1838), sono progettati appositamente per assolvere questa  funzione di richiamo attenzionale (non basta apporre un adesivo su un apparecchio  d’emergenza per avere un prodotto a norma). Ciò consente di limitare il numero degli apparecchi da installare e di ridurre i costi  dell’impianto, con una soluzione dall’estetica gradevole. La Normativa Europea (EN 1838) definisce, chiaramente, le caratteristiche  specifiche della segnaletica di sicurezza, e, per garantire il massimo grado di  funzionalità, stabilisce, inoltre, la distanza di leggibilità del segnale in riferimento   alla sua altezza.   Fase 3 Illuminazione di sicurezza per l'esodo Nelle vie di esodo di larghezza fino a 2 m (secondo UNI EN 1838) è necessario  prevedere apparecchi per assicurare un livello di illuminamento minimo di 1 lux   sul pavimento, lungo la linea centrale della via di fuga. Sulla fascia centrale,   di larghezza non inferiore a metà della via di fuga stessa, l’illuminamento non deve  essere al di sotto di 0.5 lux. Riportiamo testualmente due note di commento della EN 1838 relative a questo  argomento. b b Nota 1: vie di esodo di larghezza superiore devono essere considerate come  insieme di percorsi di larghezza pari a 2 m oppure essere fornite di illuminazione   per aree estese (ANTIPANICO). b b Nota 2: i paesi che richiedono livelli di illuminamento diversi sono indicati  nell’appendice B. Il tempo d’intervento degli apparecchi di emergenza deve essere ≤0,5 sec,   il 50% dell’illuminamento minimo richiesto deve essere fornito entro 5 sec,   mentre l’illuminamento completo deve essere garantito entro 60 sec.   Formato di segnalazione   più utilizzato. Esempio di corretto posizionamento della segnalazione. La progettazione Le fasi principali di un progetto

169 La deviazione Italiana richiede che i livelli di illuminamento  siano conformi ai decreti di prevenzione incendi (vedi nota 2).   Fase 4 Illuminazione delle aree antipanico Per le aree aperte o attraversate dalle vie di esodo, chiamate comunemente Aree  Estese o Antipanico, deve essere garantito un illuminamento orizzontale al suolo  non minore di 0,5 lx sull'intera area non coperta, con esclusione di una fascia   di 0,5 m sul perimetro dell'area stessa. Gli altri parametri sono simili a quelli già citati per l’illuminamento delle vie di esodo. N.B. In relazione alla Nota 2, il recepimento della Norma a  livello nazionale, ha modificato i valori da applicare, in quanto  gli illuminamenti per i locali di pubblico spettacolo sono rimasti  di 2 lux minimi sul piano orizzontale ad 1m dal calpestio per le  zone estese (ANTIPANICO) in qualsiasi punto della via di  uscita, e di 5 lux in corrispondenza di porte e scale.   La deviazione italiana si basa inoltre su tutti i decreti di  prevenzione incendi, dove i livelli di illuminamento sono  richiesti per legge.   Fase 5 Illuminazione delle aree ad alto rischio È necessario prevedere un illuminamento sul piano di riferimento non inferiore al  10% di quello previsto per l'attività; esso non deve essere comunque minore di 15 lx.  Il tempo di intervento degli apparecchi di emergenza nelle aree ad alto rischio deve  essere tale da fornire il flusso luminoso nominale entro 0,5 s dal momento della  mancanza della tensione di rete. Il raggiungimento in questi tempi dei livelli di  illuminamento previsti può avvenire mediante l'utilizzo di specifici apparecchi di  emergenza dotati di lampade ad incandescenza con funzionamento non  permanente o da apparecchi di emergenza con funzionamento non permanente  oppure realizzando un impianto di illuminazione di emergenza centralizzato con  soccorritore. Non devono prodursi pericolosi effetti stroboscopici.   Fase 6 Collocare gli apparecchi anche nei punti importanti dell'edificio Le cabine degli ascensori, i locali tecnici, le scale mobili, i locali con gruppi  elettrogeni, i parcheggi coperti richiedono l'illuminazione di emergenza alimentata   a batteria per consentire l'intervento del personale in mancanza di rete.   Fase 7 Definizione del tipo di impianto: autonomo, centralizzato o misto Esistono essenzialmente due tipi di impianti di emergenza da scegliere: b b Autoalimentato b b Centralizzato. In determinate situazioni diventa però conveniente utilizzarli assieme, in modo  combinato. Per facilitare la ricerca vediamo quali possono essere le ragioni di una  scelta. Spesso il progettista o gli addetti ai lavori si trovano di fronte a molteplici  soluzioni, che oggettivamente forniscono lo stesso risultato ma che in realtà a livello  di manutenzione, durata, costi, sono completamente diverse.   Anche la tipologia di installazione è da considerare attentamente, infatti, esistono  modelli specificamente progettati per fissaggi a parete che utilizzano parabole  asimmetriche, ed altri che possono essere montati indifferentemente a plafone,   a parete o ad incasso garantendo in ogni caso buone rese fotometriche.   Ci sono altri parametri che aiutano ad identificare la soluzione migliore: b b Verifica delle dimensioni dei locali interessati, con particolare attenzione alle  altezze, in ragione di eventuali installazioni a soffitto o dell’utilizzo degli stessi  apparecchi di illuminazione ordinari anche per l’emergenza; b b Eventuale necessità dell'Illuminazione di riserva (Parte dell'illuminazione di  emergenza per la continuazione o il termine in sicurezza dell’attività ordinaria). 1 m (u 0.5 lux) 1 lux 0.5 m u  0.5 lux Illuminazione delle aree antipanico.

170 Guida tecnica Manutenzione Verifiche periodiche e manutenzione Per avere la certezza di un impianto a regola d’arte, che rispetti tutti i requisiti tecnici  e normativi, e soprattutto mantenga nel tempo tutte le caratteristiche di sicurezza e  di prestazioni, è necessario stabilire i criteri delle verifiche preliminari e periodiche. Verifiche Una volta realizzato l’impianto occorre verificare attraverso appropriati strumenti se  si rispettano i requisiti normativi o legislativi, poiché vengono richiesti, per ogni  ambiente, determinati livelli di illuminamento al suolo o ad 1 metro dal suolo.Per la segnalazione delle vie di esodo dovrà essere verificata la distanza di visibilità  (m) e la leggibilità dei segnali di sicurezza.La normativa tecnica e legislativa è vaga sull’argomento, infatti, con il termine  generale di“controllo” degli impianti elettrici si raggruppano diversi significati:  collaudo, omologazione, verifica,ispezione, esame. Apparentemente queste varie  forme di controllo si somigliano tutte, infatti spesso vengono utilizzate in maniera  indifferente confondendone il significato. Spesso con il termine collaudo s’intende  anche una prima verifica. Manutenzione Per quanto riguarda la manutenzione le indicazioni più recenti vengono dalla   Norma  EN 50172 “Sistemi di illuminazione di sicurezza” e dalla Norma  UNI 11222 “Impianti di illuminazione di sicurezza negli edifici”che hanno  stabilito una serie di procedure per effettuare le verifiche periodiche, la  manutenzione, la revisione ed il collaudo degli impianti per l’illuminazione di  sicurezza negli edifici, costituiti da apparecchi per illuminazione di emergenza,   sia di tipo autonomo che di tipo centralizzato e di altri eventuali componenti utilizzati,  al fine di garantirne l’efficienza operativa.Per prima cosa la norma EN 50172 prescrive l’utilizzo di un registro per i controlli  periodici (Log Book), in cui siano annotate le verifiche di routine, i risultati dei test,   i difetti ed eventuali altre alterazioni dell’impianto oltre ad ogni intervento di  manutenzione. Il registro deve essere mantenuto aggiornato a cura di una persona  designata dal proprietario e deve essere sempre disponibile per le persone  autorizzate alle ispezioni. Un analogo registro è richiesto anche all'articolo 5   del D.M. 10 marzo 1998:  “Criteri generali di sicurezza antincendio e per la  gestione dell' emergenza nei luoghi di lavoro”, ma anche dalla serie di circolari e  decreti ministeriali relativi alla prevenzione incendi che sono indicati a seguire.Il registro deve contenere come minimo le seguenti informazioni: b b data di messa in funzione dell’impianto di illuminazione di emergenza, compresa  la documentazione tecnica relativa al progetto originale ed alle eventuali modifiche  dello stesso; b b data e breve descrizione di ogni servizio, ispezione o test; b b data e tipo di verifica periodica ed intervento effettuato (mese/anno nel formato  mm/aa); b b data e breve descrizione dei difetti riscontrati e dell’azione correttiva effettuata; b b data e breve descrizione di ogni alterazione dell’impianto di illuminazione di  emergenza; b b quando è presente un sistema di controllo automatico devono essere descritte   le caratteristiche. N.B: l’esito stampato del sistema di controllo automatico, quando presente, è considerato  sufficiente a sostituire i dati del registro. Altre informazioni che assumono importanza rilevante nella compilazione   del registro possono essere: b b dati relativi ad altre registrazioni di sicurezza, come ad esempio sistemi di allarme; b b data e tipo di manutenzione periodica o revisione effettuata; b b numero di matricola o altri estremi di identificazione del dispositivo di sicurezza; b b ragione sociale e indirizzo completo Appe altri estremi di identificazione   del manutentore; b b firma leggibile del manutentore. Una sintesi delle procedure fondamentali indicate dalla norma per effettuare le  operazioni in sicurezza e mantenere efficiente l’impianto sono invece: b b tutte le operazioni di controllo dell’impianto, con particolare attenzione alla verifica  dell’autonomia, devono avvenire possibilmente in periodi di basso rischio e che  permettano la successiva ricarica delle batterie, al fine di evitare che un black-out  ravvicinato non generi situazioni di rischio; b b Verificare  giornalmente gli indicatori di corretta alimentazione delle sorgenti  di energia e di ogni circuito di inibizione se presente;

171 b b Ogni  mese effettuare un test funzionale dell’impianto, simulando una mancanza di  alimentazione ordinaria per un tempo sufficiente a verificare la corretta accensione  degli apparecchi di illuminazione e segnalazione. La durata del test non deve limitare  in modo importante l’autonomia degli apparecchi provati ma deve consentire di  verificare che gli apparecchi siano presenti, puliti e che funzionino correttamente; b b Eseguire almeno  annualmente un test di autonomia di ogni apparecchio di  illuminazione e segnalazione, simulando la mancanza di alimentazione ordinaria   per un tempo sufficiente; le caratteristiche del test devono rispettare per quanto  possibile le note prescritto al punto 3. N.B: se si utilizza un sistema di controllo automatico i risultati del test di autonomia devono  essere registrati. Oltre a queste importanti informazioni relative alla manutenzione dell’impianto,  va ricordato che, per i luoghi di lavoro, il D.lgs 81/08 impone di mantenere pienamente efficienti   i sistemi di sicurezza e quindi anche l’illuminazione di sicurezza. L’art. 15 punto z)  “regolare manutenzione di ambienti, attrezzature, macchine e  impianti,con particolare riguardo ai dispositivi di sicurezza in conformità alla  indicazione dei fabbricanti” e l’art. 64 punto e) “gli impianti e i dispositivi di  sicurezza, destinati alla prevenzione o all’eliminazione dei pericoli, vengono  sottoposti a regolare manutenzione e al controllo del loro funzionamento”  sono abbastanza espliciti al riguardo.Registro e verifiche periodiche dell’impianto di emergenza Oltre alla EN 50172 e UNI 11222 ci sono altre norme e decreti legislativi  che  obbligano i responsabili della gestione di molti ambienti a tenere una  documentazione completa ed aggiornata, un registro delle verifiche periodiche in  pratica, in cui sia possibile controllare l’effettiva manutenzione dell’impianto di  sicurezza. Questo permette di avere la certezza dell’efficienza del sistema, oltre a  dare la possibilità agli enti preposti per il controllo di fruire di un documento ufficiale.  Consente inoltre all’utente di verificare periodicamente se l’intero impianto di  emergenza offra ancora le caratteristiche richieste. È possibile individuare questi  ambienti rilevandoli dai decreti e dalle norme che, in sintesi, riportiamo: b b Norma CEI 64- 8 Terza Edizione Parte 7   v Ambienti ed applicazioni particolari   “Impianti elettrici nei locali di pubblico spettacolo ed intrattenimento” Cap. 752.6 Verifiche e prescrizioni dell’esercizio b b Decreto Ministeriale 20 maggio 1992 n°. 569  “Regolamento contenente norme di sicurezza antincendio per gli edifici storici  e artistici destinati a musei, gallerie, esposizioni e mostre”  Art. 10 Gestione della sicurezza  Art. 11 Piani di emergenza e istruzione di sicurezza b b Decreto ministeriale 26 agosto 1992  “Norme di prevenzione incendi per l’edilizia scolastica” Art. 12 Norme di esercizio. b b Decreto Ministeriale 09 aprile 1994  “Approvazione della regola tecnico di prevenzione incendi per la costruzione  e l’esercizio delle attività turistico alberghiere.”  Art. 16 Registro dei controlli.  b b Decreto Del Presidente della Repubblica 30 giugno 1995 n°. 418  “Regolamento concernente norme di sicurezza antincendio per gli edifici   di interesse storico-artistico destinati a biblioteche ed archivi.”  Art. 10 Piani di intervento e istruzioni di sicurezza  b b Decreto Ministeriale 18 marzo 1996  “Norme di sicurezza per la costruzione e l’esercizio degli impianti sportivi.”  Art. 19 Gestione della sicurezza. b b Decreto Ministeriale19 agosto 1996  “Approvazione della regola tecnica di prevenzione incendi per la progettazione,  costruzione ed esercizio dei locali di intrattenimento e pubblico spettacolo.”  Art. 18.6 Registro della sicurezza antincendio. b b Decreto Ministeriale 22 febbraio 2006  “Approvazione della regola tecnica di prevenzione incendi, per la progettazione,  la costruzione e l’esercizio di edifici e/o locali destinati ad uffici.”  Art. 13 comma 2.

172 Guida tecnica Approfondimenti progettuali Cenni sui tipi di impianti per illuminazione   di emergenza Impianto con apparecchi autoalimentati standard  Questo tipo di impianto utilizza apparecchi che incorporano la batteria, il circuito di  ricarica ed il sensing di rete, garantendo in modo autonomo l’intervento in caso di  emergenza. Ogni ambiente può quindi prevedere uno o più apparecchi, che garantiscono  l’illuminazione in emergenza grazie alla riserva di energia contenuta nei propri  accumulatori.Il vantaggio principale risiede nella semplicità di installazione e di collegamento,   oltre al fatto che se un apparecchio si guasta tutti gli altri rimangono operativi non  cambiando di molto le condizioni di sicurezza del sistema nella sua globalità.Ogni apparecchio è un corpo illuminante autonomo che si attiva alla mancanza della  rete ordinaria e che non richiede quindi locali tecnici né linee preferenziali per  l’alimentazione. Può essere installato ovunque e la manutenzione è estremamente  ridotta.Con questa filosofia d’impianto non serve una linea dedicata per l’alimentazione  degli apparecchi di sicurezza che sono così alimentati dalle linee ordinarie.   Infatti, gli apparecchi sono mantenuti in carica dalle linee ordinarie, mentre durante i  black-out traggono l’alimentazione per il funzionamento in emergenza dalle batterie  precedentemente caricate.Tra gli apparecchi autoalimentati sono compresi anche i kit di conversione per  l’alimentazione in emergenza di tubi fluorescenti all’interno di plafoniere per  l’illuminazione ordinaria.Se necessario è possibile predisporre un sistema per effettuare a distanza  l’inibizione dell’emergenza. A seconda dei modelli si può utilizzare un semplice  interruttore oppure un telecomando Teleur  se l’apparecchio è dotato di rest mode. Schema di collegamento tipico Il collegamento deve essere fatto ad una linea non interrotta presa dal circuito locale   di alimentazione elettrica. Linea illuminazione  di emergenza Quadro   di zona Accensione lampade  ordinarie Linea di illuminazione ordinaria Schema di collegamento con inibizione dell’emergenza. Linea Illuminazione  di Emergenza Quadro   di zona Accensione Lampade Ordinarie Linea di Illuminazione Ordinaria

173 VERDE Apparecchio funzionante ROSSO  LAMPEGGIANTE Apparecchio guasto ROSSO Batteria in avaria  o scollegata.  VERDE e ROSSO ALTERNATO   Test non attivo ROSSO  LAMPEGGIANTE  VELOCE Errore di connessione VERDE  LAMPEGGIANTE Test in corso Un LED multicolore indica lo stato dell’apparecchio 0.5 Hz 2 Hz 0.5 Hz Impianti con apparecchi autoalimentati dotati di autodiagnosi Gli apparecchi di questa serie, denominata  Activa, sono equipaggiati con una  tecnologia che consente di effettuare controlli periodici, automatici ed autonomi,   sia di funzionamento che di autonomia, garantendo maggiore affidabilità e sicurezza  all’impianto. Il test funzionale viene effettuato in modo automatico ogni 7 giorni,  mentre quello di autonomia ogni 12 settimane. Eventuali anomalie vengono  segnalate da un unico LED multicolore che assume una colorazione specifica nel  caso si verifichino guasti nell’impianto. Anche in questo caso il collegamento è  estremamente, necessitando esclusivamente della alimentazione di rete, ed è del  tutto simile a quello degli apparecchi Standard. Utilizzando il telecomando Teleur è  possibile effettuare alcune funzioni in presenza di rete, come sincronizzare i test,  inibire le verifiche o richiamare il test funzionale in modo manuale ed immediato. In assenza di rete il Teleur effettua lo spegnimento dell’illuminazione di emergenza  esattamente come per gli apparecchi standard. Esempio di impianto centralizzato con soccorritore in CA. ACL ON/BATT. DARDO PLUS PRINTER Print Feed ON  OK DARDOPLUS MCL Schema di collegamento apparecchi Activa e telecomando Teleur. Linea Illuminazione  di Emergenza Quadro   di zona Accensione Lampade Ordinarie Linea di Illuminazione Ordinaria Impianto con apparecchi alimentati da gruppi soccorritori Gli impianti alimentati da gruppi soccorritori, o centralizzati, sono quelli in cui gli  apparecchi per illuminazione di emergenza (ed eventuali altre utenze privilegiate)  sono collegati ad un soccorritore remoto che è l’unica riserva e sorgente di energia  presente nel sistema.  In questo tipo di impianto sono centralizzati la batteria, il carica batterie, i circuiti  elettronici di controllo e di gestione del sistema. Il vantaggio di questi sistemi si  apprezza soprattutto quando gli ambienti sono grandi e con altezze superiori ai 4mt,  in questo caso l'impiego di un gruppo soccorritore per emergenza centralizzata può  essere sicuramente conveniente perché, in caso di black-out, l’emissione luminosa  degli apparecchi a 230 V (anche già in opera) rimane inalterata e in taluni casi  consente di avere un ottimo illuminamento in zone di particolare pericolosità.  La possibilità di utilizzare apparecchi già in opera permette anche di contenere i  costi, perché vengono utilizzati gli stessi apparati sia per l’illuminazione ordinaria sia  per l’emergenza.

174 Guida tecnica Approfondimenti progettuali Cenni sui tipi di impianti per illuminazione   di emergenza Anche negli ambienti adibiti ad uso medico, in particolare nelle sale operatorie, è  importante disporre di un'alimentazione alternativa permanente per tutte le utenze  legate alla salvaguardia del paziente (Es. lampade scialitiche, apparecchiature  elettromedicali ecc.). D’altra parte, rispetto alla semplicità dei collegamenti di un  impianto con apparecchi autoalimentati, c’è una maggiore complessità installativa e  normativa, infatti, se l’alimentazione è centralizzata occorre un  “Circuito di  Sicurezza” per alimentare gli apparecchi e/o le utenze privilegiate, ovvero le  condutture devono essere posate preferibilmente in tubazioni e cassette separate  dall’alimentazione ordinaria o, se ciò non fosse possibile, divise da un setto  separatore tra le due condutture all’interno dello stesso tubo/canale e all’interno  della stessa cassetta. Per l’installazione del soccorritore bisogna seguire anche le disposizioni normative  che fanno riferimento a questo importante sistema di sicurezza. Molto importante ai fini della gestione dell’energia è la possibilità di installare, a valle  dei gruppi soccorritori, dei dispositivi per la divisione e la protezione selettiva delle  linee. In pratica questi “Quadri” prelevano l’unica l’uscita del soccorritore e la dividono in  più linee di minore potenza, protette singolarmente e programmabili nel  funzionamento. Nella gamma sono disponibili soccorritori con uscita in corrente alternata, oltre a  gruppi no-break, con tempo d’intevento zero, progettati e realizzati nel rispetto  assoluto della sicurezza e delle norme. Impianto con sistema “Dardo” per il controllo centralizzato  dell’emergenza I Sistemi Dardo sono nati per rispondere in modo completo e prestazionale alle  esigenze più importanti connesse alla progettazione, alla gestione e al controllo  degli impianti per illuminazione d’emergenza. In tutti gli ambienti con presenza di pubblico è praticamente obbligatorio eseguire  periodicamente (normalmente ogni 6 mesi) le verifiche di funzionamento e durata  dell’impianto di emergenza, oltre a tenere costantemente aggiornato il registro dei  controlli periodici. Altro aspetto, da non sottovalutare, riguarda l’affidabilità di funzionamento, diventa  quindi indispensabile un sistema costantemente controllato in cui anche la  manutenzione è ridotta al minimo. Non meno importante è l’aspetto economico, è importante non pensare solamente  all’investimento iniziale, ma bisogna anche prendere in considerazione i costi di  manutenzione, che invece risultano essere particolarmente considerevoli nel lungo  termine; questi costi dipendono dalle disposizioni normative, dalle verifiche  periodiche richieste, dalla manutenzione e dal consumo di corrente. I sistemi di controllo centralizzato prevedono una  centralina che verifica, tramite  una linea polarizzata, gli apparecchi collegati, permettendo di individuare in modo  semplice ed immediato le anomalie ed i guasti. Schema di principio Sistema Dardo  Gli apparecchi sono dotati di un apposito circuito che dialoga con la centralina,  attraverso il quale si può impostare la  numerazione della singola lampada. Questo permette di avere l’identificazione univoca dei guasti. Le centraline permettono di effettuare periodicamente  test automatici di  funzionamento segnalando eventuali anomalie, oppure di  stampare un rapporto  scritto sull’esito delle verifiche. Le caratteristiche di semplicità e affidabilità dei sistemi Dardo sono integrate   da interessanti funzioni: b b possibilità di avere tante zone di rete quante sono le lampade (autoalimentate)  collegabili, ottenendo quindi il massimo della flessibilità di impiego; b b funzioni e segnalazioni a distanza, per comandi ed indicazioni ancora più facili   da gestire; b b gestione di impianti complessi attraverso un Personal Computer e Software  dedicato; b b integrazione semplice ed immediata tra sistemi diversi. Rete  230 V AC Rete  230 V AC Rete  230 V AC Centralina di  controllo Dardo Linea di controllo Cavo AWG24 RS485 Impianto con apparecchi predisposti con circuito d’interfaccia

175 Quando si utilizzano apparecchi autoalimentati è necessaria solamente una  linea  bifilare polarizzata che dalla centralina raggiunge tutte le lampade, mentre  l’ alimentazione di rete viene prelevata direttamente dal quadro di zona. Esempio di impianto autoalimentato con controllo tramite Centralina Dardo Plus.

176 Guida tecnica I vantaggi che si possono ottenere sono essenzialmente di tipo legislativo   ed economico: b b i controlli periodici consentono agli addetti alla manutenzione di intervenire  tempestivamente in caso di guasto, e quindi mantenere l’impianto in linea con le  norme di sicurezza. Allo stesso tempo, la stampa degli esiti dei test (quando  disponibile) corredata di giorno e ora, può essere allegata al registro dei controlli  periodici; b b si realizzano significativi risparmi sui costi di mantenimento dell’impianto di  emergenza, rendendo così possibile un suo ammortamento nell’arco di pochi anni.Questo perché i sistemi Dardo permettono di ridurre drasticamente il tempo richiesto  per i controlli da parte del personale responsabile della manutenzione, limitandolo  alla tenuta dei registri.L’utilizzo periodico dell’impianto fa sì che la vita degli accumulatori si ottimizzi,  rendendo perciò minori i costi di sostituzione, che nel lungo periodo rappresentano  l’elemento più oneroso dell’impianto di illuminazione di emergenza.In definitiva, i sistemi Dardo garantiscono nel tempo un'economia di gestione che  compensa notevolmente il maggior costo iniziale e con la certezza di un impianto  sempre efficiente in condizioni d'emergenza.Quando si utilizzano apparecchi alimentati da un soccorritore centralizzato sono  necessarie due linee, una bifilare polarizzata che dalla centralina raggiunge tutte le  lampade per il controllo, mentre l’alimentazione viene prelevata direttamente dal  soccorritore. Esempio di impianto centralizzato con controllo tramite Centralina Dardo Plus. Linea alimentazione Linea di controllo Approfondimenti progettuali Cenni sui tipi di impianti per illuminazione   di emergenza

177 Guida tecnica Approfondimenti progettuali La supervisione La gestione da posizione remota permette di realizzare test di verifica oppure di  visualizzare, in modo estremamente preciso, lo stato dell’impianto consentendo di  effettuare interventi mirati, con l’esatta identificazione della lampada interessata e  del tipo di guasto intervenuto. Supervisione con PC di impianto con Centraline Dardo Plus. Software di comunicazione e gestione degli impianti Dardo da PC centrale  “Dardo PC LITE” e “Dardo PC MAP” sono programmi per la supervisione dei  sistemi realizzati con centraline  Dardo Plus, Dardo 2 che garantiscono un concreto  aiuto all’utente nell'organizzazione delle manutenzioni e nella verifica degli impianti  per illuminazione di sicurezza attraverso un personal computer.I programmi possono controllare fino ad un massimo di 32 Centraline Dardo, di  qualsiasi tipo, e comunicano con le centraline Dardo dell’impianto tramite una linea  dedicata RS485 oppure via Modem. b b Nella realizzazione di impianti particolarmente complessi,  Dardo PC LITE risulta  molto interessante per la diagnosi e la pianificazione degli interventi di manutenzione b b L’impiego del programma  Dardo PC MAP è indispensabile per la diagnosi di  impianti molto estesi, fornendo la localizzazione esatta degli apparecchi guasti e il  tipo di problema riscontrato.L’utente può inserire, infatti, planimetrie in formato BMP, JPG o GIF su cui  posizionare in modo preciso gli apparecchi di emergenza, in caso di guasto di uno o  più apparecchi il programma evidenzierà sulla pianta le lampade in anomalia.“Dardo PC LITE” e “Dardo PC MAP” consentono sia la supervisione di impianti  collegati localmente in linea RS485 sia di sistemi collegati attraverso una rete  Ethernet.

178 Guida tecnica Approfondimenti progettuali La supervisione Esempio di controllo integrato e supervisione con unico PC dei sistemi formati da centraline Dardo Plus,e Dardo2.

179 Guida tecnica Esempi applicativi Luogo di pubblico spettacolo Teatri, cinema, sale da ballo, sale per conferenze, sale per concerti, per esposizioni  riunioni di pubblico spettacolo in genere.Illuminazione delle vie di esodo Deve permettere a tutte le persone di accedere ad un luogo sicuro, assicurando  l’illuminazione delle vie di fuga, degli ostacoli, dei cambi di direzione, delle uscite e  fornendo indicazioni chiare e precise sul percorso più breve da seguire.  L’illuminamento non deve essere inferiore a 5 lux,comprese scale e porte. I segnali di sicurezza per le vie di esodo devono rimanere sempre accesi, alimentati  sia dall’alimentazione ordinaria sia da quella di emergenza.Illuminazione antipanico Deve essere installata in ogni ambiente frequentato dal pubblico e deve permettere  alle persone presenti di individuare le vie di esodo più vicine senza che insorga  il panico. L’illuminamento non deve essere inferiore a 2 lux ad 1 m dal pavimentoAlimentazione di riserva L’Alimentazione di Riserva si occupa dei circuiti e delle utenze di un impianto che  devono essere sotto continuità, o che si vogliono mantenere tali, ma che non  rappresentano una criticità per la sicurezza delle persone, consentendo di  continuare o terminare insicurezza l’attività ordinaria. Le soluzioni progettuali proposte sono in funzione delle dimensioni  dell’ambiente e del numero di persone potenzialmente presenti all’interno   del locale. b b Fino a 20 apparecchi (Piccolo impianto) Illuminazione di sicurezza con apparecchi autoalimentati dotati di autodiagnosi  “Activa”, con autonomia di un ora e tempo di ricarica 12 ore.   Il grado di protezione deve essere almeno IP40 tranne per i locali tecnici e per quelli  con condizioni particolari di umidità o polvere dove deve essere IP65.   Il funzionamento può essere di sola emergenza.   Segnalazione di Sicurezza con apparecchi autoalimentati dotati di autodiagnosi  Activa, con autonomia di un ora e tempo di ricarica 12 ore.   Il funzionamento deve essere di tipo permanente con segnale sempre illuminato.  Gli apparecchi della serie Activa segnalano eventuali anomalie attraverso un led  multicolore che in caso di guasto passa dallo stato di verde fisso a quello di rosso  lampeggiante. È consigliabile utilizzare il telecomando Teleur per effettuare alcune  funzioni in presenza di rete: sincronizzare i test, inibire le verifiche o richiamare il test  funzionale in modo manuale ed immediato.I prodotti della serie Activa sono: Universal; Slim Signal; Astro Signal;   Quick Signal e Click Signal. b b Fino a 100 apparecchi (Medio impianto) Illuminazione di sicurezza con centralina di controllo Dardo Plus e apparecchi  autoalimentati dotati di diagnosi centralizzata “Dardo”; autonomia di un ora e tempo  di ricarica 12 ore. Il grado di protezione deve essere almeno IP40 tranne   per i locali tecnici e per quelli con condizioni particolari di umidità o polvere dove  deve essere IP65. Il funzionamento può essere di sola emergenza. Segnalazione di  Sicurezza con apparecchi autoalimentati dotati di diagnosi centralizzata Dardo,con  autonomia di un ora e tempo di ricarica 12 ore. Il funzionamento deve essere di tipo  permanente con segnale sempre illuminato.   v La Centralina Dardo Plus controlla fino a 100 apparecchi Dardo tramite una linea  BUS bifilare polarizzata, segnalando eventuali anomalie direttamente sul display a  bordo. Dalla tastiera dell’unità di controllo è possibile richiedere test immediati di  autonomia e funzionali. Il collegamento del modulo opzionale Dardo Plus Printer  permette di avere un documento stampato con lo stato dell’impianto.   v Proposte di prodotti: Centralina Dardo Plus; Universal Dar; Exiway One Dar;   Slim Signal Dar; Astro Signal Dar. OpzionI: Modulo Dardo Plus Printer. Esempio di Sistema Dardo Plus.

180 Guida tecnica Esempi applicativi b b Fino a 250 apparecchi (Medio/Grande impianto) Illuminazione di sicurezza con Centraline di controllo Dardo Plus e apparecchi  autoalimentati dotati di diagnosi centralizzata “Dardo”; autonomia di un ora e tempo  di ricarica 12 ore. Il grado di protezione deve essere almeno IP40 tranne per i locali  tecnici e per quelli con condizioni particolari di umidità o polvere dove deve essere  IP65. Il funzionamento può essere di sola emergenza. Segnalazione di Sicurezza  con apparecchi autoalimentati dotati di diagnosi centralizzata Dardo, con autonomia  di un ora e tempo di ricarica 12 ore. Il funzionamento deve essere di tipo permanente  con segnale sempre illuminato. La Centralina Dardo Plus controlla fino a 100  apparecchi Dardo tramite una linea BUS bifilare polarizzata, segnalando eventuali  anomalie direttamente sul display a bordo. Dalla tastiera dell’unità di controllo è  possibile richiedere test immediati di autonomia e funzionali. Per il controllo di tutti gli  apparecchi è possibile interconnettere tra loro fino a 4 centraline per la gestione di  max 400 apparati, mentre il collegamento del modulo opzionale Dardo Plus Printer,  unico per le 4 centraline, permette di avere un documento stampato con lo stato  dell’impianto.   v I prodotti della serie Dardo sono: Universal; N.Rapida; Slim Signal;   Astro Signal; Quick Signal e Click Signal; Centralina Dardo Plus;   v opzione: Modulo Dardo Plus Printe, Dardo PC LITE software di supervisione   per il controllo. ON OK DARDOPLUS ON OK DARDOPLUS ON OK DARDOPLUS ON OK DARDOPLUS ON/BATT. DARDO PLUS PRINTER Print Feed Collegamento in interconnessione RS485 di 4 Centraline Dardo Plus. Collegamento in interconnessione RS485 di 4 Centraline Dardo Plus e supervisione con PC.

181 b b Oltre 250 apparecchi (Grande impianto) Soluzione impiantistica Mista Illuminazione di sicurezza con Centraline di controllo Dardo Plus e apparecchi  centralizzati MCS alimentati da soccorritore Powersin; autonomia di un ora e tempo  di ricarica 12 ore. Il grado di protezione deve essere almeno IP40 tranne   per i locali tecnici e per quelli con condizioni particolari di umidità o polvere dove  deve essere IP65. Il funzionamento può essere di sola emergenza. Segnalazione di Sicurezza con apparecchi autoalimentati dotati di diagnosi  centralizzata Dardo, con autonomia di un ora e tempo di ricarica 12 ore.   Il funzionamento deve essere di tipo permanente con segnale sempre illuminato. La Centralina  Dardo Plus controlla fino a 100 apparecchi Dardo tramite una linea  BUS bifilare polarizzata, segnalando eventuali anomalie direttamente sul display a  bordo. Dalla tastiera dell’unità di controllo è possibile richiedere test immediati di  autonomia e funzionali. Per il controllo di tutti gli apparecchi è possibile  interconnettere tra loro fino a 4 centraline per la gestione di max 400 apparati,  mentre il collegamento del modulo opzionale Dardo Plus Printer, unico per le 4  centraline, permette di avere un documento stampato con lo stato dell’impianto. Per un numero maggiore di apparecchi è necessario utilizzare la supervisione con  PC e software Dardo PC-LITE o Dardo PC-MAP, che permette la connessione di un  numero massimo di 32 centraline. La supervisione può essere fatta  contemporaneamente sia su centraline che controllano apparecchi centralizzati sia  su quelle che controllano apparecchi autoalimentati. Tabella riassuntiva pubblico spettacolo Le disposizioni si applicano a teatri, cinematografi, sale per concerti o da ballo, per  esposizioni, conferenze o riunioni di pubblico spettacolo in genere. Le norme  tecniche e legislative applicabili sono:  DM 19/08/1996 – CEI 64-8/7 – Circ.M. 16/51  – RD 07/11/1942 - UNI EN 1838 - GUIDA CEI 64-54DL 19/09/1994 n.626 - EN 50172. Apparecchi previsti Sistema consigliato Requisiti meno di 20 apparecchi Serie Activa con autodiagnosi Aut: 1 h - Ric.: 12 h  Funzionam.: NP  Segnalazione: P IP40/IP65 da 20 a 100 apparecchi Sistema Dardo con diagnosi centralizzata Aut: 1 h - Ric.: 12 h Funzionam.: NP Segnalazione: P IP40/IP65 da 100 a 250 apparecchi Sistema Dardo con diagnosi centralizzata e  supervisione con PC (opzionale) Aut: 1 h - Ric.: 12 h Funziona.: NP Segnalazione: P IP40/IP65 oltre 250 apparecchi Impianto combinato con apparecchi  autonomi e centralizzati e Sistema Dardo  con diagnosi centralizzata e supervisione  con PC Aut: 1 h - Ric.: 12 h Funzionam.: NP Segnalazione: P IP40/IP65 Apparecchi adatti ad essere  utilizzati in questi ambienti e  con i sistemi preposti. Slim Signal Dardo Plus System Mastersin Duo ACL MCL MCP Le soluzioni progettuali proposte sono in funzione  delle dimensioni dell’ambiente e del numero di  persone potenzialmente presenti all’interno   del locale. Exiway Plus LED

182 Guida tecnica Esempi applicativi Luoghi adibiti ad uso medico Locali ad uso medico, case di cura private, costruzioni ospedaliere, cliniche,  ambulatori medici e veterinari.Illuminazione delle vie di esodo Deve permettere a tutte le persone di accedere ad un luogo sicuro, assicurando  l’illuminazione delle vie di fuga, degli ostacoli, dei cambi di direzione, delle uscite  e fornendo indicazioni chiare e precise sul percorso più breve da seguire.  L’illuminamento non deve essere inferiore a 5 lux ad 1 m dal piano di calpestio,  comprese scale e porte. Illuminazione antipanico Deve essere presente negli ambienti con presenza di personale e/o frequentato dal  pubblico, come la centrale termica, il locale ascensori, il centro di calcolo, le cucine e  i locali medici di gruppo 1 e 2; deve permettere alle persone presenti di individuare le  vie di esodo più vicine senza che insorga il panico. È consigliabile che in questi  ambienti l’illuminamento non sia inferiore a 2 lux ad 1 m dal pavimentoAlimentazione di riserva L’Alimentazione di Riserva si occupa dei circuiti e delle utenze di un impianto che  devono essere sotto continuità, o che si vogliono mantenere tali, ma che non  rappresentano una criticità per la sicurezza delle persone, consentendo di  continuare o terminare in sicurezza l’attività ordinaria. Tabella riassuntiva dei locali medici Le disposizioni si applicano a locali ad uso medico, case di cura private, costruzioni  ospedaliere, cliniche, ambulatori medici e veterinari. Le norme tecniche e legislative  applicabili sono:  DM 18/09/02 – CEI 64-8/7 Sez. 710 – DM 8/3/1985 - DM 5/8/1977  - DDF 29/7/1939 - UNI EN 1838DL 19/09/1994 n.626 - EN 50172 Apparecchi previsti Sistema consigliato Requisiti meno di 20 apparecchi Serie Activa con autodiagnosi Aut: 2 h - Ric.: 12 h  Funzionam.: NP  Segnalazione: NP (consigliata: P) IP40/IP65 da 20 a 100 apparecchi Sistema Dardo con diagnosi centralizzata Aut: 2 h - Ric.: 12 h Funzionam.: NP Segnalazione: NP (consigliata: P) IP40/IP65 da 100 a 250 apparecchi Sistema Dardo con diagnosi centralizzata e  supervisione con PC (opzionale) Aut: 2 h - Ric.: 12 h Funziona.: NP Segnalazione: NP (consigliata: P) IP40/IP65 oltre 250 apparecchi Impianto combinato con apparecchi  autonomi e centralizzati e Sistema Dardo  con diagnosi centralizzata e supervisione  con PC Aut: 2 h - Ric.: 12 h  Funzionam.: NP Segnalazione: NP (consigliata: P) IP40/IP65 Le soluzioni progettuali proposte sono in funzione delle dimensioni  dell’ambiente e del numero di persone potenzialmente presenti all’interno   del locale. Apparecchi adatti ad essere utilizzati in questi ambienti   e con i sistemi preposti. Exiway One HF Slim Signal Dardo Plus System ACL MCL MCP Mastersin Duo

183 Attività turistico alberghiere Alberghi, motel, villaggi, affitta camere, case per vacanze, agriturismo, ostelli,   rifugi alpini, residence. Illuminazione delle vie di esodo Deve permettere a tutte le persone di accedere ad un luogo sicuro, assicurando  l’illuminazione delle vie di fuga, degli ostacoli, dei cambi di direzione, delle uscite  e fornendo indicazioni chiare e precise sul percorso più breve da seguire. L’illuminamento non deve essere inferiore a 5 lux,comprese scale e porteIlluminazione antipanico  Deve essere installata in ogni ambiente frequentato dal pubblico e deve permettere  alle persone presenti di individuare le vie di esodo più vicine senza che insorga il  panico. L’illuminamento non deve essere inferiore a 2 lux ad 1 m dal pavimento.Alimentazione di riserva L’Alimentazione di Riserva si occupa dei circuiti e delle utenze di un impianto che  devono essere sotto continuità, o che si vogliono mantenere tali, ma che non  rappresentano una criticità per la sicurezza delle persone, consentendo di  continuare o terminare in sicurezza l’attività ordinaria. Tabella riassuntiva attività turistico alberghiere Le disposizioni si applicano a locali con più di 25 posti letto, come alberghi, motel,  villaggi, affitta camere, case per vacanze, agriturismo, ostelli, rifugi alpini, residence.  Le norme tecniche e legislative applicabili sono:  DM 09/04/1994 – UNI EN 1838 -  GUIDA CEI 64-55DL 19/09/1994 n.626 - EN 50172. Apparecchi previsti Sistema consigliato Requisiti meno di 20 apparecchi Serie Activa con autodiagnosi Aut: 1 h - Ric.: 12 h  Funzionam.: NP  Segnalazione: NP (consigliata: P) IP40/IP65 da 20 a 100 apparecchi Sistema Dardo con diagnosi centralizzata Aut: 1 h - Ric.: 12 h Funzionam.: NP Segnalazione: NP (consigliata: P) IP40/IP65 da 100 a 250 apparecchi Sistema Dardo con diagnosi centralizzata e  supervisione con PC (opzionale) Aut: 1 h - Ric.: 12 h Funziona.: NP Segnalazione: NP (consigliata: P) IP40/IP65 oltre 250 apparecchi Impianto combinato con apparecchi  autonomi e centralizzati e Sistema Dardo  con diagnosi centralizzata e supervisione  con PC Aut: 1 h - Ric.: 12 h  Funzionam.: NP Segnalazione: NP (consigliata: P) IP40/IP65 Le soluzioni progettuali proposte sono in funzione delle dimensioni  dell’ambiente e del numero di persone potenzialmente presenti all’interno   del locale. Apparecchi adatti ad essere utilizzati in questi ambienti   e con i sistemi preposti. Exiway Plus Slim Signal Dardo Plus System Mastersin Duo ACL MCL MCP

184 Guida tecnica Esempi applicativi Edifici scolastici Edifici e locali adibiti a scuole, di ogni ordine grado e tipo, asili infantili, collegi,  accademie e simili per oltre 100 persone presenti. Illuminazione delle vie di esodo Deve permettere a tutte le persone di accedere ad un luogo sicuro, assicurando  l’illuminazione delle vie di fuga, degli ostacoli, dei cambi di direzione, delle uscite e  fornendo indicazioni chiare e precise sul percorso più breve da seguire.  L’illuminamento non deve essere inferiore a 5 lux,comprese scale e porte. NB: Deve essere alimentato da un circuito di sicurezza anche il sistema di allarme e di diffusione  sonora. Illuminazione antipanico Deve essere installata in ogni ambiente frequentato dal pubblico e deve permettere  alle persone presenti di individuare le vie di esodo più vicine senza che insorga il  panico. L’illuminamento non deve essere inferiore a 2 lux ad 1 m dal pavimento.  Quando gli edifici scolastici prevedono ambienti dove si possono riunire un alto  numero di persone, come aule magne per conferenze o impianti dove si svolgono  eventi sportivi importanti, le caratteristiche di queste aree devono rispondere ai  requisiti degli ambienti di pubblico spettacolo.Alimentazione di riserva L’Alimentazione di Riserva si occupa dei circuiti e delle utenze di un impianto che  devono essere sotto continuità, o che si vogliono mantenere tali, ma che non  rappresentano una criticità per la sicurezza delle persone, consentendo di  continuare o terminare in sicurezza l’attività ordinaria. Tabella riassuntiva edifici scolastici Le disposizioni si applicano alle scuole di ogni ordine grado e tipo, asili infantili,  collegi, accademie e simili. Le norme tecniche e legislative applicabili sono: DM 08/03/1985 – UNI EN 1838 – GUIDA CEI 64-52DL 19/09/1994 n.626 -   EN 50172. Apparecchi previsti Sistema consigliato Requisiti meno di 20 apparecchi Serie Activa con autodiagnosi Aut: 30’ - Ric.: 12 h  Funzionam.: NP  Segnalazione: NP (consigliata: P) IP40/IP65 da 20 a 100 apparecchi Sistema Dardo con diagnosi centralizzata Aut: 30’ - Ric.: 12 h Funzionam.: NP Segnalazione: NP (consigliata: P) IP40/IP65 da 100 a 250 apparecchi Sistema Dardo con diagnosi centralizzata e  supervisione con PC (opzionale) Aut: 30’ - Ric.: 12 h Funziona.: NP Segnalazione: NP (consigliata: P) IP40/IP65 oltre 250 apparecchi Impianto combinato con apparecchi  autonomi e centralizzati e Sistema Dardo  con diagnosi centralizzata e supervisione  con PC Aut: 30’ - Ric.: 12 h  Funzionam.: NP Segnalazione: NP (consigliata: P) IP40/IP65 Le soluzioni progettuali proposte sono in funzione delle dimensioni  dell’ambiente e del numero di persone potenzialmente presenti all’interno   del locale. Apparecchi adatti ad essere utilizzati in questi ambienti   e con i sistemi preposti. Slim Signal Dardo Plus System ACL MCL MCP Exiway One HF Mastersin Duo

185 Centri commerciali Grandi magazzini, centri commerciali, ipermercati (superiori a 400 m 2 ).  Illuminazione delle vie di esodo Deve permettere a tutte le persone di accedere ad un luogo sicuro, assicurando  l’illuminazione delle vie di fuga, degli ostacoli, dei cambi di direzione, delle uscite e  fornendo indicazioni chiare e precise sul percorso più breve da seguire.  L’illuminamento non deve essere inferiore a 10 lux,comprese scale e porte. I segnali di sicurezza per le vie di esodo devono rimanere sempre accesi, alimentati  sia dall’alimentazione ordinaria sia da quella di emergenza.Illuminazione antipanico Deve essere installata in ogni ambiente con presenza di pubblico e deve permettere  alle persone presenti di individuare le vie di esodo più vicine senza che insorga il  panico. L’illuminamento non deve essere inferiore a 5 lux ad 1 m dal pavimento.Alimentazione di riserva L’Alimentazione di Riserva si occupa dei circuiti e delle utenze di un impianto che  devono essere sotto continuità, o che si vogliono mantenere tali, ma che non  rappresentano una criticità per la sicurezza delle persone, consentendo di  continuare o terminare in sicurezza l’attività ordinaria. Tabella riassuntiva centri commerciali Le disposizioni si applicano a grandi magazzini, centri commerciali, ipermercati  (superiori a 400 m 2 ). Le norme tecniche e legislative applicabili sono:  DM 27/7/2010 - DM 08/03/1985 -  UNI EN 1838 - GUIDA CEI 64-51DL 19/09/1994 n.626 - EN 50172. Apparecchi previsti Sistema consigliato Requisiti meno di 20 apparecchi Serie Activa con autodiagnosi Aut: 1 h 30' - Ric.: 12 h  Funzionam.: NP  Segnalazione: P IP40/IP65 da 20 a 100 apparecchi Sistema Dardo con diagnosi centralizzata Aut: 1 h 30' - Ric.: 12 h Funzionam.: NP Segnalazione: P IP40/IP65 da 100 a 250  apparecchi Sistema Dardo con diagnosi centralizzata  e supervisione con PC (opzionale) Aut: 1 h 30' - Ric.: 12 h Funziona.: NP Segnalazione: P IP40/IP65 oltre 250 apparecchi Impianto combinato con apparecchi  autonomi e centralizzati e Sistema Dardo  con diagnosi centralizzata e supervisione  con PC Aut: 1 h 30' - Ric.: 12 h  Funzionam.: NP Segnalazione: P IP40/IP65 Le soluzioni progettuali proposte sono in funzione delle dimensioni  dell’ambiente e del numero di persone potenzialmente presenti all’interno   del locale. Apparecchi adatti ad essere utilizzati in questi ambienti   e con i sistemi preposti. Guardian Slim Signal Dardo Plus System ACL MCL MCP Mastersin Duo

186 Guida tecnica Esempi applicativi Luoghi pregevoli per arte e storia Archivi, biblioteche, collezioni, esposizioni, luoghi di culto in edifici pregevoli per arte  e storia, mostre,musei, pinacoteche.Illuminazione delle vie di esodo Deve permettere a tutte le persone di accedere ad un luogo sicuro, assicurando  l’illuminazione delle vie di fuga, degli ostacoli, dei cambi di direzione, delle uscite e  fornendo indicazioni chiare e precise sul percorso più breve da seguire.  L’illuminamento non deve essere inferiore a 5 lux,comprese scale e porte.Illuminazione antipanico Deve essere installata in ogni ambiente frequentato dal pubblico e deve permettere  alle persone presenti di individuare le vie di esodo più vicine senza che insorga  il panico. L’illuminamento non deve essere inferiore a 2 lux ad 1 m dal pavimento.  L’illuminazione di sicurezza è necessaria anche dove sono installati dispositivi di  video controllo, o dove si possono determinare pericoli per le persone o per le opere  oggetto di tutela. NB. All’interno di luoghi pregevoli è opportuno considerare la possibilità di utilizzare soccorritori  centralizzati per l’illuminazione di sicurezza, questo per evitare di posizionare apparecchi  aggiuntivi che spesso alterano l’architettura degli edifici. Alimentazione di riserva L’Alimentazione di Riserva si occupa dei circuiti e delle utenze di un impianto che  devono essere sotto continuità, o che si vogliono mantenere tali, ma che  non rappresentano una criticità per la sicurezza delle persone, consentendo  di continuare o terminare in sicurezza l’attività ordinaria. Tabella riassuntiva luoghi pregevoli Le disposizioni si applicano a archivi, biblioteche, collezioni, esposizioni, luoghi di  culto in edifici pregevoli per arte e storia, mostre, musei, pinacoteche. Le norme tecniche e legislative applicabili sono:  DM 20/05/92 – DPR 30/06/95 -  UNI EN 1838 - CEI 64-15 - DL 19/09/1994 n.626 - EN 50172. Apparecchi previsti Sistema consigliato Requisiti meno di 20 apparecchi Serie Activa con autodiagnosi Aut: 1 h - Ric.: 12 h  (intervallo di chiusura)  Funzionam.: NP  Segnalazione: P (consigliato P) IP40/IP65 da 20 a 100 apparecchi Sistema Dardo con diagnosi centralizzata Aut: 1 h - Ric.: 12 h (intervallo di chiusura)  Funzionam.: NP  Segnalazione: P (consigliato P) IP40/IP65 da 100 a 250 apparecchi Sistema Dardo con diagnosi centralizzata   e supervisione con PC (opzionale) Aut: 1 h - Ric.: 12 h (intervallo di chiusura)  Funzionam.: NP  Segnalazione: P (consigliato P) IP40/IP65 oltre 250 apparecchi Impianto combinato con apparecchi  autonomi e centralizzati e Sistema Dardo  con diagnosi centralizzata e supervisione  con PC Aut: 1 h - Ric.: 12 h  (intervallo di chiusura)  Funzionam.: NP  Segnalazione: P (consigliato P) IP40/IP65 Le soluzioni progettuali proposte sono in funzione delle dimensioni  dell’ambiente e del numero di persone potenzialmente presenti all’interno   del locale. Apparecchi adatti ad essere utilizzati in questi ambienti   e con i sistemi preposti. Exiway Plus HF Slim Signal Dardo Plus System ACL MCL MCP Mastersin Duo

187 Guida tecnica b b Autonomia: è la minima garantita per 4 anni secondo le normative (in ore). b b Flusso medio: è il flusso medio (in lumen), in emergenza, nel periodo di autonomia,  quindi è il parametro da utilizzare per il calcolo di dimensionamento   dei progetti. b b Flusso medio S.A.: è il flusso medio (in lumen), in condizioni di NON emergenza,  effettivamente erogato da apparecchi in funzionamento permanante (S.A.). b b Flusso nominale di lampada: Descrizione  Immagine Sigla (IEC) Potenza Attacco Diametro   (mm) Lunghezza  (mm) Flusso   (lm) Lampada fluorescente  lineare FD 4 W 6 W 8 W G5 G5 G5 16 16 16 136 212 288 120 240 350 FD 18 W 36 W 58 W G13 G13 G13 26 26 26 590 1200 1500 1150 2450 4500 Lampada fluorescente  compatta FSD 5 W 11 W 2G7 2G7 27 27 85 215 250 900 FSD 24 W 40 W 2G11 2G11 27 27 320 535 1800 3500 Tabella resistenza chimica delle materie plastiche  Agente chimico Lampade illuminazione Agente chimico Lampade segnalazione Exiway One, Exiway Plus,  Europa, Everdry, Guardian,  Record DL626, Universal,  Luxa Rilux Slim Signal, Astro Signal,   Slim Teatro, Domina Guida,  Quick Signal, Click Signal Acido Cloridrico 35% Parz.Resistente Parz.Resistente Acido Cloridrico 35% Parz.Resistente Acido Solforico 40% Resistente Parz.Resistente Acido Solforico 40% Resistente Acetone Non Resistente Non Resistente Acetone Non Resistente Acido Acet. Al 10% Resistente Resistente Acido Acet. Al 10% Resistente Acqua calda Parz.Resistente Parz.Resistente Acqua calda Parz.Resistente Acqua, acq. Mar., fredda Resistente Resistente Acqua, acq. Mar., fredda Resistente Alcool etilico Resistente Resistente Alcool etilico Resistente Ammoniaca, sol. Acquosa Non Resistente Non Resistente Ammoniaca, sol. Acquosa Non Resistente Benzina Resistente Non Resistente Benzina Resistente Benzolo Non Resistente Non Resistente Benzolo Non Resistente Bevande alcoliche Resistente Resistente Bevande alcoliche Resistente Detersivi lavastov. Parz.Resistente Parz.Resistente Detersivi lavastovoviglie Parz.Resistente Diclorometano Non Resistente Non Resistente Diclorometano Non Resistente Etiletere Non Resistente Non Resistente Etiletere Non Resistente Idrocarburi fluor. Non Resistente Non Resistente Idrocarburi fluor. Non Resistente Latte Resistente Resistente Latte Resistente Liscive da bucato Parz.Resistente Parz.Resistente Liscive da bucato Parz.Resistente Olio Lubrorefrigerante da taglio Non Resistente Non Resistente Olio Lubrorefrigerante da taglio Non Resistente Metanolo Non Resistente Resistente Metanolo Non Resistente Oli e grassi alimentari Resistente Non Resistente Oli e grassi alim. Resistente Oli e grassi minerali Resistente Parz.Resistente Oli e grassi min. Resistente Olio Diesel-nafta Parz.Resistente Parz.Resistente Olio Diesel-nafta Parz.Resistente Ozono Resistente Resistente Ozono Resistente Percloroetilene Non Resistente Non Resistente Percloroetilene Non Resistente Soluz. Acquosa sapon. Resistente Resistente Soluz. Acquosa sapon. Resistente Succhi di frutta Resistente Resistente Succhi di frutta Resistente Toluolo Non Resistente Non Resistente Toluolo Non Resistente Tricloroetilene Non Resistente Non Resistente Tricloroetilene Non Resistente N.B. Per un corretto funzionamento nel caso di installazioni effettuate in ambienti particolari, ad esempio officine meccaniche, è bene consultare la tabella  allegata. Poiché la compatibilità tra tipo di materiale plastico ed agente chimico varia in funzione delle concentrazioni e della temperatura, la tabella è da  considerarsi indicativa.   Avvertenza per apparecchi con batterie al piombo In caso di lunghi periodi di inattività dell’apparecchio, al fine di garantirne un corretto funzionamento, è necessario effettuare una ricarica periodica delle batterie  al Piombo (almeno una volta ogni 6 mesi). Caratteristiche tecniche

188 Guida tecnica Agente chimico Toplux, Sublux, Securlux Granlux, Maxilux, caricatore Team,  caricatore Lux 2000, Mylight Team, Lux 2000, N.Jodiolux Acido Cloridrico 35% Parzialmente Resistente Parzialmente Resistente Non Resistente Acido Solforico 40% Parzialmente Resistente Resistente Non Resistente Acetone Non Resistente Non Resistente Resistente Acido Acetico Al 10% Resistente Resistente Non Resistente Acqua calda Resistente Parzialmente Resistente Parzialmente Resistente Acqua, acqua Marina, fredda Resistente Resistente Resistente Alcool etilico Parzialmente Resistente Resistente Resistente Ammoniaca, soluzione acquosa Resistente Non Resistente Resistente Benzina Resistente Resistente Resistente Benzolo Non Resistente Non Resistente Resistente Bevande alcoliche Resistente Resistente Resistente Detersivi lavastoviglie Resistente Parzialmente Resistente Parzialmente Resistente Diclorometano Non Resistente Non Resistente Parzialmente Resistente Etiletere Non Resistente Non Resistente Resistente Idrocarburi fluorurati Non Resistente Non Resistente Resistente Latte Resistente Resistente Resistente Liscive da bucato Resistente Parzialmente Resistente Resistente Olio Lubrorefrigerante da taglio Non Resistente Non Resistente Resistente Metanolo Parzialmente Resistente Non Resistente Parzialmente Resistente Oli e grassi alimentari Resistente Resistente Resistente Oli e grassi minerali Resistente Resistente Resistente Olio Diesel-nafta Resistente Parzialmente Resistente Resistente Ozono Resistente Resistente Non Resistente Percloroetilene Non Resistente Non Resistente Parzialmente Resistente Soluzione Acquosa sapon. Resistente Resistente Resistente Succhi di frutta Resistente Resistente Parzialmente Resistente  Toluolo Non Resistente Non Resistente Resistente Tricloroetilene Non Resistente Non Resistente Parzialmente Resistente N.B. Per un corretto funzionamento nel caso di installazioni effettuate in ambienti particolari, ad esempio officine meccaniche, è bene consultare la tabella allegata.     Poiché la compatibilità tra tipo di materiale plastico ed agente chimico varia in funzione delle concentrazioni e della temperatura, la tabella è da considerarsi  indicativa.  Tabella resistenza chimica delle materie plastiche  lampade portatili  Caratteristiche tecniche

189 Guida tecnica Spacing table Serie Exiway OVA34300  Vedere codice OVA34300 ...............................................................OVA34300 OVA34301 ...............................................................OVA34300 OVA34302 ...............................................................OVA34302 OVA34303 ...............................................................OVA34302 OVA34304 ...............................................................OVA34304 OVA34305 ...............................................................OVA34304 OVA34306 ...............................................................OVA34304 OVA34307 ...............................................................OVA34304 OVA34308 ...............................................................OVA34308 OVA34309 ...............................................................OVA34308 OVA34310 ...............................................................OVA34308 OVA34311 ...............................................................OVA34308 OVA34312 ...............................................................OVA34312 OVA34313 ...............................................................OVA34313 OVA34314 ...............................................................OVA34314 OVA34315 ...............................................................OVA34315 OVA34316 ...............................................................OVA34316 OVA34317 ...............................................................OVA34317 OVA34318 ...............................................................OVA34316 OVA34319 ...............................................................OVA34317 OVA34320 ...............................................................OVA34320 OVA34321 ...............................................................OVA34320 OVA34322 ...............................................................OVA34322 OVA34323 ...............................................................OVA34322 OVA34324 ...............................................................OVA34324 OVA34325 ...............................................................OVA34325 OVA34326 ...............................................................OVA34324 OVA34327 ...............................................................OVA34325 OVA34328 ...............................................................OVA34328 OVA34329 ...............................................................OVA34328 OVA34330 ...............................................................OVA34330 OVA34331 ...............................................................OVA34330 OVA34360 ...............................................................OVA34360 OVA34361 ...............................................................OVA34360 OVA34362 ...............................................................OVA34362 OVA34363 ...............................................................OVA34363 OVA34364 ...............................................................OVA34313 OVA34365 ...............................................................OVA34313 OVA34366 ...............................................................OVA34366 OVA34367 ...............................................................OVA34367 OVA34368 ...............................................................OVA34367 OVA34369 ...............................................................OVA34369 OVA34370 ...............................................................OVA34369 OVA34371 ...............................................................OVA34371 OVA34372 ...............................................................OVA34372 OVA34373 ...............................................................OVA34373 OVA34374 ...............................................................OVA34373 OVA34375 ...............................................................OVA34373 OVA34376 ...............................................................OVA34376 OVA34377 ...............................................................OVA34377 OVA34390 ...............................................................OVA34390 OVA34391 ...............................................................OVA34390 OVA34392 ...............................................................OVA34392 OVA34400 OVA34400 ...............................................................OVA34400 OVA34401 ...............................................................OVA34401 OVA34402 ...............................................................OVA34401 OVA34403 ...............................................................OVA34403 OVA34404 ...............................................................OVA34403 OVA34405 ...............................................................OVA34403 OVA34406 ...............................................................OVA34403 OVA34407 ...............................................................OVA34407 OVA34408 ...............................................................OVA34407 OVA34409 ...............................................................OVA34407 OVA34410 ...............................................................OVA34407 OVA34411 ............................................................... OVA34411 OVA34412 ...............................................................OVA34412 OVA34413 ...............................................................OVA34413 OVA34414 ...............................................................OVA34414 OVA34415 ...............................................................OVA34415 OVA34416 ...............................................................OVA34416 OVA34417 ...............................................................OVA34415 OVA34418 ...............................................................OVA34416 OVA34419 ...............................................................OVA34419 OVA34420 ...............................................................OVA34419 OVA34421 ...............................................................OVA34421 OVA34422 ...............................................................OVA34421 OVA34423 ...............................................................OVA34423 OVA34424 ...............................................................OVA34424 OVA34425 ...............................................................OVA34423 OVA34426 ...............................................................OVA34424 OVA34427 ...............................................................OVA34427 OVA34428 ...............................................................OVA34427 OVA34429 ...............................................................OVA34429 OVA34430 ...............................................................OVA34429 OVA34460 ...............................................................OVA34460 OVA34461 ...............................................................OVA34461 OVA34462 ...............................................................OVA34462 OVA34463 ...............................................................OVA34463 OVA34464 ...............................................................OVA34464 OVA34465 ...............................................................OVA34421 OVA34490 ...............................................................OVA34490 OVA34491 ...............................................................OVA34491 OVA34492 ...............................................................OVA34492 OVA34493 ...............................................................OVA34492 OVA34394  Vedere codice OVA34494  OVA34494 OVA34495 ...............................................................OVA34495 OVA34496 ...............................................................OVA34496 OVA38600 OVA38600 ...............................................................OVA34300 OVA38601 ...............................................................OVA34300 OVA38602 ...............................................................OVA34300 OVA38603 ...............................................................OVA34300 OVA38604 ...............................................................OVA34300 OVA38605 ...............................................................OVA34300 OVA38606 ...............................................................OVA34302 OVA38607 ...............................................................OVA34302 OVA38608 ...............................................................OVA34302 OVA38609 ...............................................................OVA34302 OVA38610 ...............................................................OVA34302 OVA38611 ...............................................................OVA34302 OVA38612 ...............................................................OVA34304 OVA38613 ...............................................................OVA34304 OVA38614 ...............................................................OVA34304 OVA38615 ...............................................................OVA34304 OVA38616 ...............................................................OVA34304 OVA38617 ...............................................................OVA34304 OVA38618 ...............................................................OVA34304 OVA38619 ...............................................................OVA34304 OVA38620 ...............................................................OVA34304 OVA38621 ...............................................................OVA34304 OVA38622 ...............................................................OVA34304 OVA38623 ...............................................................OVA34304 OVA38624 ...............................................................OVA34308 OVA38625 ...............................................................OVA34308 OVA38626 ...............................................................OVA34308 OVA38627 ...............................................................OVA34308 OVA38628 ...............................................................OVA34308 OVA38629 ...............................................................OVA34308 OVA38630 ...............................................................OVA34308 OVA38631 ...............................................................OVA34308 OVA38633 ...............................................................OVA34308 OVA38634 ...............................................................OVA34308 OVA38635 ...............................................................OVA34312 OVA38636 ...............................................................OVA34312 OVA38637 ...............................................................OVA34312 OVA38638 ...............................................................OVA34313 OVA38639 ...............................................................OVA34313 OVA38640 ...............................................................OVA34313 OVA38641 ...............................................................OVA34314 OVA38642 ...............................................................OVA34314 OVA38643 ...............................................................OVA34314 OVA38644 ...............................................................OVA34315 OVA38645 ...............................................................OVA34315 OVA38646 ...............................................................OVA34315 OVA38647 ...............................................................OVA34316 OVA38648 ...............................................................OVA34316 OVA38649 ...............................................................OVA34316 OVA38650 ...............................................................OVA34317 OVA38651 ...............................................................OVA34317 OVA38652 ...............................................................OVA34317 OVA38653 ...............................................................OVA34316 OVA38654 ...............................................................OVA34316 OVA38655 ...............................................................OVA34316 OVA38656 ...............................................................OVA34317 OVA38657 ...............................................................OVA34317 OVA38658 ...............................................................OVA34320 OVA38659 ...............................................................OVA34320 OVA38660 ...............................................................OVA34320 OVA38661 ...............................................................OVA34320 OVA38662 ...............................................................OVA34320 OVA38663 ...............................................................OVA34320 OVA38664 ...............................................................OVA34322 OVA38665 ...............................................................OVA34322 OVA38666 ...............................................................OVA34322 OVA38667 ...............................................................OVA34322 OVA38668 ...............................................................OVA34322 OVA38669 ...............................................................OVA34322 OVA38670 ...............................................................OVA34324 OVA38671 ...............................................................OVA34324 OVA38672 ...............................................................OVA34325 OVA38673 ...............................................................OVA34325 OVA38674 ...............................................................OVA34324 OVA38675 ...............................................................OVA34324 OVA38676 ...............................................................OVA34325 OVA38677 ...............................................................OVA34325 OVA38678 ...............................................................OVA34325 OVA38679 ...............................................................OVA34328 OVA38680 ...............................................................OVA34328 OVA38681 ...............................................................OVA34328 OVA38682 ...............................................................OVA34328 OVA38683 ...............................................................OVA34328 OVA38684 ...............................................................OVA34328 OVA38685 ...............................................................OVA34330 OVA38686 ...............................................................OVA34330 OVA38687 ...............................................................OVA34330 OVA38688 ...............................................................OVA34330 OVA38689 ...............................................................OVA34330 OVA38690 ...............................................................OVA34330

190 Guida tecnica Spacing table Serie Exiway OVA38730  Vedere codice OVA38730 ...............................................................OVA38730 OVA38731 ...............................................................OVA38730 OVA38732 ...............................................................OVA34360 OVA38733 ...............................................................OVA34360 OVA38734 ...............................................................OVA34363 OVA38735 ...............................................................OVA34312 OVA38736 ...............................................................OVA34312 OVA38737 ...............................................................OVA34312 OVA38738 ...............................................................OVA34366 OVA38739 ...............................................................OVA34366 OVA38740 ...............................................................OVA38740 OVA38741 ...............................................................OVA34367 OVA38742 ...............................................................OVA34367 OVA38743 ...............................................................OVA34369 OVA38744 ...............................................................OVA34369 OVA38745 ...............................................................OVA38745 OVA38746 ...............................................................OVA38745 OVA38747 ...............................................................OVA34371 OVA38748 ...............................................................OVA34372 OVA38749 ...............................................................OVA34324 OVA38750 ...............................................................OVA38750 OVA38751 ...............................................................OVA38750 OVA38752 ...............................................................OVA38752 OVA38753 ...............................................................OVA34373 OVA38754 ...............................................................OVA34373 OVA38755 ...............................................................OVA34376 OVA38756 ...............................................................OVA34376 OVA38757 ...............................................................OVA34377 OVA38758 ...............................................................OVA38758 OVA38775 ...............................................................OVA38775 OVA38776 ...............................................................OVA38775 OVA38777 ...............................................................OVA38777 OVA38778 ...............................................................OVA38777 OVA38779 ...............................................................OVA34390 OVA38780 ...............................................................OVA34390 OVA38781 ...............................................................OVA34390 OVA38782 ...............................................................OVA34392 OVA38783 ...............................................................OVA34392 OVA38784 ...............................................................OVA38784 OVA38800 OVA38800 ...............................................................OVA34400 OVA38801 ...............................................................OVA34400 OVA38802 ...............................................................OVA34400 OVA38803 ...............................................................OVA34400 OVA38804 ...............................................................OVA34401 OVA38805 ...............................................................OVA34401 OVA38806 ...............................................................OVA34401 OVA38807 ...............................................................OVA34401 OVA38808 ...............................................................OVA34403 OVA38809 ...............................................................OVA34403 OVA38810 ...............................................................OVA34403 OVA38811 ...............................................................OVA34403 OVA38812 ...............................................................OVA34403 OVA38813 ...............................................................OVA34403 OVA38814 ...............................................................OVA34403 OVA38815 ...............................................................OVA34403 OVA38816 ...............................................................OVA34407 OVA38817 ...............................................................OVA34407 OVA38818 ...............................................................OVA34407 OVA38819 ...............................................................OVA34407 OVA38820 ...............................................................OVA34407 OVA38821 ...............................................................OVA34407 OVA38822 ...............................................................OVA34407 OVA38823 ...............................................................OVA34407 OVA38824 ............................................................... OVA34411 OVA38825 ............................................................... OVA34411 OVA38826 ...............................................................OVA34412 OVA38827 ...............................................................OVA34412 OVA38828 ...............................................................OVA34413 OVA38829 ...............................................................OVA34413 OVA38830 ...............................................................OVA34414 OVA38831 ...............................................................OVA34414 OVA38832 ...............................................................OVA34415 OVA38833 ...............................................................OVA34415 OVA38834 ...............................................................OVA34416 OVA38835 ...............................................................OVA34416 OVA38836 ...............................................................OVA34415 OVA38837 ...............................................................OVA34415 OVA38838 ...............................................................OVA34416 OVA38839 ...............................................................OVA34416 OVA38840 ...............................................................OVA34419 OVA38841 ...............................................................OVA34419 OVA38842 ...............................................................OVA34419 OVA38843 ...............................................................OVA34419 OVA38844 ...............................................................OVA34421 OVA38845 ...............................................................OVA34421 OVA38846 ...............................................................OVA34421 OVA38847 ...............................................................OVA34421 OVA38848 ...............................................................OVA34423 OVA38849 ...............................................................OVA34423 OVA38850 ...............................................................OVA34424 OVA38851 ...............................................................OVA34424 OVA38852 ...............................................................OVA34423 OVA38853 ...............................................................OVA34423 OVA38854  Vedere codice OVA38854  OVA34424 OVA38855 ...............................................................OVA34424 OVA38856 ...............................................................OVA34427 OVA38857 ...............................................................OVA34427 OVA38858 ...............................................................OVA34427 OVA38859 ...............................................................OVA34427 OVA38860 ...............................................................OVA34429 OVA38861 ...............................................................OVA34429 OVA38862 ...............................................................OVA34429 OVA38863 ...............................................................OVA34429 OVA38864 ...............................................................OVA38864 OVA38865 ...............................................................OVA38864 OVA38866 ...............................................................OVA38864 OVA38867 ...............................................................OVA38864 OVA38868 ...............................................................OVA38868 OVA38869 ...............................................................OVA38868 OVA38870 ...............................................................OVA38868 OVA38871 ...............................................................OVA38868 OVA38872 ...............................................................OVA38868 OVA38873 ...............................................................OVA38868 OVA38874 ...............................................................OVA38868 OVA38875 ...............................................................OVA38868 OVA38876 ...............................................................OVA38876 OVA38877 ...............................................................OVA38876 OVA38878 ...............................................................OVA38876 OVA38879 ...............................................................OVA38876 OVA38880 ...............................................................OVA38880 OVA38881 ...............................................................OVA38880 OVA38882 ...............................................................OVA38880 OVA38883 ...............................................................OVA38880 OVA38884 ...............................................................OVA38884 OVA38885 ...............................................................OVA38884 OVA38886 ...............................................................OVA38884 OVA38887 ...............................................................OVA38884 OVA38888 ...............................................................OVA38888 OVA38889 ...............................................................OVA38888 OVA38930 OVA38930 ...............................................................OVA34460 OVA38931 ...............................................................OVA34413 OVA38932 ...............................................................OVA38932 OVA38933 ...............................................................OVA34462 OVA38934 ...............................................................OVA34463 OVA38935 ...............................................................OVA38935 OVA38936 ...............................................................OVA34464 OVA38937 ...............................................................OVA34421 OVA38938 ...............................................................OVA38938 OVA38939 ...............................................................OVA38939 OVA38940 ...............................................................OVA38940 OVA38975 ...............................................................OVA34490 OVA38976 ...............................................................OVA34490 OVA38977 ...............................................................OVA34491 OVA38978 ...............................................................OVA34491 OVA38979 ...............................................................OVA38979 OVA38980 ...............................................................OVA38979 OVA38981 ...............................................................OVA34492 OVA38982 ...............................................................OVA34492 OVA38983 ...............................................................OVA34492 OVA38984 ...............................................................OVA34492 OVA38985 ...............................................................OVA34494 OVA38986 ...............................................................OVA34494 OVA38987 ...............................................................OVA38987 OVA38988 ...............................................................OVA34495 OVA38989 ...............................................................OVA34496

191 Guida tecnica Spacing table Serie Exiway Codice Altezza di  installaz. (soffitto) Livello   di lux   sotto  l'apparecc. Via di esodo 1 lux min lungo la linea centrale Area coperta  da almeno 1  lux al suolo Area antipanico 0,5 lux min apparecchi installati in modo regolare Area coperta da almeno  0,5 lux   al suolo A  B C D E F G H (m) (lux) (m) (m 2 ) (m) (m 2 ) OVA34300 2.00 3.56 2.05 5.71 1.79 4.85 11.90 2.56 5.83 2.29 4.88 20.23 OVA34301 2.50 2.28 1.94 5.88 1.70 5.04 9.30 2.60 6.46 2.35 5.42 24.17 OVA38600 2.80 1.82 1.82 5.85 1.58 5.04 9.33 2.61 6.68 2.34 5.63 23.33 OVA38601 3.00 1.58 1.68 5.79 1.46 5.03 8.03 2.61 6.85 2.34 5.78 21.42 OVA38602 3.50 1.16 1.15 5.54 0.95 4.86 3.64 2.57 7.27 2.21 6.16 20.96 OVA38603 OVA38604 OVA38605 OVA34302 2.00 3.82 2.68 7.07 1.79 4.83 16.96 3.38 4.34 2.42 2.95 31.24 OVA34303 2.50 2.45 2.63 7.48 1.73 5.02 16.74 3.51 4.75 2.48 3.19 34.87 OVA38606 2.80 1.95 2.50 7.60 1.63 5.06 14.00 3.53 5.24 2.48 3.50 33.24 OVA38607 3.00 1.70 2.41 7.65 1.53 5.08 13.39 3.55 5.63 2.43 3.75 33.47 OVA38608 3.50 1.25 2.00 7.44 1.12 4.90 7.29 3.58 6.57 2.23 4.33 32.80 OVA38609 OVA38610 OVA38611 OVA34304 2.00 6.35 2.65 7.03 2.34 5.88 19.93 2.97 6.32 2.68 5.08 31.83 OVA34305 2.50 4.06 2.66 7.41 2.41 6.32 19.99 3.05 7.54 2.81 6.24 37.66 OVA34306 2.80 3.24 2.63 7.53 2.41 6.47 18.66 3.07 7.76 2.86 6.53 39.65 OVA34307 3.00 2.82 2.63 7.54 2.39 6.55 21.42 3.10 8.07 2.86 6.82 40.17 OVA38612 3.50 2.07 2.52 7.51 2.25 6.70 16.40 3.18 8.57 2.89 7.36 41.00 OVA38613 4.00 1.59 2.29 7.43 1.99 6.68 14.28 3.21 9.05 2.87 7.88 38.08 OVA38614 4.50 1.25 1.84 7.29 1.53 6.51 6.02 3.23 9.43 2.77 8.38 37.66 OVA38615 5.00 1.02 0.46 7.00 0.42 6.19 0.00 3.03 9.61 2.78 8.63 31.61 OVA38616 OVA38617 OVA38618 OVA38619 OVA38620 OVA38621 OVA38622 OVA38623 OVA34308 2.00 6.07 3.33 8.48 2.22 5.74 25.59 4.03 4.95 2.85 3.51 44.03 OVA34309 2.50 3.88 3.47 9.21 2.29 6.12 27.43 4.23 5.55 2.96 3.82 52.53 OVA34310 2.80 3.10 3.46 9.51 2.27 6.27 25.66 4.28 5.87 2.98 3.97 51.90 OVA34311 3.00 2.70 3.39 9.65 2.24 6.35 28.79 4.28 6.02 3.00 4.07 56.23 OVA38624 3.50 1.98 3.18 9.81 2.08 6.44 21.87 4.32 6.82 3.00 4.52 54.67 OVA38625 4.00 1.52 2.93 9.66 1.80 6.39 23.80 4.35 8.31 2.87 5.44 52.36 OVA38626 4.50 1.20 2.52 9.36 1.29 6.19 12.05 4.54 8.53 2.57 5.54 52.72 OVA38627 OVA38628 OVA38629 OVA38630 OVA38631 OVA38632 OVA38633 OVA38634 OVA34312 2.00 9.27 3.05 7.68 2.70 6.60 26.78 3.32 5.89 2.99 5.15 41.36 OVA38635 2.50 5.93 3.23 8.32 2.88 7.14 29.75 3.52 7.43 3.19 6.50 47.88 OVA38636 2.80 4.73 3.31 8.62 2.90 7.44 29.16 3.65 7.36 3.26 6.40 52.48 OVA38637 3.00 4.12 3.30 8.81 2.92 7.61 30.79 3.68 8.29 3.31 7.24 54.89 OVA38735 3.50 3.03 3.26 9.08 2.89 7.92 29.16 3.77 9.74 3.39 8.49 58.31 OVA38736 4.00 2.32 3.15 9.28 2.80 8.04 23.80 3.82 10.16 3.45 8.91 59.50 OVA38737 4.50 1.83 2.89 9.28 2.60 8.10 24.10 3.82 10.47 3.48 9.21 60.25 5.00 1.48 2.52 9.20 2.25 8.03 22.31 3.77 10.84 3.42 9.55 59.50 6.00 1.03 0.74 8.60 0.76 7.50 0.00 3.34 11.35 3.44 9.94 53.55 OVA34313 2.00 10.81 3.23 8.07 2.86 6.93 29.16 3.44 6.28 3.10 5.54 44.93 OVA38638 2.50 6.92 3.44 8.75 3.03 7.52 31.61 3.72 6.89 3.33 6.00 52.07 OVA38639 2.80 5.52 3.52 9.05 3.11 7.85 34.99 3.83 7.48 3.44 6.55 57.73 OVA38640 3.00 4.80 3.54 9.28 3.13 8.00 34.81 3.86 8.63 3.47 7.60 60.92 OVA38364 3.50 3.53 3.56 9.68 3.15 8.38 33.71 3.98 10.17 3.58 8.84 61.96 OVA38365 4.00 2.70 3.48 9.92 3.10 8.62 35.70 4.06 10.65 3.67 9.31 70.21 4.50 2.14 3.33 10.04 2.98 8.73 30.12 4.10 11.07 3.72 9.72 69.29 5.00 1.73 3.03 10.00 2.71 8.73 22.31 4.10 11.42 3.72 9.97 66.94 6.00 1.20 2.01 9.67 1.83 8.44 10.71 3.90 12.06 3.61 10.57 58.91 A - E: Spazio trasversale   dalla parete B - F: Spazio trasversale   tra gli apparecchi C - G: Spazio assiale   dalla parete D - H: Spazio assiale   tra gli apparecchi Via di esodo Area antipanico Misure per ottenere 0,5 lux o 1 lux al suolo senza considerare le riflessione delle pareti (EN 1838); nel caso servano altri livelli di  illuminamento è necessario procedere ad un calcolo utilizzando il software per il calcolo illuminotecnico.

192 Guida tecnica Codice Altezza di  installaz. (soffitto) Livello   di lux   sotto  l'apparecc. Via di esodo 1 lux min lungo la linea centrale Area coperta  da almeno 1  lux al suolo Area antipanico 0,5 lux min apparecchi installati in modo regolare Area coperta da almeno  0,5 lux   al suolo A  B C D E F G H (m) (lux) (m) (m 2 ) (m) (m 2 ) OVA34314 2.00 8.28 3.43 8.63 2.34 6.04 31.24 4.00 5.08 2.89 3.58 49.09 OVA38641 2.50 5.30 3.64 9.46 2.46 6.49 34.87 4.36 5.62 3.10 3.90 57.64 OVA38642 2.80 4.22 3.72 9.80 2.48 6.68 35.57 4.49 5.94 3.16 4.09 61.23 OVA38643 3.00 3.68 3.74 9.99 2.50 6.81 34.81 4.57 6.15 3.22 4.18 64.26 3.50 2.70 3.79 10.43 2.47 7.00 38.27 4.76 6.80 3.29 4.58 69.25 4.00 2.07 3.70 10.67 2.38 7.08 28.56 4.88 7.44 3.32 4.98 69.02 4.50 1.63 3.45 10.82 2.17 7.13 30.12 4.92 8.10 3.28 5.38 66.27 5.00 1.32 2.95 10.77 1.77 7.00 14.88 4.90 8.90 3.14 5.91 74.38 OVA34315 2.00 9.46 3.57 8.93 2.45 6.34 35.11 4.16 5.21 3.01 3.70 53.26 OVA38644 2.50 6.05 3.81 9.87 2.59 6.82 37.66 4.47 5.82 3.20 4.10 62.76 OVA38645 2.80 4.83 3.93 10.26 2.63 7.04 39.65 4.69 6.14 3.31 4.25 68.81 OVA38646 3.00 4.20 3.98 10.50 2.65 7.15 40.17 4.78 6.36 3.35 4.39 70.29 3.50 3.09 4.03 10.94 2.66 7.38 40.09 5.00 6.80 3.47 4.63 74.71 4.00 2.36 4.00 11.27 2.60 7.53 34.51 5.12 7.58 3.50 5.10 77.36 4.50 1.87 3.88 11.47 2.47 7.59 31.63 5.19 8.45 3.48 5.64 78.32 5.00 1.51 3.53 11.50 2.17 7.57 24.17 5.23 8.95 3.41 5.98 81.82 6.00 1.05 0.92 11.24 0.87 7.21 0.00 4.04 13.21 3.83 8.71 64.26 OVA34316 2.00 15.16 3.54 8.78 3.05 7.68 36.00 3.71 8.88 3.27 7.45 55.93 OVA34318 2.50 9.70 3.81 9.61 3.32 8.40 42.77 4.01 9.84 3.55 8.37 66.01 OVA38647 2.80 7.74 3.96 10.00 3.43 8.75 42.57 4.17 10.42 3.67 8.92 71.73 OVA38648 3.00 6.74 4.05 10.24 3.51 8.94 45.52 4.24 10.74 3.74 9.23 74.98 OVA38649 3.50 4.95 4.17 10.78 3.59 9.42 47.38 4.43 11.46 3.89 9.83 83.83 OVA38653 4.00 3.79 4.22 11.16 3.63 9.79 47.60 4.56 12.05 4.00 10.30 85.69 OVA38654 4.50 3.00 4.16 11.52 3.61 10.04 48.20 4.66 12.53 4.11 10.77 96.40 OVA38655 5.00 2.43 4.05 11.71 3.50 10.22 44.63 4.74 13.03 4.16 11.24 96.69 6.00 1.68 3.57 11.74 3.09 10.29 32.13 4.73 13.76 4.16 11.83 93.72 7.00 1.24 2.62 11.44 2.24 10.03 14.58 4.62 14.50 4.02 12.39 91.12 OVA34317 2.00 11.86 3.76 9.43 2.75 6.83 38.98 4.30 5.57 3.28 4.19 59.50 OVA34319 2.50 7.59 4.04 10.31 2.90 7.38 43.70 4.66 6.11 3.49 4.60 71.59 OVA38650 2.80 6.05 4.15 10.76 2.95 7.67 45.49 4.84 6.57 3.58 4.90 76.97 OVA38651 3.00 5.27 4.21 11.00 3.00 7.82 46.86 4.95 6.66 3.68 4.94 78.99 OVA38652 3.50 3.87 4.28 11.59 3.04 8.16 47.38 5.20 7.37 3.84 5.39 87.47 OVA38656 4.00 2.97 4.33 12.03 3.07 8.39 52.36 5.34 8.34 3.93 6.01 92.83 OVA38657 4.50 2.34 4.27 12.28 2.98 8.58 43.68 5.49 8.71 3.98 6.16 100.92 5.00 1.90 4.16 12.47 2.80 8.62 39.05 5.58 9.33 3.92 6.60 92.98 6.00 1.32 3.39 12.43 2.12 8.56 21.42 5.63 10.37 3.71 7.30 96.40 OVA34320 2.00 16.68 3.65 9.04 3.17 7.94 39.57 3.81 9.04 3.38 7.56 58.02 OVA34321 2.50 10.68 3.92 9.87 3.41 8.66 44.16 4.13 10.07 3.65 8.64 67.87 OVA38658 2.80 8.51 4.07 10.31 3.55 9.01 48.98 4.27 10.65 3.79 9.10 78.72 OVA38659 3.00 7.41 4.17 10.55 3.64 9.24 46.19 4.34 11.01 3.85 9.44 78.99 OVA38660 3.50 5.45 4.36 11.15 3.75 9.72 51.02 4.58 11.69 4.02 10.00 90.20 OVA38661 4.00 4.17 4.40 11.59 3.80 10.10 54.74 4.75 12.35 4.16 10.64 99.97 OVA38662 4.50 3.29 4.38 11.94 3.81 10.45 49.70 4.81 12.94 4.24 11.21 102.42 OVA38663 5.00 2.67 4.31 12.24 3.73 10.68 53.93 4.89 13.49 4.30 11.62 102.27 6.00 1.85 3.93 12.37 3.39 10.85 42.84 4.96 14.29 4.35 12.38 107.11 7.00 1.36 3.15 12.12 2.72 10.69 29.16 4.87 15.00 4.27 12.81 112.98 8.00 1.04 1.34 11.52 1.09 10.10 0.00 4.73 15.65 3.94 13.39 95.21 OVA34322 2.00 17.79 4.24 10.56 3.17 7.77 49.98 4.73 6.25 3.66 4.73 75.27 OVA34323 2.50 11.39 4.65 11.64 3.38 8.45 59.97 5.21 6.87 3.92 5.20 91.12 OVA38664 2.80 9.08 4.80 12.15 3.49 8.79 62.40 5.41 7.20 4.07 5.46 100.30 OVA38665 3.00 7.91 4.94 12.58 3.54 8.98 64.93 5.56 7.43 4.12 5.60 103.76 OVA38666 3.50 5.81 5.09 13.24 3.62 9.46 71.07 5.86 7.95 4.32 5.96 118.45 OVA38667 4.00 4.45 5.21 13.93 3.70 9.84 72.60 6.15 8.48 4.51 6.24 127.34 OVA38668 4.50 3.51 5.27 14.41 3.74 10.13 66.27 6.31 9.61 4.63 6.95 132.55 OVA38669 5.00 2.85 5.27 14.76 3.73 10.31 78.10 6.44 10.54 4.71 7.56 141.32 6.00 1.98 5.12 15.23 3.50 10.62 64.26 6.67 11.42 4.72 8.09 139.24 7.00 1.45 4.55 15.28 2.94 10.55 36.45 6.81 12.15 4.57 8.55 160.36 8.00 1.11 2.87 14.99 1.74 10.14 19.04 6.72 13.53 4.26 9.50 114.25 OVA34324 2.00 19.66 3.57 8.63 3.46 8.48 36.60 3.51 8.52 3.42 8.31 56.83 OVA34326 2.50 12.58 3.89 9.46 3.78 9.21 41.84 3.80 9.58 3.71 9.25 68.80 OVA38670 2.80 10.03 4.04 9.90 3.93 9.70 47.82 3.98 10.05 3.88 9.60 72.31 OVA38671 3.00 8.74 4.13 10.14 4.02 9.94 50.88 4.08 10.35 3.98 10.02 79.66 OVA38674 3.50 6.42 4.25 10.73 4.13 10.58 51.94 4.29 11.13 4.19 10.68 84.74 OVA38675 4.00 4.92 4.33 11.22 4.22 11.01 61.88 4.44 11.88 4.34 11.43 96.40 OVA38749 4.50 3.88 4.38 11.68 4.23 11.37 48.20 4.61 12.41 4.47 12.07 103.93 5.00 3.15 4.35 11.92 4.23 11.61 59.50 4.66 13.02 4.55 12.55 102.27 6.00 2.18 4.12 12.16 3.97 11.95 42.84 4.82 13.91 4.66 13.44 117.82 7.00 1.60 3.64 12.17 3.49 11.96 43.74 4.82 14.86 4.64 14.37 116.63 8.00 1.23 2.64 11.84 2.52 11.52 19.04 4.66 15.53 4.48 15.03 114.25 Spacing table Serie Exiway A - E: Spazio trasversale   dalla parete B - F: Spazio trasversale   tra gli apparecchi C - G: Spazio assiale   dalla parete D - H: Spazio assiale   tra gli apparecchi Via di esodo Area antipanico Misure per ottenere 0,5 lux   o 1 lux al suolo senza  considerare le riflessione  delle pareti (EN 1838);   nel caso servano altri livelli   di illuminamento è necessario  procedere ad un calcolo  utilizzando il software   per il calcolo illuminotecnico.

193 Guida tecnica Codice Altezza di  installaz. (soffitto) Livello   di lux   sotto  l'apparecc. Via di esodo 1 lux min lungo la linea centrale Area coperta  da almeno 1  lux al suolo Area antipanico 0,5 lux min apparecchi installati in modo regolare Area coperta da almeno  0,5 lux   al suolo A  B C D E F G H (m) (lux) (m) (m 2 ) (m) (m 2 ) OVA34325 2.00 12.99 3.97 9.78 2.83 7.00 41.36 4.43 5.81 3.30 4.24 63.07 OVA34327 2.50 8.31 4.24 10.66 3.01 7.59 47.42 4.78 6.56 3.53 4.80 76.24 OVA38672 2.80 6.63 4.35 11.17 3.08 7.89 47.82 4.94 7.44 3.64 5.40 81.06 OVA38673 3.00 5.77 4.45 11.47 3.11 8.04 50.88 5.08 7.66 3.70 5.54 84.35 OVA38676 3.50 4.24 4.56 12.00 3.21 8.38 53.76 5.31 8.62 3.88 6.09 97.49 OVA38677 4.00 3.25 4.60 12.44 3.24 8.65 52.36 5.49 9.34 4.01 6.56 96.40 OVA38678 4.50 2.57 4.58 12.85 3.21 8.84 54.22 5.62 10.16 4.09 7.16 102.42 5.00 2.08 4.46 13.03 3.09 8.97 44.63 5.71 11.03 4.11 7.71 104.13 6.00 1.44 3.86 13.10 2.55 9.04 26.78 5.78 12.19 3.98 8.41 117.82 7.00 1.06 2.01 12.77 1.14 8.71 14.58 5.79 12.96 3.51 9.01 87.47 OVA34328 2.00 23.23 3.76 9.04 3.65 8.88 42.25 3.65 8.94 3.55 8.72 62.18 OVA34329 2.50 14.87 4.08 9.98 4.00 9.71 52.07 3.97 9.96 3.90 9.74 75.77 OVA38679 2.80 11.85 4.27 10.42 4.15 10.21 51.90 4.16 10.54 4.06 10.19 85.14 OVA38680 3.00 10.33 4.37 10.71 4.24 10.45 55.56 4.26 10.86 4.16 10.51 85.02 OVA38681 3.50 7.59 4.56 11.37 4.44 11.10 60.14 4.51 11.70 4.41 11.34 102.05 OVA38682 4.00 5.81 4.68 11.86 4.52 11.64 61.88 4.69 12.48 4.54 11.99 104.73 OVA38683 4.50 4.59 4.74 12.33 4.58 12.11 67.78 4.83 13.13 4.69 12.64 117.48 OVA38684 5.00 3.72 4.74 12.74 4.62 12.41 59.50 4.96 13.67 4.85 13.30 122.73 6.00 2.58 4.65 13.15 4.48 12.81 64.26 5.13 14.69 4.97 14.19 139.24 7.00 1.90 4.29 13.29 4.16 13.00 58.31 5.22 15.60 5.09 15.08 116.63 8.00 1.45 3.65 13.19 3.48 12.84 57.12 5.15 16.51 4.93 15.84 147.57 9.00 1.15 2.45 12.66 2.29 12.31 24.10 5.03 17.04 4.72 16.36 114.47 OVA34330 2.00 35.42 5.21 12.88 3.88 9.31 77.65 5.59 7.73 4.29 5.55 110.38 OVA34331 2.50 22.67 5.82 14.22 4.24 10.31 91.12 6.20 8.58 4.66 6.17 135.28 OVA38685 2.80 18.07 6.07 15.08 4.44 10.82 97.97 6.47 8.88 4.86 6.58 152.20 OVA38686 3.00 15.74 6.29 15.53 4.53 11.11 107.78 6.68 9.23 4.95 6.80 157.31 OVA38687 3.50 11.57 6.65 16.49 4.73 11.83 114.81 7.14 9.88 5.22 7.24 181.32 OVA38688 4.00 8.85 6.93 17.45 4.90 12.38 127.34 7.51 10.42 5.45 7.67 199.93 OVA38689 4.50 7.00 7.13 18.35 5.04 12.91 132.55 7.79 11.54 5.65 8.50 212.37 OVA38690 5.00 5.67 7.34 18.91 5.18 13.27 141.32 8.11 12.19 5.86 8.79 232.44 6.00 3.94 7.54 20.07 5.31 13.93 139.24 8.51 14.80 6.13 10.57 259.74 7.00 2.89 7.57 20.95 5.32 14.37 160.36 8.83 16.26 6.36 11.46 276.99 8.00 2.21 7.46 21.53 5.20 14.79 114.25 9.06 17.82 6.46 12.49 309.42 9.00 1.75 7.03 21.64 4.84 14.91 120.50 9.18 18.79 6.47 13.18 265.09 10.00 1.42 6.31 21.64 4.14 14.87 59.50 9.23 19.93 6.23 13.96 327.27 11.00 1.17 4.90 21.34 3.00 14.63 36.00 9.17 21.56 5.81 15.03 243.00 11.50 1.07 3.52 21.08 2.03 14.44 39.35 9.24 21.39 5.54 14.94 236.08 OVA34360 2.00 7.12 2.83 7.37 2.43 6.16 20.23 3.21 5.38 2.82 4.46 37.19 OVA34361 2.50 4.56 2.93 7.85 2.52 6.64 24.17 3.36 6.91 2.97 5.76 43.70 OVA38732 2.80 3.63 2.92 8.07 2.52 6.85 23.33 3.42 8.06 3.02 6.71 40.82 OVA38733 3.00 3.17 2.90 8.18 2.52 6.96 21.42 3.45 8.44 3.06 7.05 45.52 3.50 2.33 2.76 8.31 2.43 7.12 20.96 3.47 9.04 3.11 7.54 47.38 4.00 1.78 2.55 8.25 2.22 7.14 19.04 3.49 9.51 3.10 8.05 47.60 4.50 1.41 2.17 8.07 1.86 7.06 12.05 3.47 9.83 3.05 8.35 48.20 5.00 1.14 1.53 7.78 1.27 6.81 7.44 3.42 10.26 2.93 8.74 37.19 OVA34362 2.00 8.47 2.99 7.81 2.63 6.43 24.99 3.24 6.76 2.91 5.31 40.76 2.50 5.42 3.09 8.32 2.73 6.98 24.17 3.41 7.58 3.07 6.22 45.09 2.80 4.32 3.08 8.50 2.78 7.20 27.99 3.44 8.47 3.15 7.01 50.73 3.00 3.76 3.05 8.61 2.80 7.38 26.78 3.44 8.75 3.19 7.35 46.86 3.50 2.77 3.04 8.72 2.76 7.57 29.16 3.51 9.29 3.23 7.95 51.02 4.00 2.12 2.93 8.65 2.60 7.73 23.80 3.60 9.86 3.25 8.56 55.93 4.50 1.67 2.73 8.58 2.37 7.76 18.07 3.67 10.37 3.25 8.96 48.20 5.00 1.36 2.33 8.47 1.97 7.61 14.88 3.65 10.81 3.16 9.46 57.64 OVA34363 2.00 26.82 4.60 11.30 3.76 8.88 54.15 4.70 6.86 3.93 5.32 81.22 OVA38734 2.50 17.16 4.91 12.38 4.12 9.82 64.15 5.01 7.95 4.29 6.14 96.69 2.80 13.68 5.05 12.96 4.31 10.37 68.23 5.12 9.28 4.44 7.16 106.71 3.00 11.92 5.14 13.17 4.41 10.66 68.28 5.22 9.50 4.55 7.38 113.13 3.50 8.76 5.34 13.81 4.64 11.37 80.18 5.41 10.64 4.78 8.40 126.65 4.00 6.70 5.46 14.36 4.77 11.98 80.93 5.56 12.38 4.92 10.02 136.86 4.50 5.30 5.46 14.83 4.87 12.45 78.32 5.67 14.15 5.11 11.57 144.60 5.00 4.29 5.46 15.18 4.96 12.86 89.26 5.69 15.17 5.21 12.64 159.92 6.00 2.98 5.40 15.50 4.95 13.45 85.69 5.77 16.24 5.33 13.81 168.69 7.00 2.19 5.23 15.41 4.68 13.76 72.89 6.00 17.34 5.42 14.99 182.23 8.00 1.68 4.85 15.25 4.25 13.79 57.12 6.11 18.35 5.42 15.93 152.33 9.00 1.32 4.05 15.04 3.41 13.44 42.17 6.08 19.22 5.19 17.04 174.72 10.00 1.07 2.35 14.60 1.94 12.99 29.75 5.95 19.83 5.00 17.91 148.76 Spacing table Serie Exiway A - E: Spazio trasversale   dalla parete B - F: Spazio trasversale   tra gli apparecchi C - G: Spazio assiale   dalla parete D - H: Spazio assiale   tra gli apparecchi Via di esodo Area antipanico Misure per ottenere 0,5 lux o 1 lux al suolo senza considerare le riflessione delle pareti (EN 1838); nel caso servano altri livelli di  illuminamento è necessario procedere ad un calcolo utilizzando il software per il calcolo illuminotecnico.

194 Guida tecnica Codice Altezza di  installaz. (soffitto) Livello   di lux   sotto  l'apparecc. Via di esodo 1 lux min lungo la linea centrale Area coperta  da almeno 1  lux al suolo Area antipanico 0,5 lux min apparecchi installati in modo regolare Area coperta da almeno  0,5 lux   al suolo A  B C D E F G H (m) (lux) (m) (m 2 ) (m) (m 2 ) OVA34366 2.00 12.35 3.36 8.43 2.99 7.22 31.54 3.56 6.02 3.23 5.29 49.98 OVA38738 2.50 7.91 3.60 9.11 3.20 7.85 36.26 3.84 7.43 3.46 6.46 59.50 OVA38739 2.80 6.30 3.72 9.51 3.28 8.15 39.07 3.99 7.45 3.58 6.51 62.40 3.00 5.49 3.77 9.70 3.33 8.38 39.50 4.06 7.90 3.65 6.86 66.27 3.50 4.03 3.82 10.19 3.38 8.80 40.09 4.17 9.72 3.75 8.51 71.98 4.00 3.09 3.76 10.47 3.33 9.08 38.08 4.27 11.22 3.83 9.89 77.36 4.50 2.44 3.68 10.68 3.27 9.28 37.66 4.33 11.63 3.91 10.19 78.32 5.00 1.98 3.47 10.72 3.09 9.33 29.75 4.33 12.05 3.92 10.60 79.96 6.00 1.37 2.70 10.52 2.42 9.21 21.42 4.25 12.64 3.86 11.06 80.33 7.00 1.01 0.43 9.85 0.46 8.58 0.00 3.69 13.06 3.92 11.46 65.60 OVA34367 2.00 20.08 3.93 9.60 3.50 8.25 42.84 4.02 6.53 3.64 5.84 65.75 OVA34368 2.50 12.85 4.29 10.66 3.78 9.12 51.14 4.39 7.58 3.93 6.68 79.96 OVA38741 2.80 10.24 4.44 11.11 3.93 9.51 55.40 4.57 8.03 4.10 7.04 84.56 OVA38742 3.00 8.92 4.53 11.40 4.02 9.80 57.57 4.68 8.58 4.20 7.55 92.38 3.50 6.56 4.73 12.00 4.17 10.38 61.96 4.91 9.79 4.39 8.58 100.23 4.00 5.02 4.85 12.56 4.25 10.82 61.88 5.09 10.99 4.52 9.70 111.87 4.50 3.97 4.87 12.97 4.31 11.27 66.27 5.18 12.94 4.64 11.37 118.99 5.00 3.21 4.83 13.33 4.27 11.56 59.50 5.29 14.13 4.74 12.35 126.45 6.00 2.23 4.60 13.68 4.09 11.85 53.55 5.40 15.04 4.85 13.24 128.53 7.00 1.64 4.04 13.58 3.61 11.91 43.74 5.37 15.70 4.85 13.74 123.92 8.00 1.25 2.99 13.25 2.72 11.57 19.04 5.17 16.32 4.74 14.20 128.53 OVA34369 2.00 27.02 4.29 10.35 3.80 8.94 52.96 4.35 6.28 3.91 5.67 75.87 OVA34370 2.50 17.30 4.70 11.57 4.16 9.87 64.15 4.75 7.22 4.27 6.41 91.12 OVA38743 2.80 13.79 4.90 12.08 4.35 10.43 65.31 4.94 8.32 4.44 7.34 104.38 OVA38744 3.00 12.01 4.99 12.51 4.45 10.72 69.62 5.04 9.32 4.55 8.26 110.45 3.50 8.82 5.24 13.30 4.64 11.38 78.36 5.32 11.08 4.78 9.78 125.74 4.00 6.76 5.46 13.86 4.81 11.98 80.93 5.59 11.29 4.99 9.90 133.29 4.50 5.34 5.61 14.40 4.95 12.45 84.35 5.74 13.18 5.13 11.64 147.61 5.00 4.32 5.65 14.97 4.96 12.86 85.54 5.92 13.70 5.25 12.02 156.20 6.00 3.00 5.55 15.57 4.95 13.51 85.69 6.08 16.50 5.48 14.60 171.37 7.00 2.21 5.32 15.82 4.77 13.82 72.89 6.14 17.47 5.55 15.39 174.94 8.00 1.69 4.76 15.79 4.25 13.79 57.12 6.16 18.17 5.56 15.92 171.37 9.00 1.33 3.87 15.58 3.45 13.57 24.10 6.03 18.80 5.44 16.51 180.74 10.00 1.08 2.08 14.93 1.99 12.99 29.75 5.66 19.28 5.43 16.81 148.76 OVA34371 2.00 40.54 4.77 11.37 4.24 9.91 65.75 4.78 6.75 4.31 6.06 93.72 OVA38747 2.50 25.94 5.30 12.78 4.70 11.04 80.89 5.25 8.13 4.71 7.27 115.29 2.80 20.68 5.56 13.44 4.95 11.68 85.14 5.49 8.69 4.94 7.70 132.96 3.00 18.02 5.70 13.97 5.09 11.98 92.38 5.65 8.80 5.10 7.83 136.56 3.50 13.24 6.06 14.93 5.34 12.90 102.05 6.01 10.23 5.35 9.05 162.19 4.00 10.13 6.28 15.87 5.61 13.59 113.06 6.23 13.03 5.62 11.48 171.37 4.50 8.01 6.55 16.58 5.76 14.21 118.99 6.53 14.07 5.81 12.33 195.81 5.00 6.49 6.70 17.15 5.96 14.77 126.45 6.72 15.45 6.03 13.60 204.55 6.00 4.50 6.90 18.13 6.11 15.65 128.53 7.10 15.88 6.34 14.09 232.96 7.00 3.31 6.88 18.92 6.09 16.40 127.56 7.27 19.96 6.49 17.48 247.83 8.00 2.53 6.71 19.32 5.97 16.72 133.29 7.44 20.84 6.67 18.52 252.30 9.00 2.00 6.30 19.39 5.62 16.94 96.40 7.45 21.62 6.71 18.92 265.09 10.00 1.62 5.66 19.31 5.04 16.86 89.26 7.40 22.38 6.65 19.82 238.02 11.00 1.34 4.73 19.04 4.28 16.58 36.00 7.22 22.99 6.59 20.21 270.00 12.00 1.13 3.10 18.50 2.94 16.11 42.84 6.89 23.53 6.55 20.71 214.21 OVA34372 2.00 22.75 4.01 9.90 3.50 8.58 46.41 4.14 8.96 3.67 7.41 71.41 OVA38748 2.50 14.56 4.33 10.85 3.78 9.50 53.93 4.45 11.06 3.95 9.32 86.00 2.80 11.60 4.52 11.42 3.93 9.95 59.48 4.65 11.55 4.10 9.90 92.14 3.00 10.11 4.62 11.65 4.02 10.24 62.26 4.76 11.92 4.20 10.15 96.40 3.50 7.43 4.86 12.37 4.25 10.78 63.78 4.98 12.78 4.41 10.98 107.52 4.00 5.69 5.03 12.87 4.37 11.27 72.60 5.20 13.53 4.58 11.70 121.39 4.50 4.49 5.13 13.34 4.42 11.68 73.80 5.41 14.25 4.73 12.27 126.52 5.00 3.64 5.18 13.76 4.46 12.02 72.52 5.53 14.85 4.83 12.85 126.45 6.00 2.53 4.99 14.30 4.36 12.48 74.98 5.61 15.79 4.96 13.64 139.24 7.00 1.86 4.59 14.44 3.96 12.66 58.31 5.71 16.71 4.99 14.49 145.79 8.00 1.42 3.86 14.22 3.35 12.50 38.08 5.61 17.31 4.94 14.93 152.33 9.00 1.12 2.50 13.69 2.08 12.03 24.10 5.48 18.04 4.65 15.44 120.50 Spacing table Serie Exiway A - E: Spazio trasversale   dalla parete B - F: Spazio trasversale   tra gli apparecchi C - G: Spazio assiale   dalla parete D - H: Spazio assiale   tra gli apparecchi Via di esodo Area antipanico Misure per ottenere 0,5 lux o 1 lux al suolo senza considerare le riflessione delle pareti (EN 1838); nel caso servano altri livelli   di illuminamento è necessario procedere ad un calcolo utilizzando il software per il calcolo illuminotecnico.

195 Guida tecnica Codice Altezza di  installaz. (soffitto) Livello   di lux   sotto  l'apparecc. Via di esodo 1 lux min lungo la linea centrale Area coperta  da almeno 1  lux al suolo Area antipanico 0,5 lux min apparecchi installati in modo regolare Area coperta da almeno  0,5 lux   al suolo A  B C D E F G H (m) (lux) (m) (m 2 ) (m) (m 2 ) OVA34373 2.00 10.96 2.99 7.95 2.83 6.96 28.86 3.45 4.66 3.29 4.19 44.33 OVA34374 2.50 7.01 3.20 8.64 3.03 7.52 32.08 3.71 5.13 3.54 4.65 53.46 OVA34375 2.80 5.59 3.28 8.98 3.08 7.85 34.41 3.86 5.38 3.66 4.85 56.56 OVA38753 3.00 4.87 3.33 9.17 3.13 8.04 35.48 3.90 5.47 3.70 4.99 60.25 OVA38754 3.50 3.58 3.35 9.61 3.12 8.45 34.62 4.06 5.77 3.82 5.29 62.87 4.00 2.74 3.30 9.90 3.10 8.66 35.70 4.13 5.99 3.91 5.56 69.02 4.50 2.17 3.18 10.06 2.98 8.73 30.12 4.18 6.40 3.95 5.96 69.29 5.00 1.75 2.95 10.06 2.74 8.73 26.03 4.19 7.56 3.94 7.07 68.80 6.00 1.22 2.01 9.73 1.89 8.52 10.71 4.04 9.75 3.83 9.07 69.62 OVA34376 2.00 14.09 3.26 8.54 3.05 7.45 34.51 3.67 5.01 3.46 4.45 51.77 OVA38755 2.50 9.02 3.50 9.37 3.32 8.20 39.51 3.99 5.55 3.80 4.97 61.36 OVA38756 2.80 7.19 3.62 9.77 3.43 8.50 40.24 4.13 5.81 3.94 5.22 68.23 3.00 6.26 3.67 10.01 3.48 8.73 42.17 4.20 5.95 4.00 5.43 66.94 3.50 4.60 3.79 10.50 3.56 9.21 46.47 4.39 6.31 4.16 5.73 80.18 4.00 3.52 3.80 10.89 3.54 9.58 44.03 4.56 6.53 4.29 6.00 82.12 4.50 2.78 3.74 11.19 3.52 9.78 46.69 4.62 6.80 4.37 6.27 88.87 5.00 2.25 3.63 11.37 3.40 9.87 37.19 4.66 7.12 4.40 6.64 92.98 6.00 1.57 3.12 11.36 2.93 9.89 32.13 4.62 9.56 4.36 8.96 91.04 7.00 1.15 1.97 10.95 1.84 9.58 14.58 4.46 11.93 4.20 11.12 80.18 OVA34377 2.00 18.79 3.61 9.32 3.36 8.03 40.17 3.95 5.50 3.71 4.79 61.29 OVA38757 2.50 12.03 3.89 10.21 3.64 8.88 46.49 4.28 6.04 4.04 5.39 74.38 2.80 9.59 4.00 10.72 3.78 9.37 52.48 4.45 6.29 4.24 5.71 79.31 3.00 8.35 4.09 10.96 3.87 9.56 54.22 4.60 6.51 4.38 5.85 85.02 3.50 6.14 4.28 11.57 4.03 10.14 56.49 4.83 6.87 4.57 6.28 91.12 4.00 4.70 4.37 12.06 4.11 10.57 60.69 4.99 7.22 4.72 6.62 105.92 4.50 3.71 4.38 12.47 4.09 10.97 58.74 5.16 7.49 4.84 6.90 106.94 5.00 3.01 4.35 12.82 4.09 11.25 63.22 5.25 7.77 4.96 7.18 113.43 6.00 2.09 4.12 13.18 3.86 11.44 48.20 5.32 8.71 5.01 8.15 115.14 7.00 1.53 3.57 13.08 3.34 11.39 43.74 5.27 11.01 4.96 10.25 123.92 8.00 1.17 2.41 12.74 2.26 11.15 19.04 5.10 13.20 4.81 12.31 114.25 OVA34390 2.00 20.17 4.71 11.79 3.43 8.25 58.61 5.26 7.46 3.97 4.91 89.55 OVA34391 2.80 10.29 5.56 13.70 3.82 9.46 74.64 6.21 8.25 4.43 5.77 116.63 OVA38779 3.00 8.96 5.70 14.05 3.91 9.70 81.00 6.33 8.36 4.50 5.98 123.17 OVA38780 3.50 6.59 6.00 15.01 4.03 10.23 81.09 6.73 8.89 4.68 6.41 138.50 OVA38781 4.00 5.04 6.22 15.79 4.14 10.62 90.45 6.96 9.42 4.81 6.76 149.95 4.50 3.98 6.37 16.49 4.16 11.02 88.87 7.16 9.99 4.85 7.03 165.68 5.00 3.23 6.34 17.06 4.16 11.21 83.68 7.19 10.60 4.89 7.31 161.78 5.50 2.67 6.16 17.44 4.11 11.39 85.50 7.16 11.03 4.94 7.47 180.00 6.00 2.24 5.95 17.54 3.97 11.54 69.62 7.18 11.55 4.96 7.82 174.05 6.50 1.91 5.75 17.58 3.75 11.55 69.14 7.22 13.05 4.89 8.76 169.70 7.00 1.65 5.52 17.38 3.49 11.44 72.89 7.25 14.54 4.77 9.65 167.65 OVA34392 2 31.04 4.95 12.04 3.61 8.99 71.11 5.47 7.34 4.13 5.11 101.75 OVA38782 2.50 19.86 5.55 13.38 3.92 9.92 85.54 6.11 8.05 4.47 5.72 125.98 OVA38783 2.80 15.84 5.87 14.13 4.11 10.37 94.47 6.40 8.37 4.63 6.04 139.37 3.00 14.46 6.08 14.76 4.21 10.66 99.74 6.69 8.84 4.78 6.26 147.27 4.00 8.14 6.79 17.06 4.56 11.86 121.39 7.54 10.03 5.23 7.12 189.22 5.00 5.21 7.21 18.71 4.74 12.69 135.74 8.19 11.23 5.56 7.75 225.00 6.00 3.62 7.48 19.78 4.86 13.27 131.21 8.71 12.17 5.84 8.31 232.96 6.50 3.08 7.48 20.21 4.81 13.40 138.27 8.92 12.62 5.91 8.53 248.26 7.00 2.66 7.51 20.56 4.77 13.58 127.56 9.02 13.03 5.91 8.70 269.70 7.50 2.31 7.43 20.84 4.69 13.75 112.96 9.15 13.39 5.95 8.84 259.40 8.00 2.03 7.33 21.04 4.53 13.73 109.49 9.29 13.58 5.93 9.02 257.06 8.50 1.80 7.07 21.18 4.28 13.77 107.48 9.32 14.17 5.84 9.30 263.32 9.00 1.61 6.78 21.36 4.01 13.75 96.40 9.41 14.43 5.77 9.42 265.09 9.50 1.44 6.35 21.29 3.60 13.62 53.70 9.44 14.97 5.57 9.82 281.94 10.00 1.30 5.77 21.26 3.11 13.49 52.07 9.46 15.48 5.32 10.09 230.58 10.50 1.18 4.95 21.00 2.38 13.25 32.80 9.64 15.19 4.89 9.92 221.41 11.00 1.08 3.26 20.79 1.16 12.96 0.00 10.00 14.88 3.87 9.65 216.00 OVA34400 2.00 3.89 2.09 5.77 1.93 5.14 13.39 2.58 4.34 2.42 3.86 24.40 OVA38800 2.50 2.49 2.01 5.96 1.87 5.39 12.09 2.64 5.70 2.49 5.14 24.64 OVA38801 2.80 1.99 1.89 6.01 1.77 5.43 9.91 2.65 6.35 2.52 5.75 26.82 OVA38802 3.00 1.73 1.77 5.95 1.66 5.43 10.04 2.65 6.79 2.52 6.10 25.44 OVA38803 3.50 1.27 1.34 5.77 1.24 5.30 3.64 2.62 7.17 2.46 6.52 25.51 OVA34401 2.00 6.49 2.26 5.99 2.30 5.93 16.07 2.64 4.49 2.68 4.48 26.78 OVA34402 2.50 4.15 2.31 6.40 2.37 6.34 16.27 2.77 5.34 2.83 5.34 32.54 OVA38804 2.80 3.31 2.31 6.56 2.35 6.50 18.66 2.84 5.98 2.88 5.99 32.66 OVA38805 3.00 2.88 2.28 6.64 2.32 6.58 17.41 2.86 6.76 2.90 6.78 34.81 OVA38806 3.50 2.12 2.17 6.73 2.21 6.67 14.58 2.91 7.28 2.96 7.38 32.80 OVA38807 4.00 1.62 1.93 6.75 1.95 6.65 14.28 2.90 8.06 2.93 8.10 38.08 4.50 1.28 1.51 6.54 1.53 6.48 6.02 2.86 8.38 2.89 8.50 36.15 5.00 1.04 0.57 6.28 0.64 6.19 0.00 2.63 8.52 2.87 8.64 29.75 Spacing table Serie Exiway A - E: Spazio trasversale   dalla parete B - F: Spazio trasversale   tra gli apparecchi C - G: Spazio assiale   dalla parete D - H: Spazio assiale   tra gli apparecchi Via di esodo Area antipanico Misure per ottenere 0,5 lux   o 1 lux al suolo senza  considerare le riflessione  delle pareti (EN 1838);   nel caso servano altri livelli   di illuminamento è necessario  procedere ad un calcolo  utilizzando il software   per il calcolo illuminotecnico.

196 Guida tecnica Codice Altezza di  installaz. (soffitto) Livello   di lux   sotto  l'apparecc. Via di esodo 1 lux min lungo la linea centrale Area coperta  da almeno 1  lux al suolo Area antipanico 0,5 lux min apparecchi installati in modo regolare Area coperta da almeno  0,5 lux   al suolo A  B C D E F G H (m) (lux) (m) (m 2 ) (m) (m 2 ) OVA34403 2.00 6.35 2.65 6.96 2.49 6.40 21.42 2.95 7.07 2.80 6.37 35.11 OVA34404 2.50 4.06 2.68 7.38 2.57 6.88 24.17 3.10 7.74 2.99 7.03 39.98 OVA34405 2.80 3.24 2.66 7.53 2.57 7.04 18.66 3.15 8.15 3.06 7.42 41.99 OVA34406 3.00 2.82 2.63 7.58 2.54 7.15 21.42 3.19 8.34 3.10 7.62 42.84 OVA38808 3.50 2.07 2.50 7.64 2.38 7.25 18.22 3.24 8.92 3.11 8.26 47.38 OVA38809 4.00 1.59 2.22 7.59 2.13 7.27 14.28 3.22 9.36 3.10 8.68 38.08 OVA38810 4.50 1.25 1.75 7.42 1.66 7.10 6.02 3.17 9.69 3.03 9.09 48.20 OVA38811 5.00 1.02 0.48 7.07 0.55 6.75 0.00 2.81 9.75 3.13 9.23 37.19 OVA38812 OVA38813 OVA38814 OVA38815 OVA34407 2.00 10.54 2.99 7.37 2.91 7.04 25.29 3.09 6.26 3.02 5.94 40.46 OVA34408 2.50 6.74 3.14 8.00 3.06 7.67 28.82 3.28 8.10 3.21 7.65 46.02 OVA34409 2.80 5.38 3.19 8.26 3.11 7.96 30.32 3.39 8.46 3.32 8.10 50.73 OVA34410 3.00 4.68 3.22 8.45 3.13 8.15 31.46 3.43 8.81 3.35 8.45 53.55 OVA38816 3.50 3.44 3.24 8.80 3.15 8.46 29.16 3.57 9.32 3.49 8.95 56.49 OVA38817 4.00 2.63 3.18 8.96 3.10 8.66 28.56 3.66 9.79 3.57 9.42 61.88 OVA38818 4.50 2.08 3.01 9.04 2.95 8.77 24.10 3.66 10.24 3.60 9.77 63.26 OVA38819 5.00 1.69 2.74 9.04 2.71 8.73 22.31 3.62 10.70 3.58 10.32 59.50 OVA38820 6.00 1.17 1.78 8.68 1.72 8.37 10.71 3.55 11.36 3.45 10.97 58.91 OVA38821 OVA38822 OVA38823 OVA34411 2.00 9.75 3.05 7.41 2.75 6.86 26.78 3.21 7.51 2.94 6.75 41.95 OVA38824 2.50 6.24 3.26 8.16 2.90 7.52 30.68 3.46 8.48 3.14 7.60 50.67 OVA38825 2.80 4.97 3.31 8.54 2.98 7.81 30.91 3.56 8.87 3.25 7.90 53.07 3.00 4.33 3.33 8.73 3.00 7.96 33.47 3.63 9.23 3.31 8.24 56.90 3.50 3.18 3.35 9.04 2.99 8.27 29.16 3.78 9.79 3.43 8.79 60.14 4.00 2.44 3.27 9.28 2.91 8.50 32.13 3.88 10.31 3.50 9.21 61.88 4.50 1.93 3.09 9.36 2.73 8.58 24.10 3.93 10.77 3.53 9.56 64.77 5.00 1.56 2.77 9.41 2.44 8.50 22.31 3.91 11.23 3.50 9.90 59.50 6.00 1.08 1.39 9.00 1.17 8.06 10.71 3.80 11.88 3.28 10.60 53.55 OVA34412 2.00 11.37 3.20 7.77 2.91 7.18 29.75 3.31 7.90 3.06 7.09 46.12 OVA38826 2.50 7.28 3.44 8.53 3.09 7.89 34.40 3.60 8.76 3.28 7.75 55.32 OVA38827 2.80 5.80 3.52 8.96 3.16 8.23 36.74 3.74 9.29 3.41 8.35 59.48 3.00 5.05 3.54 9.15 3.22 8.41 35.48 3.79 9.54 3.49 8.60 61.59 3.50 3.71 3.62 9.64 3.26 8.80 37.36 3.95 10.22 3.61 9.25 69.25 4.00 2.84 3.60 9.88 3.21 9.04 38.08 4.09 10.80 3.70 9.72 74.98 4.50 2.25 3.48 10.08 3.09 9.20 33.14 4.17 11.32 3.76 10.13 78.32 5.00 1.82 3.25 10.13 2.89 9.24 29.75 4.17 11.79 3.76 10.47 74.38 6.00 1.26 2.39 9.98 2.07 9.00 10.71 4.11 12.49 3.62 11.23 74.98 OVA34413 2.00 11.24 2.78 7.11 2.83 7.03 24.99 3.03 4.83 3.07 4.84 38.68 OVA38828 2.50 7.19 2.95 7.74 3.01 7.66 27.89 3.25 5.63 3.30 5.65 46.02 OVA38829 2.80 5.73 3.00 8.04 3.06 7.96 30.32 3.36 6.17 3.41 6.20 49.57 OVA38931 3.00 4.99 3.03 8.19 3.11 8.15 30.79 3.41 6.41 3.49 6.44 52.21 3.50 3.67 3.07 8.53 3.12 8.45 29.16 3.53 7.59 3.58 7.64 56.49 4.00 2.81 3.01 8.73 3.07 8.65 28.56 3.61 8.31 3.67 8.36 61.88 4.50 2.22 2.87 8.85 2.95 8.77 24.10 3.64 9.30 3.73 9.36 58.74 5.00 1.80 2.66 8.85 2.71 8.77 22.31 3.65 10.33 3.72 10.41 59.50 6.00 1.25 1.86 8.60 1.92 8.48 10.71 3.54 11.02 3.63 11.21 58.91 OVA34414 2.00 14.05 2.99 7.65 3.05 7.56 28.56 3.22 4.59 3.27 4.60 44.93 OVA38830 2.50 8.99 3.20 8.28 3.26 8.24 33.47 3.44 6.04 3.50 6.07 53.93 OVA38831 2.80 7.17 3.31 8.67 3.37 8.58 34.41 3.58 6.29 3.64 6.32 57.73 3.00 6.24 3.33 8.86 3.39 8.77 34.81 3.65 6.73 3.70 6.77 58.91 3.50 4.59 3.41 9.25 3.47 9.16 40.09 3.79 7.97 3.84 8.03 66.51 4.00 3.51 3.42 9.58 3.48 9.49 38.08 3.90 8.64 3.96 8.70 66.64 4.50 2.77 3.36 9.78 3.42 9.69 36.15 3.97 9.70 4.03 9.87 78.32 5.00 2.25 3.22 9.92 3.31 9.78 29.75 3.98 10.92 4.09 11.02 76.24 6.00 1.56 2.73 9.85 2.80 9.76 32.13 3.99 11.87 4.07 11.98 85.69 7.00 1.15 1.68 9.45 1.75 9.31 14.58 3.84 12.42 3.97 12.54 58.31 OVA34415 2.00 16.75 3.50 8.11 3.26 8.07 36.60 3.47 8.35 3.27 7.76 55.34 OVA34417 2.50 10.72 3.85 9.12 3.54 8.93 42.77 3.86 9.40 3.58 8.68 67.41 OVA38832 2.80 8.55 4.00 9.65 3.68 9.32 48.98 4.03 10.04 3.75 9.30 72.89 OVA38833 3.00 7.45 4.05 9.99 3.74 9.56 50.88 4.13 10.46 3.85 9.70 78.32 OVA38836 3.50 5.47 4.17 10.58 3.89 10.04 51.94 4.33 11.20 4.07 10.32 85.65 OVA38837 4.00 4.19 4.29 11.12 3.93 10.52 57.12 4.52 12.04 4.19 11.13 96.40 4.50 3.31 4.31 11.47 3.91 10.87 49.70 4.69 12.64 4.30 11.60 99.41 5.00 2.68 4.23 11.71 3.87 11.11 59.50 4.74 13.14 4.38 11.97 102.27 6.00 1.86 3.90 12.05 3.53 11.19 42.84 4.83 14.07 4.43 12.88 107.11 7.00 1.37 3.15 11.85 2.83 11.04 29.16 4.80 14.78 4.35 13.67 116.63 8.00 1.05 1.37 11.31 1.20 10.44 0.00 4.65 15.45 4.11 14.06 90.45 Spacing table Serie Exiway A - E: Spazio trasversale   dalla parete B - F: Spazio trasversale   tra gli apparecchi C - G: Spazio assiale   dalla parete D - H: Spazio assiale   tra gli apparecchi Via di esodo Area antipanico Misure per ottenere 0,5 lux   o 1 lux al suolo senza  considerare le riflessione  delle pareti (EN 1838);   nel caso servano altri livelli   di illuminamento è necessario  procedere ad un calcolo  utilizzando il software   per il calcolo illuminotecnico.

197 Guida tecnica Codice Altezza di  installaz. (soffitto) Livello   di lux   sotto  l'apparecc. Via di esodo 1 lux min lungo la linea centrale Area coperta  da almeno 1  lux al suolo Area antipanico 0,5 lux min apparecchi installati in modo regolare Area coperta da almeno  0,5 lux   al suolo A  B C D E F G H (m) (lux) (m) (m 2 ) (m) (m 2 ) OVA34416 2.00 16.04 3.36 8.07 3.26 8.02 33.92 3.35 8.19 3.26 7.99 49.98 OVA34418 2.50 10.26 3.60 8.89 3.54 8.75 39.51 3.62 9.03 3.56 8.82 59.50 OVA38834 2.80 8.18 3.72 9.32 3.65 9.14 40.82 3.76 9.49 3.70 9.18 66.48 OVA38835 3.00 7.13 3.81 9.51 3.70 9.37 41.50 3.87 9.73 3.78 9.42 71.63 OVA38838 3.50 5.24 3.92 10.04 3.79 9.91 47.38 4.06 10.50 3.94 10.09 77.45 OVA38839 4.00 4.01 3.97 10.43 3.83 10.24 41.65 4.18 11.26 4.06 10.83 83.31 4.50 3.17 3.95 10.73 3.84 10.54 48.20 4.27 11.79 4.18 11.46 85.85 5.00 2.57 3.87 10.91 3.73 10.68 44.63 4.36 12.30 4.22 11.97 96.69 6.00 1.78 3.46 11.05 3.39 10.76 32.13 4.36 13.16 4.28 12.71 85.69 7.00 1.31 2.69 10.74 2.62 10.55 14.58 4.28 13.85 4.18 13.27 87.47 8.00 1.00 0.28 10.14 0.28 9.90 0.00 4.03 14.35 4.03 13.76 76.17 OVA34419 2.00 16.68 3.65 9.04 3.17 7.94 39.57 3.81 9.04 3.38 7.56 58.02 OVA34420 2.50 10.68 3.92 9.87 3.41 8.66 44.16 4.13 10.07 3.65 8.64 67.87 OVA38840 2.80 8.51 4.07 10.31 3.55 9.01 48.98 4.27 10.65 3.79 9.10 78.72 OVA38841 3.00 7.41 4.17 10.55 3.64 9.24 46.19 4.34 11.01 3.85 9.44 78.99 OVA38842 3.50 5.45 4.36 11.15 3.75 9.72 51.02 4.58 11.69 4.02 10.00 90.20 OVA38843 4.00 4.17 4.40 11.59 3.80 10.10 54.74 4.75 12.35 4.16 10.64 99.97 4.50 3.29 4.38 11.94 3.81 10.45 49.70 4.81 12.94 4.24 11.21 102.42 5.00 2.67 4.31 12.24 3.73 10.68 53.93 4.89 13.49 4.30 11.62 102.27 6.00 1.85 3.93 12.37 3.39 10.85 42.84 4.96 14.29 4.35 12.38 107.11 7.00 1.36 3.15 12.12 2.72 10.69 29.16 4.87 15.00 4.27 12.81 112.98 8.00 1.04 1.34 11.52 1.09 10.10 0.00 4.73 15.65 3.94 13.39 95.21 OVA34421 2.00 26.73 3.93 9.31 3.84 9.20 45.22 3.75 9.33 3.68 8.97 66.35 OVA34422 2.50 17.11 4.29 10.31 4.16 10.20 54.86 4.14 10.35 4.03 9.99 80.42 OVA34465 2.80 13.64 4.44 10.76 4.35 10.64 58.31 4.30 10.88 4.23 10.52 90.97 OVA38844 3.00 11.88 4.53 11.17 4.45 10.94 59.58 4.40 11.20 4.33 10.84 97.74 OVA38845 3.50 8.73 4.77 11.89 4.69 11.65 69.25 4.66 11.99 4.58 11.76 109.34 OVA38846 4.00 6.68 4.94 12.44 4.81 12.20 71.41 4.91 12.75 4.80 12.38 115.44 OVA38847 4.50 5.28 5.09 12.91 4.91 12.74 78.32 5.08 13.61 4.92 13.24 129.53 OVA38937 5.00 4.28 5.09 13.33 4.96 13.15 81.82 5.21 14.24 5.09 13.72 141.32 6.00 2.97 5.03 13.93 4.95 13.68 85.69 5.38 15.38 5.29 15.00 139.24 7.00 2.18 4.81 14.25 4.68 13.88 58.31 5.52 16.27 5.38 15.87 160.36 8.00 1.67 4.34 14.22 4.21 13.85 57.12 5.49 17.17 5.34 16.62 152.33 9.00 1.32 3.50 13.88 3.41 13.56 24.10 5.40 17.84 5.28 17.12 144.60 10.00 1.07 1.90 13.37 1.81 12.99 0.00 5.25 18.49 5.02 17.91 119.01 OVA34423 2.00 18.66 3.61 8.39 3.40 8.16 39.27 3.55 8.30 3.37 7.89 55.64 OVA34425 2.50 11.94 3.96 9.41 3.67 9.11 46.02 3.91 9.63 3.66 9.09 70.20 OVA38848 2.80 9.52 4.15 9.91 3.82 9.51 51.32 4.11 10.27 3.82 9.61 76.97 OVA38849 3.00 8.29 4.24 10.19 3.91 9.79 54.89 4.21 10.64 3.92 9.85 81.67 OVA38852 3.50 6.09 4.44 10.94 4.06 10.33 56.49 4.48 11.50 4.14 10.58 91.12 OVA38853 4.00 4.66 4.56 11.53 4.14 10.81 61.88 4.69 12.10 4.31 11.29 103.54 4.50 3.69 4.58 12.00 4.16 11.16 60.25 4.84 12.83 4.44 11.76 108.45 5.00 2.98 4.54 12.30 4.16 11.45 59.50 4.93 13.32 4.56 12.24 115.29 6.00 2.07 4.28 12.65 3.86 11.74 50.88 5.07 14.46 4.62 13.22 125.85 7.00 1.52 3.68 12.72 3.34 11.75 43.74 5.09 15.22 4.66 13.82 116.63 8.00 1.17 2.52 12.28 2.22 11.31 19.04 4.95 15.84 4.41 14.28 114.25 OVA34424 2.00 17.94 3.40 8.20 3.33 8.25 35.41 3.36 8.35 3.31 8.15 53.26 OVA34426 2.50 11.48 3.67 9.07 3.57 9.02 40.91 3.67 9.29 3.58 9.09 66.48 OVA38850 2.80 9.15 3.78 9.46 3.72 9.41 45.49 3.79 9.92 3.73 9.71 70.56 OVA38851 3.00 7.97 3.87 9.65 3.77 9.65 46.86 3.91 10.16 3.82 9.95 75.64 OVA38854 3.50 5.86 4.03 10.23 3.92 10.19 47.38 4.11 10.94 4.02 10.61 80.18 OVA38855 4.00 4.49 4.11 10.67 4.00 10.62 53.55 4.27 11.58 4.17 11.26 91.64 4.50 3.54 4.12 11.02 4.02 10.97 48.20 4.38 12.16 4.28 11.83 91.88 5.00 2.87 4.09 11.30 3.98 11.16 53.93 4.48 12.69 4.37 12.24 96.69 6.00 1.99 3.79 11.49 3.68 11.39 42.84 4.58 13.60 4.47 13.14 93.72 7.00 1.46 3.15 11.44 3.04 11.24 40.09 4.51 14.42 4.37 13.94 116.63 8.00 1.12 1.92 10.89 1.85 10.79 19.04 4.35 14.99 4.21 14.50 80.93 OVA34427 2.00 22.05 3.80 8.79 3.57 8.53 41.36 3.66 8.61 3.47 8.18 62.18 OVA34428 2.50 14.11 4.16 9.82 3.89 9.50 53.00 4.05 9.95 3.81 9.38 76.70 OVA38856 2.80 11.25 4.35 10.32 4.04 10.00 53.65 4.28 10.71 4.01 10.00 83.97 OVA38857 3.00 9.80 4.49 10.72 4.13 10.29 59.58 4.40 11.13 4.09 10.42 89.03 OVA38858 3.50 7.20 4.73 11.48 4.32 10.88 61.05 4.68 11.98 4.32 11.12 104.78 OVA38859 4.00 5.51 4.90 12.15 4.44 11.43 66.64 4.93 12.71 4.52 11.84 109.49 4.50 4.36 4.95 12.68 4.50 11.89 72.30 5.13 13.37 4.70 12.49 123.51 5.00 3.53 4.96 13.10 4.54 12.24 66.94 5.22 14.00 4.82 12.97 124.59 6.00 2.45 4.86 13.63 4.40 12.70 64.26 5.44 15.18 4.97 13.86 139.24 7.00 1.80 4.42 13.88 4.00 12.83 58.31 5.51 16.03 5.04 14.54 138.50 8.00 1.38 3.65 13.67 3.27 12.73 38.08 5.45 16.73 4.94 15.08 152.33 9.00 1.09 2.04 13.20 1.83 12.03 24.10 5.23 17.39 4.75 15.70 120.50 Spacing table Serie Exiway A - E: Spazio trasversale   dalla parete B - F: Spazio trasversale   tra gli apparecchi C - G: Spazio assiale   dalla parete D - H: Spazio assiale   tra gli apparecchi Via di esodo Area antipanico Misure per ottenere 0,5 lux   o 1 lux al suolo senza  considerare le riflessione  delle pareti (EN 1838);   nel caso servano altri livelli   di illuminamento è necessario  procedere ad un calcolo  utilizzando il software   per il calcolo illuminotecnico.

198 Guida tecnica Codice Altezza di  installaz. (soffitto) Livello   di lux   sotto  l'apparecc. Via di esodo 1 lux min lungo la linea centrale Area coperta  da almeno 1  lux al suolo Area antipanico 0,5 lux min apparecchi installati in modo regolare Area coperta da almeno  0,5 lux   al suolo A  B C D E F G H (m) (lux) (m) (m 2 ) (m) (m 2 ) OVA34429 2.00 47.10 4.49 10.56 4.44 10.70 62.18 4.16 10.77 4.12 10.35 90.15 OVA34430 2.50 30.14 4.96 11.78 4.91 11.93 75.31 4.59 11.99 4.54 11.56 112.04 OVA38860 2.80 24.03 5.21 12.43 5.10 12.50 85.14 4.84 12.72 4.75 12.29 123.04 OVA38861 3.00 20.93 5.36 12.87 5.25 12.94 85.02 4.99 12.98 4.90 12.71 133.21 OVA38862 3.50 15.38 5.66 13.82 5.49 13.74 102.96 5.32 14.02 5.18 13.75 148.52 OVA38863 4.00 11.78 5.93 14.58 5.77 14.58 104.73 5.57 15.05 5.43 14.78 170.18 4.50 9.30 6.14 15.21 5.97 15.20 117.48 5.87 15.81 5.72 15.53 182.25 5.00 7.54 6.34 15.78 6.17 15.77 122.73 6.07 16.59 5.92 16.31 204.55 6.00 5.23 6.61 16.82 6.43 16.82 139.24 6.47 18.06 6.32 17.60 230.28 7.00 3.84 6.64 17.68 6.47 17.52 120.27 6.75 19.34 6.59 18.69 247.83 8.00 2.94 6.59 18.25 6.42 18.01 152.33 6.92 20.40 6.75 19.73 247.54 9.00 2.33 6.36 18.56 6.19 18.40 126.52 7.07 21.42 6.89 20.74 277.14 10.00 1.88 6.01 18.65 5.83 18.41 111.57 7.08 22.24 6.88 21.55 238.02 11.00 1.56 5.37 18.54 5.19 18.30 108.00 7.02 23.06 6.80 22.35 288.00 12.00 1.31 4.43 18.25 4.31 18.00 42.84 6.86 23.68 6.69 22.97 257.06 13.00 1.11 3.06 17.62 2.94 17.45 50.28 6.70 24.32 6.46 23.59 213.69 OVA34460 2.00 28.97 4.15 9.84 3.97 9.43 48.50 3.95 7.01 3.80 6.71 71.70 OVA38930 2.50 18.54 4.46 10.91 4.33 10.43 56.25 4.26 9.81 4.15 9.33 87.40 2.80 14.78 4.66 11.42 4.52 10.94 64.73 4.49 8.97 4.37 8.64 96.22 3.00 12.88 4.80 11.71 4.66 11.23 64.26 4.59 10.73 4.47 10.37 101.75 3.50 9.46 5.05 12.50 4.86 11.95 72.89 4.87 12.22 4.71 11.71 112.07 4.00 7.24 5.21 13.12 5.03 12.56 78.55 5.11 12.68 4.94 12.04 129.72 4.50 5.72 5.32 13.66 5.13 13.16 78.32 5.26 13.91 5.09 13.37 135.56 5.00 4.64 5.36 14.09 5.18 13.52 85.54 5.41 14.60 5.24 14.06 148.76 6.00 3.22 5.36 14.69 5.22 14.12 85.69 5.62 15.68 5.49 15.13 152.63 7.00 2.37 5.18 15.01 5.04 14.44 80.18 5.74 16.63 5.60 15.92 178.59 8.00 1.81 4.71 14.99 4.67 14.54 57.12 5.71 17.47 5.66 16.76 152.33 9.00 1.43 4.05 14.84 3.96 14.32 30.12 5.67 18.30 5.55 17.56 168.69 10.00 1.16 2.87 14.33 2.77 13.81 29.75 5.58 18.90 5.41 18.16 156.20 OVA34461 2.00 18.73 3.30 8.25 3.36 8.20 34.81 3.44 5.18 3.49 5.21 52.36 2.50 11.99 3.54 9.07 3.60 8.97 40.91 3.73 6.01 3.79 6.05 63.69 2.80 9.56 3.68 9.46 3.75 9.37 44.90 3.86 6.75 3.93 6.81 69.39 3.00 8.32 3.74 9.75 3.81 9.65 46.86 3.96 6.80 4.03 6.85 75.64 3.50 6.12 3.85 10.24 3.92 10.14 47.38 4.14 8.11 4.20 8.18 80.18 4.00 4.68 3.93 10.67 4.00 10.57 52.36 4.29 8.94 4.36 9.02 90.45 4.50 3.70 3.95 10.97 4.02 10.87 48.20 4.39 10.10 4.46 10.20 93.38 5.00 3.00 3.91 11.21 3.98 11.16 52.07 4.50 10.51 4.57 10.61 96.69 6.00 2.08 3.64 11.44 3.71 11.34 42.84 4.56 12.88 4.64 13.01 91.04 7.00 1.53 3.12 11.34 3.19 11.24 43.74 4.53 13.70 4.63 13.84 102.05 8.00 1.17 2.07 10.95 2.14 10.84 19.04 4.35 14.35 4.49 14.50 85.69 OVA34462 2.00 22.48 3.46 8.73 3.54 8.63 38.68 3.61 5.08 3.67 5.11 59.21 OVA38933 2.50 14.38 3.78 9.56 3.85 9.50 46.02 3.90 6.27 3.96 6.32 71.59 2.80 11.47 3.93 10.06 4.00 9.95 49.57 4.08 6.52 4.14 6.57 77.56 3.00 9.99 3.98 10.35 4.09 10.24 52.21 4.16 6.74 4.26 6.79 81.00 3.50 7.34 4.17 10.94 4.25 10.83 56.49 4.39 7.66 4.46 7.72 92.94 4.00 5.62 4.25 11.38 4.33 11.27 61.88 4.54 8.99 4.61 9.07 99.97 4.50 4.44 4.31 11.79 4.38 11.68 58.74 4.69 9.82 4.76 9.92 108.45 5.00 3.60 4.31 12.08 4.38 11.97 59.50 4.79 10.89 4.87 11.00 111.57 6.00 2.50 4.20 12.43 4.24 12.37 58.91 4.95 12.54 4.99 12.78 123.17 7.00 1.83 3.80 12.55 3.88 12.44 43.74 4.95 14.53 5.04 14.69 116.63 8.00 1.40 3.11 12.39 3.23 12.22 19.04 4.83 15.19 5.00 15.35 114.25 9.00 1.11 1.83 11.80 1.95 11.75 24.10 4.61 15.69 4.89 15.87 96.40 OVA34463 2.00 30.44 3.80 9.49 3.88 9.37 47.01 3.95 5.55 3.88 5.50 69.62 OVA38934 2.50 19.48 4.16 10.43 4.24 10.37 55.79 4.33 6.17 4.25 6.11 84.61 2.80 15.53 4.35 10.99 4.44 10.87 61.23 4.51 6.58 4.43 6.52 93.30 3.00 13.53 4.45 11.35 4.53 11.23 60.25 4.61 6.92 4.54 6.86 100.41 3.50 9.94 4.64 12.01 4.73 11.88 71.07 4.87 7.74 4.79 7.67 109.34 4.00 7.61 4.81 12.62 4.90 12.50 73.79 5.07 9.07 4.99 8.97 123.77 4.50 6.01 4.95 13.10 5.04 13.03 78.32 5.26 9.82 5.18 9.72 132.55 5.00 4.87 5.00 13.52 5.09 13.45 85.54 5.41 10.79 5.32 10.67 145.04 6.00 3.38 5.03 14.12 5.12 13.99 85.69 5.60 13.57 5.51 13.41 149.95 7.00 2.48 4.86 14.50 4.95 14.31 80.18 5.76 14.46 5.67 14.30 167.65 8.00 1.90 4.48 14.60 4.62 14.47 66.64 5.81 16.99 5.65 16.79 152.33 9.00 1.50 3.91 14.45 4.01 14.25 72.30 5.76 17.68 5.64 17.47 168.69 10.00 1.22 2.91 14.07 3.01 13.94 29.75 5.62 18.38 5.46 18.16 141.32 11.00 1.01 0.43 13.35 0.58 13.22 0.00 5.95 18.26 4.58 18.04 144.00 Spacing table Serie Exiway A - E: Spazio trasversale   dalla parete B - F: Spazio trasversale   tra gli apparecchi C - G: Spazio assiale   dalla parete D - H: Spazio assiale   tra gli apparecchi Via di esodo Area antipanico Misure per ottenere 0,5 lux o 1 lux al suolo senza considerare le riflessione delle pareti (EN 1838); nel caso servano altri livelli   di illuminamento è necessario procedere ad un calcolo utilizzando il software per il calcolo illuminotecnico.

199 Guida tecnica Codice Altezza di  installaz. (soffitto) Livello   di lux   sotto  l'apparecc. Via di esodo 1 lux min lungo la linea centrale Area coperta  da almeno 1  lux al suolo Area antipanico 0,5 lux min apparecchi installati in modo regolare Area coperta da almeno  0,5 lux   al suolo A  B C D E F G H (m) (lux) (m) (m 2 ) (m) (m 2 ) OVA34464 2.00 43.08 4.19 10.36 4.29 10.35 58.61 4.19 5.98 4.27 6.06 83.31 OVA38936 2.50 27.57 4.60 11.58 4.70 11.43 69.73 4.62 6.69 4.71 6.77 102.27 2.80 21.98 4.85 12.09 4.95 12.01 74.06 4.85 7.11 4.94 7.19 114.88 3.00 19.15 4.94 12.52 5.04 12.37 79.66 4.95 7.33 5.04 7.42 119.83 3.50 14.07 5.24 13.38 5.34 13.23 87.47 5.26 8.15 5.35 8.25 137.58 4.00 10.77 5.46 14.08 5.56 13.93 98.78 5.50 9.36 5.60 9.48 149.95 4.50 8.51 5.66 14.77 5.76 14.62 105.43 5.75 9.91 5.84 10.03 171.71 5.00 6.89 5.80 15.19 5.91 15.11 104.13 5.95 10.68 6.05 10.80 172.93 6.00 4.79 5.95 16.15 6.05 16.00 117.82 6.24 13.12 6.34 13.29 206.18 7.00 3.52 5.98 16.76 6.09 16.61 116.63 6.45 15.28 6.56 15.48 204.10 8.00 2.69 5.87 17.16 5.97 16.93 114.25 6.62 16.41 6.73 16.61 247.54 9.00 2.13 5.57 17.39 5.68 17.16 96.40 6.69 17.99 6.81 18.22 216.89 10.00 1.72 5.10 17.39 5.21 17.16 89.26 6.63 20.35 6.77 20.61 238.02 11.00 1.42 4.39 17.11 4.56 16.96 36.00 6.52 21.03 6.75 21.30 216.00 12.00 1.20 3.33 16.65 3.44 16.49 42.84 6.40 21.62 6.60 21.91 192.79 13.00 1.02 1.08 15.94 1.25 15.86 0.00 5.81 21.84 6.65 22.13 201.12 OVA34490 2.00 12.83 3.76 9.61 2.91 7.18 38.98 4.27 5.57 3.42 4.24 61.88 OVA38975 2.80 6.55 4.27 10.94 3.19 8.15 47.82 4.90 6.60 3.79 4.95 77.56 OVA38976 3.00 5.70 4.37 11.23 3.22 8.33 50.88 5.04 6.82 3.85 5.10 80.33 3.50 4.19 4.56 11.89 3.29 8.68 50.11 5.27 7.18 3.94 5.45 93.85 4.00 3.21 4.56 12.44 3.27 9.00 52.36 5.41 7.65 4.02 5.82 96.40 4.50 2.54 4.35 12.80 3.18 9.12 51.21 5.41 9.31 4.09 7.03 102.42 5.00 2.05 4.20 12.92 3.03 9.24 44.63 5.46 10.41 4.09 7.77 102.27 5.50 1.70 4.00 12.88 2.80 9.23 45.00 5.50 11.55 4.01 8.53 99.00 6.00 1.43 3.64 12.65 2.45 9.13 26.78 5.52 12.66 3.88 9.23 99.07 6.50 1.22 3.14 12.34 1.93 8.89 25.14 5.62 12.94 3.64 9.30 94.28 7.00 1.05 2.07 12.06 0.98 8.58 3.64 5.85 12.59 3.04 8.98 87.47 OVA34491 2.00 14.50 3.97 9.60 3.08 7.48 40.76 4.31 5.65 3.46 4.45 62.48 OVA38977 2.80 7.40 4.35 11.30 3.40 8.58 44.90 4.61 6.68 3.71 5.22 80.47 OVA38978 3.00 6.44 4.28 11.65 3.45 8.81 45.52 4.59 7.53 3.79 5.87 79.66 3.50 4.73 4.32 12.07 3.53 9.25 47.38 4.71 9.08 3.94 7.03 89.29 4.00 3.62 4.29 12.09 3.57 9.53 48.79 4.81 10.77 4.09 8.26 91.64 4.50 2.86 4.20 12.05 3.55 9.82 48.20 4.82 12.58 4.15 9.47 102.42 5.00 2.32 4.05 12.19 3.44 9.91 39.05 4.81 13.14 4.16 9.88 96.69 5.50 1.92 3.78 12.11 3.24 9.99 36.00 4.79 13.51 4.17 10.33 99.00 6.00 1.61 3.50 11.90 2.99 9.98 32.13 4.79 13.91 4.17 11.10 96.40 6.50 1.37 3.14 11.65 2.59 9.89 18.86 4.78 14.38 4.04 11.73 100.56 7.00 1.18 2.38 11.29 2.01 9.67 14.58 4.60 14.77 3.97 11.96 83.83 OVA34492 2.00 27.54 4.66 11.30 3.72 8.93 60.69 5.04 6.65 4.13 5.25 85.69 OVA34493 2.80 14.05 5.50 13.44 4.27 10.37 78.14 5.77 7.80 4.60 6.19 120.71 OVA38981 3.00 12.24 5.70 13.89 4.37 10.71 78.32 5.91 8.13 4.64 6.41 127.19 OVA38982 3.50 8.99 6.00 14.93 4.56 11.42 84.74 6.15 8.77 4.79 6.92 144.87 OVA38983 4.00 6.89 5.93 15.87 4.73 12.03 82.12 6.14 9.56 5.00 7.54 154.71 OVA38984 4.50 5.44 5.92 16.40 4.83 12.50 90.37 6.19 11.77 5.14 9.19 165.68 5.00 4.41 5.96 16.65 4.91 12.86 91.12 6.33 13.44 5.31 10.36 172.93 5.50 3.64 5.95 16.62 4.91 13.11 94.50 6.45 14.91 5.41 11.47 173.25 6.00 3.06 5.84 16.59 4.90 13.45 88.36 6.49 16.24 5.52 12.33 182.08 6.50 2.61 5.70 16.71 4.81 13.58 91.13 6.47 17.62 5.54 13.35 188.55 7.00 2.25 5.52 16.76 4.72 13.76 72.89 6.41 18.19 5.55 13.72 185.88 OVA34494 3.00 15.10 6.15 14.85 4.71 11.65 96.40 6.18 11.15 4.85 8.58 147.27 OVA38985 4.00 8.49 6.79 16.96 5.12 13.05 119.01 6.98 12.72 5.38 9.82 190.41 OVA38986 5.00 5.44 7.28 18.42 5.36 14.02 126.45 7.61 14.22 5.74 10.85 208.26 6.00 3.78 7.54 19.58 5.45 14.69 117.82 8.13 14.91 6.02 11.32 257.06 6.50 3.22 7.61 20.02 5.41 14.95 138.27 8.28 16.29 6.03 12.34 251.41 7.00 2.77 7.57 20.56 5.37 15.15 145.79 8.43 16.88 6.13 12.61 262.41 7.50 2.42 7.50 20.84 5.25 15.26 133.88 8.58 17.08 6.16 12.84 284.50 8.00 2.12 7.40 21.23 5.10 15.32 114.25 8.71 17.43 6.16 13.04 285.62 8.50 1.88 7.26 21.37 4.91 15.31 107.48 8.82 17.74 6.12 13.20 236.45 9.00 1.68 7.03 21.45 4.69 15.37 120.50 8.82 18.95 6.04 14.04 265.09 9.50 1.51 6.78 21.48 4.33 15.25 80.55 8.94 18.94 5.89 13.94 295.36 10.00 1.36 6.31 21.26 3.94 15.07 59.50 8.98 19.16 5.80 14.02 267.77 10.50 1.23 5.52 21.18 3.36 14.98 65.60 8.94 20.05 5.63 14.58 295.21 11.00 1.12 4.28 21.06 2.59 14.70 36.00 8.90 20.50 5.59 14.81 216.00 11.50 1.03 1.46 20.71 1.26 14.37 0.00 7.49 24.13 6.52 17.32 236.08 Spacing table Serie Exiway A - E: Spazio trasversale   dalla parete B - F: Spazio trasversale   tra gli apparecchi C - G: Spazio assiale   dalla parete D - H: Spazio assiale   tra gli apparecchi Via di esodo Area antipanico Misure per ottenere 0,5 lux o 1 lux al suolo senza considerare le riflessione delle pareti (EN 1838); nel caso servano altri livelli   di illuminamento è necessario procedere ad un calcolo utilizzando il software per il calcolo illuminotecnico.

200 Guida tecnica Codice Altezza di  installaz. (soffitto) Livello   di lux   sotto  l'apparecc. Via di esodo 1 lux min lungo la linea centrale Area coperta  da almeno 1  lux al suolo Area antipanico 0,5 lux min apparecchi installati in modo regolare Area coperta da almeno  0,5 lux   al suolo A  B C D E F G H (m) (lux) (m) (m 2 ) (m) (m 2 ) OVA34495 2.00 14.19 4.60 11.54 2.97 7.33 47.01 4.66 6.44 3.18 4.34 76.46 OVA38988 2.80 7.24 5.00 13.03 3.34 8.42 58.31 5.12 8.02 3.58 5.06 96.80 3.00 6.31 5.04 13.24 3.42 8.61 62.26 5.17 8.24 3.67 5.20 101.08 3.50 4.63 5.39 13.81 3.53 9.08 69.25 5.47 8.77 3.76 5.56 110.25 4.00 3.55 5.71 14.21 3.63 9.41 69.02 5.75 9.20 3.84 5.83 119.01 4.50 2.80 5.92 14.83 3.61 9.65 72.30 5.99 9.65 3.85 6.09 129.53 5.00 2.27 6.12 15.55 3.50 9.87 65.08 6.26 9.81 3.79 6.36 137.60 5.50 1.88 6.22 16.16 3.27 9.91 58.50 6.40 9.92 3.61 6.57 137.25 6.00 1.58 4.65 16.75 2.93 9.90 50.88 5.99 10.09 3.96 6.74 141.92 6.50 1.34 4.38 17.02 2.50 9.76 40.85 6.30 10.40 3.80 6.87 141.42 7.00 1.16 4.12 16.15 1.97 9.50 21.87 6.54 10.78 3.39 6.96 131.21 7.50 1.01 1.94 15.48 0.00 9.02 8.37 7.19 11.12 0.50 7.08 117.15 OVA34496 2.80 12.18 6.07 15.72 3.85 9.80 85.72 6.74 8.75 4.46 5.84 140.54 OVA38989 3.00 10.61 6.22 16.17 3.91 9.99 90.37 6.87 9.10 4.50 5.98 149.28 3.50 7.79 6.38 16.91 4.06 10.48 94.76 7.13 10.02 4.72 6.48 156.72 4.00 5.97 6.59 17.06 4.22 10.91 110.68 7.49 10.84 4.97 6.83 174.94 4.50 4.71 6.86 17.38 4.27 11.21 114.47 8.16 11.28 5.27 7.10 188.27 5.00 3.82 7.21 17.95 4.27 11.50 109.71 8.76 11.64 5.40 7.31 191.53 5.50 3.16 7.50 18.58 4.22 11.74 126.00 9.42 12.07 5.52 7.54 211.50 6.00 2.65 7.82 19.40 4.12 11.95 115.14 9.98 12.44 5.50 7.72 235.64 6.50 2.26 8.03 20.22 3.94 12.02 106.85 10.40 12.49 5.37 7.93 219.98 7.00 1.95 8.20 21.07 3.72 11.96 94.76 10.22 12.76 4.91 8.02 222.32 7.50 1.70 8.26 21.64 3.42 11.93 96.23 10.31 12.86 4.56 8.16 234.30 8.00 1.49 6.14 22.35 3.07 11.73 71.41 8.52 13.18 4.51 8.33 266.58 8.50 1.32 5.47 22.88 2.60 11.58 42.99 8.38 14.42 4.25 9.00 231.08 9.00 1.18 4.99 23.15 2.04 11.30 36.15 8.55 15.66 3.78 9.64 216.89 9.50 1.06 4.63 22.65 0.96 10.86 20.14 9.10 14.08 2.28 8.45 194.67 OVA38730 2.00 4.98 2.43 6.50 2.09 5.46 15.77 2.88 5.31 2.55 4.40 28.86 OVA38731 2.50 3.19 2.41 6.82 2.10 5.80 15.81 2.96 7.21 2.64 6.01 31.61 2.80 2.54 2.35 6.92 2.05 5.90 16.33 2.99 7.46 2.68 6.25 33.24 3.00 2.22 2.28 6.93 2.00 5.95 13.39 3.00 7.66 2.70 6.45 33.47 3.50 1.63 2.02 6.88 1.76 5.98 10.93 3.00 8.03 2.68 6.80 32.80 4.00 1.25 1.58 6.62 1.32 5.81 4.76 2.96 8.45 2.56 7.18 33.32 OVA38740 2.00 15.44 3.65 8.93 3.23 7.69 37.49 3.41 5.27 3.78 5.94 57.12 2.50 9.88 3.92 9.81 3.47 8.41 42.77 3.68 6.30 4.10 7.11 66.94 2.80 7.88 4.04 10.21 3.58 8.80 45.49 3.82 7.16 4.24 8.21 74.06 3.00 6.86 4.13 10.50 3.64 9.03 45.52 3.87 8.06 4.32 9.11 74.98 3.50 5.04 4.25 10.99 3.75 9.51 48.29 4.04 8.72 4.50 9.90 85.65 4.00 3.86 4.25 11.43 3.76 9.93 49.98 4.15 9.96 4.62 11.35 89.26 4.50 3.05 4.20 11.78 3.74 10.18 48.20 4.27 10.77 4.72 12.33 96.40 5.00 2.47 4.12 11.92 3.67 10.36 48.35 4.29 11.35 4.76 12.93 96.69 6.00 1.72 3.64 11.95 3.22 10.43 32.13 4.31 11.98 4.80 13.70 96.40 7.00 1.26 2.65 11.64 2.41 10.17 14.58 4.24 12.51 4.62 14.26 102.05 OVA38745 2.00 34.75 4.60 10.92 4.06 9.55 58.61 4.68 6.54 4.18 5.79 88.36 OVA38746 2.50 22.24 5.07 12.30 4.51 10.55 72.06 5.07 7.37 4.56 6.60 110.18 2.80 17.73 5.32 12.96 4.71 11.18 80.47 5.27 8.91 4.72 7.93 117.79 3.00 15.44 5.47 13.40 4.85 11.54 84.35 5.43 8.80 4.87 7.85 128.53 3.50 11.35 5.71 14.35 5.09 12.26 92.94 5.74 10.00 5.17 8.88 143.05 4.00 8.69 5.99 15.05 5.31 12.94 99.97 6.01 11.81 5.39 10.31 164.23 4.50 6.86 6.19 15.75 5.46 13.54 102.42 6.23 13.67 5.55 12.14 168.69 5.00 5.56 6.29 16.32 5.60 14.03 115.29 6.42 13.96 5.77 12.32 187.81 6.00 3.86 6.38 17.14 5.64 14.89 112.46 6.68 16.91 5.97 14.90 200.83 7.00 2.84 6.30 17.68 5.57 15.42 116.63 6.86 18.94 6.12 16.79 225.97 8.00 2.17 5.97 18.01 5.35 15.66 95.21 6.95 19.75 6.27 17.42 218.98 9.00 1.72 5.46 17.92 4.84 15.65 72.30 6.95 20.56 6.21 18.02 216.89 10.00 1.39 4.61 17.69 4.14 15.49 59.50 6.80 21.10 6.16 18.70 230.58 11.00 1.15 3.15 17.19 2.90 14.98 36.00 6.55 21.70 6.06 19.09 180.00 Spacing table Serie Exiway A - E: Spazio trasversale   dalla parete B - F: Spazio trasversale   tra gli apparecchi C - G: Spazio assiale   dalla parete D - H: Spazio assiale   tra gli apparecchi Via di esodo Area antipanico Misure per ottenere 0,5 lux o 1 lux al suolo senza considerare le riflessione delle pareti (EN 1838); nel caso servano altri livelli   di illuminamento è necessario procedere ad un calcolo utilizzando il software per il calcolo illuminotecnico.

201 Guida tecnica Codice Altezza di  installaz. (soffitto) Livello   di lux   sotto  l'apparecc. Via di esodo 1 lux min lungo la linea centrale Area coperta  da almeno 1  lux al suolo Area antipanico 0,5 lux min apparecchi installati in modo regolare Area coperta da almeno  0,5 lux   al suolo A  B C D E F G H (m) (lux) (m) (m 2 ) (m) (m 2 ) OVA38750 2.00 53.62 4.77 11.14 4.66 11.07 65.75 4.43 10.82 4.34 10.55 96.69 OVA38751 2.50 34.32 5.30 12.46 5.13 12.38 80.42 4.89 12.25 4.75 11.97 118.54 2.80 27.36 5.56 13.19 5.38 13.04 90.39 5.13 12.99 4.98 12.71 131.21 3.00 23.83 5.70 13.64 5.53 13.40 97.74 5.28 13.41 5.13 13.13 139.91 3.50 17.51 6.00 14.60 5.88 14.35 108.43 5.57 14.46 5.47 14.17 160.36 4.00 13.40 6.34 15.45 6.16 15.05 116.63 5.90 15.48 5.74 15.01 178.51 4.50 10.59 6.61 16.16 6.43 15.75 129.53 6.20 16.35 6.04 15.87 195.81 5.00 8.58 6.82 16.81 6.64 16.48 141.32 6.41 17.22 6.25 16.55 219.42 6.00 5.96 7.09 17.96 6.84 17.63 139.24 6.84 18.83 6.62 18.15 238.31 7.00 4.38 7.19 18.92 7.00 18.50 160.36 7.15 19.96 6.98 19.47 276.99 8.00 3.35 7.20 19.50 7.02 18.99 152.33 7.33 21.12 7.15 20.42 285.62 9.00 2.65 7.10 19.91 6.84 19.47 144.60 7.57 22.06 7.32 21.35 313.29 10.00 2.14 6.81 20.09 6.56 19.74 119.01 7.64 23.09 7.38 22.37 327.27 11.00 1.77 6.35 20.16 6.10 19.72 108.00 7.71 23.92 7.42 23.18 288.00 12.00 1.49 5.66 20.05 5.41 19.61 128.53 7.59 24.85 7.27 23.88 342.74 14.00 1.09 3.10 18.98 2.85 18.45 58.31 7.33 26.07 6.77 25.30 233.26 13.00 1.27 4.67 19.68 4.41 19.06 50.28 7.43 25.50 7.05 24.52 301.69 OVA38752 2.00 7.05 2.56 6.91 2.43 6.04 20.53 3.07 4.10 2.93 3.70 34.51 2.50 4.51 2.68 7.47 2.50 6.55 23.24 3.29 4.46 3.10 4.06 39.51 2.80 3.59 2.68 7.69 2.52 6.76 22.16 3.33 4.61 3.16 4.21 40.24 3.00 3.13 2.68 7.80 2.50 6.87 22.76 3.39 4.71 3.19 4.31 42.17 3.50 2.30 2.59 8.03 2.43 7.00 20.05 3.44 5.06 3.25 4.64 46.47 4.00 1.76 2.38 8.09 2.22 6.99 16.66 3.45 6.07 3.25 5.65 44.03 4.50 1.39 2.00 7.94 1.86 6.94 12.05 3.41 6.97 3.21 6.45 46.69 5.00 1.13 1.29 7.68 1.22 6.71 7.44 3.26 8.79 3.11 8.10 37.19 OVA38758 2.00 28.32 4.10 10.87 3.68 9.04 53.85 4.48 6.25 4.07 5.25 79.14 2.50 18.13 4.42 11.74 4.08 10.03 62.29 4.83 6.87 4.50 5.86 96.23 2.80 14.45 4.61 12.24 4.27 10.53 70.56 5.01 7.20 4.67 6.19 106.71 3.00 12.59 4.71 12.61 4.37 10.83 69.62 5.17 7.43 4.82 6.41 111.79 3.50 9.25 4.95 13.27 4.56 11.54 81.09 5.45 7.86 5.05 6.84 122.10 4.00 7.08 5.17 13.97 4.73 12.14 83.31 5.66 8.20 5.22 7.27 140.43 4.50 5.59 5.32 14.52 4.87 12.74 90.37 5.86 8.55 5.41 7.69 149.11 5.00 4.53 5.46 15.00 4.96 13.15 92.98 6.04 8.84 5.53 8.06 163.64 6.00 3.15 5.50 15.67 4.90 13.68 91.04 6.28 10.60 5.66 9.73 174.05 7.00 2.31 5.32 16.05 4.77 14.06 80.18 6.34 14.03 5.73 12.82 182.23 8.00 1.77 4.85 16.15 4.34 14.09 66.64 6.36 15.80 5.74 14.35 176.13 9.00 1.40 4.01 15.93 3.68 13.87 54.22 6.16 18.17 5.70 16.54 186.77 10.00 1.13 2.63 15.28 2.35 13.49 29.75 6.02 19.17 5.43 17.31 156.20 OVA38775 2.00 10.62 4.01 9.84 2.75 6.83 38.08 4.63 5.89 3.34 4.14 60.99 OVA38776 2.80 5.42 4.48 11.36 2.98 7.64 46.65 5.13 6.76 3.57 4.80 75.81 3.00 4.72 4.53 11.59 3.00 7.82 46.19 5.20 6.98 3.61 4.89 84.35 3.50 3.47 4.60 12.25 3.02 8.13 42.82 5.32 7.51 3.66 5.19 85.65 4.00 2.65 4.48 12.56 2.96 8.29 45.22 5.36 8.02 3.71 5.41 95.21 4.50 2.10 4.27 12.74 2.81 8.36 36.15 5.35 8.96 3.70 6.01 90.37 5.00 1.70 4.05 12.64 2.58 8.32 37.19 5.40 10.29 3.61 6.85 85.54 5.50 1.40 3.71 12.39 2.25 8.22 22.50 5.41 11.58 3.48 7.65 96.75 6.00 1.18 3.26 12.11 1.66 7.98 18.74 5.62 11.33 3.11 7.40 85.69 6.50 1.01 2.43 11.66 0.48 7.58 3.14 6.04 9.20 1.60 5.96 75.42 OVA38777 2.00 13.27 4.24 10.43 2.99 7.33 46.12 4.81 6.44 3.54 4.39 70.21 OVA38778 2.80 6.77 4.85 12.15 3.28 8.26 53.65 5.53 7.20 3.90 5.11 92.14 3.00 5.90 4.94 12.44 3.30 8.45 56.23 5.61 7.43 3.92 5.26 93.72 3.50 4.33 5.14 13.23 3.38 8.80 59.23 5.83 7.95 4.00 5.61 105.69 4.00 3.32 5.17 13.72 3.39 9.12 54.74 5.91 8.48 4.04 5.89 105.92 4.50 2.62 5.00 14.13 3.30 9.28 55.73 5.96 8.93 4.11 6.09 118.99 5.00 2.12 4.79 14.28 3.15 9.37 44.63 5.94 9.75 4.09 6.54 115.29 5.50 1.75 4.57 14.21 2.92 9.31 45.00 5.97 11.25 4.00 7.50 110.25 6.00 1.47 4.28 14.00 2.61 9.21 32.13 6.04 12.28 3.88 8.11 117.82 6.50 1.26 3.87 13.65 2.14 9.02 25.14 6.14 12.98 3.62 8.47 109.99 7.00 1.08 3.23 13.23 1.39 8.71 7.29 6.34 11.95 3.02 7.76 91.12 Spacing table Serie Exiway A - E: Spazio trasversale   dalla parete B - F: Spazio trasversale   tra gli apparecchi C - G: Spazio assiale   dalla parete D - H: Spazio assiale   tra gli apparecchi Via di esodo Area antipanico Misure per ottenere 0,5 lux o 1 lux al suolo senza considerare le riflessione delle pareti (EN 1838); nel caso servano altri livelli   di illuminamento è necessario procedere ad un calcolo utilizzando il software per il calcolo illuminotecnico.

202 Guida tecnica Codice Altezza di  installaz. (soffitto) Livello   di lux   sotto  l'apparecc. Via di esodo 1 lux min lungo la linea centrale Area coperta  da almeno 1  lux al suolo Area antipanico 0,5 lux min apparecchi installati in modo regolare Area coperta da almeno  0,5 lux   al suolo A  B C D E F G H (m) (lux) (m) (m 2 ) (m) (m 2 ) OVA38784 3.00 15.35 6.22 15.44 4.53 11.17 106.44 6.73 9.10 5.04 6.80 157.98 4.00 8.64 6.86 17.46 4.90 12.44 127.34 7.48 10.42 5.48 7.67 197.55 5.00 5.53 7.28 19.01 5.13 13.27 141.32 8.10 11.91 5.86 8.69 232.44 6.00 3.84 7.48 20.07 5.31 13.93 139.24 8.56 13.26 6.22 9.57 265.09 6.50 3.27 7.48 20.51 5.36 14.19 138.27 8.71 14.15 6.39 10.08 257.69 7.00 2.82 7.51 20.96 5.32 14.43 160.36 8.89 14.84 6.45 10.56 284.28 7.50 2.46 7.43 21.23 5.30 14.61 150.62 8.98 15.63 6.55 11.09 284.50 8.00 2.16 7.33 21.43 5.20 14.79 114.25 9.08 16.52 6.58 11.69 295.14 8.50 1.91 7.13 21.57 5.01 14.91 128.98 9.17 17.24 6.59 12.15 274.07 9.00 1.71 6.91 21.65 4.79 14.97 120.50 9.16 18.47 6.50 13.08 265.09 9.50 1.53 6.59 21.67 4.48 14.98 120.83 9.23 19.14 6.43 13.49 295.36 10.00 1.38 6.07 21.64 4.09 14.94 66.94 9.16 20.50 6.34 14.37 312.40 10.50 1.25 5.47 21.56 3.62 14.84 65.60 9.18 20.80 6.24 14.61 295.21 11.00 1.14 4.56 21.34 2.95 14.70 36.00 9.11 21.79 6.07 15.34 243.00 11.50 1.04 2.97 21.08 1.98 14.44 39.35 8.83 23.87 6.03 16.84 236.08 OVA38864 2.00 3.17 2.73 6.79 1.58 4.35 16.66 3.76 4.39 2.38 2.70 28.56 OVA38865 2.50 2.03 2.98 7.60 1.41 4.46 12.55 4.15 4.60 2.23 2.88 29.75 OVA38866 2.80 1.62 3.00 8.04 1.26 4.41 13.41 4.12 4.71 2.02 2.98 32.66 OVA38867 3.00 1.41 2.10 8.31 1.11 4.34 8.70 3.40 4.85 2.03 3.03 36.15 3.50 1.03 0.92 8.45 0.45 4.04 2.73 3.41 6.11 1.91 3.68 27.33 OVA38868 2.00 5.28 3.17 8.11 2.02 5.26 26.78 3.96 5.21 2.70 3.26 40.46 OVA38869 2.50 3.38 3.47 8.71 2.04 5.58 26.50 4.60 5.62 2.91 3.50 44.63 OVA38870 2.80 2.69 3.65 9.14 2.00 5.67 29.16 4.93 5.81 2.93 3.62 53.07 OVA38871 3.00 2.35 3.77 9.47 1.93 5.74 25.44 5.13 5.89 2.87 3.67 53.55 OVA38872 3.50 1.72 3.89 10.25 1.69 5.72 20.96 5.22 6.00 2.55 3.86 53.76 OVA38873 4.00 1.32 2.57 10.87 1.32 5.55 10.71 4.22 6.81 2.41 4.24 57.12 OVA38874 4.50 1.04 1.25 10.92 0.63 5.25 4.52 4.21 7.81 2.38 4.69 45.19 OVA38875 OVA38876 2.00 7.39 3.54 9.49 2.32 5.96 30.35 4.21 5.65 2.94 3.62 49.98 OVA38877 2.50 4.73 3.81 9.76 2.41 6.34 37.66 4.74 6.27 3.18 3.94 59.97 OVA38878 2.80 3.77 4.04 10.05 2.41 6.50 35.57 5.17 6.52 3.29 4.09 59.48 OVA38879 3.00 3.29 4.13 10.34 2.41 6.61 37.49 5.37 6.66 3.34 4.18 64.26 3.50 2.41 4.44 11.10 2.29 6.76 35.54 5.94 6.94 3.31 4.38 78.36 4.00 1.85 4.60 11.87 2.08 6.77 30.94 6.06 7.07 3.02 4.54 71.41 4.50 1.46 3.33 12.57 1.75 6.66 22.59 4.96 7.34 2.85 4.64 84.35 5.00 1.18 2.80 13.04 1.27 6.43 14.88 4.97 8.57 2.53 5.33 70.66 OVA38880 2.00 10.56 4.10 10.86 2.63 6.72 40.46 4.77 6.07 3.24 4.00 66.64 OVA38881 2.50 6.76 4.29 11.43 2.80 7.21 44.63 5.04 6.96 3.47 4.46 72.52 OVA38882 2.80 5.39 4.44 11.48 2.85 7.43 53.07 5.33 7.29 3.60 4.65 79.89 OVA38883 3.00 4.69 4.58 11.65 2.90 7.58 53.55 5.58 7.52 3.72 4.75 86.36 3.50 3.45 4.91 12.19 2.89 7.88 53.76 6.23 7.95 3.87 4.99 87.47 4.00 2.64 5.21 13.00 2.80 8.04 57.12 6.86 8.20 3.92 5.16 107.11 4.50 2.09 5.41 13.80 2.62 8.10 45.19 7.24 8.37 3.77 5.36 100.92 5.00 1.69 5.50 14.50 2.36 8.06 42.77 7.13 8.57 3.34 5.50 105.99 5.50 1.40 3.82 15.16 2.00 7.92 29.25 5.77 8.96 3.26 5.70 119.25 6.00 1.17 3.33 15.58 1.50 7.68 21.42 5.88 10.26 2.92 6.39 101.75 OVA38884 2.00 13.79 4.55 11.54 2.97 7.33 47.01 4.59 6.44 3.17 4.34 76.46 OVA38885 2.50 8.83 4.85 12.53 3.23 8.04 55.79 4.96 7.36 3.47 4.81 88.79 OVA38886 2.80 7.04 4.95 12.96 3.34 8.38 58.90 5.11 7.91 3.61 5.06 95.05 OVA38887 3.00 6.13 5.04 13.17 3.42 8.61 62.26 5.17 8.24 3.67 5.20 101.08 3.50 4.50 5.34 13.66 3.53 9.04 68.34 5.46 8.66 3.78 5.56 110.25 4.00 3.45 5.66 14.14 3.63 9.37 69.02 5.68 9.09 3.83 5.83 119.01 4.50 2.72 5.86 14.76 3.61 9.65 70.79 5.97 9.54 3.87 6.09 129.53 5.00 2.21 6.07 15.48 3.50 9.79 65.08 6.25 9.71 3.82 6.36 139.46 5.50 1.82 6.16 16.09 3.27 9.87 58.50 6.45 9.82 3.66 6.57 137.25 6.00 1.53 4.52 16.60 2.93 9.85 50.88 5.95 10.09 4.03 6.74 141.92 7.00 1.13 4.00 15.93 1.97 9.45 21.87 6.51 10.68 3.47 6.96 131.21 Spacing table Serie Exiway A - E: Spazio trasversale   dalla parete B - F: Spazio trasversale   tra gli apparecchi C - G: Spazio assiale   dalla parete D - H: Spazio assiale   tra gli apparecchi Via di esodo Area antipanico Misure per ottenere 0,5 lux o 1 lux al suolo senza considerare le riflessione delle pareti (EN 1838); nel caso servano altri livelli   di illuminamento è necessario procedere ad un calcolo utilizzando il software per il calcolo illuminotecnico.

203 Guida tecnica Codice Altezza di  installaz. (soffitto) Livello   di lux   sotto  l'apparecc. Via di esodo 1 lux min lungo la linea centrale Area coperta  da almeno 1  lux al suolo Area antipanico 0,5 lux min apparecchi installati in modo regolare Area coperta da almeno  0,5 lux   al suolo A  B C D E F G H (m) (lux) (m) (m 2 ) (m) (m 2 ) OVA38888 2.00 23.88 5.42 13.00 3.50 8.53 69.92 5.38 7.09 3.65 5.04 101.16 OVA38889 2.50 15.28 5.89 14.74 3.85 9.45 82.75 5.81 8.18 3.97 5.58 127.38 2.80 12.18 6.14 15.60 4.00 9.95 87.47 6.10 8.88 4.14 5.90 138.20 3.00 10.61 6.29 16.05 4.09 10.24 92.38 6.22 9.23 4.22 6.12 147.27 3.50 7.80 6.45 16.80 4.32 10.83 99.32 6.46 10.16 4.50 6.55 164.01 4.00 5.97 6.66 17.35 4.52 11.37 109.49 6.66 10.84 4.68 6.90 176.13 4.50 4.72 6.93 17.95 4.62 11.78 117.48 6.92 11.42 4.78 7.24 189.78 5.00 3.82 7.28 18.42 4.74 12.13 117.15 7.20 11.78 4.87 7.60 200.83 5.50 3.16 7.57 18.86 4.78 12.49 121.50 7.46 12.21 4.90 7.83 211.50 6.00 2.65 7.75 19.49 4.77 12.76 125.85 7.73 12.58 4.95 8.08 227.60 7.00 1.95 8.05 20.96 4.42 13.00 102.05 8.22 12.89 4.73 8.54 236.90 8.00 1.49 5.92 22.03 3.77 12.97 80.93 7.73 13.31 5.11 8.94 252.30 9.00 1.18 5.35 21.75 2.84 12.56 48.20 8.25 13.86 4.61 9.14 240.99 9.50 1.06 2.68 20.42 1.85 12.23 33.56 7.24 15.58 5.15 10.22 221.52 OVA38932 2.00 10.30 2.70 6.97 2.75 6.89 23.21 2.98 4.54 3.02 4.54 36.30 2.50 6.59 2.85 7.52 2.90 7.45 25.57 3.17 5.63 3.22 5.65 41.84 2.80 5.26 2.90 7.78 2.95 7.74 28.57 3.28 5.93 3.33 5.95 47.82 3.00 4.58 2.92 7.93 2.97 7.85 29.45 3.32 6.76 3.37 6.79 48.87 3.50 3.36 2.91 8.23 2.96 8.16 29.16 3.42 7.64 3.48 7.69 51.02 4.00 2.58 2.85 8.43 2.91 8.32 28.56 3.51 8.06 3.56 8.11 57.12 4.50 2.03 2.68 8.51 2.73 8.43 24.10 3.52 9.39 3.58 9.46 48.20 5.00 1.65 2.44 8.47 2.49 8.35 22.31 3.51 10.02 3.58 10.10 59.50 6.00 1.14 1.41 8.10 1.50 7.98 10.71 3.31 10.66 3.47 10.75 42.84 OVA38935 2.00 37.46 4.01 10.03 4.10 9.96 52.36 4.10 5.81 4.18 5.88 78.55 2.50 23.97 4.42 11.10 4.51 11.04 63.69 4.48 6.51 4.56 6.59 96.23 2.80 19.11 4.61 11.68 4.71 11.55 69.39 4.66 6.84 4.74 6.92 103.80 3.00 16.65 4.75 11.98 4.85 11.90 75.64 4.76 7.56 4.84 7.64 111.79 3.50 12.23 5.00 12.83 5.09 12.69 80.18 5.06 8.08 5.15 8.17 127.56 4.00 9.36 5.21 13.52 5.31 13.38 90.45 5.31 8.90 5.39 9.00 139.24 4.50 7.40 5.36 14.07 5.46 13.93 93.38 5.50 10.13 5.59 10.24 155.14 5.00 5.99 5.46 14.49 5.60 14.41 96.69 5.67 10.60 5.81 10.72 163.64 6.00 4.16 5.60 15.30 5.69 15.15 91.04 5.93 13.53 6.03 13.70 187.44 7.00 3.06 5.52 15.83 5.62 15.69 102.05 6.14 14.61 6.24 14.79 189.52 8.00 2.34 5.35 16.15 5.45 15.93 85.69 6.25 16.22 6.36 16.42 209.45 9.00 1.85 4.94 16.21 5.04 16.00 72.30 6.27 18.09 6.39 18.32 192.79 10.00 1.50 4.30 16.06 4.45 15.84 74.38 6.17 19.39 6.38 19.80 208.26 11.00 1.24 3.36 15.70 3.47 15.48 36.00 6.01 20.04 6.19 20.29 189.00 12.00 1.04 1.47 15.00 1.63 14.85 0.00 5.62 20.43 6.18 20.69 171.37 OVA38938 2.00 11.14 2.75 7.11 2.83 7.03 25.29 3.02 4.68 3.09 4.74 38.98 2.50 7.13 2.93 7.70 2.98 7.66 27.89 3.25 5.48 3.30 5.55 46.02 2.80 5.68 2.98 8.00 3.06 7.89 30.32 3.34 5.92 3.42 6.00 50.15 3.00 4.95 3.00 8.15 3.08 8.07 30.79 3.41 6.17 3.49 6.19 52.21 3.50 3.64 3.04 8.50 3.10 8.38 29.16 3.53 7.25 3.58 7.29 56.49 4.00 2.78 2.99 8.70 3.04 8.62 28.56 3.61 7.94 3.67 8.06 61.88 4.50 2.20 2.84 8.81 2.92 8.73 24.10 3.64 8.95 3.73 9.01 57.24 5.00 1.78 2.63 8.81 2.69 8.73 22.31 3.65 9.88 3.72 9.96 59.50 6.00 1.24 1.81 8.52 1.89 8.44 10.71 3.51 10.97 3.65 11.16 58.91 OVA38939 2.00 16.70 3.14 8.03 3.23 7.94 33.92 3.36 4.66 3.44 4.73 50.28 2.50 10.69 3.38 8.75 3.47 8.70 38.12 3.61 5.67 3.70 5.76 58.57 2.80 8.52 3.49 9.14 3.58 9.09 40.82 3.75 6.11 3.84 6.22 66.48 3.00 7.42 3.58 9.38 3.64 9.28 41.50 3.86 6.23 3.92 6.26 69.62 3.50 5.45 3.66 9.87 3.75 9.77 47.38 4.02 7.08 4.11 7.12 76.54 4.00 4.18 3.70 10.24 3.80 10.10 42.84 4.14 8.22 4.23 8.36 83.31 4.50 3.30 3.71 10.50 3.78 10.40 48.20 4.26 8.98 4.33 9.13 84.35 5.00 2.67 3.63 10.68 3.70 10.58 44.63 4.32 9.87 4.39 10.05 94.83 6.00 1.86 3.26 10.86 3.36 10.66 32.13 4.33 12.26 4.45 12.38 85.69 7.00 1.36 2.58 10.60 2.69 10.50 14.58 4.26 13.25 4.41 13.51 87.47 8.00 1.04 0.98 10.05 1.12 9.90 0.00 3.85 13.63 4.34 13.89 76.17 OVA38940 2.00 19.49 3.30 8.39 3.40 8.29 35.70 3.49 4.89 3.58 4.91 54.74 2.50 12.47 3.57 9.22 3.67 9.11 41.84 3.78 5.42 3.87 5.52 66.48 2.80 9.94 3.72 9.61 3.78 9.55 45.49 3.93 6.16 4.00 6.27 71.14 3.00 8.66 3.77 9.85 3.87 9.74 47.53 4.02 6.28 4.11 6.32 76.31 3.50 6.36 3.92 10.38 3.99 10.33 47.38 4.21 7.51 4.27 7.65 82.00 4.00 4.87 4.00 10.82 4.07 10.71 54.74 4.36 8.44 4.43 8.59 92.83 4.50 3.85 4.02 11.17 4.09 11.06 48.20 4.50 8.89 4.57 8.96 93.38 5.00 3.12 3.98 11.46 4.09 11.25 57.64 4.55 10.25 4.66 10.44 96.69 6.00 2.17 3.75 11.64 3.82 11.54 42.84 4.66 11.92 4.75 12.15 101.75 7.00 1.59 3.23 11.60 3.34 11.49 43.74 4.62 13.93 4.76 14.08 116.63 8.00 1.22 2.29 11.26 2.41 11.15 19.04 4.47 14.58 4.67 14.74 95.21 Spacing table Serie Exiway A - E: Spazio trasversale   dalla parete B - F: Spazio trasversale   tra gli apparecchi C - G: Spazio assiale   dalla parete D - H: Spazio assiale   tra gli apparecchi Via di esodo Area antipanico Misure per ottenere 0,5 lux   o 1 lux al suolo senza  considerare le riflessione  delle pareti (EN 1838);   nel caso servano altri livelli   di illuminamento è necessario  procedere ad un calcolo  utilizzando il software   per il calcolo illuminotecnico.

204 Guida tecnica Codice Altezza di  installaz. (soffitto) Livello   di lux   sotto  l'apparecc. Via di esodo 1 lux min lungo la linea centrale Area coperta  da almeno 1  lux al suolo Area antipanico 0,5 lux min apparecchi installati in modo regolare Area coperta da almeno  0,5 lux   al suolo A  B C D E F G H (m) (lux) (m) (m 2 ) (m) (m 2 ) OVA38979 2.00 18.12 4.19 10.22 3.30 7.98 47.60 4.54 5.98 3.68 4.73 67.54 OVA38980 2.80 9.25 4.85 12.08 3.68 9.23 56.56 5.07 7.02 3.97 5.58 94.47 3.00 8.05 4.90 12.44 3.77 9.46 60.25 5.11 7.24 4.05 5.72 97.74 3.50 5.92 4.77 13.17 3.89 10.00 61.96 5.11 8.62 4.25 6.75 106.61 4.00 4.53 4.85 13.52 3.97 10.38 60.69 5.22 10.68 4.36 8.29 111.87 4.50 3.58 4.83 13.54 3.98 10.73 61.75 5.32 12.57 4.48 9.56 114.47 5.00 2.90 4.70 13.45 3.94 10.91 59.50 5.36 13.74 4.57 10.44 126.45 5.50 2.40 4.53 13.58 3.85 11.10 54.00 5.32 14.59 4.60 11.07 117.00 6.00 2.01 4.32 13.62 3.71 11.19 53.55 5.29 14.98 4.62 11.44 117.82 6.50 1.72 4.06 13.46 3.46 11.20 40.85 5.32 15.41 4.60 12.18 113.13 7.00 1.48 3.72 13.17 3.12 11.14 43.74 5.29 15.81 4.51 12.77 116.63 OVA38987 3.00 19.20 6.08 14.67 4.80 11.59 104.43 6.33 8.47 5.10 6.97 153.97 4.00 10.80 6.86 16.87 5.31 13.12 128.53 7.21 9.90 5.69 8.01 198.74 5.00 6.91 7.41 18.61 5.65 14.22 141.32 7.90 11.10 6.14 8.83 241.74 6.00 4.80 7.75 20.07 5.84 15.09 163.34 8.39 12.67 6.45 9.90 278.48 6.50 4.09 7.89 20.61 5.90 15.43 144.56 8.59 14.02 6.56 10.91 279.69 7.00 3.53 7.91 21.05 5.93 15.69 160.36 8.73 15.46 6.66 11.99 276.99 7.50 3.07 7.97 21.42 5.97 15.95 167.36 8.92 15.58 6.80 12.02 292.87 8.00 2.70 8.00 21.82 5.87 16.14 171.37 9.06 16.04 6.78 12.32 323.70 8.50 2.39 7.93 21.96 5.79 16.35 134.35 9.21 16.09 6.86 12.28 327.81 9.00 2.13 7.75 22.23 5.62 16.42 132.55 9.26 16.91 6.85 12.72 295.21 9.50 1.91 7.56 22.25 5.43 16.59 134.26 9.30 17.65 6.82 13.32 295.36 10.00 1.73 7.33 22.41 5.21 16.56 126.45 9.32 18.50 6.76 14.00 327.27 10.50 1.57 6.95 22.42 4.95 16.63 98.41 9.28 19.67 6.75 14.66 344.42 11.00 1.43 6.42 22.39 4.56 16.50 81.00 9.16 21.13 6.65 15.79 324.00 11.50 1.31 5.80 22.31 4.07 16.33 59.02 9.12 21.77 6.56 16.30 314.78 12.00 1.20 4.97 22.09 3.38 16.11 42.84 9.05 23.06 6.32 17.29 267.77 12.50 1.11 4.00 21.83 2.54 15.85 34.87 9.04 24.18 5.93 18.16 278.93 13.00 1.02 2.70 21.44 0.74 15.55 0.00 10.48 19.11 3.22 14.21 263.98 Spacing table Serie Exiway A - E: Spazio trasversale   dalla parete B - F: Spazio trasversale   tra gli apparecchi C - G: Spazio assiale   dalla parete D - H: Spazio assiale   tra gli apparecchi Via di esodo Area antipanico Misure per ottenere 0,5 lux o 1 lux al suolo senza considerare le riflessione delle pareti (EN 1838); nel caso servano altri livelli   di illuminamento è necessario procedere ad un calcolo utilizzando il software per il calcolo illuminotecnico.
