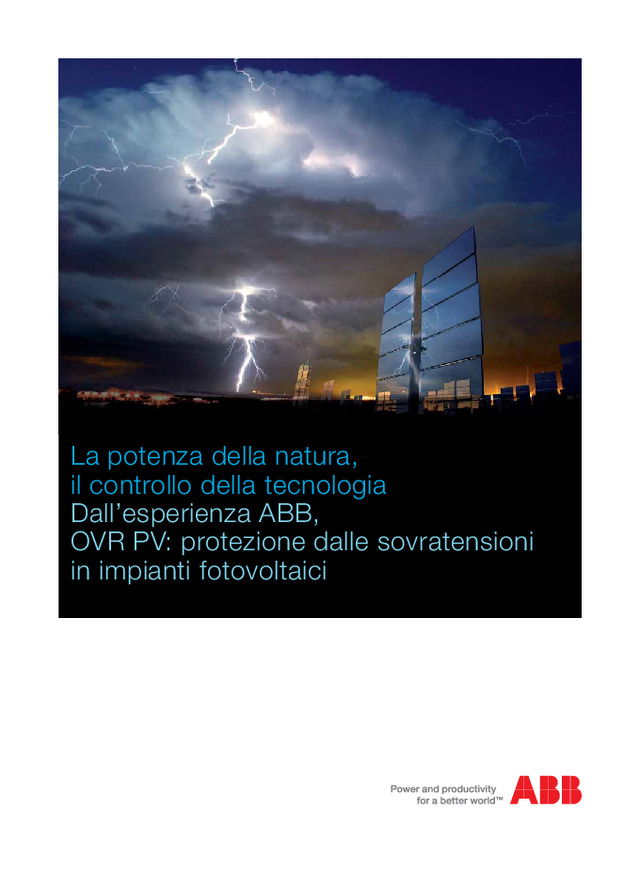

La potenza della natura,  il controllo della tecnologia Dall’esperienza ABB,  OVR PV: protezione dalle sovratensioni  in impianti fotovoltaici

2  OVR PV | La potenza della natura, il controllo della tecnologia Collocati all’aperto, quasi sempre  su aree estese, gli impianti fotovoltaici sono particolarmente soggetti ai fenomeni atmosferici e possono subire danni in seguito alle sovratensioni generate dai fulmini. Fatti per il sole, minacciati dalle scariche atmosferiche L’importanza degli scaricatori di sovratensione negli impianti fotovoltaici Per questo motivo, visto l’alto valore  dei componenti dell’impianto e l’alto costo di un eventuale disservizio è sempre opportuno dotare un impianto fotovoltaico delle idonee protezioni  dalle sovratensioni.

La potenza della natura, il controllo della tecnologia | OVR PV  3

4  OVR PV | La potenza della natura, il controllo della tecnologia Protezione dalle sovratensioni  in impianti fotovoltaici Impianto di produzione Parafulmine Quadro parallelo  c.a. Linea aerea B B B C C C D

La potenza della natura, il controllo della tecnologia | OVR PV  5 In questo esempio, l’impianto è costituito da numerose stringhe che vengono messe in parallelo e portate  a tre inverter. Gli inverter sono a loro volta messi in parallelo sul lato corrente alternata.  La protezione contro la fulminazione diretta è assicurata  con l’integrazione di un parafulmine, collegato sul lato  corrente alternata. La sua area di raccolta copre tutti i panelli  preservandoli dai danni della fulminazione diretta.  Nel quadro generale (D) è installato uno scaricatore di Tipo 1  per la protezione della fulminazione diretta. La protezione contro la fulminazione indiretta, lato corrente  continua, è assicurata impiegando gli scaricatori per impianti  fotovoltaici OVR PV. Lato corrente alternata vengono impiegati  scaricatori OVR T2. Occorre proteggere dalle sovratensioni sia i circuiti in corrente continua che quelli in corrente alternata: alla scarica atmosferica poco interessa il tipo di corrente che scorre nei cavi… A A A Impianto di produzione - Lato continua: zone A, B- Lato alternata: zone C, D

6  OVR PV | La potenza della natura, il controllo della tecnologia Protezione dalle sovratensioni  in impianti fotovoltaici Impianto domestico Parafulmine Centralino A B C D

La potenza della natura, il controllo della tecnologia | OVR PV  7 In questo esempio è riportato un piccolo impianto domestico in un’area extraurbana con una stringa ed un solo inverter.  Sul tetto sono installati panelli per una potenza di 1kW. La casa è soggetta contemporaneamente al rischio   di fulminazione della struttura e della linea aerea BT.   Di conseguenza sono stati installati uno scaricatore di Tipo 1   nel quadro generale (D) lato alternata e un parafulmine sul  tetto del fabbricato. La protezione contro la fulminazione indiretta è assicurata sia  sul lato corrente continua utilizzando uno scaricatore OVR PV,  sia sul lato corrente alternata con uno scaricatore OVR T2. Anche in questo caso occorre proteggere dalle sovratensioni sia  i circuiti in corrente continua che quelli in corrente alternata: alla scarica atmosferica poco interessa il tipo di corrente che scorre nei cavi… Linea aerea Impianto domestico - Scambio sul posto - Lato continua: zone A, B- Lato alternata: zone C, D

8  OVR PV | La potenza della natura, il controllo della tecnologia La protezione dalle sovratensioni  è efficace solo quando è completa Proteggere le quattro zone. Zona A –  Quadro di campo o parallelo–  Protezione dei pannelli e delle stringhe  dalle sovratensioni di origine atmosferica –  Da prevedere se la distanza tra A e B   è maggiore di 10 m Zona B –  Inverter lato corrente continua–  Protezione dell’inverter dalle  sovratensioni di origine atmosferica – Da prevedere sempre Z –– – Lato Zona Descrizione Funzione della protezione Quando proteggere Presenza LPS esterno  o fornitura aerea V Corrente continua   A Quadro di campo o parallelo Protezione dei pannelli   e delle stringhe dalle  sovratensioni di origine  atmosferica Da prevedere se la distanza   tra A e B è maggiore di 10 m B Inverter lato corrente continua Protezione dell’inverter   dalle sovratensioni di origine  atmosferica Da prevedere sempre Corrente alternata C Inverter lato corrente alternata Protezione dell’inverter   dalle sovratensioni di origine  atmosferica e di rete Da prevedere se la distanza   tra C e D è maggiore di 10 m D Punto di consegna, origine  dell’impianto lato corrente  alternata Protezione dell’impianto elettrico  dalle sovratensioni di origine  atmosferica e di rete e dalla  fulminazione diretta Da prevedere sempre No Sì Nella tabella e nelle illustrazioni,  sono evidenziate in colore blu le parti  in corrente continua e in arancione  le parti in corrente alternata B C D A

La potenza della natura, il controllo della tecnologia | OVR PV  9 Zona C –  Inverter lato corrente alternata–  Protezione dell’inverter dalle  sovratensioni di origine atmosferica  e di rete –  Da prevedere se la distanza tra C e D   è maggiore di 10 m Zona D – No parafulmine –  Punto di consegna, origine  dell’impianto lato corrente alternata –  Protezione dell’impianto elettrico   dalle sovratensioni di origine atmosferica e di rete –  Da prevedere sempre Zona D – Con parafulmine –  Punto di consegna, origine  dell’impianto lato corrente alternata –  Protezione dell’impianto elettrico   dalla fulminazione diretta e dalle sovratensioni di origine atmosferica  e di rete –  Da prevedere sempre Scaricatore Protezione di backup Versione Contatto remoto  Tipo  Codice  Quando installarla Fusibile Sezionatore portafusibile Tipo Codice 670 V  -  OVR PV 40 600 P  M513960  Da prevedere solo   se la I cc  nel punto di  installazione dello  scaricatore è maggiore  di 100 Ac.c. 10 A gR  E 92/32 PV  M204703  1 NA/NC  OVR PV 40 600 P TS  M513977  1000 V  -  OVR PV 40 1000 P  M514240  1 NA/NC  OVR PV 40 1000 P TS  M514257  670 V  -  OVR PV 40 600 P  M513960  1 NA/NC  OVR PV 40 600 P TS  M513977  1000 V  -  OVR PV 40 1000 P  M514240  1 NA/NC  OVR PV 40 1000 P TS  M514257  3P+N  Se richiesto, consultare le  versioni “TS” sul catalogo  System pro  M compact ® OVR T2 3N 40 275s P  M513144  Da prevedere sempre 16 A gG  (M277543) E 93hN/32  M204743  3P  OVR T2 3L 40 275s P  M512963  E 93/32  M204753  1P+N  OVR T2 1N 40 275s P  M513090  E 91hN/32 M200913 3P+N  Se richiesto, consultare le  versioni “TS” sul catalogo  System pro  M compact ® OVR T2 3N 40 275s P  M513144  E 93hN/32  M204743  3P  OVR T2 3L 40 275s P  M512963  E 93/32  M204753  1P+N  OVR T2 1N 40 275s P  M513090  E 91hN/32 M200913 3P+N  OVR T1 3N 25 255  M510938  125 A gG  (M258343) E 933N/125  EA 062 8  3P  OVR T1 3L 25 255  M510907  E 933/125  EA 061 0  1P+N  OVR T1 1N 25 255  M510921  E 931N/125 EA 059 4

10  OVR PV | La potenza della natura, il controllo della tecnologia Protezione dalle sovratensioni  in impianti fotovoltaici  Guida CEI 82-25 F P Molte indicazioni inerenti la protezione dalle sovratensioni per fulminazione indiretta sono raccolte al punto 9.2.3 della guida CEI 82-25. “Guida alla realizzazione di sistemi di generazione fotovoltaica collegati alle reti elettriche di Media e Bassa Tensione”.  La protezione deve essere: - specifica - completa - sicura - permanente  Vsc Nul La protezione  deve essere… Principi della protezione dalle sovratensioni [9.2.3] La risposta ABB Specifica  Occorre valutare l’installazione di scaricatori a protezione dei pannelli   e delle apparecchiature elettroniche sensibili (inverter) OVR PV è la gamma ABB specificamente progettata per proteggere   le apparecchiature negli impianti fotovoltaici Completa  Gli SPD devono in generale provvedere sia alla protezione di modo   differenziale (+/-), sia a quella di modo comune (+/PE, -/PE) OVR PV è un modulo multipolare (+/-/PE) atto a realizzare   una protezione di modo comune e differenziale Sicura  Si raccomanda l’installazione di un’idonea protezione fusibile  coordinata a monte degli scaricatori OVR PV è autoprotetto fino a una I cc  di 100 A e, per valori superiori,  deve essere protetto con idonei fusibili Permanente  Dato che il fine vita dello scaricatore è difficile o impossibile da rilevare,  è raccomandata l’installazione di scaricatori con contatto   di segnalazione integrato Le versioni TS di OVR PV incorporano un contatto di segnalazione  remota del fine vita. La dimensione di ingombro per le versioni   con e senza contatto è la stessa. U – – – –

La potenza della natura, il controllo della tecnologia | OVR PV  11 Fine vita, inizia la sicurezza Perché tante precauzioni? Varistori e spinterometri sono componenti non lineari: a tensione nominale  si comportano come un circuito aperto, mentre in presenza di una sovratensione chiudono il circuito. Nell’esempio che segue proviamo a spiegare in modo intuitivo come funziona  uno scaricatore a varistori con un concetto preso in prestito dall’idraulica:  la valvola di sicurezza. Pressione dell’acqua nella norma Sbalzo di pressione Una valvola di sicurezza –  Il varistore si comporta come una valvola di sicurezza.  Quando la pressione (la tensione) nel tubo è normale,   la valvola è chiusa –  Quando la pressione subisce uno sbalzo, l’incremento   di pressione potrebbe provocare la rottura dei tubi   (i cavi elettrici) o degli apparecchi ad essi collegati –  La valvola di sicurezza utilizza la pressione del tubo   per aprire il condotto di sfogo, facendo defluire un po’   di liquido (la corrente di scarica) –  Dopo che la pressione è tornata normale, la valvola   si richiude da sola

12  OVR PV | La potenza della natura, il controllo della tecnologia Idpdllatd Il passaggio di questa corrente nel varistore diventa problematico e provoca un riscaldamento pericoloso! Dopo tanti sbalzi, anche con la pressione normale… la valvola di sicurezza inizia a perdere!  Tornando all’elettrotecnica... –  Il varistore non è più in grado di isolare la rete –  Anche in presenza di tensione nella norma conduce   una corrente, verso terra o tra due fasi –  Questa corrente è tanto più piccola quanto più è piccola  la corrente di cortocircuito dell’impianto nel punto di  installazione: nel fotovoltaico può essere di pochi ampere –  Tuttavia il varistore non ha resistenza zero –  Secondo la legge di Joule:   Perdite in Watt = Resistenza x Corrente  2 quindi ... R  (grande)  ×   I 2  (piccola)  ×   T  (minuti)  =   calore! Pressione dell’acqua nella norma Fine vita, inizia la sicurezza Scopriamo cos’è

La potenza della natura, il controllo della tecnologia | OVR PV  13 Il calore generato in condizioni di fine vita da un varistore può essere sufficiente per provocare un pericoloso surriscaldamento dell’involucro dello scaricatore e addirittura l’incendio del componente. Per preservare la sicurezza dell’impianto ogni varistore è accompagnato da un disconnettore termico e, se necessario, una protezione di backup è installata a monte. Per questo motivo ABB ha sviluppato  la gamma specifica OVR PV , che fino  a 100 A di corrente di corto circuito non richiede nessuna protezione di backup  (è autoprotetto), mentre per valori superiori a 100 A va protetto da un fusibile 10 A gR. Il fusibile di backup –  È compito del Produttore di SPD assicurare un’adeguata  protezione e prevenire il surriscaldamento del varistore   a fine vita. Se necessario, deve essere prevista una  protezione addizionale “di backup”: in generale nel  fotovoltaico si usano i fusibili –  Se previsto, il fusibile deve essere abbastanza rapido   da disconnettere il varistore a fine vita dalla rete prima   che il calore generato porti conseguenze –  Dato che negli impianti fotovoltaici le correnti di corto  circuito sono piccole, i fusibili devono essere in grado   di intervenire in pochi secondi con basse correnti,   quindi in generale avranno un calibro piccolo rispetto   a quelli per impianti in alternata

Precoci 20 anni Longevi Vita attesa dello scaricatore Che fine fa ciascuno degli scaricatori che ho installato nell’impianto fotovoltaico, con gli anni? Oltre 20 anni di vita   20 anni di vita   Primi anni di vita Pr obabilità di fine vita Q v C C C 14  OVR PV | La potenza della natura, il controllo della tecnologia Mediamente, uno scaricatore di Tipo 2 da 20 kA nominali ha una durata  di vent’anni, ma alcuni possono durare trenta, altri solo cinque! I dati fanno riferimento alla frequenza di fulminazione secondo la norma CEI 81.3,  ai test di durata degli scaricatori secondo CEI EN 61643-11 ed a basilari nozioni  di statistica. Le cartuccie di ricambio permettono  di rinnovare la protezione contro le sovratensioni  quando una di esse arriva in fine vita. Una questione statistica –  La durata di uno scaricatore dipende dalla sua robustezza  correlata al suo valore di corrente di carica nominale I n ,  ma anche dalla quantità di fulmini che ogni anno cadono   in prossimità dell’impianto –  Mediamente uno scaricatore da 20 kA in Italia arriva   a fine vita dopo vent’anni –  Data la lunga durata operativa di un impianto fotovoltaico   e l’elevata quantità di SPD installati, la statistica ci dice   che il fine vita di uno scaricatore è un fenomeno tutt’altro  che improbabile: alcuni SPD (precoci) potrebbero andare   in fine vita già nei primi anni di funzionamento del sistema... Fine vita, inizia la sicurezza ...e quando capita D S Gida Fq

Quanto misura un arco elettrico: differenza tra corrente alternata e continua,   valori indicativi per una corrente di 10 A Distanza minima tra gli elettrodi per spegnere l’arco Corrente alternata 400V Corrente continua 600V Corrente continua 1000V 0  1  2  3  4  5  6  7  8  9  10 11 12 13 14 15 16 17 18 19 20   La potenza della natura, il controllo della tecnologia | OVR PV  15 Disconnettore termico OVR PV  Sicurezza fino in fondo Gli scaricatori di sovratensione per  il fotovoltaico OVR PV contengono  dei varistori che si usurano leggermente  a ogni scarica elettrica.  Dopo circa venti anni di utilizzo la resistenza elettrica diminuisce  sensibilmente e gli SPD lasciano fluire una corrente che diventa  pericolosa, surriscaldando il prodotto fino a danneggiarlo.  Questo stadio si chiama fine vita e lo scaricatore deve essere  disconnesso della rete per prevenire rischi d’incendio.   Data la difficoltà di aprire un arco elettrico in corrente continua,  ABB ha sviluppato e brevettato un disconnettore termico in  grado di scollegare l’SPD in fine vita in tutta sicurezza. In queste  tre immagini vediamo il funzionamento del disconnettore termico  presente nell’OVR PV: Funzionamento operativo del SPD,  quando non ha raggiunto la fine vita A fine vita, apertura del disconnettore  termico e innesco di un arco elettrico  in corrente contina  Spegnimento dell’arco elettrico con  l’intervento del dispositivo brevettato Un arco elettrico si può innescare   tra due elettrodi a causa della tensione  presente ai loro capi.   Lo spegnimento dell’arco è più  complesso in corrente continua che   in corrente alternata, perché la corrente  non passa mai per lo zero. - Lo spegnimento può essere eseguito  con delle distanze minori, ad esempio  separando i due elettrodi velocemente. - Il disconnettore termico contenuto  negli scaricatori per fotovoltaico  OVR PV è in grado di spegnere l’arco  elettrico grazie all’apertura veloce del  contatto e all’isolamento delle parti  con l’inserimento di un ostacolo nel  percorso dell’arco.

16  OVR PV | La potenza della natura, il controllo della tecnologia L’angolo dell’esperto:  Con che criteri si scelgono gli scaricatori per gli impianti fotovoltaici? Ul Esistono delle normative internazionali? Ad oggi le norme internazionali IEC e EN non contemplano  test specifici riguardo scaricatori per applicazione fotovoltaica.   Di conseguenza l’idoneità di uno scaricatore deve essere  testata e certificata dal costruttore, eventualmente  avvalendosi - come nel caso di ABB - di normative nazionali. Se sugli SPD i dati di targa riportano prestazioni in  corrente alternata, va bene lo stesso? Dato che in teoria, ma solo in teoria, un SPD può tollerare una  tensione di picco pari a    2 x V c.a., potremmo essere tentati  di utilizzare in ambito fotovoltaico un prodotto progettato   e certificato per sistemi in corrente alternata, ad esempio  adattando uno scaricatore 440 V c.a. ad un impianto 600 V c.c.. Questo ragionamento non tiene conto del fine vita dello  scaricatore, caso particolarmente critico perché l’SPD deve  interrompere un arco elettrico in corrente continua, molto più  impegnativo rispetto a quelli in corrente alternata.  Gli scaricatori OVR PV di ABB sono progettati appositamente  per la corrente continua e le loro prestazioni sono dichiarate  sulla documentazione oltre che stampigliate in modo evidente  sul prodotto.  Nella pagina precedente trovate un approfondimento sull’arco  elettrico in corrente continua e sulla soluzione brevettata da  ABB per rendere l’impianto fotovoltaico sempre più sicuro. È sufficiente che l’SPD sia dotato di un disconnettore  termico integrato? Il disconnettore termico è un componente previsto dalla  norma in tutti gli scaricatori a varistori; occorre tuttavia essere  certi che il disconnettore sia stato progettato e testato per  interrompere un corto circuito in corrente continua.  Il disconnettore è il componente che evita incendi causati  dallo scaricatore a fine vita. ABB lo sa bene e per questo   ne ha progettato uno specifico per la gamma OVR PV.  Come posso assicurarmi che la protezione di backup   sia corretta? La guida CEI dice che la protezione di backup per gli  scaricatori deve essere coordinata. Il coordinamento viene  garantito da appositi test svolti dal costruttore e deve essere  coerente con la massima corrente di corto circuito  dell’impianto, quasi sempre molto bassa. I test svolti da ABB su OVR PV garantiscono la possibilità   di non utilizzare la protezione di backup fino a 100 A.   Al di sopra di questo valore, per garantire la sicurezza della  fine vita occorre prevedere un fusibile gR da 10 A. Che garanzie fornisce ABB sulla sicurezza dei suoi SPD  per fotovoltaico? Fino a ieri, l’unico riferimento applicabile agli SPD era la  norma EN 61643-11, ma non parla ancora di corrente  continua né tantomeno di fine vita in impianti fotovoltaici.  Oggi la guida UTE C 61-740-51 è l’unico protocollo al mondo  a fornire indicazioni chiare e univoche sui test da fare per  garantire che uno scaricatore sia sicuro nell’applicazione  fotovoltaica. La conformità alla UTE è da oggi una garanzia   in più della qualità e della sicurezza di OVR PV. OPp Id

La potenza della natura, il controllo della tecnologia | OVR PV  17 Un rapido aiuto tecnico per individuare  la protezione ideale Tra le novità del software la possibilità di scelta dei prodotti  per la protezione contro le sovratensioni nelle applicazioni  fotovoltaiche e la stampa di una soluzione personalizzata in  pochi click. Il programma richiede l’installazione di Microsoft  Access o Access Runtime. Software: 2CSC432010E0902  Scaricabile all’indirizzo: http://inside.abb.com/abblibrary/downloadcenter/ Proteggere l’impianto elettrico dalle sovratensioni è  importante per la sicurezza delle persone, ma anche   per salvaguardare preziose apparecchiature elettroniche.  Il nuovo sottomano della Gamma OVR è uno strumento  completo da tenere sempre sulla scrivania o sul banco da  lavoro, aiuta a trovare velocemente la soluzione giusta per  proteggere dalle sovratensioni gli impianti industriali, civili e  fotovoltaici. Tappetone da banco in pdf: 2CSC432005E0902 Scaricatori di sovratensione Gamma OVR Una scelta fulminea PE L1 L2 L3 N OVR T1 3N 25 255 OVR T2 3N 40 275s P Interruttoredifferenziale Interruttori o fusibili Quadro generale Sottoquadro Sistemi TT e TN-S 3P+N PEN L1 L2 L3 OVR T1 3L 25 255 OVR T2 3L 40 275s P Interruttori o fusibili Quadro generale Sottoquadro Sistemi TNC 3P (230 V L-N) L N OVR T1 1N 25 255 OVR T2 1N 40 275s P Interruttori o fusibili Quadro generale Sottoquadro Interruttoredifferenziale PE Sistemi  TT e TN-S, 1P+N L1 L2 OVR PV 40 600 P Fusibili Sottoquadro PE Fotovoltaico Impianto Scaricatore Interruttori o fusibili Classe Sistema Poli Codice Tipo Taglia Codice Tipo SCARICADIRETTA EINDIRETTA In un quadro generale, se c’è un parafulmine o la fornitura è aerea e nel quadro ci sono apparecchiature delicate 1   e 2 TT, TN-S 3P+N 3 x M510884 + 1 x M510860 3 x OVR T1+2 25 255 TS + 1 x OVR T1 100 N 3 x 125A gG EA 062 8 E 933N/125 1P+N 1 x M510884 + 1 x M510853 1 x OVR T1+2 25 255 TS + 1 x OVR T1 50 N 1 x 125A gG EA 059 4 E 931N/125 TN-C 3P 3 x M510884 3 x OVR T1+2 25 255 TS 3 x 125A gG EA 061 0 E 933/125 SCARICA DIRETTA In un quadro generale, se c’è un parafulmine o quando la fornitura elettrica proviene da una linea aerea 1 TT, TN-S 3P+N M510938 OVR T1 3N 25 255 3 x 125A gG EA 062 8 E 933N/125 1P+N M510921 OVR T1 1N 25 255 1 x 125A gG EA 059 4 E 931N/125 TN-C 3P M510907 OVR T1 3L 25 255 3 x 125A gG EA 061 0 E 933/125 SCARICAINDIRETTA In tutti i quadri, per proteggere le apparecchiature terminali dall’impulso elettromagnetico del fulmine 2 TT, TN-S 3P+N M513144 OVR T2 3N 40 275s P 3P+N C25A S529235¹ S 204 - C25 1P+N M513090 OVR T2 1N 40 275s P 1P+N C25A S531795¹ S 201 Na - C25 TN-C 3P M512963 OVR T2 3L 40 275s P 3P+N C25A S468206¹ S 203 - C25 ¹ Interruttore automatico 6 kA. Per altri modelli consultare il catalogo ABB System pro  M compact ® . Fotovoltaico, lato corrente continua Scaricatore Protezione - Solo se Icc 100A Classe Tensione massima  Uoc di stringa Contatto remoto Codice Tipo Taglia Codice Tipo SCARICAINDIRETTA 2 Nei quadri di stringa per la protezione dalle sovratensioni indotte sul lato c.c. 670 V c.c. - M513960 OVR PV 40 600 P 2 x 10A gR M204703 E 92/32 PV 670 V c.c. SI M513977 OVR PV 40 600 P TS 1000 V c.c. - M514240 OVR PV 40 1000 P 1000 V c.c. SI M514257 OVR PV 40 1000 P TS OVR Facile 2Programma di scelta rapida della protezione contro le sovratensioni Il nuovo tappetone da banco  della Gamma OVR

18  OVR PV | La potenza della natura, il controllo della tecnologia L Pf LAf O Il v a la p d O G d le a d s la O G d f e la a Sezionatori S802PV-M25 e OTM.   Due tipi affidabili,  una sicurezza assoluta. Dall’esperienza ABB nel settore fotovoltaico, due tipi   di sezionatori affidabili, sicuri e progettati per rispondere  a tutte le esigenze. S802PV-M25, supporta una tensione  massima di 650 V c.c. ed è utilizzato come dispositivo   di manovra a valle delle stringhe fotovoltaiche: alimentabile  da entrambi i lati e con morsetti intercambiabili, garantisce,  in 3 moduli, la sicurezza dell’impianto durante le operazioni  di manutenzione.  Di maggiore versatilità, la serie di sezionatori rotativi OTM  risulta particolarmente indicata per il sezionamento tra  il campo fotovoltaico e l’inverter lato c.c. e subito dopo  l’inverter lato c.a. risultando il complemento ideale per la  manutenzione in totale sicurezza degli impianti fotovoltaici  arrivando a coprire tensioni fino a 750 V c.c..  Tutta la serie OTM è accessoriabile con contatti ausiliari  e manopole per la manovra rotativa rinviata oltre ad  essere integrabile con la linea di prodotti della serie  System pro  M compact® e compatibile con gli accessori  della serie OT.

Per saperne di più:Guida OVR: 2CSC432001C0901Brochure OVR TC: 2CTC432006B0901Di prossima pubblicazione la nuova edizione della Guida OVR, arrichita con diversi anni di collaborazione tra ABB e gli utilizzatori di scaricatori OVR La potenza della natura, il controllo della tecnologia | OVR PV  19 La gamma OVR  Protezione globale dell’impianto fotovoltaico La gamma di scaricatori di sovratensioni ABB protegge globalmente gli impianti fotovoltaici.  Al di là della protezione contro la fulminazione indiretta lato corrente continua con OVR PV, ABB propone un’offerta completa di protezioni  per l’impianto fotovoltaico: OVR T1 Il dispositivo di protezione dalle sovratensioni di Tipo 1   viene montato nel quadro generale (lato corrente alternata)  all’ingresso dell’impianto ed è in grado di deviare verso terra  la tensione di una fulminazione diretta. Viene impiegato come  primo livello di protezione per garantire la sicurezza in caso   di fulminazione diretta. OVR T2 Gli scaricatori di sovratensione in corrente alternata   di Tipo 2 proteggono sul lato corrente alternata l’inverter,  le apparechiature installate nel quadro generale e le altre  apparechiature delicate. Tutti gli OVR T2 sono provvisti   di indicatore di fine vita e hanno una manutezione  semplificata, grazie alla possibilità di sostituire solo   la cartuccia invece dell’intero prodotto.  OVR TC Gli scaricatori per le linee dati OVR TC proteggono   dalle sovratensioni le linee di monitoraggio degli impianti  fotovoltaici. Essi vengono montati in serie alla rete   e sono dotati di cartucce estraibili rendendo semplice   la manutenzione, senza dover togliere l’alimentazione   alla linea di telecomunicazione.

20  OVR PV | La potenza della natura, il controllo della tecnologia Gli scaricatori OVR PV di ABB sono sicuri al 100% e compatibili con tutte le tipologie di impianto fotovoltaico. Gli scaricatori OVR PV sono dotati  di un disconnettore termico brevettato  che garantisce un fine vita sicuro dell’SPD  in punti dell’impianto con corrente  di cortocircuito fino a 100 A in c.c..  Ove la corrente di cortocircuito è inferiore a 100 A c.c., OVR PV può essere installato senza alcuna protezione di backup; se la I cc  è superiore, va protetto  con un fusibile 10 A gR. Esperienza –  La gamma OVR PV è stata progettata da ABB  specificamente per l’applicazione fotovoltaica Praticità –  Tutti i modelli di OVR PV sono multipolari e dispongono   di morsetti per i due poli ed il PE –  Il cablaggio è rapido e a prova di errore, dato che non sono  richieste barrette né altri accessori Pensati per il fotovoltaicoProgettati per essere sempre efficaci I vantaggi di OVR PV

La potenza della natura, il controllo della tecnologia | OVR PV  21 Contatto TS Isolamento –  Lo spinterometro verso terra su OVR PV 40 600 P  impedisce la circolazione di corrente verso il PE –  Il numero di SPD installabili è illimitato, anche in presenza   di controllo di isolamento  Massima protezione –  Il livello di protezione di OVR PV è estremamente ridotto:  1,4/2,8 kV per la versione 600 V e 3,8 kV per la versione  1000 V Cartucce estraibili –  L’SPD è sempre riutilizzabile –  Se va in fine vita una sola cartuccia non è necessario  sostituire l’intero prodotto –  Sostituibili senza togliere alimentazione al quadro Contatto integrato –  Disponibile su tutte le versioni –  Non occupa moduli in più –  Segnala la fine vita dello scaricatore a sistemi di  supervisione remota   Uno spinterometro si comporta normalmente come un circuito aperto, ed entra in conduzione solo in caso di scarica. Per sua natura, quindi, lo spinterometro impedisce una circolazione permanente  di corrente verso terra.

22  OVR PV | La potenza della natura, il controllo della tecnologia Scaricatori per impianti fotovoltaici  OVR PV Caratteristiche principali Caratteristiche –  Scaricatori progettati da ABB  esclusivamente per la protezione  di impianti fotovoltaici –  Autoprotetti dal cortocircuito a fine vita  fino a 100 Ac.c. grazie alla protezione termica integrata con prestazioni in corrente continua –  Configurazione multipolare 2P+T (+,-,PE)  per tutti i modelli –  Cartucce estraibili–  Versioni con e senza contatto   di segnalazione di fine vita C C T T C G T P      C M     C In C         A T T A M R N C TmU V 6 1

L1 L2 OVR PV Fusibili PE Schema di montaggio La potenza della natura, il controllo della tecnologia | OVR PV  23 Fusibili di backup,  da prevedere solo se I cc   100 A c.c.   OVR PV 600 P  OVR PV 1000 P Caratteristiche tecniche Caratteristiche elettriche Tipo 2 Tempo di risposta  ns 25 Corrente residua  mA 1 Grado di protezione  IP20 Tenuta al corto circuito Iscpv  100 A c.c. Protezione di backup    Icc 100 A c.c.     Icc 100 A c.c. non richiesta, scaricatore autoprotettofusibile 10 A gR Caratteristiche meccaniche Morsetti L/PE    rigido     flessibile mm 2 mm 2 2,5…252,5…16 Coppia di serraggio L Nm 2,80 Indicatore di stato sì Contatto di segnalazione remota    tipo    portata minima    portata massima    sezione del cavo mm 2 1 NA/NC12 V c.c. - 10 mA250 V c.a. - 1 A1,5 Altre caratteristiche Temperatura di funzionamento °C - 40...+80 Temperatura di stoccaggio °C - 40...+80 Altitudine massima m 2000 Materiale dell’involucro PC RAL 7035 Resistenza al fuoco UL94 V0 Normative di riferimento IEC 61643-1 EN 61643-11 / UTE C 61-740-51 Codici per l’ordinazione Tensione  massima stringa Ucpv Corrente di scarica nominale In Corrente di scarica massima Imax Livello di protezione L-L/L-PE Contatto remoto TS Tipo Codice V c.c. kA kA kV 670 V 20  40  2,8/1,4 - OVR PV 40 600 P  M513960 20  40  2,8/1,4  sì, integrato OVR PV 40 600 P TS  M513977 1000 V 20  40  3,8  -  OVR PV 40 1000 P  M514240 20  40  3,8  sì, integrato OVR PV 40 1000 P TS  M514257
