Controlli di livello

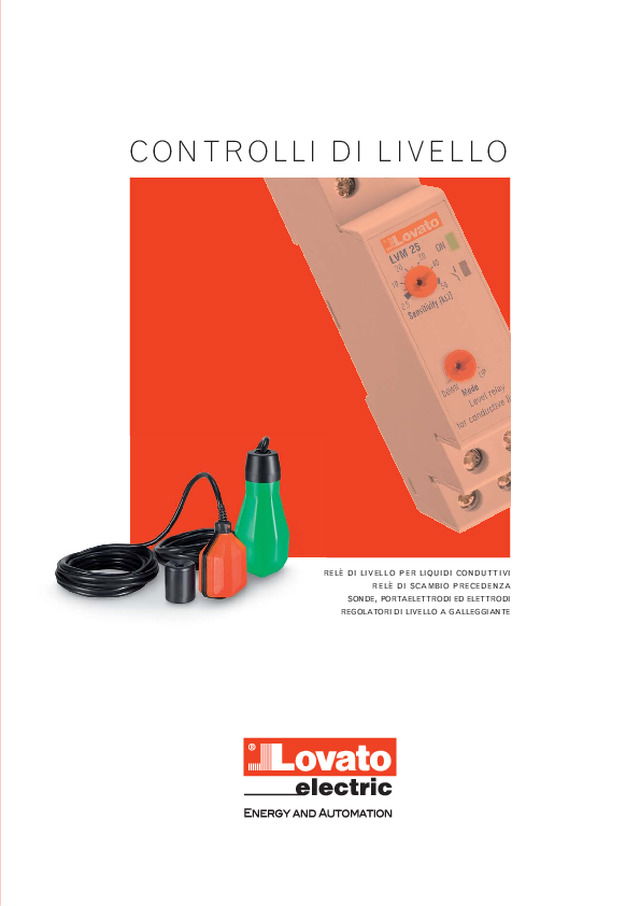

C O N T R O L L I   D I   L I V E L L O RELÈ   DI   LIVELLO    PER   LIQUIDI   CONDUTTIVI RELÈ   DI   SCAMBIO   PRECEDENZA SONDE ,  PORTAELETTRODI   ED   ELETTRODI REGOLATORI   DI   LIVELLO   A   GALLEGGIANTE R

R E L È   D I   L I V E L L O   P E R   L I Q U I D I   C O N D U T T I V I R E L È   D I   S C A M B I O   P R E C E D E N Z A STANDARD Funzione di svuotamento TEMPORIZZABILE Funzione di svuotamento o riempimento MULTITENSIONE Funzione di svuotamento o riempimento MULTIFUNZIONE Temporizzabile, ingresso per 5 sonde, funzione di svuotamento o  riempimento, comando scambio  pompe, elevata sensibilità STANDARD Multitensione CON FUNZIONE DI SOCCORSO Ritardo fisso nel caso di contemporaneità 1 2 LVMP05 LVMP10 LVM30 LVM20 LVM40 LVM25

SN1 SCM CGL125 PS31 PS3S S O N D E ,   P O R TA E L E T T R O D I   E D   E L E T T R O D I R E G O L A T O R I   D I   L I V E L L O   A   G A L L E G G I A N T E 1 ELETTRODO  Pozzi o serbatoi di accumulo fino a +60°C 1 ELETTRODO Caldaie o autoclavi fino a +100°C e 10bar 1 ELETTRODO  Caldaie o autoclavi fino a +180°C e 10bar 3 ELETTRODI  Dimensioni compatte ELETTRODI + PORTAELETTRODI  Pozzi o serbatoi di accumulo fino a +60°C PER ACQUE CHIARE Cavo in PVC o neoprene da 3 a 20m PER ACQUE SCURE Cavo in neoprene da 5 a 20m 3 4 LVFS...W LVFS...B 31ASTA...MM6

Descrizione LVM20 LVM25 LVM30 LVM40 Esecuzione modulare Q  (2U) Q (1U) Q (3U) Q (3U) 3 sonde di rilevamento (MIN, MAX e COM) Q Q Q 5 sonde di rilevamento (MIN1, MAX1, MIN2, MAX2 e COM) Q Sensibilità 2,5...50kΩ 2,5...100kΩ 2,5...50kΩ 2,5...200kΩ Fondo scala di sensibilità impostabile: 25-50-100-200 kΩ Q Regolazione separata sensibilità per sonde di MAX (rilevamento schiuma) Q Funzione di svuotamento Q Q Q Q Funzione di riempimento Q Q Q Funzione di svuotamento con allarme Super-MIN e/o Super-MAX Q Funzione di riempimento con allarme Super-MIN e/o  Super-MAX Q Funzione di svuotamento con comando di scambio pompe Q Funzione di riempimento con comando di scambio pompe Q Funzione di riempimento serbatoio, svuotamento pozzo e allarme Q Uscite a relè 8A 250VAC (AC1) o 1,5A 240VAC (AC15)  1 in scambio 1 in scambio 2 in scambio 1 in scambio + 1 NA Ritardo fisso segnale sonda 1s Q Q Regolazione ritardo segnale sonda 1...10s o avviamento pompa 0...300s Q Regolazione ritardo segnale sonda 1...10s Q Regolazione ritardo avviamento pompa 0...30min Q Insensibilità alla capacità dei cavi di sonda Q Q Temperatura di funzionamento -20...+60°C Temperatura di stoccaggio -30...+80°C Grado di protezione IP20 sui morsetti, IP40 frontale Alcune sostanze liquide ammesse Sostanze liquide non ammesse Tipo di liquido Resistività kΩcm Tipo di liquido Resistività kΩcm Acqua potabile 5...10 Latte ~1 • Acqua demineralizzata • Acqua de-ionizzata • Benzina • Olio • Gas liquidi • Paraffina  • Glicole etilenico • Vernici • Liquidi ad alta percentuale di alcool Acqua di pozzo 2...5 Siero di latte ~1 Acqua di fiume 2...15 Succhi di frutta ~1 Acqua piovana 15...25 Succhi vegetali ~1 Liquame 0,5...2 Zuppe ~1 Acqua di mare ~0,03 Vino ~2,2 Acqua salata ~2,2 Birra ~2,2 Acqua naturale/dura ~5 Caffè ~2,2 Acqua clorata ~5 Schiuma di sapone ~18 Acqua condensata ~18 N.B. I valori di resistività della tabella sono puramente indicativi. R E L È   D I   L I V E L L O   P E R   L I Q U I D I   C O N D U T T I V I 1 CONTROLLI DI LIVELLO Omologazioni e conformitàOmologazioni ottenute: cULus, EAC. Conformi alle norme: IEC/EN 60255-5, IEC/EN 61000-6-2, IEC/EN 61000-6-3, UL508, CSA C22.2 n°14.

Sono dispositivi utilizzati per equilibrare il tempo di funzionamento dei motori quando sono installate due unità, una di lavoro e una di riserva.Entrambi i relè di scambio precedenza hanno 2 uscite a relè con 1 contatto normalmente aperto. Temperatura di funzionamento: -20...+60°C. Temperatura di stoccaggio: -30...+80°C.Grado di protezione: IP20 sui morsetti,  IP40 frontale.Omologazioni e conformitàOmologazioni ottenute: cULus, EAC.Conformi alle norme: IEC/EN 60255-5,  IEC/EN 61000-6-2, IEC/EN 61000-6-3, UL508,  CSA C22.2 n°14. Q  SONDA AD 1 ELETTRODO SN1   Sonda unipolare che trova impiego nel controllo  di livello nei pozzi o nei serbatoi di accumulo. Consta di un elettrodo in acciaio inossidabile  AISI 303, di un portaelettrodo in materiale plastico (PPOX) e di un pressacavo. Un anello di tenuta e il serraggio del pressacavo impediscono l’ingresso dell’acqua al morsetto di attacco del cavo e la conseguente ossidazione.Temperatura massima d’impiego 60°C.Per una perfetta tenuta, il cavo di collegamento deve avere diametro esterno compreso  fra 2,5 e 6mm. Sezione massima del cavo di collegamento 2,5mm 2 . Applicazioni: serbatoi e pozzi profondi. Q Solo per LVMP05: • Multitensione (24/48VDC, 24...240VAC).• Funzionamento ed installazione semplice. Q Solo per LVMP10: •  4 ingressi per comando motori (2 di avviamento  e 2 di arresto) protetti dalle extra-tensioni. •  Ritardo fisso per l’avviamento di uno dei  motori alla messa in tensione in caso di contemporaneità, per evitare picchi di corrente sulla rete di alimentazione. •  Possibilità di comando marcia-arresto a 3 fili per  ovviare al rimbalzo dei contatti di comando. •  Possibilità di utilizzo della funzione per scambio  motori o per motore di soccorso. Q SONDA AD 1 ELETTRODO SCM...   Sonda unipolare che trova applicazione nel controllo del livello su caldaie, autoclavi ed in genere dove vi siano condizioni di pressione (10 bar massimo) e alta temperatura (100°C massimo).  Consta di un elettrodo in acciaio AISI 303 annegato in un corpo di ossido di allumina e da un supporto metallico filettato 3/8” GAS. Prolungabile con aste da 4mm.Applicazioni: serbatoi, serbatoi in pressione e caldaie. Q SONDA AD 1 ELETTRODO CGL125...   Sonda unipolare con elettrodo in AISI 302 che trova applicazione nel controllo del livello su caldaie ed autoclavi ed in genere dove vi siano condizioni di pressione fino a 10bar massimo. Temperatura massima di impiego 180°C.Attacco filettato 3/8” GAS.Applicazioni: serbatoi, serbatoi in pressione e caldaie. Q SONDA A 3 ELETTRODI PS31   Portaelettrodi di piccole dimensioni completo di tre elettrodi in acciaio AISI 304.È particolarmente adatto per piccoli recipienti dove vi siano condizioni di pressione fino a 2bar massimo. Attacco filettato 1/2” GAS.Applicazioni: serbatoi e distributori automatici. Q PORTAELETTRODI PS3S ED ELETTRODI   Portaelettrodi in termoindurente predisposto per tre elettrodi da 6mm (da ordinare separatamente) e completo di calotta coprimorsetti. Attacco filettato 2” GAS. Applicazioni: serbatoi. R E L È   D I   S C A M B I O   P R E C E D E N Z A S O N D E ,   P O R TA E L E T T R O D I   E D   E L E T T R O D I 2 3 11 SN1 31 SCM... 31 ASTA...MM4 31 ASTA...MM6 31 CGL125... 31 PS31 31 PS3S LVMP05 LVMP10

R E G O L AT O R I   D I   L I V E L L O   A   G A L L E G G I A N T E 4 Q Per acque chiare   Caratteristiche di impiegoTrovano applicazione in ambito civile ed industriale per il controllo del livello di acque chiare, come ad esempio quelle meteoriche, di falda idrica o le acque di raffreddamento provenienti da attività industriali. Sono disponibili con cavo in PVC e Neoprene di diverse lunghezze.–  angolo di attivazione ±45°C–  contrappeso esterno di 130g incluso Q Per acque scure   Caratteristiche di impiegoQuesto regolatore di livello trova applicazione in ambito civile ed industriale, per il controllo del livello di acque scure, come ad esempio fognature o acque reflue di attività industriali. –  angolo di attivazione ±15°C– contrappeso interno–  materiale del corpo galleggiante: polipropilene–  cavo H07 RN-F3X1 (Neoprene) disponibile nelle  lunghezze di 5, 10, 15 e 20m –  diametro nominale del cavo: 9mm–  relè con contatto in scambio 10(4)A 250VAC  50/60Hz –  materiale del corpo galleggiante: polipropilene–  cavo A05 VV-F3X1 (PVC) disponibile nelle  lunghezze di 3, 5, 10 e 15m e cavo H07 RN-F3X1 (Neoprene) disponibile nelle lunghezze  di 3, 5, 10, 15 e 20m –  diametro nominale del cavo:   9mm (PVC e Neoprene) –  relè con contatto in scambio 10(8)A 250VAC  50/60Hz –  profondità di installazione massima: 30m –  profondità di installazione massima: 50m–  pressione massima: 5Bar–  temperatura di funzionamento: 0...+50°C–  temperatura di stoccaggio: -20...+70°C–  grado di protezione: IP68–  classe di isolamento: II. Il brevettoIl regolatore è costituito da un corpo esterno monoblocco realizzato in polipropilene pressosoffiato, dotato di contrappeso fisso interno posto nella zona di uscita del cavo. Il contatto del regolatore è posizionato centralmente in una propria camera stagna. Questa è isolata dal corpo esterno tramite l’iniezione di materiale espanso  –  pressione massima: 3Bar–  temperatura di funzionamento: 0...+50°C–  temperatura di stoccaggio: -20...+70°C–  grado di protezione: IP68–  classe di isolamento: II. Omologazioni e conformitàOmologazioni ottenute: TUV.Conformi alle norme: IEC/EN 60730-1,  IEC/EN 60730-2-15. a cellule chiuse. Questa soluzione incrementa ulteriormente la protezione contro l’infiltrazione di umidità e isola termicamente la camera stagna dove è alloggiato il contatto, eliminando la creazione di condensa. Omologazioni e conformitàOmologazioni ottenute: TUV.Conformi alle norme: IEC/EN 60730-1, IEC/EN 60730-2-15. Funzione riempimentoQuesta funzione viene realizzata connettendo i teminali nero e blu del galleggiante. Il contatto del regolatore di livello chiude il circuito in basso sul livello minimo e apre il circuito quando il galleggiante raggiunge il livello massimo in alto.  I livelli MIN e MAX possono essere regolati variando la distanza tra contrappeso e galleggiante. Funzione svuotamentoQuesta funzione viene realizzata connettendo i teminali nero e marrone del galleggiante. Il contatto del regolatore di livello chiude il circuito in alto sul livello massimo e apre il circuito quando il galleggiante raggiunge il livello minimo in basso.  I livelli MIN e MAX possono essere regolati variando la distanza tra contrappeso e galleggiante. MIN MAX Start Stop Pozzo MIN MAX Start Stop Pozzo MIN MAX Stop Start Pozzo MIN MAX Stop Start Pozzo Start Stop 45° 45° Funzione riempimentoQuesta funzione prevede l’impiego di due galleggianti e viene realizzata connettendo i teminali nero e blu. I livelli MIN e MAX possono essere regolati variando la posizione dei galleggianti. MIN MAX Start Stop Pozzo MIN MAX Start Stop Pozzo Start Stop 15° 15° Start Stop 45° 45° Funzione svuotamentoQuesta funzione prevede l’impiego di duegalleggianti e viene realizzata connettendo i teminali nero e marrone. I livelli MIN e MAX possono essere regolati variando la posizione  dei galleggianti. MIN MAX Stop Start Pozzo MIN MAX Stop Start Pozzo Start Stop 15° 15° LVFS...W... LVFS...B... PATENTED Caratteristiche generaliI regolatori di livello a galleggiante trovano impiego nell’automazione di apparecchiature elettriche, quali ad esempio: pompe, elettrovalvole, allarmi, saracinesche motorizzate, ecc. Tutte le versioni sono dotate di un contatto in scambio interno che viene azionato in funzione del livello del liquido in cui il galleggiante è immerso. I cavi utilizzati sono di alta qualità e offrono un’ottima resistenza meccanica e chimica nel tempo. I cavi sono del tipo 3x1, ovvero 3 fili di sezione 1mm 2 .  Questo permette la scelta da parte dell’utente della funzione di riempimento e di svuotamento durante il cablaggio del regolatore.

C O D I C E   D I   O R D I N A Z I O N E Codicidi ordinazione Descrizione Tensione dialimentazioneausiliaria [V]  Quantitàper confez.n° Peso(kg) LVM20 A024 Standard 24VAC 1 0,215 LVM20 A127 Standard 110...127VAC 1 0,215 LVM20 A240 Standard 220...240VAC 1 0,215 LVM20 A415 Standard 380...415VAC 1 0,215 LVM25 240 Multitensione 24...240VAC/DC 1 0,095 LVM30 A240 Temporizzabile 24/220...240VAC 1 0,315 LVM30 A415 Temporizzabile 110...127VAC380...415VAC 1 0,315 LVM40 A024 Multifunzione 24VAC 1 0,278 LVM40 A127 Multifunzione 110...127VAC 1 0,278 LVM40 A240 Multifunzione 220...240VAC 1 0,278 LVM40 A415 Multifunzione 380...415VAC 1 0,278 LVM20... LVM25 240 LVM30... LVM40... RELÈ  DI LIVELLO PER LIQUIDI CONDUTTIVI Codicedi ordinazione Descrizione Tensione dialimentazioneausiliaria [V] Quantitàper confez.n° Peso(kg) LVMP05 Standard 24/48VDC, 24...240VAC 1 0,090 LVMP10 A024 Con funzione di soccorso 24VAC 1 0,250 LVMP10 A127 Con funzione di soccorso 110...127VAC 1 0,250 LVMP10 A240 Con funzione di soccorso 220...240VAC 1 0,250 LVMP10 A415 Con funzione di soccorso 380...415VAC 1 0,250 LVMP05 LVMP10... RELÈ  DI SCAMBIO PRECEDENZA 11 SN1 LVFS...W... 31 SCM... 31 CGL125... 31 PS31 31 PS3S 31 ASTA... Codicedi ordinazione Descrizione Lunghezza elettrodo (mm) Quantitàper confez.n° Peso(kg) 11 SN1 1 elettrodo 100  10 0,050 31 SCM 04 1 elettrodo 43 1 0,060 31 SCM 50 1 elettrodo 500 1 0,115 31 SCM 100 1 elettrodo 1000 1 0,162 31 CGL125 3 1 elettrodo 327 1 0,126 31 CGL125 5 1 elettrodo 500 1 0,158 31 CGL125 7 1 elettrodo 700 1 0,208 31 CGL125 10 1 elettrodo 1000 1 0,281 31 PS31 3 elettrodi 300 1 0,120 31 PS3S Portaelettrodi - 1 0,184 31 ASTA 46O MM4 Elettrodo 460 1 0,530 31 ASTA 96O MM4 Elettrodo 960 1 0,103 31 ASTA 46O MM6 Elettrodo 460 1 0,100 31 ASTA 96O MM6 Elettrodo 960 1 0,210 SONDE, PORTAELETTRODI ED ELETTRODI Codicedi ordinazione Descrizione Materiale cavo Lunghezza cavo (m) Contrappesoincluso Quantitàper confez.n° Peso(kg) LVFS P1 W 03 Per acque chiare PVC 3 Si 1 0,610 LVFS P1 W 05 Per acque chiare PVC 5 Si 1 0,830 LVFS P1 W 10 Per acque chiare PVC 10 Si 1 1,410 LVFS P1 W 15 Per acque chiare PVC 15 Si 1 1,930 LVFS N1 W 03 Per acque chiare Neoprene 3 Si 1 0,640 LVFS N1 W 05 Per acque chiare Neoprene 5 Si 1 0,880 LVFS N1 W 10 Per acque chiare Neoprene 10 Si 1 1,510 LVFS N1 W 15 Per acque chiare Neoprene 15 Si 1 2,080 LVFS N1 W 20 Per acque chiare Neoprene 20 Si 1 2,480 LVFS N1 B 05 Per acque scure Neoprene 5 SI 1 1,250 LVFS N1 B 10 Per acque scure Neoprene 10 SI 1 1,860 LVFS N1 B 15 Per acque scure Neoprene 15 SI 1 2,460 LVFS N1 B 20 Per acque scure Neoprene 20 SI 1 3,060 REGOLATORI DI LIVELLO A GALLEGGIANTE LVFS...B...

LOVATO ELECTRIC S.P. A.via Don E. Mazza, 1224020 Gorle (Bergamo)  tel  035 4282111fax 035 [email protected] PD112 I 05 16 www.LovatoElectric.com Seguici su I prodotti descritti in questo documento sono suscettibili in qualsiasi momento di evoluzioni o di modifiche.  Le descrizioni,  i  da ti tecnici  e funzionali,  i disegni e le istruzioni sul depliant sono da considerarsi solo come indica tivi,  e pertanto non possono a vere ne ssun valore  contra ttuale.  Si ricorda altresì che i prodotti stessi devono essere utilizza ti da personale qualifica to e comunque nel rispetto  delle vigenti  norma tive impiantistiche di installazione e ciò allo scopo di evitare danni a persone e cose.
