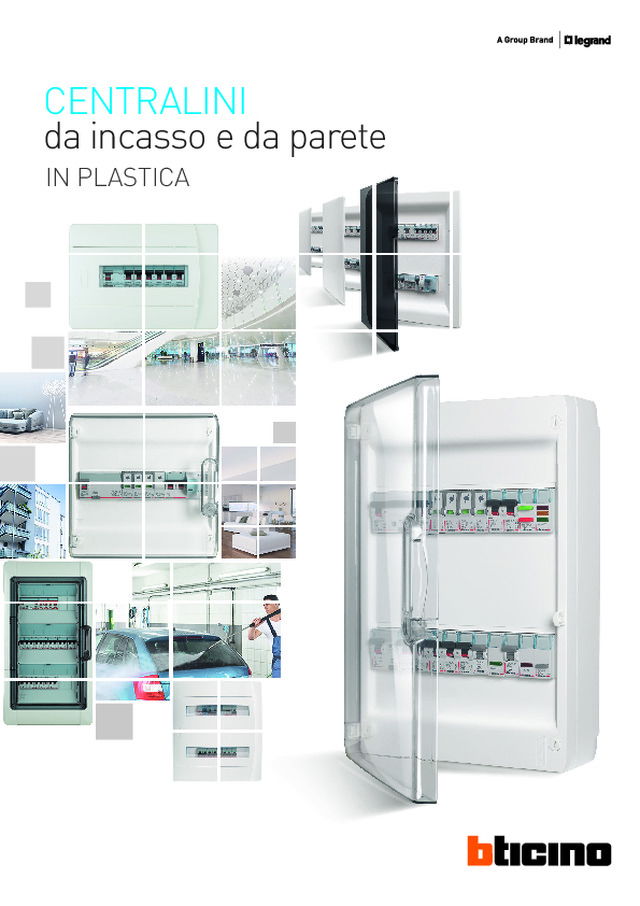

Centralini da incasso e da parete in materiale plastico

CENTRALINI da incasso e da parete IN PLASTICA

2 per tutte le  applicazioni La gamma di centralini è estremamente completa  e soddisfa tutte le esigenze di contenimento  per gli ambienti domestici e del terziario. La gamma si compone di centralini da parete e da incasso, con differenti modularità e gradi di protezione.   LINEA WALL Centralini IP40 da 8 a 72 moduli NEW Centralini in plastica centralini DA PARETE IDROBOARD Centralini IP65 da 4 a 72 moduli

WWW.PROFESSIONISTI.BTICINO.IT 3 CATALOGO CENTRALINI Centralini per applicazioni domestiche fi no a  72 moduli in diverse soluzioni estetiche, ideali  per chi desidera coniugare design e funzionalità. SERIE E215 Centralini IP40 da 6 a 36 moduli  LINEA SPACE Centralini IP40 da 8 a 72 moduli  centralini DA INCASSO

4 Guida alla scelta centralini DA PARETE LINEA WALL IDROBOARD CALOTTE rispondenza  normativa IEC 60670-24 , CEI 23-48 ,  CEI 23-49, CEI 61439-3 CEI 23-48, CEI 23-49,  CEI EN 61439-3 CEI 23-48, CEI 23-49,  CEI EN 60439-3 interruttori  installabili modulari BTDIN scatolati MEGATIKER M1 fi no a 125A modulari BTDIN scatolati MEGATIKER M1 fi no a 125A modulari BTDIN grado di  protezione IP40 IP65 IP40 classe di  isolamento II II II marchio di  qualità N° moduli Con porta trasparente (porta bianca  ordinabile separatamente) 2 - - F115/2D 4 - F107N4D F115/4D 6 - F107N6D F115/6D 8 F305PT8 F107N8D F115/8D 12 F305PT12 F107N12D - 18 F305PT18 F107N18D - 24 (2x12) F305PT24 F107N24D - 36 (3x12) - F107N36D3 - 36 (2x18) F305PT36 F107N36D2 - 54 (3x18) F305PT54 F107N54D - 72 (4x18) F305PT72 F107N72D - a partire da centralini 24 moduli con telaio estraibile

WWW.PROFESSIONISTI.BTICINO.IT 5 CATALOGO CENTRALINI centralini DA INCASSO Scatola da  incasso Scatola per  cartongesso  LINEA SPACE SERIE E215 rispondenza  normativa IEC 60670-24 CEI 23-48, CEI 23-49,  CEI EN 61439-3 interruttori  installabili modulari BTDIN modulari BTDIN grado di  protezione IP40 IP40 classe di  isolamento II II marchio di  qualità N° moduli BIANCO FUMÈ  OPALINO 6 F215/6S - - - - E215P/6BN 8 F315S8 F315SC8 F315PB8 F315P8 F315PS8 E215P/8BN 12 F315S12 F315SC12 F315PB12 F315P12 F315PS12 E215P/12BN 18 F315S18 F315SC18 F315PB18 F315P18 F315PS18 - 24 (2x12) F315S24 F315SC24 F315PB24 F315P24 F315PS24 E215P24BN 36 (3x12) F315S36D3 F315SC36D3 F315PB36D3 F315P36D3 F315PS36D3 E215P36BN 36 (2x18) F315S36D2 F315SC36D2 F315PB36D2 F315P36D2 F315PS36D2 - 54 (3x18) F315S54 F315SC54 F315PB54 F315P54 F315PS54 - 72 (4x18) F315S72 F315SC72 F315PB72 F315P72 F315PS72 - con accessori di fi ssaggio a corredo

6 i nuovi centralini DA PARETE estetici e  funzionali Linea  WALL Centralini IP40 con portella trasparente o bianca. Due versioni disponibili da 8 a 72 moduli DIN35. Compatti e più capienti. 12 moduli  24 moduli  54 moduli  8 moduli  36 moduli

WWW.PROFESSIONISTI.BTICINO.IT 7 CATALOGO CENTRALINI 8 moduli  La nuova portella frontale  delle versioni 8-12 e 24 moduli copre completamente tutta la superfi cie del centralino, ottimizzando lo spazio e rendendolo più elegante e discreto. La portella, reversibile e con apertura di 180 gradi, è disponibile nella versione trasparente e bianca.

8 pensati per  il cablaggio Linea  WALL i nuovi centralini DA PARETE Le versioni con 18 moduli di larghezza integrano  all’interno del centralino sistemi per semplifi care le fasi  di installazione e cablaggio. Inoltre la gamma di accessori  per il cablaggio interno consente di collegare tutte le  apparecchiature in modo ordinato e a regola d’arte.

WWW.PROFESSIONISTI.BTICINO.IT 9 CATALOGO CENTRALINI Piastra di ingresso cavi rimovibile La piastra di ingresso cavi può essere rimossa senza l’utilizzo di attrezzi, e può essere sagomata in base alle canaline/tubi dei cavi di ingresso. Guide DIN rimovibili Le guide DIN possono essere rimosse singolarmente in un unico movimento, e senza attrezzi, per facilitare il passaggio dei cavi. Morsettiere di collegamento Plug-in Le morsettiere di neutro e di terra vengono installate tramite aggancio plug-in senza utilizzo di attrezzi, semplifi cando le fasi di montaggio e passaggio cavi. Pannelli frontali singoli Il pannelli frontali possono essere rimossi una riga alla volta con sistema di fi ssaggio a ¼ di giro. Telaio estraibile e inclinabile Grazie al telaio estraibile e inclinabile sia dall’alto verso il basso che viceversa, i nuovi centralini linea WALL semplifi cano le fasi di installazione e manutenzione anche con centralino completamente cablato .

10 per applicazioni  protette IP65 Centralini protetti IP65 per tutte le applicazioni. Dieci dimensioni disponibili da 4 a 72 moduli DIN35. Maggiore spazio per il cablaggio. Contenitori affi ancabili per installazione prese industriali. IDROBOARD centralini DA PARETE

WWW.PROFESSIONISTI.BTICINO.IT 11 CATALOGO CENTRALINI Semplicità di impiego Tutto lo spazio necessario... per un cablaggio senza vincoli Bracciale guidacavi   per un cablaggio più ordinato. Telaio rimovibile   per un comodo cablaggio al di fuori del centralino. Cerniere  per l’apertura del coperchio che consentono un facile accesso ai cavi. 150 mm 45 mm 17 mm 38 mm Ampia distanza  tra i profi lati  per un comodo alloggiamento dei cavi. Maggiore spazio laterale   per il passaggio dei cavi. Installazione dei profi lati  regolabile su 2 profondità per un maggior spazio per il cablaggio.

12 ELEGANTE al servizio  della casa I centralini Linea Space con estetica raffi nata  e superfi cie piatte sono la soluzione ideale per  soddisfare e personalizzare al meglio le esigenze di  ogni singolo ambiente abitativo senza trascurare la  semplicità di applicazione ed il facile utilizzo. Linea   Space centralini DA INCASSO

WWW.PROFESSIONISTI.BTICINO.IT 13 CATALOGO CENTRALINI Linea   Space Sporgenza  dal muro  contenuta  (solo 18mm) Linee morbide  e moderne Superfi cie  piatta e fi nitura  superfi ciale  antisporcamento Maniglia di  apertura  ergonomica  integrata Disponibile in 3 fi niture

14 estetico e          funzionale Linea   Space centralini DA INCASSO Apertura portello a 180° Il portello può essere aperto a 180° per facilitare l’accesso  alle apparecchiature installate.

WWW.PROFESSIONISTI.BTICINO.IT 15 CATALOGO CENTRALINI Linea   Space Superfi cie verniciabile I centralini con portella bianca hanno la superfi cie verniciabile  per soddisfare le esigenze  estetiche degli ambienti in cui vengono installati. Telaio estraibile I centralini da 36 a 72 moduli sono predisposti con telaio estraibile e pannelli di fi nitura con viti ad ¼ di giro per semplifi care il lavoro dell’installatore e rendere più agevoli le varie operazioni di manutenzione o aggiornamento del “quadro” elettrico.

16 IL CLASSICO per applicazioni  domestiche Serie   E215 Portella ergonomica La portella con design ergonomico facilita l’apertura e la chiusura a scatto del centralino; dotata di fi nestra trasparente consente un rapido controllo dello stato delle protezioni. La portella è reversibile e può essere girata in qualsiasi momento. centralini DA INCASSO

WWW.PROFESSIONISTI.BTICINO.IT 17 CATALOGO CENTRALINI 5 modelli disponibili La gamma E215 comprende centralini da 6-8-12-24-36 moduli, in grado di rispondere alle esigenze di piccoli impianti e di installazioni con soluzioni domotiche.

18 I centralini Linea Space e Serie E215  possono essere installati sulle scatole  universali, consentendo così di semplifi care  l’installazione e poter scegliere la fi nitura  del centralino in un secondo tempo, senza  dover prevedere opere di adattamento. il vantaggio di una Scatola   universale  per centralini Linea  SPACE e Serie E215 LINEA SPACE Bianco  LINEA SPACE Fumé  Serie  E215  LINEA SPACE Opalino  scatola COMUNE

WWW.PROFESSIONISTI.BTICINO.IT 19 CATALOGO CENTRALINI Capiente La superfi cie interna delle scatole è stata ottimizzata  in larghezza in modo da avere più spazio per il  collegamento ed il cablaggio degli interruttori. In muratura o cartongesso Le scatole universali sono disponibili nelle versioni  per installazione ad incasso su muro  e nella versione per cartongesso. 5 modelli disponibili Le scatole hanno una nervatura che ne aumenta considerevolmente la robustezza. Le prefratture inoltre, di cui sono dotate consentono di tenere più ordinati i tubi per il passaggio dei cavi.

20 Articolo MORSETTIERE N° conduttori Sezione (mm 2 ) Colore FMM8N 8 16 blu/neutro FMM8T 8 16 verde/terra FMM22N 22 21x16+1x25 blu/neutro FMM22T 22 21x16+1x25 verde/terra ACCESSORI VARI F107NC1 Serratura a chiave compatibile anche con  centralini Serie E215  ed IDROBOARD F315KAS Kit di accoppiamento per scatole da incasso  (non utilizzabile con scatole art. F215/6S F315KFC Kit di ricambio accessori di fi ssaggio per scatole in cartongesso F215FP Falso polo da 9 mm (1/2 modulo) - colore  bianco RAL 9003 - 5 moduli F315HZ8 Piastra di isolamento orizzontale per centralini  con modularità 18 moduli per fi la F315P18F Piastra preforata per centralini con modularità 18 moduli per fi la F315P18P Piastra piena per centralini con modularità 18 moduli per fi la Articolo CENTRALINI CON PORTELLO BIANCO Centralino Scatola da  incasso Scatola per  cartongesso N°  moduli LxAxP (mm) Pw (W) F315PB8 F315S8 F315SC8 8 286x208x100 22 F315PB12 F315S12 F315SC12 12 359x246x100 26 F315PB18 F315S18 F315SC18 18 493x288x105 41 F315PB24 F315S24 F315SC24 2x12 359x396x105 40 F315PB36D3 F315S36D3 F315SC36D3 3x12 359x546x105 57 F315PB36D2 F315S36D2 F315SC36D2 2x18 493x496x105  62 F315PB54 F315S54 F315SC54 3x18 493x650x111 70 F315PB72 F315S72 F315SC72 4x18 493x800x111 78 CENTRALINI CON PORTELLO FUME’ Centralino Scatola da  incasso Scatola per  cartongesso N°  moduli LxAxP  (mm) Pw (W) F315P8 F315S8 F315SC8 8 286x208x100 22 F315P12 F315S12 F315SC12 12 359x246x100 26 F315P18 F315S18 F315SC18 18 493x288x105 41 F315P24 F315S24 F315SC24 2x12 359x396x105 40 F315P36D3 F315S36D3 F315SC36D3 3x12 359x546x105 57 F315P36D2 F315S36D2 F315SC36D2 2x18 493x496x105  62 F315P54 F315S54 F315SC54 3x18 493x650x111 70 F315P72 F315S72 F315SC72 4x18 493x800x111 78 CENTRALINI CON PORTELLO OPALINO Centralino Scatola da  incasso Scatola per  cartongesso N°  moduli LxAxP (mm) Pw (W) F315PS8 F315S8 F315SC8 8 286x208x100 22 F315PS12 F315S12 F315SC12 12 359x246x100 26 F315PS18 F315S18 F315SC18 18 493x288x105 41 F315PS24 F315S24 F315SC24 2x12 359x396x105 40 F315PS36D3 F315S36D3 F315SC36D3 3x12 359x546x105 57 F315PS36D2 F315S36D2 F315SC36D2 2x18 493x496x105  62 F315PS54 F315S54 F315SC54 3x18 493x650x111 70 F315PS72 F315S72 F315SC72 4x18 493x800x111 78 CENTRALINI DA INCASSO Linea SPACE Rispondenza normativa IEC 60670-24 Grado di protezione IP40  e  IK07 Materiale in resina termoplastica  Classe di isolamento II  Soluzioni in fi nitura bianca RAL 9003, Fumè e Opalino Temperatura d’impiego: -25÷85°C Resistenza al calore anormale ed al fuoco (EN 60695-2-11): 650°C (incasso) 850° (cartongesso) Tipo profi lato DIN35: Acciaio zincato  Pannelli (con viti ad 1/4 di giro) e telaio rimovibili per modularità superiori a 18 moduli per fi la Prefratture prestabilite per tubi (diametro)16÷32mm Apertura portello reversibile a 180° Scatole comuni per centralini LINEASPACE e Serie E215 Scatola da incasso da ordinare separatamente (scatola per cartongesso con accessori di fi ssaggio a corredo) Marchio di qualità italiano F315P8 F315PB24 F315PS36D3 F315SC8 F315S8

WWW.PROFESSIONISTI.BTICINO.IT 21 CATALOGO CENTRALINI ARTICOLI DIMENSIONI (mm)  A B C F315...8 286 208 20 F315...12 359 246 20 F315...18 493 288 20 F315...24 359 396 20 F315...36D3 359 546 20 F315...36D2 493 496 20 F315...54 493 650 20 F315...72 493 800 20  LINEA SPACE  SCATOLA  C A B ARTICOLI DIMENSIONI (mm)  D E F F315S.8 186 232 80 F315S.12 222 304 80 F315S.18 248 436 85 F315S.24 372 304 85 F315S.36D3 522 304 85 F315S.36D2 456 436 85 F315S.54 606 436 91 F315S.72 756 436 91 D E F DATI DIMENSIONALI

22 Articolo MORSETTIERE N° conduttori Sezione (mm 2 ) Colore FMM8N 8 16 blu/neutro FMM8T 8 16 verde/terra FMM22N 22 21x16+1x25 blu/neutro FMM22T 22 21x16+1x25 verde/terra ACCESSORI VARI F107NC1 Serratura a chiave compatibile anche con  centralini LINEASPACE  ed IDROBOARD F315KAS Kit di accoppiamento per scatole da incasso  (non utilizzabile con scatole art. F215/6S) F215FP Falso polo da 9 mm (1/2 modulo) - colore  bianco RAL 9003 - 5 moduli E215P24BN E215P36BN FMM8... FMM22... E215P/...BN CENTRALINI DA INCASSO SERIE E215 Rispondenza normativa CEI 23-48, CEI 23-49, CEI EN 61439-3 Grado di protezione IP40  e  IK07 Materiale in resina termoplastica  Classe di isolamento II  Soluzioni in fi nitura bianca RAL 9003 Temperatura d’impiego: -25÷85°C Resistenza al calore anormale ed al fuoco (EN 60695-2-11): 650°C (incasso) 850° (cartongesso) Tipo profi lato DIN35: Acciaio zincato  Prefratture prestabilite per tubi (diametro)16÷32mm Apertura portello reversibile  Scatole comuni per centralini LINEASPACE e Serie E215 Scatola da incasso da ordinare separatamente (scatola per cartongesso con accessori di fi ssaggio a corredo)  Marchio di qualità italiano Articolo CENTRALINI CON PORTELLO BIANCO Centralino Scatola da  incasso Scatola per  cartongesso N°  moduli LxAxP (mm) Pw (W) E215P/6BN F215/6S - 6 230x186x99 11,5 E215P/8BN F315S8 F315SC8 8 266x186x99 14,5 E215P/12BN F315S12 F315SC12 12 334x225x103 18 E215P24BN F315S24 F315SC24 2x12 334x376x120 32 E215P36BN F315S36D3 F315SC36D3 3x12 334x526x120 45

WWW.PROFESSIONISTI.BTICINO.IT 23 CATALOGO CENTRALINI ARTICOLI DIMENSIONI (mm)  A B C E215P/6BN 230 186 23 E215P/8BN 266 186 23 E215P/12BN 334 225 28 E215P/24BN 334 376 40 E215P/36BN 334 526 40  SCATOLA  ARTICOLI DIMENSIONI (mm)  D E F F215/6S 169 173 65 F315S.8 186 232 80 F315S.12 222 304 80 F315S.24 372 304 85 F315S.36D3 522 304 85 D E F B A C  SERIE E215 DATI DIMENSIONALI

24 Articolo MORSETTIERE N° conduttori Sezione (mm 2 ) Colore FMM8N 8 16 blu/neutro FMM8T 8 16 verde/terra FMM22N 22 21x16+1x25 blu/neutro FMM22T 22 21x16+1x25 verde/terra F305PT12 CENTRALINI DA PARETE Linea WALL ACCESSORI VARI F305C1 Serratura a chiave per centralini da 8 a 72 moduli DIN F305KM Staff e di fi ssaggio a parete per centralini da 12 e 72 moduli DIN F215FP Falso polo da 9 mm (1/2 modulo) - colore  bianco RAL 9003 - 5 moduli F305PF18 Piastra forata portapparecchi per centralini da  36-54 e 72 moduli DIN - altezza 145mm F305PP18 Piastra piena per centralini da 36-54 e  72 moduli DIN - altezza 145mm F305KA Kit per affi  ancamento verticale e orizzontale  per centralini 18 moduli F305TP Tasca portadocumenti Articolo CENTRALINI CON PORTELLO TRASPARENTE N° moduli AxLxP (mm) Pw(W) F305PT8 8 200x178x107 11 F305PT12 12 235x250x112 22 F305PT18 18 300x450x150 43 F305PT24 2x12 385x250x112 29 F305PT36 2x18 450x450x150 50 F305PT54 3x18 600x450x150 66 F305PT72 4x18 750x450zx150 68 F305B36 F305PT36 F305PT54 PORTE BIANCHE PER CENTRALINI F305B8 Porta per centralini 8 moduli F305B12 Porta per centralini 12 moduli F305B18 Porta per centralini 18 moduli F305B24 Porta per centralini 24 moduli F305B36 Porta per centralini 36 moduli F305B54 Porta per centralini 54 moduli F305B72 Porta per centralini 72 moduli Rispondenza normativa IEC 60670-24 , CEI 23-48 , CEI 23-49, CEI 61439-3 Grado di protezione IP40  e  IK07 Materiale in resina termoplastica  Classe di isolamento II  Centralino in fi nitura bianca RAL 9003 con porta trasparente a corredo Porta in fi nitura bianca RAL 9003 ordinabile separatamente Temperatura d’impiego: -10÷60°C Resistenza al calore anormale ed al fuoco (EN 60695-2-11): 650°C Tipo profi lato DIN35: Acciaio zincato  Prefratture prestabilite per tubi (diametro)16÷32mm Apertura portello reversibile Due posizioni di installazione dei profi lati DIN per installazione MEGATIKER M1 fi no a 125A (versioni a partire da 24 moduli con telaio estraibile). Maniglia accessoriabile con serratura. Marchio di qualità italiano

WWW.PROFESSIONISTI.BTICINO.IT 25 CATALOGO CENTRALINI DATI DIMENSIONALI Gamma 18 moduli per fi la  Gamma 8-12 moduli per fi la  Telaio estraibile Fori per fi ssaggio e interasse guide DIN Guida DINestraibile Telaioinclinabile Pannelli frontali singoli 450 A 150 Articolo B (mm) F305PT18 250 F305PT36 365 F305PT54 515 F305PT72 665 Articolo A (mm) F305PT18 300 F305PT36 450 F305PT54 600 F305PT72 750 150 260 B A B D C E G 65 40 Articolo N° moduli DIMENSIONI (mm)  A B C D E F305...8 8 (1x8) 178 200 110 140 107 F305...12 12 (1x12) 250 235 158 150 112 F305...24 24 (2x12) 250 385 158 300 112 CENTRALINI

26 CENTRALINI DA PARETE IDROBAORD F107N24D F107N4D F107N72D F107N24D + F107N3V F107RDT F107NC1 Articolo ACCESSORI VARI  F107NC1 serratura a chiave F107NK kit di giunzione (garantisce il passaggio di cavi tra centralino e contenitore multifunzione, sia orizzontalmente che  verticalmente, mantenendo il grado di  protezione IP65) F107NPB kit di piombatura (2 piombini a vite sigillabili e 8 supporti) F107NS kit di 4 ganci e tappi per fi ssaggio a parete F107FP5 otturatori (n° 5 prefatturabili ogni 1/2  modulo F107RDT kit di 2 raccordi per tubi diametro 32 mm, 5 raccordi  diametro 25 mm e 10 diametro 20mm F107NCH set di 2 cerniere per fi ssaggio del fondo e della porta PANNELLI E PIASTRE F107PA12 pannello di fi ssaggio pieno per centralini 12 moduli F107PA18 pannello di fi ssaggio pieno per centralini 18 moduli PIASTRE FORATE DI FISSAGGIO  Utilizzabile in sostituzione della guida DIN con una piastra per  l’installazione di apparecchi  non-modulari F107PS12 per centralini 12 moduli F107PS18 per centralini 18 moduli Articolo CENTRALINI Passacavo ad entrata diretta premontati. Copriforo da 5 moduli DIN. N° di fi le N° di moduli N° copriforo Pw (W) F107N4D 1 4 - 12 F107N6D 1 6 - 10 F107N8D 1 8 - 15 F107N12D 1 12 1 25 F107N24D 2 24 (2x12) 2 32 F107N36D3 3 36 (3x12) 2 48 F107N18D 1 18 1 37 F107N36D2 2 36 (2x18) 2 40 F107N54D 3 54 (3x18) 3 65 F107N72D 4 72 (4x18) 3 67 CONTENITORI MULTIFUNZIONE Forniti di serie con cerniere tra il coperchio e la base.  Utilizzabili con centralini da 12 o 18 moduli per fi la tramite il kit di collegamento art. F107NK. Equipaggiabili con prese 16/32 A dritte da incasso; prese 16 A  90° 2P+T; spine fi sse a 90° 16 A; adattatori IDROBOX. Tipo Centralini associabili Dimensioni LxA (mm) F107N2V verticali 2 fi le 137x432 F107N3V verticali 3 fi le 137x622 F107N12H orizzontali 12 moduli 340x220 F107N18H orizzontali 18 moduli 448x220 NOTA: accessori e comandi sono installabili tramite le fl ange CQC10; CQC20; CQC20E;  CQC20E + CQC10E. Per maggiori informazioni sugli accessori installabili consultare catalogo  generale sezione Tiplug. Rispondenza normativa CEI 23-48, CEI 23-49, CEI EN 61439-3 Grado di protezione IP65  e  IK09 Materiale in polistirene antiurto rinforzato  Classe di isolamento II  Soluzioni in fi nitura grigia RAL 7035 Temperatura d’impiego: -20÷70°C Resistenza al calore anormale ed al fuoco (secondo norma EN 60695-2-11): 750°C Tipo profi lato DIN35: Acciaio zincato (12-54 moduli) e resina (4-8 moduli) Prefratture prestabilite per tubi (diametro)16÷32mm Apertura portello reversibile ed incernierabile a scatto Distanza tra i profi lati: 150 mm Telaio e frontale amovibile a partire dalla versione a due fi le Telaio estraibile pannelli rimovibili singolarmente Due posizioni di installazione dei profi lati DIN per installazione MEGATIKER M1 fi no a 125A (versioni a partire da 24 moduli) Installabilità piastre preforate e pannelli pieni per montaggio prodotti non modulari Fissaggio diretto della presa di corrente sul lato del centralino a partire dalle versioni a 2 fi le  Maniglia accessoriabile con serratura, coperchio e frontalino piombabili Marchio di qualità italiano

WWW.PROFESSIONISTI.BTICINO.IT 27 CATALOGO CENTRALINI DATI DIMENSIONALI CENTRALINI Gamma da 4, 6 e 8 moduli 12 e 18 moduli per fila A 48,5 78 C D B E B E A 48,5 89 D C Articolo Dimensioni (mm) A B C D E F107N4D 115,6 128 200 120 - F107N6D 115,6 164 200 120 70 F107N8D 115,6 200 200 120 106 Articolo Dimensioni (mm) A B C D E F107N12D 141 340 282 180 180 F107N24D 161 340 432 330 180 F107N36D3 161 340 622 480 180 F107N18D 141 448 282 180 288 F107N36D2 161 448 432 330 290 F107N54D 161 448 622 480 290 F107N72D 161 448 822 680 290 A B B A Articolo Dimensioni (mm) A B F107N12H 340 220 F107N18H 448 220 F107N2V 137 432 F107N3V 137 622 CONTENITORI MULTIFUNZIONE

28 CENTRALINI DA PARETE Calotte Articolo CALOTTE DA PARETE IP30 N° moduli LxAxP (mm) Pw (W) F115/2D 2 50x140x72 7 F115/4D 4( ) 90x160x74 10 F115/6D 6 128x160x74 13 F115/8D 8 190x180x83 18 ( ) Nella sede predisposta può essere installata una morsettiera art. FMM8N o FMM8T F115/6D DATI DIMENSIONALI Rispondenza normativa CEI 23-48, CEI 23-49, CEI EN 60439-3 Grado di protezione IP40  e  IK05 Materiale in resina termoplastica  Soluzioni in fi nitura grigia RAL 7035 Temperatura d’impiego: -25÷70°C Resistenza al calore anormale ed al fuoco (secondo norma EN 60695-2-11): 650°C Tipo profi lato DIN35: Resina Prefratture prestabilite per tubi (diametro) 20mm Predisposizione per l’inserimento di una morsettiera di neutro o terra Predisposizione per piombatura  Possibilità di passaggio dei conduttori sotto il profi lato DIN35 ed a lato Aggancio tra base e coperchio dal fronte mediante uso di un cacciavite CALOTTE Articolo  A (mm) B (mm) C (mm) D (mm) E (mm) F115/2D 50 115 12  72 140 F115/4D 90 130 45 74 160 F115/6D 128 125 80 74 160 F115/8D 190 130 120 78 180  Si riferisce alla misura presa dal centro della calotta al centro del foro B E D A C

WWW.PROFESSIONISTI.BTICINO.IT 29 CATALOGO CENTRALINI   NOTE

30   NOTE

WWW.PROFESSIONISTI.BTICINO.IT 31 CATALOGO CENTRALINI   NOTE

AD-IT CE16C - Edizione 2/2016 BTicino S.p.A. si riserv a il diritt o di v ariar e in qualsiasi moment o i c ont enuti del pr esent e  st ampat o e di c omunic ar e, in qualsiasi f orma e modalità, i c ambiamenti apport ati. BTicino SpA Viale Borri, 231 21100 Varese - Italy www.bticino.it Per documentazione tecnica, informazioni di carattere  commerciale e sulla rete dei centri di assistenza tecnica. Numero attivo dal lunedi al venerdi dalle ore 8.30 alle 18.30.  Al di fuori di questi orari è possibile inviare richieste tramite i contatti del sito web.  La richiesta sarà presa in carico e verrà dato riscontro il più presto possibile. ORGANIZZAZIONE DI VENDITA E CONSULENZA TECNICA Piemonte • Valle d’Aosta • Liguria UFFICIO REGIONALE 10098 RIVOLI (TO) c/o PRISMA 88 – C.so Susa, 242 Tel. 011/9502611 Fax 011/9502666 Lombardia UFFICIO REGIONALE 20094 CORSICO (MI) Via Travaglia, 7 Tel. 02/45874511 Fax 02/45874515 Veneto • Trentino Alto Adige • Friuli Venezia Giulia  UFFICIO REGIONALE 36100 VICENZA (VI) c/o Palazzo PLATINUM Via Vecchia Ferriera, 5 Tel. 0444/870811 Tel. 0444/870861 Fax 0444/870829 Emilia Romagna • RSM • Marche UFFICIO REGIONALE 40069 ZOLA PREDOSA (BO) Via Nannetti, 5/A Tel. 051/6189911 Fax 051/6189999 UFFICIO REGIONALE 60019 SENIGALLIA (AN) Via Corvi, 18 Tel. 071/668248 Fax 071/668192 Abruzzo • Molise • Puglia • Basilicata UFFICIO REGIONALE 70026 MODUGNO (BA) Via Paradiso, 33/G Tel. 080/5352768 Fax 080/5321890 Toscana • Umbria  UFFICIO REGIONALE 50136 FIRENZE Via Aretina, 265/267 Tel. 055/6557219 Fax 055/6557221 Lazio • Calabria • Campania UFFICIO REGIONALE 00153  ROMA Viale della Piramide Cestia, 1 pal. C - 4° piano - int. 15/16 Tel. 06/5783495 Fax 06/5782117 UFFICIO REGIONALE 80059 S. MARIA LA BRUNA TORRE DEL GRECO (NA) Via dell’Industria, 22 Tel. 081/8479500  Fax 081/8479510 Sicilia UFFICIO REGIONALE 95037 SAN GIOVANNI LA PUNTA (CT) Via Galileo Galilei, 18 Tel. 095/7178883 Fax 095/7179242  Sardegna  UFFICIO REGIONALE 09121 CAGLIARI  c/o centro Commerciale I MULINI Piano Primo int. 1 Via Piero della Francesca, 3 Località Su Planu Tel. 070/541356 Fax 070/541146
