Scopo e applicazione della norma

L’intendimento della norma si basa sull\'applicazione di misure di protezione contro i contatti diretti con parti nude in tensione, che rappresentano un pericolo per il personale addetto all’installazione e all’esercizio di impianti elettrici di prova fissi e temporanei.

L\'alimentazione degli impianti di prova non rientrano nell\'ambito di applicazione della norma: in questo caso, per l’installazione si applicano i documenti della serie HD 60384 (ossia la CEI 64-8 per tensioni nominali fino a 1000V) o l’HD 637 (per tensioni nominali superiori a 1 kV), mentre per l’esercizio è applicabile la norma EN 50110-1 (CEI 11-48). Queste norme si applicano anche agli impianti di prova solo quando le prescrizioni non siano fornite dalla norma CEI EN 50191.
La conformità alla EN 50191 non è necessaria se il contatto con le parti attive non presenta alcun pericolo. Ciò si verifica quando, nei punti attivi esposti, è soddisfatta una delle seguenti condizioni:

  1. la tensione a frequenze superiori a 500 Hz non supera 25 V in c.a. o 60 V in c.c. ed è conforme alle prescrizioni per i circuiti SELV o PELV;
  2. in caso di tensioni fino a 500 Hz superiori a 25 V in c.a. o a 60 V in c.c., la corrente che passa in una resistenza non induttiva di 2 kΩ non supera 3 mA in c.a. (valore efficace) o 12 mA in c.c.;
  3. a frequenze superiori a 500 Hz si applicano i valori di corrente e di tensione prescritti a livello nazionale (in mancanza di prescrizioni nazionali si fa riferimento alla tabella 1 riportata nel’allegato A della norma);
  4. la scarica di energia non supera 350 mJ.

Il superamento delle condizioni b) e d) equivale di fatto ad eseguire lavori sotto tensione

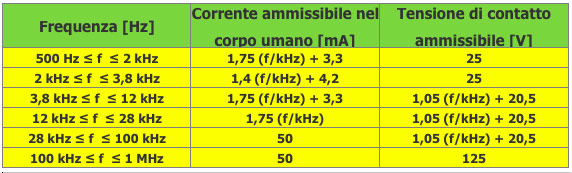

Tabella 1 - Valori di riferimento per le correnti sinusoidali nel corpo umano e per le tensioni di contatto ammissibili a frequenze superiori a 500 Hz che sono considerate innocue in caso di esposizione permanente. Se si è sicuri che questi valori non siano superati, non sono richieste misure conformi alla norma CEI EN 50191. I valori ammessi nella tabella sono i valori massimi ammissibili in condizioni normali ed asciutte Per determinare se il rispetto della norma è o non è un requisito e di conseguenza quale sezione della norma sia applicabile, si può utilizzare il seguente diagramma di flusso.
