Distorsione armonica

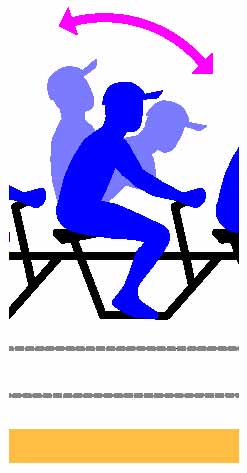

Immaginatevi un ciclista blu iperattivo che si piega costantemente in avanti ed indietro (figura 4). Se facesse questo movimento al ritmo della bici, non farebbe danno. Ma nasce un problema se si muove tre o perfino cinque volte più velocemente.
Ciò rappresenta un carico armonico, un carico con una frequenza che è un multiplo della frequenza normale. Le TV, i computer, le lampade fluorescenti compatte ed i motori elettrici azionati da inverter, sono esempi tipici delle applicazioni che possono causare le correnti armoniche. Queste dovrebbero essere, teoricamente, compensate da filtri armonici posti vicino alla sorgente, altrimenti la bici inizia a spingere in avanti e indietro, con conseguenti perdite di energia supplementari. In analogia, il filtro armonico può essere visto come una sella montata sulle rotelle che si muove in avanti ed indietro ed in questo modo immediatamente neutralizza il movimento del ciclista blu iperattivo.
