Thorn Areaflood Pro

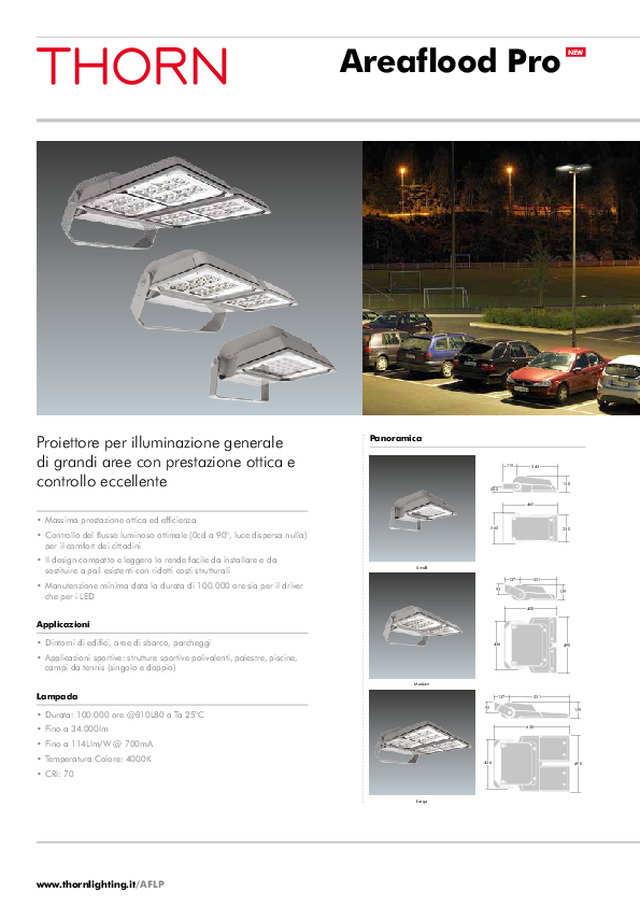

343 50.5 138 119 462 230 265 321 92 139 137 458 436 490 521 92 139 137 658 436 490 www.thornlighting.it /AFLP Areaflood Pro NEW Proiettore per illuminazione generale di grandi aree con prestazione ottica e controllo eccellente • Massima prestazione ottica ed efficienza• Controllo del flusso luminoso ottimale (0cd a 90°, luce dispersa nulla) per il comfort dei cittadini • Il design compatto e leggero lo rende facile da installare e da sostituire a pali esistenti con ridotti costi strutturali • Manutenzione minima data la durata di 100.000 ore sia per il driver che per i LED Applicazioni • Dintorni di edifici, aree di sbarco, parcheggi• Applicazioni sportive: strutture sportive polivalenti, palestre, piscine, campi da tennis (singolo e doppio) Lampada • Durata: 100.000 ore @B10L80 a Ta 25°C• Fino a 34.000lm• Fino a 114Llm/W @ 700mA• Temperatura Colore: 4000K• CRI: 70 Panoramica Small Medium Large

Normative Sorgente luminosa 114  Llm/W Caso Studio: Parcheggio con traffico intenso Grande parcheggio dei supermercati DIY (Do It Yourself), che richiede 50 lux di illuminamento mantenuto, per la presenza di CCTV, sicurezza dei visitatori e per traffico pesante ed eventi. Il programma di ristrutturazione ha l’obiettivo di sostituire i vecchi Areaflood HID 250W con il nuovo Areaflood Pro. Dimensioni dell’area: 113x63m; 841 punti di calcolo; 8 pali (8m high); 32 proiettori installati. Richiesta Vecchio  Areaflood   HID 250W Areaflood Pro  EWR 72 LED Areaflood Pro  EWR 96 LED Consumo 279W 158W 209W Output apparecchio 18 900lm 17 700lm 23 900lm Numero di proiettori 32 32 24 Numero di pali 8 8 8 Angolo di inclinazione meccanica 45° 0° 0° Illuminamento medio mantenuto 50lux 52lux 56lux 56lux Illuminamento medio iniziale 62lux 65lux 70lux 70lux Uniformità (min/m) 0,25 0,33 0,284 0,253 Risparmio energetico 44% 44% Ulteriore risparmio (dimmerazione al richiesto Eh) 6% 6% Panoramica Materiali/Finitura Corpo e staffa: alluminio pressofuso, verniciato grigio RAL 9006Vetro: temprato 4mmViti: acciaio inox Installazione/Montaggio Per la versione Small, la staffa può essere fissata tramite foro Ø22mm e/o due fori Ø12mm. Per le versioni Medium e Large, può essere fissata tramite un foro Ø22mm, due Ø15mm e/o due Ø12mm. La staffa è reversibile per la posizione sospesa. Alimentatore integrato, raggiungibile rimuovendo le 4 viti a brugola della copertura. Alimentazione con pressacavo per cavo Ø8-12mm. Adattatori opzionali disponibili separatamente per montaggio testapalo.La posizione d’installazione tipica è orizzontale, anche se una minima inclinazione può rendere ottimale la distribuzione. E’ possibile la posizione indiretta. E’ disponibile su richiesta la versione per piscine con trattamento superficiale dedicato (per resistere ad una temperatura ambientale elevata) 5 ANNI DI GARANZIA In qualità di produttore illuminotecnico di fama mondiale, Thorn offre una garanzia di  cinque anni su tutta la propria gamma di prodotti. www.thornlighting.it/warranty www.thornlighting.it /AFLP

36m 18m 10m Campo da tennis singolo Classe III con richiesta di 200 lux di illuminamento medio mantenuto essendo utilizzato per gli allenamenti. Il programma di ristrutturazione ha l’obiettivo di sostituire il vecchio Areaflood HID 400W con il nuovo Areaflood Pro. Dimensioni dell’area: 36x18m, 4 pali (10m di altezza); 12 proiettori installati Richiesta Vecchio  Areaflood   HID 400W Nuovo  Areaflood Pro  144 LEDs/A5 Consumo - 433W 315W Output apparecchio - 26700lm 34800lm Numero di proiettori 12 8 Numero di pali 4 4 Illuminamento medio mantenuto 200lux 235lux 203lux Uniformità (min/m) 0,6 0,62 0,6 Risparmio energetico 51% Caso Studio: Campo da tennis singolo Classe III (Allenamento) Panoramica Ottica EWR Ottica WR Ottica A5 Ottica A4 Ottica A6 cd/klm cd/klm cd/klm cd/klm cd/klm ULOR: 0% ULOR: 0% ULOR: 0% ULOR: 0% ULOR: 0% DLOR: 100% DLOR: 100% DLOR: 100% DLOR: 100% DLOR: 100% LOR: 100% LOR: 100% LOR: 100% LOR: 100% LOR: 100% EWR Applicazioni tipiche: Parcheggi Altezza di montaggio: 8-10m A4 Applicazione tipica: Aree di arrivo Altezza di montaggio: 4-6m A6 Applicazioni tipiche: Impianti sportivi e dintorni di edifici Altezza di montaggio: 6-10m WR Applicazione tipica: Aree di arrivo Altezza di montaggio: 4-6m A5 Applicazioni tipiche: Impianti sportivi Altezza di montaggio: 10-12m Areaflood Pro NEW www.thornlighting.it /AFLP

Esempio assegnazione codice SAP AFP SIZE 36L 70 757 NR BPS CLO CL1 PN M60 ADC HFX PL 6F HT 10K 8M R6012 R9006 RAL 9006 Rxxxx RAL xxxx 6M 6M pre-cablato 8M 8M pre-cablato 10M 10M pre-cablato D8M 8M pre-cablato 5G DE 10K protezione 10kV HT Sistema di gestione del calore F6 fusibile 6A Fx fusibile xA PL Controllo Power Line RF Controllo Radio Frequenza HFX Dimmerabile DALI ADC Disconnessione Automatica M60 Adattatore montaggio D60mm M76 Adattatore montaggio D76mm PN Nema socket PN5 Presa Nema 5 PIN PM Minicellula PMxx Minicellula Altro CL1 Classe Elettrica I CL2 Classe Elettrica II CLO Output Costante BPS Interruttore Bi-Potenza (riduzione output 8h-50%, dimmerazione attivata) BPx-xx Bi-Potenza (xh-x% riduzione output) BPL Bi-Potenza con cavo Pilota LRT Riduzione della luce a due fasi WR Ottica Wide Road EWR Ottica Extra Wide Road A4 Asimmetrico 40° A5 Asimmetrico 50° A6 Asimmetrico 60° 730 3000K CRI70 740 4000K CRI70 840 4000K CRI80 757 5700K CRI70 35 350mA 50 500mA 70 700mA xx xxmA 24L 24 LED 36L 36 LED 48L 48 LED 72L 72 LED 96L 96 LED 120L 120 LED 144L 144 LED S 24/36 LED M 48/72 LED L 96/120/144 LED Areaflood Pro Art Nr: 96644122 Guida alla configurazione Come ordinare Areaflood Pro. Una delle principali caratteristiche di Areaflood Pro sono tutte le differenti opzioni e varianti, così per facilitarvi l’ordine di Areaflood Pro abbiamo creato questa tabella con le varianti che vi consente di creare il prodotto esatto che vi serve. Una volta creata la designazione, il vostro referente vi individua il codice SAP, il prezzo associato e i tempi di consegna. I codici contrassegnati con sono versioni non standard che possono essere prodotte su richiesta. 5 ANNI DI GARANZIA In qualità di produttore illuminotecnico di fama mondiale, Thorn offre una garanzia di  cinque anni su tutta la propria gamma di prodotti. www.thornlighting.it/warranty Normative Sorgente luminosa 114  Llm/W www.thornlighting.it /AFLP
