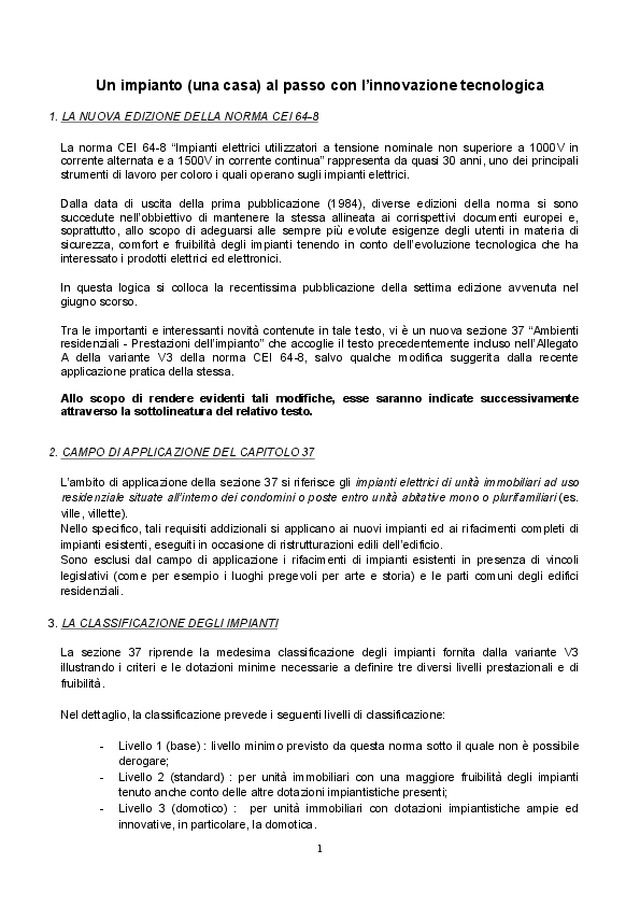

1    Un impianto (una casa) al passo con l’innovazione tecnologica    1. LA NUOVA EDIZIONE DELLA NORMA CEI 64-8  La  norma  CEI  64-8  “Impianti  elettrici  utilizzatori  a  tensione  nominale  non  superiore  a  1000V  in corrente alternata e a 1500V in corrente continua” rappresenta da quasi 30 anni, uno dei principali strumenti di lavoro per coloro i quali operano sugli impianti elettrici.  Dalla  data  di  uscita  della  prima  pubblicazione  (1984),  diverse  edizioni  della  norma  si  sono succedute  nell’obbiettivo  di  mantenere  la  stessa  allineata  ai  corrispettivi  documenti  europei  e, soprattutto,  allo  scopo  di  adeguarsi  alle  sempre  più  evolute  esigenze  degli  utenti  in  materia  di sicurezza,  comfort  e  fruibilità  degli  impianti  tenendo  in  conto  dell’evoluzione  tecnologica  che  ha interessato i prodotti elettrici ed elettronici.  In  questa  logica  si  colloca  la  recentissima  pubblicazione  della  settima  edizione  avvenuta  nel giugno scorso.  Tra le importanti e interessanti novità contenute in tale testo, vi è un nuova sezione 37 “Ambienti residenziali - Prestazioni dell’impianto” che accoglie il testo precedentemente incluso nell’Allegato A  della  variante  V3  della  norma  CEI  64-8,  salvo  qualche  modifica  suggerita  dalla  recente applicazione pratica della stessa.   Allo  scopo  di  rendere  evidenti  tali  modifiche,  esse  saranno  indicate  successivamente attraverso la sottolineatura del relativo testo.     2. CAMPO DI APPLICAZIONE DEL CAPITOLO 37   L’ambito di applicazione della sezione 37 si riferisce gli  impianti elettrici di unità immobiliari ad uso  residenziale situate all’interno dei condomini o poste entro unità abitative mono o plurifamiliari (es. ville, villette). Nello specifico, tali requisiti addizionali si applicano  ai nuovi impianti ed ai rifacimenti completi di  impianti esistenti, eseguiti in occasione di ristrutturazioni edili dell’edificio.  Sono  esclusi  dal  campo  di  applicazione  i  rifacimenti  di  impianti  esistenti  in  presenza  di  vincoli legislativi  (come  per  esempio  i  luoghi  pregevoli  per  arte  e  storia)  e  le  parti  comuni  degli  edifici residenziali.   3. LA CLASSIFICAZIONE DEGLI IMPIANTI    La  sezione  37  riprende  la  medesima  classificazione  degli  impianti  fornita  dalla  variante  V3 illustrando  i  criteri  e  le  dotazioni  minime  necessarie  a  definire  tre  diversi  livelli  prestazionali  e  di  fruibilità .   Nel dettaglio, la classificazione prevede i seguenti livelli di classificazione:   -  Livello 1 (base) : livello minimo previsto da questa norma sotto il quale non è possibile derogare;   -  Livello  2  (standard)  :  per  unità  immobiliari  con  una  maggiore  fruibilità  degli  impianti  tenuto anche conto delle altre dotazioni impiantistiche presenti;  -  Livello  3  (domotico)  :    per  unità  immobiliari  con  dotazioni  impiantistiche  ampie  ed  innovative, in particolare, la domotica.

2      I  tre  livelli  identificati  per  la  classificazione  degli  impianti  elettrici  non  sono,  dunque,  collegati  alle categorie catastali, né alle classi di prestazioni energetiche degli immobili.  In  questo  modo  viene,  invece,  definita  un’unità  di  misura  delle  prestazioni  dell’impianto  elettrico oggettivamente valida per tutti gli attori della filiera ed, in particolare:   -  per  l’installatore  che  offre  al  cliente  la  propria  soluzione  impiantisca  ed  è  in  grado  di  far  valere  e  “certificare”  la  migliore  qualità  della  stessa  in  termini  di  dotazione  e  contenuto tecnologico;  -  per il costruttore che altrettanto può sottolineare il maggiore pregio degli impianti elettrici; -  per il cliente che può effettuare una scelta basandosi su una classificazione che lo tutela e  che gli consente di comparare le diverse offerte pervenutegli.    Di seguito si andranno a dettagliare le caratteristiche definite dal livello 1 (base).   4. CARATTERISTICHE DI BASE COMUNI A TUTTI I LIVELLI   DIMENSIONAMENTO DELL’IMPIANTO  La sezione 37 prevede che gli impianti debbano essere dimensionati in accordo ad una potenza di progetto pari almeno a 3 kW in unità abitative di superficie fino a 75 m 2  e pari a 6 kW per superfici  superiori. Questo requisito non prevede in alcun modo che l’utente debba modificare il valore della potenza contrattuale stabilito con il proprio distributore di energia elettrica, scelta questa che chiaramente rimane di sua esclusiva pertinenza. Al  contrario  tale  requisito  mira  a  garantire  all’utente  una  sufficiente  flessibilità  impiantistica  per potere,  nel  caso  lo  ritenesse  necessario,    provvedere  successivamente  a  tale  modifica  senza dovere intervenire sull’impianto.  IL QUADRO DELL’UNITA’ ABITATIVA  Ogni unità abitativa dovrà essere provvista di uno o più quadri di distribuzione e di un interruttore generale, facilmente accessibile all’utente. Lo  scopo  di  questo  interruttore  è  quello  di  consentire  la  messa  fuori  servizio  dell’impianto attraverso un unico apparecchio facilmente individuabile. Pertanto l’apparecchio dovrà essere dotato delle caratteristiche di sezionamento per consentire di intervenire sull’impianto per esempio per consentire eventuali attività di manutenzione. In particolare, l’interruttore potrà essere di tipo:   •  manovra-sezionatore; •  magnetotermico; •  differenziale  o  differenziale-magnetotermico  di  tipo  S  e/o  dotato  di  SRD    (dispositivo  di  richiusura automatico)   Allo  scopo  di  consentire  il  collegamento  degli  eventuali  SPD,  il  quadro  dovrà  essere  raggiunto direttamente dal conduttore di protezione proveniente dall’impianto di terra dell’edificio

3    CONTINUITA DI ESERCIZIO  Una  delle  maggiori  preoccupazioni  delle  quali  si  cura  la  sezione  37  è  quella  della  necessità  di garantire un appropriato livello di continuità di servizio. In sostanza si è voluto tutelare l’esigenza dell’utente a disporre, di impianti propriamente alimentati e , in particolare, di un livello minimo di illuminazione. Questa necessità è tanto più sentita e importante considerando che la popolazione italiana ha uno dei  maggiori  tassi  di  invecchiamento  a  livello  mondiale  e  che,  pertanto,  situazioni  di  black  out possono comportare disagi/rischi legati, per esempio, alla necessità di dovere scendere in garage per riarmare l’interruttore differenziale magari in condizione di luce precaria. Di conseguenze diverse sono le soluzioni adottate per scongiurare tali accadimenti o, comunque, per ridurne gli effetti. Nel caso che l’impianto sia stato soggetto a guasti diventa importante evitare che l’intero impianto sia messo fuori tensione. A questo proposito è stato inserito l’obbligo di proteggere l’impianto suddividendolo su almeno due interruttori  differenziali  e  su  un  numero  di  interruttori  magnetotermici  proporzionali  alla  superficie dell’unità abitativa.  Lo stesso eventuale interruttore differenziali posto a valle del contatore dovrà garantire la selettività totale rispetto alle protezioni poste valle e viene consigliato che lo stesso sia del tipo ad aumentata resistenza  contro  gli  scatti  intempestivi  secondo  le  indicazioni  del  costruttore  e/o  dotato  di interruttori differenziali dotati di SRD (dispositivi di richiusura automatica).  ILLUMINAZIONE DI SICUREZZA E DISPOSITIVI AUSILIARI  La sezione 37 prevede che vi sia la necessità di installare dispositivi di illuminazione di sicurezza al fine di garantire la mobilità delle persone in caso di mancanza dell’alimentazione ordinaria.    Il numero di apparecchiature necessarie per l’illuminazione di sicurezza è determinato in funzione del livello di classificazione dell’impianto e della superficie del locale considerato (vedere tabella).  SCALABILITA’ DEGLI IMPIANTI  La  classificazione  degli  impianti  in  diversi  livelli  passa  inevitabilmente  anche  con  la  necessità  di consentire agli utenti di provvedere a successivi ampliamenti degli stessi senza dovere ricorrere ad interventi edili.  A  questo  scopo  si  prevede  che  i  cavi  siano  sfilabili  e  che  sufficiente  spazio  sia  lasciato  a disposizione per consentire la successiva aggiunta di linee e/o dispositivi.  In particolare:  -  Il  quadro  deve  garantire  uno  spazio  pari  ad  almeno  il  15%  dei  moduli  utilizzati  (con  un  minimo di 2);  -  Nelle  cassette  di  derivazione,  dopo  la  posa  di  cavi  e  morsetti,  è  opportuno  lasciare  uno  spazio libero pari a circa il 20% del volume della cassetta stessa;  -  Il diametro interno dei tubi protettivi di forma circolare deve essere almeno pari a 1,5 volte il  diametro del cerchio circoscritto al fascio di cavi che essi sono destinati a contenere con un minimo di 16 mm.

4    Questi ultimi due requisiti rappresentano delle novità introdotte dal recente capitolo 37 rispetto alla precedente variante 3.  Ricordiamo, inoltre, che l’’entra-esci sui morsetti delle prese è ammesso soltanto all’interno della stessa scatola oppure tra due scatole successive.    5. CARATTERISTICHE PECULARI DELL’IMPIANTO BASE   I livelli impiantistici vengono caratterizzati attraverso la definizione della dotazione minima che ogni livello deve garantire ai propri utenti.  Tale dotazione viene caratterizzata attraverso il numero di dispositivi elettrici presenti sull’impianto in  funzione  della  superficie  calpestabile  della  residenza  o  in  relazione  alla  destinazione  di  uso  e della superficie della singola stanza.  Fanno parte del primo gruppo:  -  Numero di circuito minimo (vedi di apparecchi di protezione);  -  Numero minimo di apparecchi di illuminazione di sicurezza;  -  Dotazione minima degli ausiliari ed eventuale presenza della domotica.  -  Numero minimo di prese telefoniche/ segnale;  Nota: quest’ultima dotazione nella precedente variante V3 faceva parte del secondo gruppo  Fanno parte del secondo gruppo:  -  Numero minimo di punti luce  -  Numero minimo di prese di segnale  -  Numero minimo di prese radio/TV  Rispetto  alla  precedente  Variante  V3,  allo  scopo  di  garantire  una  certa  flessibilità  in  merito  alla predisposizione del numero di punti presa, il livello 1 prevede che un certo numero di punti presa possano essere spostate da un locale ad un altro a patto che il numero totale delle stesse rimanga costante.    Per esempio nel caso di una camera da letto di 10 m 2  di livello 1(riga 1 della tabella) sono previsti  5  punti  presi  ma,  volendo,  un  massimo  di  2  di  queste  possono  essere  spostate  in  altri  locali qualora fosse necessario.  Allo scopo di garantire una semplice connessione degli apparecchi di telecomunicazione, tutte le prese  TV  devono  avere  accanto  almeno  una  presa  energia.  Inoltre,  almeno  una  delle  prese  TV dell’intera unità immobiliare deve avere accanto la predisposizione (posa tubi e scatole) necessaria all’installazione  di  un  totale  6  prese  energia.  (il  testo  precedente  prevedeva  che  tale  requisito venisse garantito da almeno una presa TV posta in ciascun  locale)   Dotazione minima per livello 1  Per locale:

5    Tipo di ambiente  Dimensione  Punti  Prese  (1)    Punti luce  (2)  Prese  Radio/  TV  Per ogni locale (ad es. camera da letto, soggiorno studio, ecc)  (10)   8   A ≤ 12 m²  12   A ≤ 20 m²  A   20 m²  4 [1]  5[2]  6 [3]  (12)  1 1 2  1  Ingresso  (13)     1  1    Angolo cottura    2 (1)  (3)       Locale cucina    5 (2)  (3)   1  1  Lavanderia    3  1    Locale da bagno o doccia  (11)     2  2    Locale servizi (WC)    1  1    Corridoio  A ≤ 5 m A   5 m  1 2  1 2    Balcone / terrazzo  A ≥ 10 m²   1  1    Ripostiglio  A ≥ 1 m²    1    Cantina/ soffitta  (9)     1  1    Box auto  (9)       1  1    Giardino  A ≥ 10 m²  1  1      Per unità:    Numero dei circuiti  (6) (8)   Area  (5)   Numero  A ≤ 50 m  2  50   A ≤ 75 m²  3  75   A ≤ 125 m²  4  A   125 m²  5  Protezione contro le  sovratensioni (SPD) secondo CEI  81-10 e CEI 64-8 Sezione 534  SPD all’arrivo linea se necessari per  rendere tollerabile il rischio 1  Prese telefono e/o dati  A ≤ 50 m²  1  50   A ≤ 100 m²  2  A   100 m²  3  Dispositivi per l’illuminazione di  sicurezza  (7)   A ≤ 100 m²  1  A   100 m²  2  Ausiliari e impianti per risparmio  energetico  Campanello, citofono o videocitofono    (1) Per punto presa si intende il punto di alimentazione di una o più prese all’interno della stessa scatola. I punti presa devono essere distribuiti in modo adeguato nel locale, ai fini della loro utilizzazione.  (2) In alternativa a punti luce a soffitto e/o a parete devono essere predisposte prese alimentate tramite un dispositivo di comando  dedicato  (prese  comandate)  in  funzione  del  posizionamento  futuro  di  apparecchi  di  illuminazione  mobili  da pavimento e da tavolo.  (3)  Il  numero  tra  parentesi  indica  la  parte  del  totale  di  punti  prese  da  installare  in  corrispondenza  del  piano  di  lavoro. Deve essere prevista l’alimentazione della cappa aspirante, con o senza spina. I punti presa previsti come inaccessibili e i punti di alimentazione diretti devono essere controllati da un interruttore di comando onnipolare.  (5) La superficie A è quella calpestabile dell’unità immobiliare, escludendo quelle esterne quali terrazzi, portici, ecc e le eventuali pertinenze.  (6) Si ricorda che un circuito elettrico (di un impianto) è l’insieme di componenti di un impianto alimentati da uno stesso punto e protetti contro le sovracorrenti da uno stesso dispositivo di protezione (articolo 25.1della norma CEI 64-8).  (7) Servono per garantire la mobilità delle persone in caso di mancanza dell’illuminazione ordinaria.

6    NOTA  A  tal  fine  sono  accettabili  i  dispositivi  estraibili  (anche  se  non  conformi  alla  Norma  CEI  34-22)  ma  non  quelli alimentati tramite presa a spina.  (8)  Sono  esclusi  dal  conteggio  eventuali  circuiti  destinati  all’alimentazione  di  apparecchi  (ad  es.  scaldacqua,  caldaie, condizionatori, estrattori) e anche circuiti di box, cantina e soffitte.   (9) La Tabella non si applica alle cantine, soffitte e box alimentati dai servizi condominiali.   (10) Nella camera da letto si può prevedere un punto presa in meno rispetto a quello indicato.  (11) In un locale da bagno, se non è previsto l’attacco per la lavatrice, è sufficiente un punto presa.  (12) Nella parentesi quadra, è indicato il numero di punti prese che possono essere spostati da un locale all’altro, purché il numero totale di punti presa nell’unità immobiliare rimanga invariato.  (13) Se l’ingresso è costituito da un corridoio più lungo di 5 m, si deve aggiungere un punto presa e un punto luce.
