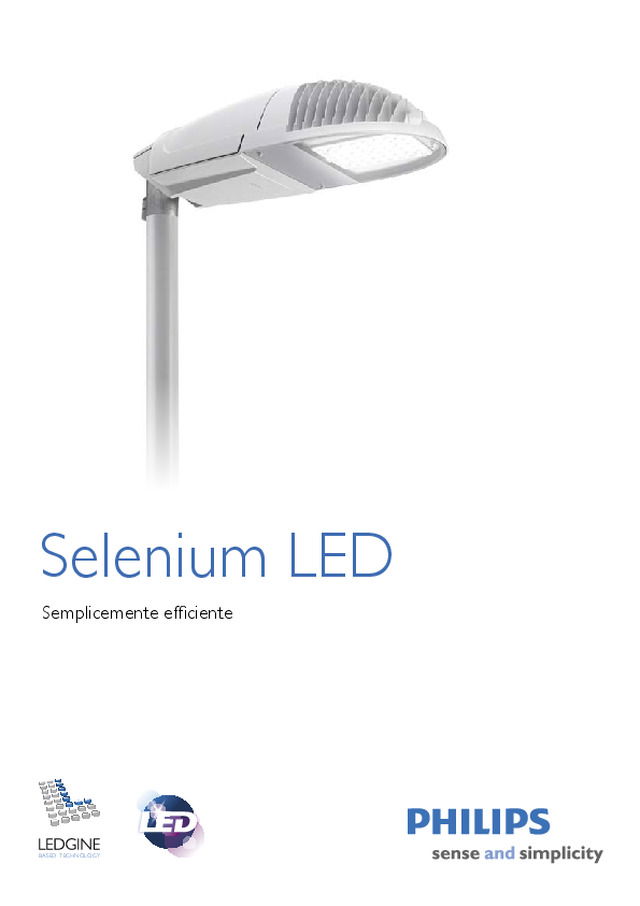

Selenium LED

Selenium LED - Guida del prodotto 2 Esterni Selenium LED

Selenium LED - Guida del prodotto 3 Esterni Selenium LED  Selenium LED è un apparecchio per illuminazione stradale, progettato per offrire il massimo risparmio energetico rispetto alle soluzioni convenzionali. Massima cura in fase progettuale è stata rivolta al concept ed alla architettura del prodotto, in modo da sviluppare un apparecchio molto competitivo. Selenium LED fornisce quindi un rapporto qualità / prezzo imbattibile.   Selenium LED sfrutta l'esperienza Philips nei prodotti per illuminazione stradale. L'utilizzo dei componenti della gamma LEDGINE garantisce un'ottima qualità della luce, una distribuzione efficace e uniforme, e un'ottima efficienza. Inoltre installazione e manutenzione non potrebbero essere più semplici: connettori e driver sono accessibili direttamente, e l'apertura dell'apparecchio è effettuabile senza utensili.  Selenium LED -  Semplicemente efficiente

Selenium LED - Guida del prodotto 4 Esterni Selenium LED  Selenium LED utilizza molti dei componenti sviluppati da Philips per le sua gamma di punta LEDGINE, per offrire una soluzione di alta qualità.Grazie anche ai LED a luce bianca neutra (4000 K), e alle ottiche LEDGINE, Selenium LED offre il connubio ideale tra qualità della luce e performance. Il vetro piano di Selenium LED previene l' inquinamento luminoso (apparecchio con 0 candele a 90°) e garantisce il migliore fattore di manutenzione possibile.L'utilizzo delle ottiche multi-layer garantisce un'ottima uniformità dell'illuminazione, sia a impianto nuovo che nel tempo. Caratteristiche illuminotecniche  ( ) disponibile dal 4° trimestre 2012 Concetto multi-layer Concetto non multi-layer (collimatori, ecc.) Vetro piano  Selenium LED: minimo investimento e  performance elevate Potenza Pacchetto lumen sorgente Pacchetto lumen sistema 5 Taglie (pacchetti lumen)  40 W 3.680 lm 3.202 lm 55 W 5.520 lm 4.810 lm 73 W 7.360 lm 6.372 lm 90 W 9.200 lm 7.906 lm 108 W 11.040 lm 9.415 lm Efficienza sorgente (lm/W) fino a 113 lm/W LER -Efficienza apparecchio (lm/W) fino a 87 lm/W Decadimento del flusso luminoso L70 a 100.000 oreL85 a 50.000 ore Durata 60.000 ore (L80F10) Distribuzione della luce  Distribuzione Stradale - Ottica media Temperatura del colore Bianco neutro (4000 K) Indice di resacromatica (CRI) 60

Selenium LED - Guida del prodotto 5 Esterni Selenium LED  Tipologia • Categoria illuminotecnica: ME4b (L ≥ 0,75  cd/m 2 ; Uo ≥ 0,4; Ui ≥ 0,5; Ti ≤ 15%; Sr ≥ 0,5) • Carreggiata: singola• Numero di corsie: 2 Un comune ha richiesto l’intervento di un installatore per rinnovare il vecchio impianto con lampade al mercurio HPL125W. La configurazione esistente prevedeva un’altezza di montaggio di 6 metri e una interdistanza di 24 metri. Si è effettuato un confronto tra vari apparecchi d'illuminazione, uno-a-uno utilizzando sia il Selenium SGP340 SON-T70W EM che il Selenium LED BGP340-55S/640. Selenium LED garantirà un ritorno dell'investimento molto breve rispetto alle soluzioni convenzionali: tra 2 a 4 anni per la sostituzione di un'installazione HPL e da 4 a 5 anni per la sostituzione di un'installazione al sodio ad alta pressione, a seconda dell'applicazione e della potenza installata. Dispositivi di controllo addizionali, come Dynadimmer, possono ridurre ulteriormente il periodo di ammortamento di Selenium LED rispetto alle soluzioni convenzionali. In soli 10 anni di servizio il costo Totale di Impianto vengono dimezzati.  Selenium LED: un piccolo investimento per un grande  risparmio energetico 7000600050004000300020001000 0 100 908070605040302010 0 TCO nel corso di 10 anni (base 100) Selenium LED rende possibile fino al 70% di risparmio energetico rispetto alla vecchia installazione HPL ed è più efficiente di circa il 40% rispetto a un apparecchio SON-TPP, sulla stessa tipolgia di strada. S = 24 m W = 6 m H = 6 m HPL125W EM Selenium Selenium LED SGP340 SON-TPP 70W EM BGP340-555/640 Investimenti  iniziali Costi  energetici Manutenzione Investimenti  iniziali Investimenti  iniziali Costi  energetici Costi  energetici Manutenzione Manutenzione HPL125W EM Selenium Selenium LED SGP340 SON-TPP 70W EM BGP340 LED555/640 W/km

Selenium LED - Guida del prodotto 6 Esterni Selenium LED  Selenium LED: facilità e flessibilità di installazione La semplicità di Selenium LED lo rende molto facile da installare e mantenere:  • La manutenzione dellapparecchio viene  sempre effettuata dall'alto per garantire una postura ergonomica e sicura del tecnico • Selenium LED può essere facilmente aperto  senza utilizzare utensili  L'attacco palo del  Selenium LED è reversibile e offre massima flessibilità nelle applicazioni retrofit grazie alle tre posizioni di inclinazione. L'attacco èadatto per pali e bracci con diametro da 48 a 60 mm: La connessione al cavo di alimentazione viene effettuata tramite connettori presa-spina ad aggancio rapido. posizione di inclinazione 15° posizione di inclinazione -15° posizione di inclinazione -10°    posizione di inclinazione 0°   posizione di inclinazione 5°   posizione di inclinazione 0°

Selenium LED - Guida del prodotto 7 Esterni Selenium LED  Sistemi di Controllo integrati  per un ulteriore risparmio energetico Un buon sistema di illuminazione deve essere in grado di fornire il corretto livello di illuminazione: luce dove serve e quando serve. Il controllo dinamico dell'illuminazione è un metodo ideale per ridurre il consumo energetico senza compromettere la qualità dell'illuminazione, l' uniformità e la sicurezza degli utenti.  Dynadimmer integrato (DDF) Il Dynadimmer integrato è un sistema di regolazione, di tipo automatico, che funziona senza necessità di un controllo esterno e che rende possibile un risparmio energetico anche del 50%. Il DynaDimmer viene programmato in fabbrica e non necessita di altri settaggi da parte dell'utente. Sono disponibili tre programmi standard con diversi profili di regolazione (DDF1, DDF2 e DDF3), o profili specifici su richiesta.  Sistema per Impianti con Regolatore di Flusso Questa nuova funzione consente di regolare gli apparecchi LED agendo sulla tensione di alimentazione. Grazie a questa funzionalità è possibile utilizzare apparecchi di illuminazione a LED in impianti con Regolatori di Flusso gia installati, o utilizzare il sistema Philips AmpLight per il Telecontrollo a Cabina. In questo modo è possibile monitorare e controllare l'impianto di illuminazione a gruppi di punti luce in modo semplice e con un costo  competitivo. Telegestione Selenium LED è disponibile con il nuovo sistema di controllo con antenna RF(Radio Frequenza), da utilizzare in combinazione col sistema di Telegestione Philips in Radio Frequenza.A questo si può aggiungere la piattaforma City Touch, che offre controllo e monitoraggio di ogni singolo punto luce, per massimizzare il risparmio energetico, ottimizzare la manutenzione e avere la migliore gestione integrata degli impianti.  Programma standard DDF1, per un risparmio energetico fino al 40% rispetto alla versione senza regolazione del flusso Programma standard DDF2, per un risparmio energetico fino al 32% rispetto alla versione senza regolazione del flusso Programma standard DDF3, per un risparmio energetico fino al 50% rispetto alla versione senza regolazione del flusso 15.00 100% 90% 80% 70% 60% 50% 40% 30% 20% 10% 19.00 22.00 04.00 06.00 09.00 15.00 21.00 00.00 04.00 06.00 09.00 100% 90% 80% 70% 60% 50% 40% 30% 20% 10% 15.00 20.00 23.00 05.00 06.30 09.00 100% 90% 80% 70% 60% 50% 40% 30% 20% 10% 240 V 215 V 170 V 100% 30% Livello di illuminazione Tensione Opzioni di regolazione del flusso tramite tensione Risparmio energetico

Selenium LED - Guida del prodotto 8 Esterni Selenium LED  Quale versione scegliere per una certa applicazione? La panoramica seguente mostra i parametri di installazione e la giusta versione di Selenium LED da scegliere per soddisfare la norma EN 13-201 per le categorie illuminotecniche  ME3a, ME4b e ME5. Parametri di installazione • Installazione: singola lato sinistro• Fattore di manutenzione: 0,80• Tilt = 0°•Avanzamento = 0 m (bordo stradale) h: altezza di montaggios: interdistanza w: larghezza della strada Selenium LED Potenza sistema (W) Pacchetto lumen sorgente (lm) LOR LER (lm/W) BGP340LED110S 108 11,040 0.86 87.9 BGP340LED92S 90 9,200 0.86 87.9 BGP340LED74S 73 7,360 0.87 87.7 BGP340LED55S 55 5,520 0.87 87.3 0° h w s

Selenium LED - Guida del prodotto 9 Esterni Selenium LED  Categorie illuminotecniche Classe ME3a Classe ME4b Classe ME5 L ≥ 1 cd/m 2 L ≥ 0,75 cd/m 2 L ≥ 0,5 cd/m 2 Uo ≥ 0,4 Uo ≥ 0,4 Uo ≥ 0,35 UI ≥ 0,7 UI ≥ 0,5 UI ≥ 0,4 TI ≤ 15% TI ≤ 15% TI ≤ 15% SR ≥ 0,5 SR ≥ 0,5 SR ≥ 0,5 BGP340 LED110S 640BGP340 LED92S 640BGP340 LED74S 640BGP340 LED55S 640 Area dove s/h 2non possibile h (m) corsie w (m)12 3 11 11 3 10 10 3 9 9 2 8 8 2 7 7 2 6 6 2 5 Interdistanza  (m) 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 h (m) corsie w (m)12 3 11 11 3 10 10 3 9 9 2 8 8 2 7 7 2 6 6 2 5 Interdistanza  (m) 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 h (m) corsie w (m)12 3 11 11 3 10 10 3 9 9 2 8 8 2 7 7 2 6 6 2 5 Interdistanza  (m) 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 ME3a ME4b ME5

Selenium LED - Guida del prodotto 10 Esterni Selenium LED  Dati tecnici Caratteristiche del prodotto Dati  Specifiche principaliIP dellapparecchio IP66 Resistenza meccanica IK08 Tensione di rete nominale 230 V - 50/60 Hz Classe elettrica II Copertura in vetro Vetro piano, extra chiaro Corpo alluminio Colore standard Grigio (RAL 7035) Peso max. 11 kg Apertura dellapparecchio Dall'alto senza limpiego di attrezzi Altezza di montaggio Da 5 a 10 m InstallazionePosizione su cima del palo 0°, 5°, 15° Diametro cima del palo Da 48 a 60 mm Posizione ingresso laterale 0°, -10°, -15° Diametro ingresso laterale Da 48 a 60 mm Fissaggio 2 viti M10 Caratteristiche del prodotto Dispositivi di controlloDynadimmer integrato (DDF)Regolazione del flusso tramite tensione (D13)Telegestione con antenna RF (RF)

Selenium LED - Guida del prodotto 11 Esterni Selenium LED  Informazioni per l'ordinazione di Selenium LED Designazione Caratteristiche del prodotto BGP340 Tipo prodotto BGP340 = Selenium LED LED55S/ Sorgente luminosa / Flusso sorgente LED55S/ = Sorgente luminosa LED e flusso sorgente 5500 lm • LED37S/ • LED55S/ • LED74S/ • LED92S/ • LED110S/ 640 CRI sorgente luminosa / Colore sorgente luminosa 640 = CRI 60 e temperatura del colore del LED è di 4000 K PSR Tipo driver PSR = Unità di alimentazione Regulated • PSU = Unità di alimentazione • PSD = Unità di alimentazione DALI II Classe elettrica  II = Classe di isolamento II DM Distribuzione della luce DM = Distribuzione media FG Copertura in vetro FG = Vetro piano DDF1 Opzione di regolazione del flusso DDF1/DDF2/DDF3 = Dynadimmer integrato (3 programmi standard - vedere pagina 7) D13 = Regolazione del flusso tramite tensione • RF = Antenna radiofrequenza per telegestione MSP Verniciatura  -MSP = Verniciatura resistente alla salsedine (resistenza di 1000 ore su test in atmosfera salina) 48/60 Attacco 48/60 = lattacco può essere installato su palo e staffa da 48 e 60 mm BGP340 LED55S/ 640 PSR II DM FG DDF1 48/60 Con Selenium LED sono possibili numerose configurazioni: la tabella  di seguito offre una breve panoramica. La tabella seguente contiene alcune informazioni per l'ordinazione basate su una selezione di configurazioni. Sono disponibili altre possibilità su richiesta. Descrizione  EOC BGP340 LED55S/640 PSU II DM FG 48/60 06348300 BGP340 LED55S/640 PSR II DM FG D13 48/60 06353700 BGP340 LED55S/640 PSR II DM FG DDF1 48/60 06373500 BGP340 LED55S/640 PSR II DM FG DDF2 48/60 06383400 BGP340 LED55S/640 PSR II DM FG DDF3 48/60 06393300 BGP340 LED55S/640 PSD II DM FG RF 48/60 06403900 BGP340 LED74S/640 PSU II DM FG 48/60 06349000 BGP340 LED74S/640 PSR II DM FG D13 48/60 06354400 BGP340 LED74S/640 PSR II DM FG DDF1 48/60 06374200 BGP340 LED74S/640 PSR II DM FG DDF2 48/60 06384100 BGP340 LED74S/640 PSR II DM FG DDF3 48/60 06394000 BGP340 LED74S/640 PSD II DM FG RF 48/60 06404600 BGP340 LED92S/640 PSU II DM FG 48/60 06350600 BGP340 LED92S/640 PSR II DM FG D13 48/60 06355100 BGP340 LED92S/640 PSR II DM FG DDF1 48/60 06375900 BGP340 LED92S/640 PSR II DM FG DDF2 48/60 06385800 BGP340 LED92S/640 PSR II DM FG DDF3 48/60 06395700 BGP340 LED92S/640 PSD II DM FG RF 48/60 06405300 BGP340 LED110S/640 PSU II DM FG 48/60 06351300 BGP340 LED110S/640 PSR II DM FG D13 48/60 06356800 BGP340 LED110S/640 PSR II DM FG DDF1 48/60 06376600 BGP340 LED110S/640 PSR II DM FG DDF2 48/60 06386500 BGP340 LED110S/640 PSR II DM FG DDF3 48/60 06396400 BGP340 LED110S/640 PSD II DM FG RF 48/60 06406000
