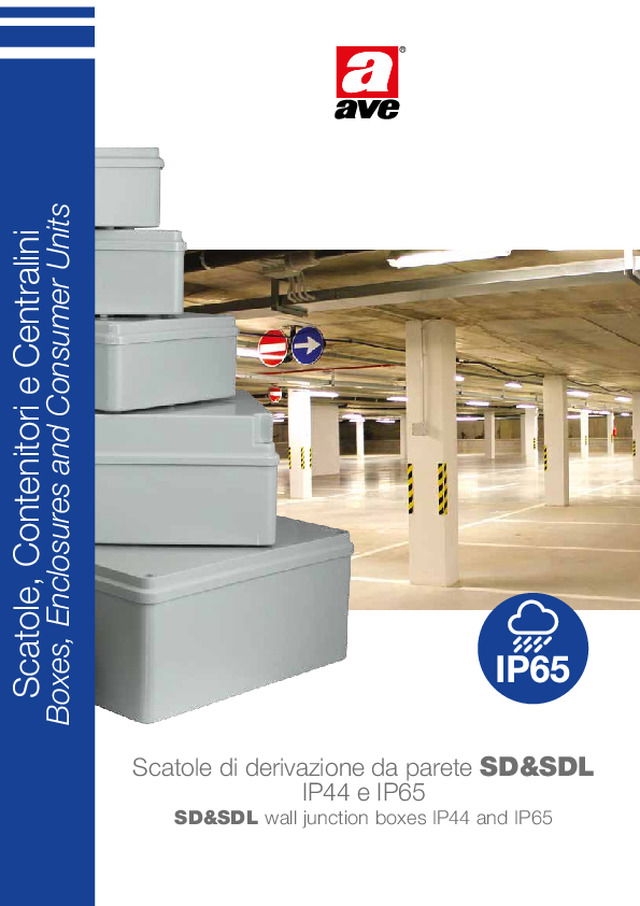

Scatole di derivazione da parete SD&SDL IP44 e IP65

Scatole di derivazione da parete  SD&SDL IP44 e IP65 SD&SDL wall junction boxes IP44 and IP65 Scatole, Contenitori e Centralini Boxes, Enclosures and Consumer Units   Quadri da parete IP40 / IP55 / IP65 Wall mounted distribution boards IP40 / IP55 / IP65

SD6501Ø 65x35mm SD8002Ø 80x40mm SD8803L H P  80x80x45mm Scatole  IP44 da parete con passacavi   IP44 wall junction boxes with cable glands SDL1004L H P 100x100x50mm SDL1205L H P 120x80x50mm  SDL1506L H P150x110x70mm SDL3409L H P 350x230x100mm SDL2408L H P 240x190x90mm  SDL1907L H P 190x140x70mm Scatole  IP65 da parete con fianchi lisci   IP65 wall junction boxes with smooth sides

SD1004L H P 100x100x50mm SD1907L H P 190x140x70mm SD1205L H P 120x80x50mm  SD2408L H P 240x190x90mm  SD1506L H P 150x110x70mm SD3409L H P 350x230x100mm Scatole  IP65 da parete con passacavi   IP65 wall junction boxes with cable glands Grado di Protezione  Protection degree IP PROTEZIONE DEL  MATERIALE Protection of the material PROTEZIONE  DELLE PERSONE Protection of  people IP PROTEZIONE DEL  MATERIALE Protection of the material PROTEZIONE DELLE PERSONE Protection of people 4x protetto contro corpi solidi di dimensioni superiori a 1 mm protected against solid objects greater than 1mm in size protezione contro l’accesso con un filo protezione protected against  access with a wire x3 protetto contro la pioggia con caduta fino a 60° di inclinazione protected against water   spray at 60 degree angle L’acqua che cade a pioggia, con una  direzione facente con la verticale un  angolo fino a 60°, non deve provocare effetti dannosi Water spray at 60 degree have   not to cause harmful effects   5x protetto contro le polveri  (nessun deposito nocivo) protected against access  to hazardous parts. Dust  protected protezione contro l’accesso con un filo protected against  access with a wire x4 protetto contro gli spruzzi d’acqua protected against water  splashing from any angle L’acqua spruzzata sull’involucro da  tutte le direzioni non deve provocare  effetti dannosi Water splashing from any angle have  not to cause harmful effects   6x totalmente protetto contro le polveri protected against access to  hazardous parts. Dust-tight protezione contro l’accesso con un filoprotezione protected against  access with a wire x5 protetto contro i getti d’acqua protected against water jets  from any angle L’acqua proiettata con un ugello  sull’involucro, da tutte le direzioni,  non deve provocare effetti dannosi Water jets from any angle have  not to cause harmful effects   La prima cifra indica simultaneamente la protezione dei materiali contro la  penetrazione di corpi solidi estranei compresa la polvere, e la protezione delle  persone contro il contatto con parti pericolose (vedi anche “lettera addizionale”) La seconda cifra indica la protezione dei materiali contro la penetrazione dannosa di acqua.  The first number indicates simultaneously the protection against penetration  of solid objects including dust, and the protection against the contact with  dangerous materials (check “instruction datasheet”) The second number indicates the protection against the water penetration. PRIMA CIFRA  FIRST NUMBER SECONDA CIFRA  SECOND NUMBER

Viti di fissaggio e coperchio  predisposti per effettuare l'operazione di piombatura Cover fixing screws with  plastic devices for  lead sealing Passacavi ad  elevata tenuta  High strenght   cable glands  Serraggio con avvitatore  pari ad 1/4 della  coppia massima Fixing with electric  screw driver  at 1/4 of  its power Grado IP6X per la  protezione totale  dalle polveri IP6X degree for protection against dust Scatole dotate di vite a   "cerniera" per impedire lo  sgancio totale del  coperchio   Boxes supplied with  "hinge" screw to prevent  the released of the lid. Accessori atti a garantire  il doppio isolamento Accessories for  double insulation Guide sul fondo per il fissaggio di morsettiere o piastreBottom rails for terminals and plates fixing  Guarnizione siliconica per  il mantenimento del  grado IP65 Gasket for IP65 degree protection Caratteristiche  Tecniche Technical  Features

  SD & SDL IP44 e IP65 disponibili in sei dimensioni differenti SD & SDL IP44 and IP65 available in six different sizes   Le loro particolari caratteristiche tecniche soddisfano le esigenze installative Their particular technical specifications meet installation requirements           La forma particolare del complesso base più coperchio consente oltre alla classica installazione           da parete, anche l’installazione da semi-incasso, riducendo la sporgenza e guadagnando spazio         nei luoghi particolarmente piccoli e/o limitati     The particular shape of the base unit plus cover makes semi-recessed mounting possible in addition    to traditional wall-mounting, reducing the protrusion and gaining space in particularly small and/or  restricted spaces         L’elevata resistenza meccanica delle materie plastiche protegge i cablaggi e le apparecchiature nelle         applicazioni nel settore terziario ed industriale, nelle applicazioni da esterno, così come nelle classiche       applicazioni in ambito civile    The high mechanical strength of the plastic materials protects the cabling and equipment in applications in  the service and industrial sectors, outdoor applications, in the same way as in traditional wiring applications       I passacavi sono realizzati a gradini, consentendo l’identificazione immediata dei        diametri dei tubi e dei cavi, facilitandone così l’applicazione   The cable glands are made with six steps so that the diameters of tubes and cables can be  determined immediately, facilitating their use   L’installazione risulterà quindi semplice e veloce garantendo all’installatore un risparmio di tempo Thus installation will be simpler and quicker, saving the installer’s time Conforme alla Norma EN62208: CEI EN 60670-1 / 60670-22 System complies withPredisposizione fondo Fissaggio piastre e/o guide DIN Bottom arrangement Fixing of metallic plates and/or DIN rail Installazione in ambienti esterni Elevata resistenza ai raggi UV Outdoor installation High resistance against UV rays Serraggio avvitatore 1/4 della coppia massima Fixing electric screw driver 1/4 of power Temperatura d’installazione Min -25° C Max 60° C Operational temperatureGrado IP IP44 - IP65 Protection degreeColore Grigio RAL7035 Colour Grey RAL7035 Marcatura CE MarkMateriale ABS MaterialResistenza agli urti IK08 Shock resistance

Prodotti PROFESSIONALI  riser vati a Distributori e Installatori  di materiale elettrico  PROFESSIONALI Prodotti NON presenti nei BRICO - F ai da te   Scegli  AVE,   tuteliamo la tua Professionalità ST A416-APR17-IE www.ave.it 800 015 072 +39 030 24981 International Trademark registration n° 327040 - 942905 - 330600 DS4: Scatole, contenitori e centralini Boxes, Enclosures and Consumer Units Gamma  Range Scatole da incasso per pareti in muratura Flush mounted boxes for brickwork walls Scatole da incasso per pareti cave Flush mounted boxes for hollow walls Centralini da incasso IP40 / IP55 Flush mounted consumer units IP40 / IP55 Torrette Filo Pavimento Socket outlet floor boxes Contenitori e Centralini per Canali e Minicanali Enclosures and Consumer Units for Trunkings and Mini Trunkings Scatole di derivazione da parete IP44 e IP65 Wall junction boxes IP44 and IP65 Quadri da parete IP40 / IP55 / IP65 Wall mounted distribution boards IP40 / IP55 / IP65
