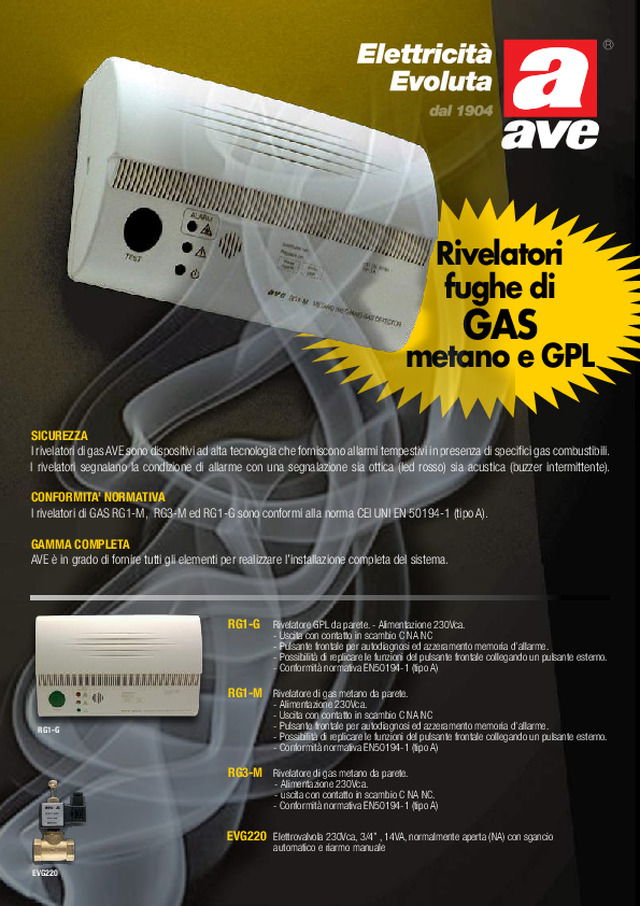

Rivelatori fughe di GAS metano e GPL

Rivelatori  fughe di  GAS   metano e GPL EVG220 RG1-G RG1-G   Rivelatore GPL da parete. - Alimentazione 230Vca.      - Uscita con contatto in scambio C NA NC   - Pulsante frontale per autodiagnosi ed azzeramento memoria d’allarme.   - Possibilità di replicare le funzioni del pulsante frontale collegando un pulsante esterno.   - Conformità normativa EN50194-1 (tipo A) RG1-M   Rivelatore di gas metano da parete.   - Alimentazione 230Vca.   - Uscita con contatto in scambio C NA NC   - Pulsante frontale per autodiagnosi ed azzeramento memoria d’allarme.   - Possibilità di replicare le funzioni del pulsante frontale collegando un pulsante esterno.   - Conformità normativa EN50194-1 (tipo A) RG3-M   Rivelatore di gas metano da parete.    - Alimentazione 230Vca.    - uscita con contatto in scambio C NA NC.   - Conformità normativa EN50194-1 (tipo A) EVG220   Elettrovalvola 230Vca, 3/4” , 14VA, normalmente aperta (NA) con sgancio    automatico e riarmo manuale SICUREZZA I rivelatori di gas AVE sono dispositivi ad alta tecnologia che forniscono allarmi tempestivi in presenza di specifici gas combustibili.   I rivelatori segnalano la condizione di allarme con una segnalazione sia ottica (led rosso) sia acustica (buzzer intermittente). CONFORMITA’ NORMATIVA I rivelatori di GAS RG1-M,  RG3-M ed RG1-G sono conformi alla norma CEI UNI EN 50194-1 (tipo A). GAMMA COMPLETA  AVE è in grado di fornire tutti gli elementi per realizzare l’installazione completa del sistema.

POSIZIONAMENTO E SCHEMA DI COLLEGAMENTO INSTALLAZIONE DIMENSIONI D’INGOMBRO Rivelatore gas metano Il metano è più leggero dell’aria quindi sale e si concentra nel punto più alto del locale.  Le maggiori concentrazioni di gas si hanno vicino al soffitto. Per soffitti orizzontali e piatti, il rivelatore deve essere montato a 30 cm dal soffitto.Posizionare il sensore al di sopra della più alta apertura di porta o finestra. Per soffitti più alti del normale e di forma diversa dall’orizzontale, consultare i tecnici dell’azien-da distributrice del gas per il posizionamento più idoneo. Montaggio Il contenitore è predisposto per l’entrata cavi da canalina a parete (abbattendo le apposite pareti in alto a destra) da tubazione sotto traccia o da scatola da incasso, in corrisponden-za dell’apposita apertura della base. Il rivelatore può quindi essere installato direttamente a parete oppure su scatole rettangolare da incasso AVE cod.: 2503, 2503MG o 25CG3 con asole interne ad interasse 83,5mm, o su scatole tonde da incasso AVE cod.: 2501, 2501E, 2502 o 251CG con asole interne ad interasse 60mm. Rivelatore GPL Il GPL è più pesante dell’aria e si stratifica nei punti più bassi del locale. Le maggiori concentrazioni si hanno a livello del pavimento. Il rivelatore deve essere montato con l’asse centrale perpendicolare alla griglia, a 30 cm dal piano di calpestio più basso. Posizionare il rivelatore non adiacente a uscite dal locale, non sul pavimento non in una zona in cui possa essere danneggiato (per esempio /durante normali lavori di pulizia, lavaggi, da urti involontari ecc.). 15/30 cm Pavimento 15/30 cm Soffitto Alimentazione 230Vca Pulsante remoto (TEST) Controllo d’allarme 7 6 1 2 3 4 5 230Vca 6 7 2 3 Pulsante  remoto (TEST) Elettrovalvola EVG 220 V 154 mm 43 mm Luoghi di montaggio da evitare –  Non installare i rivelatori in luoghi segregati o in altri ambienti chiusi da porte, tramez ze  o altri ostacoli che possono bloccare il flusso del gas verso il rivelatore.  –  Non installare i rivelatori in ambienti dove la temperatura può scendere sotto  di –5°C e  in ambienti dove possa salire oltre i +35°C. –  Non installare i rivelatori in locali o in ambienti piccoli, dove possono essere utilizzati   bombole spray, aereosol, ammoniaca o altre sostanze a base di solventi volatili.  –  Non installare i rivelatori direttamente sull’apparecchio a gas.–  Non installare i rivelatori sopra i lavelli o comunque in locali particolarmente umidi.
