Quadro tipico ambulatorio

Quadro tipico ambulatorio

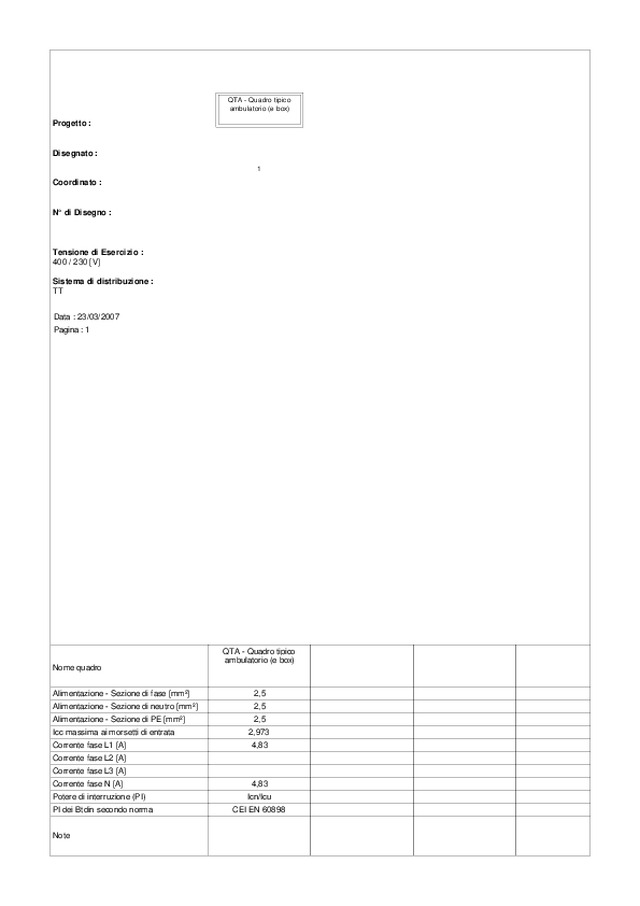

Progetto : Disegnato : Coordinato : N° di Disegno : Tensione di Esercizio : Sistema di distribuzione : 400 / 230 [V] TT Data : 23/03/2007 Pagina : 1 QTA - Quadro tipico ambulatorio (e box) 1 Nome quadro Alimentazione - Sezione di fase [mm²] Alimentazione - Sezione di neutro [mm²] Alimentazione - Sezione di PE [mm²] Icc massima ai morsetti di entrata Corrente fase L1 [A] Corrente fase L2 [A] Corrente fase L3 [A] Corrente fase N [A] Potere di interruzione (PI) PI dei Btdin secondo norma Note QTA - Quadro tipico ambulatorio (e box) 2,5 2,5 2,5 2,973 4,83 4,83 Icn/Icu CEI EN 60898

Progetto : Disegnato : Coordinato : N° di Disegno : Tensione di Esercizio : Quadro : Back Up Potere di interruzione (PI) 400 / 230 [V] 1 - QTA - Quadro tipico ambulatorio (e box) No Icn/Icu Data : 23/03/2007 Pagina : 2 TIPO "A" Id 1 Descrizione linea Fasi della linea Codice articolo Modulo differenziale Corrente regolata Ir [A] Potenza totale Ku / Kc Potenza effettiva Corrente di impiego Ib [A] Sezione fase [mm²] Sezione neutro [mm²] Sezione PE [mm²] Portata fase [A] Lunghezza linea [m] C.d.T. linea / C.d.T. totale Sezione cablaggio di fase [mm²] Codice Morsetti Locale L1 N G8813A/10AC 1 • In = 10 1,000 kW 1,00 / 1,00 1,000 kW 4,83 2,5 2,5 2,5 24 0,0 0,00 % / 0,17 % 10 M10-32A
