Quadro sala box 2

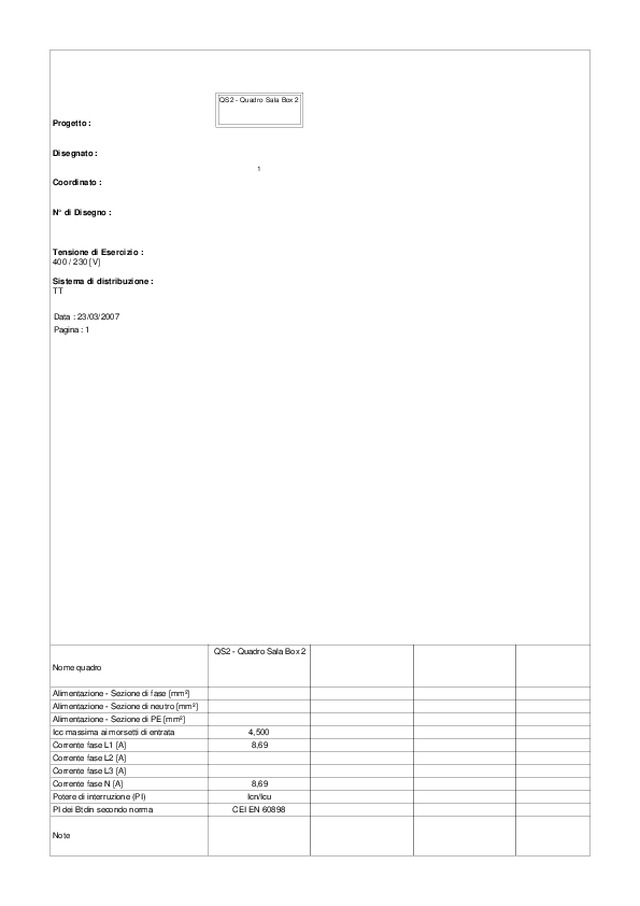

Progetto : Disegnato : Coordinato : N° di Disegno : Tensione di Esercizio : Sistema di distribuzione : 400 / 230 [V] TT Data : 23/03/2007 Pagina : 1 QS2 - Quadro Sala Box 2 1 Nome quadro Alimentazione - Sezione di fase [mm²] Alimentazione - Sezione di neutro [mm²] Alimentazione - Sezione di PE [mm²] Icc massima ai morsetti di entrata Corrente fase L1 [A] Corrente fase L2 [A] Corrente fase L3 [A] Corrente fase N [A] Potere di interruzione (PI) PI dei Btdin secondo norma Note QS2 - Quadro Sala Box 2 4,500 8,69 8,69 Icn/Icu CEI EN 60898

Progetto : Disegnato : Coordinato : N° di Disegno : Tensione di Esercizio : Quadro : Back Up Potere di interruzione (PI) 400 / 230 [V] 1 - QS2 - Quadro Sala Box 2 No Icn/Icu Data : 23/03/2007 Pagina : 2 TIPO "A" Id 1 2 3 Descrizione linea Fasi della linea Codice articolo Modulo differenziale Corrente regolata Ir [A] Potenza totale Ku / Kc Potenza effettiva Corrente di impiego Ib [A] Sezione fase [mm²] Sezione neutro [mm²] Sezione PE [mm²] Portata fase [A] Lunghezza linea [m] C.d.T. linea / C.d.T. totale Sezione cablaggio di fase [mm²] Codice Morsetti QGD L1 N G8813A/16AC 1 • In = 16 1,800 kW 1,00 / 1,00 1,800 kW 8,69 0,0 6 M6-20A Locale L1 N 1,400 kW 1,00 / 1,00 1,400 kW 6,76 2,5 2,5 2,5 24 15,0 0,73 % / 0,73 % 4 M4-16A Riserva L1 N F881NA/10 1 • In = 10 0,400 kW 1,00 / 1,00 0,400 kW 1,93 1,5 1,5 1,5 18 15,0 0,33 % / 0,33 % 2,5 M6
