Quadro generale distribuzione

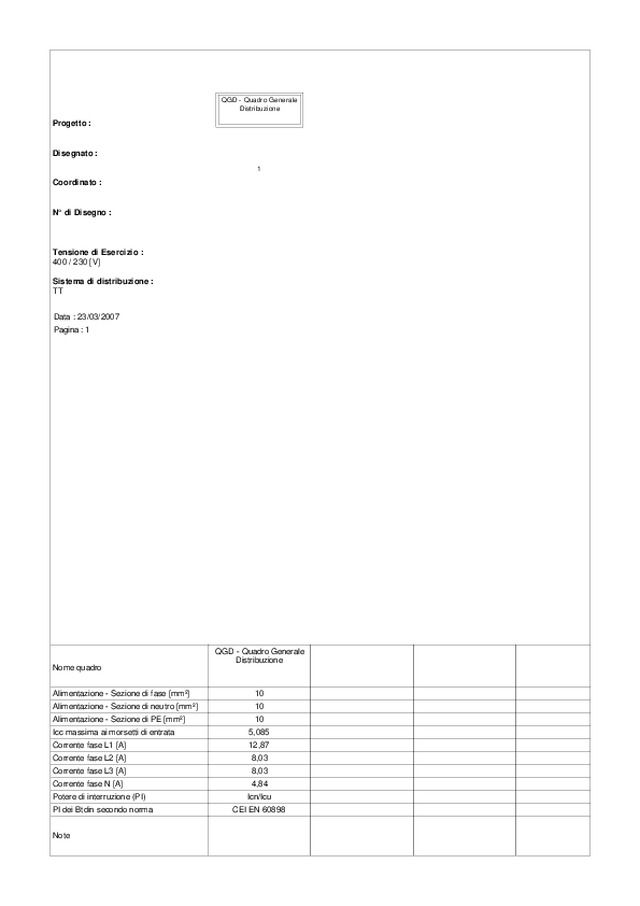

Progetto : Disegnato : Coordinato : N° di Disegno : Tensione di Esercizio : Sistema di distribuzione : 400 / 230 [V] TT Data : 23/03/2007 Pagina : 1 QGD - Quadro Generale Distribuzione 1 Nome quadro Alimentazione - Sezione di fase [mm²] Alimentazione - Sezione di neutro [mm²] Alimentazione - Sezione di PE [mm²] Icc massima ai morsetti di entrata Corrente fase L1 [A] Corrente fase L2 [A] Corrente fase L3 [A] Corrente fase N [A] Potere di interruzione (PI) PI dei Btdin secondo norma Note QGD - Quadro Generale Distribuzione 10 10 10 5,085 12,87 8,03 8,03 4,84 Icn/Icu CEI EN 60898

Progetto : Disegnato : Coordinato : N° di Disegno : Tensione di Esercizio : Quadro : Back Up Potere di interruzione (PI) 400 / 230 [V] 1 - QGD - Quadro Generale Distribuzione No Icn/Icu Data : 23/03/2007 Pagina : 2 Linea dal contatore N07V-K 4x10 1 2 Id 3 4 5 6 Descrizione linea Fasi della linea Codice articolo Modulo differenziale Corrente regolata Ir [A] Potenza totale Ku / Kc Potenza effettiva Corrente di impiego Ib [A] Sezione fase [mm²] Sezione neutro [mm²] Sezione PE [mm²] Portata fase [A] Lunghezza linea [m] C.d.T. linea / C.d.T. totale Sezione cablaggio di fase [mm²] Codice Morsetti Interruttore generale L1 L2 L3 N 1 • In = 32 6,000 kW 1,00 / 1,00 6,000 kW 12,87 10 10 10 50 0,0 0,00 % / 0,05 % 10 M10-32A Ambulatori L1 L2 L3 N 5,000 kW 1,00 / 1,00 5,000 kW 8,03 6 6 6 36 20,0 0,14 % / 0,19 % 10 M10-32A Generale ingresso e corridoi L1 N G8813/10AC 1 • In = 10 1,000 kW 1,00 / 1,00 1,000 kW 4,84 10 Ingresso corrdioi e citofono L1 N F881N/10 1 • In = 10 0,500 kW 1,00 / 1,00 0,500 kW 2,42 1,5 1,5 1,5 18 20,0 0,56 % / 0,60 % 2,5 M6 Servizi igienici L1 N F881N/10 1 • In = 10 0,500 kW 1,00 / 1,00 0,500 kW 2,42 1,5 1,5 1,5 18 20,0 0,56 % / 0,60 % 2,5 M6 Riserva L1 N F881N/10 1 • In = 10 0,000 kW 1,00 / 1,00 0,000 kW 1,5 1,5 1,5 18 20,0 0,00 % / 0,05 % 2,5 M6
