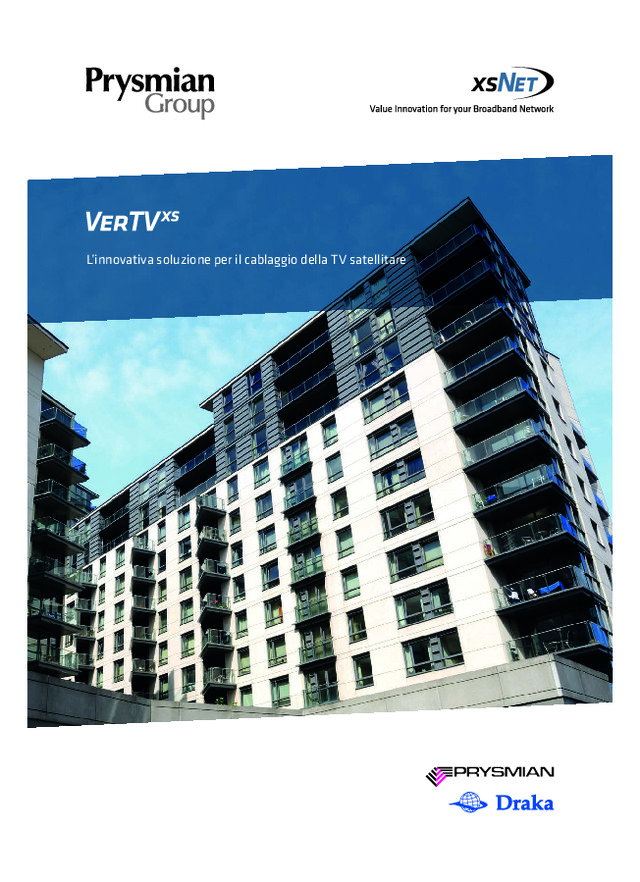

VerTVXS

Fibre to connect communities, countries and continents L’innovativa soluzione per il cablaggio della TV satellitare

Introduzione xsNet Dalla realizzazione di linee aeree e terrestri, passando per lo sviluppo di reti residenziali di diversa complessità, la famiglia di prodotti e soluzioni xsNet, realizzata dal Gruppo Prysmian, rappresenta un nuovo standard nel settore del Fibre To The Home (FTTH). Per rispondere alle delicate richieste di facilità di installazione, flessibilità, affidabilità, e buon rapporto qualità-prezzo, xsNet è la gamma ideale di prodotti di cablaggio per il mondo di oggi, in continua e costante evoluzione. Supported throughout by B END B RIGHT XS  fibre technology Linking the future Prysmian Group è leader mondiale nel settore dei cavi e sistemi per l’energia e le telecomunicazioni.Il Gruppo nasce dall’unione di Prysmian e Draka, brand di valenza internazionale ed aziende già leader  nei mercati di riferimento per capacità di innovazione e know how tecnologico, integrando i punti di  forza dell’una e dell’altra e raggiungendo capacità di investimento e copertura geografica maggiori,  oltre alla gamma di prodotti più estesa del mercato.Con una presenza geografica in più di 50 Paesi nel mondo, 91 siti produttivi, e circa 20.000 dipendenti,  il Gruppo ha contribuito alla realizzazione delle infrastrutture di alcune fra le più grandi metropoli  mondiali, operando in diversi settori quali reti elettriche per la distribuzione di energia, costruzioni,  trasporti, industria petrolchimica, energie rinnovabili, industria navale, telecomunicazioni.Grazie ad un’esperienza di oltre 130 anni ed ai continui investimenti nella Ricerca e Sviluppo, il Gruppo  Prysmian è in grado di raggiungere elevati livelli di eccellenza, conoscenza ed integrazione nello  svolgimento delle proprie attività, anticipando e soddisfacendo le esigenze di tutti i clienti in tempi  rapidi ed in qualsiasi parte del mondo.Attraverso la nostra esperienza, l’impegno per la sostenibilità ambientale, ed un forte interesse per  l’innovazione, il Gruppo è alla guida del processo evolutivo dell‘ industria dei cavi.Connettiamo le opportunità di oggi alle possibilità di domani.In breve, colleghiamo il futuro. 2

3 Il rivoluzionario sistema per il cablaggio in fi bra della TV satellitare VerTV XS  è l‘innovativa soluzione proveniente dall’ esperienza del Gruppo Prysmian nel settore dei cavi  e sistemi ottici, applicata al cablaggio d’antenna. Progettato per adattarsi a qualsiasi realtà di cablaggio in edifi ci multipiano, VerTV XS  è composto da  bretelle di diverse lunghezze e da scatole di derivazione (Tap-off  o Splitters), collegati insieme  mediante un mini-connettore brevettato da Prysmian Group. Il Sistema è stato progettato per semplifi care al massimo l’opera dell’installatore: VerTV XS  non  richiede competenze specifi che in materia di cablaggio delle fi bre ottiche, in quanto non prevede nè  fusioni nè giunzioni meccaniche. VerTV XS  è stato concepito per off rire la possibilità di installare tre Derivatori ed un Partitore “in cascata”. In tal modo 16  utenti possono venire connessi con una perdita alla presa inferiore a 15 dB. Tramite l’utilizzo di un Partitore 1x2 all’uscita dell’LNB si possono così facilmente collegare 32 utenti ottimizzando la resa di ogni singola parabola. Parametri Tecnici Attenuazione Massima per tutte le 16 uscite 15 dBUniformità di attenuazione 1 dB Return Loss ≥ 55 dB

Caratteristiche e vantaggi Applicazioni Componenti addizionali - Applicazione tipica: 32 utilizzatori in     cascata con uscite equalizzate  - “Plug and Play” - Dimensioni miniaturizzate, studiate      anche per gli spazi piu angusti - Mini-Adattatori e Mini-Connettori       (copertura brevettuale) - Tutti i connettori sono realizzati con      ferule ceramiche - Vasta gamma di Derivatori e Partitori        Ottici - Partitori Integrati nei Derivatori - Fibra G657.A2/B2 Bendbright XS        (altre fi bre disponibili su richiesta) - Bretelle Ottiche Mini-to-Mini di       lunghezze standard di 3.5m, 5m, 10m     (altre lunghezze disponibili su richiesta) - Bretelle Ottiche Mini-to-FC         (lunghezze su richiesta)  - Cavo di 2mm di diametro - Guaina di colore bianco in materiale      LSOH stabilizzato ai raggi UV  - Qualifi cazione secondo gli standard      Telcordia GR326 e IEC 61300 - Materiali conformi al RoHS - Altre lunghezze disponibili su            richiesta - Per ciascun componente vengono       forniti Tracciabilità e Certifi cazione di     Collaudo - Contattare Prysmian Group per       richiedere soluzioni personalizzate      (scheda tecnica n. AC025-05 VerTV XS ) –  CATV –  FTTx – Telecomunicazioni –  Reti di Dati –  Test e misurazioni –  Sondino d’installazione in acciaio –  Adattatori Mini-to-Mini –  Penna per pulizia –  Microscopio per ispezione 4

5 Componenti principali Bretella con Fibra G657.A2/B2 BendBright XS  (1310/1550nm) Maximum Insertion Loss ≤ 0.3 dB (Tipico 0.2 dB) Return Loss ≥ 55 dB Accoppiamento IEC 874-14 Temperatura di funzionamento  -40°C a + 85°C Parametri geometrici e meccanici Raggio di curvatura 7mm ≤ R ≤ 20mm Forza di tiro 150 N Diametro connettore 4mm Diametro cavo 2mm Partitori Ottici (Splitter) 1x2 1x2 1x2 1x2 1x4 90/10 80/20 70/30 50/50 Maximum Insertion Loss (dB) ≤ 0.8/12.7 ≤ 1.5/8.5 ≤ 2.1/6.4 ≤ 3.9/3.9 ≤ 7.80 Uniformità ≤ 0.6/1.2 ≤ 0.6/1.2 ≤ 0.6/1.2 ≤ 1.2 ≤ 1.00 PDL (dB) ≤ 0.3 ≤ 0.3 ≤ 0.2 ≤ 0.20 ≤ 0.25 Return Loss ≥ 50 per il connettore e ≥ 55 per il PLC Temperatura di Funzionamento -40°C a +85°C Massima Potenza in ingresso 500 mW Banda di funzionamento 1310±50, 1490±10, 1550±30 for 1x2 Derivatori Ottici (Tap-Off) 3/4 2/3 1/2 Attenuazione derivate ≤ 15.00 ≤ 13.20 ≤ 10.90 Attenuazione passante ≤ 2.5 ≤ 3.1 ≤ 3.8 Uniformità ≤ 1.00 Banda di funzionamento 1260 a 1650 Nm Return Loss ≥ 55 Temperatura di Funzionamento -40°C a +85°C PDL (dB) 0.15 1260-1650

Accessori Sondino di Installazione in Acciaio Inox Sondino di tiro in Acciaio Inox con capocorda di accoppiamento al Mini-Connetore.  Evita la preparazione della testa del cavo prima dell’installazione. Disponibile anche in materiale dielettrico. Testa di Tiro per Bretella Ottica Consente l’installazione della bretella preconnettorizzata all’interno dei condotti sottotraccia. Adattatore Mini-to-Mini Adattatore Mini-to-Mini per la connessione di due bretelle equipaggiate con Mini-Connettori. Penna di Pulizia Utilizzata per la pulizia degli adattatori delle scatole di terminazione (Derivatori e Partitori ottici). Ogni penna può essere impiegata per 500 operazioni di pulizia. Microscopio per Ispezione Kit di ispezione per il Mini-Connettore, che include sonda, microscopio con connessione USB e monitor LCD 3.5”. Staff a per fi ssaggio a muro Piastra in ABS autoestinguente per fi ssaggio a muro del Partitore (Splitter) e del Derivatore (Tap-Off ) del Sistema VerTV xs . 6

7 xsNet, un portafoglio completo ed integrato di soluzioni off erto da Prysmian Group L’obiettivo del Gruppo Prysmian è lo sviluppo di una rete FTTx innovativa ed avanzata, dotata del più elevato grado di affi   dabilità ed in grado di soddisfare le esigenze del Cliente, pur mantenendo costi  accessibili e sfruttando al meglio le risorse disponibili.La gamma completa ed integrata di prodotti e soluzioni Prysmian Group fornisce tutti gli strumenti necessari per realizzare o modernizzare in modo rapido e conveniente ogni segmento della rete FTTx,  minimizzando gli interventi di manutenzione nel corso della sua vita operativa. La nostra gamma integrata xsNet off re cavi in fi bra ottica di alta qualità, componenti passivi per la connettività di facile utilizzo. Un’ampia scelta di soluzioni in fi bra soffi   ata  per reti interne, esterne e POP completano questa ineguagliabile off erta. Le fi bre ottiche ed i prodotti per la connettività  del Gruppo Prysmian  - Portafoglio integrato che riduce i costi del FTTx - Possibilità di raggiungere ogni comunità grazie ad       un’ ampia off erta di di cavi, connettività e tecnologie       avanzate xsNet: un concetto integrato - Ogni soluzione dell’off erta xsNet si integra       perfettamente con il resto del portafoglio prodotti- Ogni soluzione xsNetcontiene tutti gli strumenti    richiesti per realizzare una parte specifi ca della rete    dalla A alla Z!- Gli operatori possono scegliere il tipo di servizio da    realizzare al giorno 1, con la possibilità di eff ettuare    aggiornamenti ed ampliamenti della rete in seguito- Ridotta  necessità di manodopera qualifi cata- Eccellente supporto logistico- Modifi che e variazioni sono facili da eff ettuare, sia    durante la fase di progettazione sia dopo       l’installazione - servizi di ingegneria e consulenza da parte di      esperti qualifi cati, oltre ad un supporto       professionale per la costruzione di un         business case vincente

Prysmian Cavi e Sistemi Italia  Viale Sarca 222  20126 Milano  Italia Email: [email protected]  Tel: +39 02 6449 5519 www.prysmiangroup.it - www.prysmiangroup.com Linking communications  to communities Prysmian Group è membro di:
