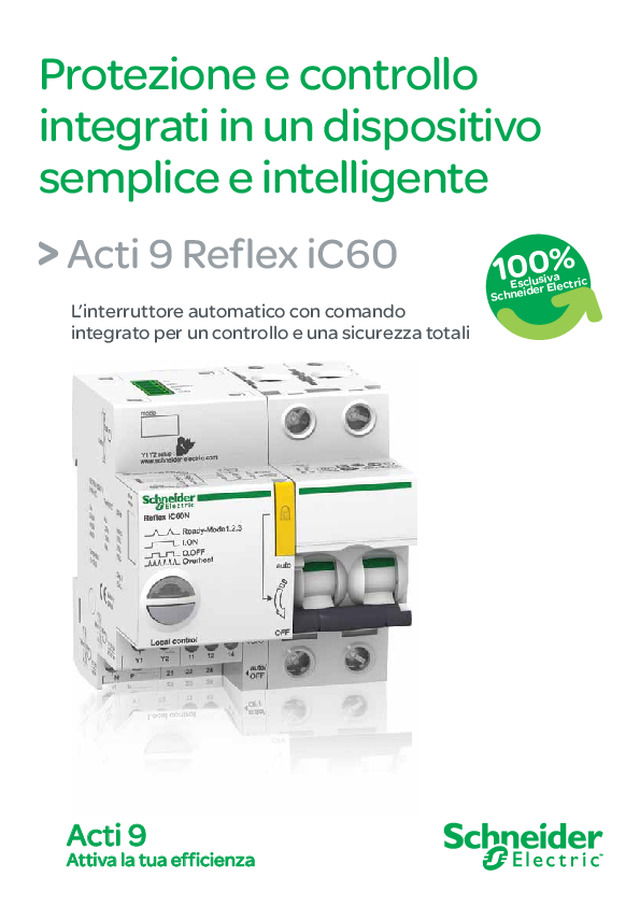

Protezione e controllo integrati in un dispositivo semplice e intelligente

L’interruttore automatico con comando  integrato per un controllo e una sicurezza totali Acti 9 Reflex iC60 Protezione e controllo  integrati in un dispositivo  semplice e intelligente 100% Esclusiva Schneider Electric Acti 9 Attiva la tua efficienza

connessione diretta  al PLC o a Smartlink 24 V CC risparmio di spazio 25%  100%  coordinamento  tra interruttore  ed attuatore 2 da cortocircuiti   e sovraccarichi Protezione per tutte le  applicazioni 3 modalità di   funzionamento per la connessione ad  Acti 9 Smartlink o PLC   Interfaccia Ti24 per una totale  sicurezza Dispositivo  di blocco  a lucchetto  integrato VisiSafe Ausiliari di   segnalazione  integrati Comandi impulsivi e mantenuti ‘Con il Reflex iC60 siamo riusciti a risparmiare il 15% di energia elettrica grazie  ad una gestione intelligente dei circuiti di illuminazione. Abbiamo implementato  il controllo remoto associando il Reflex iC60 ad un PLC per adattare gli intervalli  di accensione e spegnimento in base al tipo di illuminazione: la flessibilità  impiantistica così ottenuta non ha paragoni. L’installazione è stata semplice e  veloce in quanto il cablaggio della parte di potenza risulta dimezzato rispetto ad  una configurazione tradizionale e l’interfaccia integrata di connessione a 24 V CC  per PLC/Smartlink previene l’utilizzo di relè d’interfaccia’. H. Rascon, responsabile tecnico centro commerciale,  Siviglia, Spagna Schneider Electric vi propone in esclusiva il Reflex iC60, un dispositivo innovativo dell’offerta Acti 9™  che combina in un unico prodotto un interruttore automatico ad un attuatore interno in grado  di ricevere comandi impulsivi e mantenuti. Il Reflex iC60 è progettato per adattarsi ai requisiti  dinamici delle applicazioni di controllo per l’illuminazione nel settore terziario e industriale e può  essere direttamente interfacciato con un PLC o con Acti 9 Smartlink senza nessun componente  aggiuntivo. Per le sue caratteristiche il Reflex iC60 è ideale per gestire in remoto impianti che  combinano comando locale e centralizzato con varie operazioni di commutazione. L’unico interruttore automatico  con comando integrato Reflex iC60 Esclusiva   Schneider Electric ComReady

‘Grazie al Reflex iC60 possiamo gestire in modo semplice e sicuro  l’illuminazione dei palazzi uffici’ H. Richard, elettricista - Lione, Francia 3 Il Reflex iC60 si connette  facilmente alla rete  Modbus tramite Acti 9  Smartlink Distribuzione elettrica in BT  Gestione distacco carichi luce   in ambito terziario e industriale Comando illuminazione Controllo e comando remoto  dell’illuminazione interna,   esterna o stradale Continuità di servizio    Funzionamento bistabile: nessun cambiamento   di stato nel caso di interruzioni dell’alimentazione Manutenzione semplificata    L’indicatore LED sul fronte consente di avere  l’immediata lettura della modalità di funzionamento e dello stato del dispositivo Efficiente Facile da progettare    Soluzione “all-in-one” rispondente a tutti i requisiti  delle applicazioni di illuminazione    Schemi di cablaggio semplificati per il collegamento  al PLC o allo Smartlink con l’interfaccia Ti24     Diverse modalità di funzionamento per rispondere  ad ogni esigenza impiantistica Facile da scegliere       Flessibilità di comando: mantenuto, impulsivo,  locale e remoto    Ampia gamma fino a 63 A     Compatibile con i Vigi iC60 e con gli accessori  della gamma Acti 9 Facile da installare       Consente di risparmiare fino al 25% di spazio   nella configurazione Ti24     Un unico componente da installare e da cablare  con una riduzione fino al 50% del cablaggio  di potenza e fino al 70% del cablaggio di controllo Semplice e intelligente Blocco a lucchetto  integrato ComReady Il Reflex iC60   è un componente   del sistema   di comunicazione  Acti 9 Sicurezza totale Per l’impianto    Integra la caratteristica VisiSafe con Uimp=6 kV,  Ui=500 V e grado di inquinamento livello 3    Conforme alla norma CEI EN 60947-2 e fabbricato  secondo i più elevati standard di qualità    Meccanismo di chiusura rapida per garantire   la massima sicurezza e prestazioni elevate  per tutta la vita del prodotto Per l'operatore      Massima protezione d’isolamento grazie   alla Classe II sul fronte    Pratico dispositivo di blocco a lucchetto integrato  per la sicurezza nelle operazioni di manutenzione

Panoramica dell'offerta PLC o Acti 9 Smartlink Reflex iC60 Interfaccia Ti24 Connessione immediata! Il Reflex iC60 è la soluzione perfetta per la gestione remota degli impianti d’illuminazione  nei settori terziario, industriale e infrastrutture. 2 poli 3 poli Correnti nominali    10 A, 16 A, 25 A, 40 A, 63 A Poteri di interruzione       Reflex iC60N: 10 kA    Reflex iC60H: 15 kA Curve di intervento      B, C, D Tensioni di comando       230 V CA    230 V CA + 24 V CC (versioni Ti24)    Ausiliario iMDU: comando a   24/48 V CA/CC Compatibilità      Vigi iC60    Accessori Acti 9 4 poli TM Schneider Electric S.p.A. Sede Legale e Direzione CentraleVia Circonvallazione Est, 124040 Stezzano (BG)   www.schneider-electric.com Supporto amministrativo Tel.   011 4073333 Supporto tecnico Tel.   011 2281203 ©2012 Schneider Electric. All Rights Reserved. Schneider Electric, Acti 9, Reflex, and Make the most  of your energy are trademarks owned by Schneider Electric Industries SAS or its affiliated companies.  All other trademarks are property of their respective owners. 998-5080_IT LEES DPB 206 AI  1-0412-1C Make the most of your energy SM
