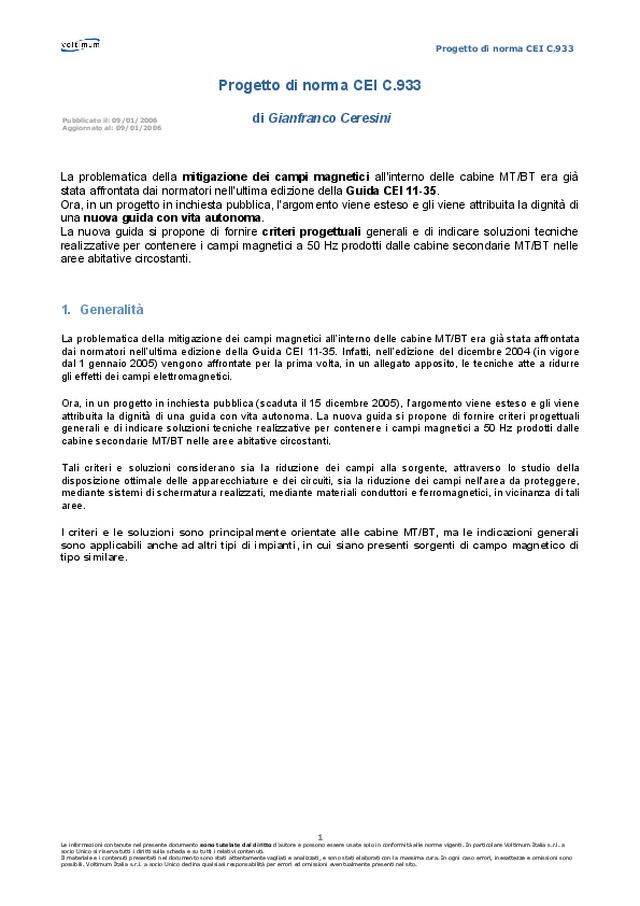

      Progetto di norma CEI C.933  1  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.  Progetto di norma CEI C.933     di Gianfranco Ceresini      La problematica della mitigazione dei campi magnetici all'interno delle cabine MT/BT era già stata affrontata dai normatori nell'ultima edizione della Guida CEI 11-35.  Ora, in un progetto in inchiesta pubblica, l'argomento viene esteso e gli viene attribuita la dignità di una nuova guida con vita autonoma.  La nuova guida si propone di fornire criteri progettuali generali e di indicare soluzioni tecniche realizzative per contenere i campi magnetici a 50 Hz prodotti dalle cabine secondarie MT/BT nelle aree abitative circostanti.      1. Generalità   La problematica della mitigazione dei campi magnetici all’interno delle cabine MT/BT era già stata affrontata dai normatori nell’ultima edizione della Guida CEI 11-35. Infatti, nell’edizione del dicembre 2004 (in vigore dal 1 gennaio 2005) vengono affrontate per la prima volta, in un allegato apposito, le tecniche atte a ridurre gli effetti dei campi elettromagnetici.   Ora, in un progetto in inchiesta pubblica (scaduta il 15 dicembre 2005), l’argomento viene esteso e gli viene attribuita la dignità di una guida con vita autonoma. La nuova guida si propone di fornire criteri progettuali generali e di indicare soluzioni tecniche realizzative per contenere i campi magnetici a 50 Hz prodotti dalle cabine secondarie MT/BT nelle aree abitative circostanti.   Tali criteri e soluzioni considerano sia la riduzione dei campi alla sorgente, attraverso lo studio della disposizione ottimale delle apparecchiature e dei circuiti, sia la riduzione dei campi nell'area da proteggere, mediante sistemi di schermatura realizzati, mediante materiali conduttori e ferromagnetici, in vicinanza di tali aree.   I criteri e le soluzioni sono principalmente orientate alle cabine MT/BT, ma le indicazioni generali sono applicabili anche ad altri tipi di impianti, in cui siano presenti sorgenti di campo magnetico di tipo similare.     Pubblicato il: 09/01/2006 Aggiornato al: 09/01/2006

      Progetto di norma CEI C.933  2  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.  2.  Sorgenti di campo elettromagnetico all’interno di una cabina MT/BT    Premettiamo che i campi elettrici generati dalle cabine MT/BT non sono significativi ai fini dell’esposizione della popolazione o dei lavoratori e che quindi il processo di riduzione riguarda solo ed unicamente i campi magnetici, unico riferimento di emissione, da qui in avanti.    Per cercare di semplificare, limitando al massimo la perdita di validità dei risultati, vengono individuate due sole tipologie di sorgenti di campo:   1. La sorgente puntiforme, cioè di piccole dimensioni rispetto alle distanze alle quali interessa  valutare l’intensità del campo, schematizzata da una spira circolare percorsa da corrente. La sorgente puntiforme mira a simulare apparecchiature o componenti di apparecchiature presenti in cabina, ad esempio quelle contenute all’interno del quadro elettrico;   2. La  sorgente sistema di conduttori (filiforme), costituita da conduttori paralleli singoli, in coppia o  in terna, la quale intende invece rappresentare i diversi percorsi di conduttori e cavi presenti nell’impianto di una cabina.

      Progetto di norma CEI C.933  3  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.  3.  Caratteristiche e campo magnetico generato da una sorgente puntiforme   Una sorgente si può ritenere sufficientemente schematizzata come fosse puntiforme, se la sua distanza dalla regione di spazio in cui si considera il campo è almeno superiore di tre volte rispetto alla dimensione maggiore della sorgente. Ad esempio un interruttore magnetotermico, di altezza circa 30 cm, posto all’interno di un quadro, si può ritenere assimilabile ad una sorgente puntiforme se ci si pone a circa 1 m di distanza da esso.   La schematizzazione seguita è quella di figura 1, nella quale una spira circolare (sorgente) di raggio R (m) è percorsa da una corrente I (A).   In un’analisi semplificata del fenomeno si può utilizzare la legge di Biot e Savart per il calcolo dell’induzione magnetica nel punto P, alla distanza D dal centro della spira (induzione ortogonale al piano della spira e passante per il centro: questa è l’induzione massima, diminuisce a mano a mano che diminuisce l’angolo della sua direzione rispetto al piano della spira, fino ad annullarsi se l’induzione è complanare alla spira).   Tale legge, nei casi in cui D R, cioè per le distanze di pratico interesse, dimostra che il campo decresce in maniera inversamente proporzionale al cubo della distanza.   B (µT) = (π x I x R 2 )/(5 x D 3 )  In pratica quindi accade che, anche se il campo magnetico è molto elevato in prossimità della sorgente (ad esempio per D = R), il suo valore decade rapidamente allontanandosi anche di poco (di 8 volte per D = 2R, di 125 volte per D = 5R ed addirittura di 1000 volte per D = 10R).      Fig.1:Induzione magnetica prodotta da una spira circolare (C.933)

      Progetto di norma CEI C.933  4  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.  4.  Caratteristiche e campo magnetico generato da una sorgente filiforme   Le possibili sorgenti formate da linee elettriche rettilinee, possono essere di diversa natura: linee unifilari, linee bifilari e linee trifase quest’ultime con disposizioni differenti dei conduttori. In figura 2 vengono riportate le formule che permettono di calcolare il campo elettrico e l’induzione magnetica di una linea unifilare (che rappresenta il caso di un conduttore a grande distanza dal conduttore di ritorno della corrente) e di una linea bifilare (ad esempio linea di distribuzione fase-fase o fase-neutro).   Si nota che il campo magnetico generato dalle linee bifilari è inferiore a quello delle linee unifilari, a causa dell’effetto di riduzione del campo causato dalla presenza di conduttori vicini percorsi da correnti con fasi diverse.   •  Nel caso della linea unifilare, il campo magnetico decresce solo linearmente con la distanza D  dalla sorgente;   •  Nel caso della linea bifilare, percorsa da correnti di intensità uguali, ma versi opposti, il  decremento del campo è proporzionale al quadrato della distanza D, mentre cresce proporzionalmente al rapporto S/D, a parità di distanza dalla sorgente (S è la distanza fra i conduttori).   In figura 3 vengono invece riportate le formule utilizzabili per il calcolo del campo generato da sistemi trifase composti da conduttori rettilinei disposti tra di loro parallelamente e percorsi da una terna di correnti simmetrica ed equilibrata. Tali formule, approssimate, hanno una loro validità per D  S, dove D è la distanza dal centro del sistema trifase ed S è la distanza fra i conduttori. Si fa notare che la disposizione dei conduttori ai vertici di un triangolo equilatero è quella che, a parità di altre condizioni, minimizza il campo magnetico.   Fig.2:Campo magnetico e induzione magnetica generati nel punto P da linee unifilari e bifilari (C.933) Fig.3:Induzione magnetica generata nel punto P da una linea trifase con conduttori rettilinei, paralleli e correnti equilibrate e simmetriche (C.933)

      Progetto di norma CEI C.933  5  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.    In figura 4 viene effettuato un confronto fra tre diversi tipi di sorgente per analizzarne l’attenuazione dell’induzione magnetica con l’aumentare della distanza.   Spesso però nelle cabine MT/BT i conduttori non sono rettilinei, ma sono costretti a formare delle curve che alterano il valore del campo magnetico circostante. Rispetto alla situazione di un conduttore rettilineo, ad ogni curvatura del conduttore (o di un fascio di conduttori) corrisponde un aumento del campo magnetico nell’area concava (parte interna alla curvatura) delimitata dal conduttore stesso, ed una diminuzione del campo magnetico nell’area convessa (parte esterna  alla curvatura). Vedi figura 5.   La teoria dell’elettromagnetismo ci insegna che all’interno di un solenoide di lunghezza infinita, il campo magnetico è uniforme, mentre al suo esterno è nullo. Questo porta alla conclusione applicativa che il campo magnetico di cavi avvolti ad elica è inferiore a quello dovuto agli stessi cavi non avvolti ed è tanto minore quanto più è piccolo il passo d’elica, come è dimostrato in figura 6.               Fig.4:Cfr fra attenuazioni con distanza D,dell’induzione magnetica da sorgenti puntiformi(spira circolare)e sorgenti filiformi(conduttore singolo e linea trifase).considerata una corrente di 1A Fig.6:Cfr tra profilo laterale campo magnetico associabile a 1 cavo aereo precordato e quello che sarebbe prodotto dallo stesso cavo se i conduttori non fossero avvolti a elica (simulato con passo100m)  Fig.5:Aumento e riduzione del campo magnetico nei pressi di una curvatura di un fascio di cavi all’interno di una cabina MT/BT

      Progetto di norma CEI C.933  6  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.  5.  Metodi di schermatura del campo magnetico   La schermatura di un campo magnetico a bassa frequenza non è un’operazione semplicissima, ma è comunque possibile attraverso l’uso di fogli, nastri, piastre o di materiale ferromagnetico ad elevata permeabilità (es. ferro), oppure di materiale conduttore ad elevata conducibilità (es. rame, alluminio, acciaio ad elevate caratteristiche magnetiche).   L’efficacia di uno schermo dipende da diversi parametri quali lo spessore, l’estensione, la distanza dalla sorgente, la permeabilità e conducibilità del materiale, l’applicazione e la connessione delle singole parti che lo costituiscono, l’orientamento del campo inducente. Poiché gli schermi ferromagnetici tendono ad assorbire il flusso, anziché rifletterlo come fanno gli schermi conduttori, ne consegue la seguente conclusione:   • Utilizzando  materiali ferromagnetici occorre realizzare schermi di forma chiusa formando  strutture che circondino il più possibile le sorgenti in modo così da aumentarne l’efficacia, soprattutto nelle vicinanze della sorgente stessa;   • Utilizzando materiali conduttori conviene realizzare schermi aperti, in modo da ottenere  significativi risultati, soprattutto ad una certa distanza dalle sorgenti.     Fig.7:Simulazione di un campo magnetico in assenza di schermi (Politecnico di Torino)

      Progetto di norma CEI C.933  7  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.  6. Schermi ferromagnetici   I materiali ferromagnetici, avendo una permeabilità più elevata rispetto a quella dell’aria, offrono una via preferenziale al campo magnetico. In questo modo “succhiano” linee di flusso del campo magnetico dalla zona intorno alla sorgente da schermare.   La loro efficacia schermante è pertanto elevata nelle immediate vicinanze dello schermo, mentre diminuisce di intensità all’aumentare della distanza dallo schermo stesso. Operando a basse frequenze, per ottenere schermature efficaci, occorre utilizzare una notevole quantità di materiale ferromagnetico determinando pesi e ingombri molto elevati. L’impiego di tali schermi è quindi da preferire per aree di dimensioni ridotte e nel caso sia importante ottenere l’effetto di mitigazione nelle zone più vicine alla sorgente (figura 8).   I parametri che bisogna valutare nella scelta di uno schermo ferromagnetico sono i seguenti:   • La  permeabilità magnetica del materiale impiegato: più è elevata e maggiore è l’efficacia  schermante;   • Lo  spessore delle lamiere utilizzate è ininfluente in un range tra 5 e 10 mm (ipotizzando l’uso di  acciaio comune), ma diventa un fattore importante se si scende al di sotto dei 2 mm, sogli sotto la quale l’efficacia schermante si riduce drasticamente;   • La  conducibilità del materiale usato: se è elevata, allo schermo magnetico si aggiunge anche un  effetto come schermo conduttore, dovuto alle correnti indotte;   • L’estensione di uno schermo magnetico e la sua efficacia schermante vanno di pari passo. Occorre  infatti fare in modo che lo schermo avvolga la sorgente, anche se non va trascurato l’effetto di concentrazione di campo lungo i bordi dello schermo, dove il campo stesso può essere anche maggiore di quello iniziale;   •  Se diminuisce la distanza tra la sorgente e lo schermo, migliora l’efficacia schermante;   •  Sono importanti, oltre che le dimensioni, anche la posizione e la forma dello schermo. Infatti, uno  schermo magnetico di forma piana reagisce solo alla componente del campo magnetico ad esso parallela e quindi è importante studiare l’orientamento del campo inducente.      Fig.8:Simulazione di un campo magnetico in presenza di schermo magnetico (Politecnico di Torino)

      Progetto di norma CEI C.933  8  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.  7. Schermi conduttori   Negli schermi conduttori, i campi magnetici variabili inducono delle correnti parassite, le quali, a loro volta creano un campo magnetico che si oppone a quello inducente. L’impiego di materiali conduttori è particolarmente indicato quando si debbano ottenere riduzioni di campo magnetico, non solo nelle immediate vicinanze della sorgente (come fanno gli schermi ferromagnetici), ma anche a distanze maggiori (figura 9). I parametri che bisogna valutare nella scelta di uno schermo conduttore sono i seguenti:    •  L’efficacia schermante cresce  linearmente con lo spessore del materiale utilizzato. Questo vale fino a spessori di 9 mm per il rame e di 12 mm per l’allumino, corrispondenti alla massima profondità di penetrazione delle correnti parassite all’interno dei due metalli. E’ evidente allora che uno spessore aggiuntivo a questi provoca solamente un aumento di peso e di ingombro, senza alcun miglioramento effettivo dello schermo;   •  L’efficacia schermante aumenta con la conducibilità del metallo impiegato. Da questo lato è  sicuramente preferibile il rame, ma la minore efficacia dell’alluminio può essere compensata da uno spessore superiore, essendo il suo peso specifico inferiore (in linea di massima, lastre di alluminio dello spessore di 5 mm sono equivalenti a lastre di rame dello spessore di 3 mm);   •  L’estensione di uno schermo conduttore e la sua efficacia schermante vanno di pari passo. Occorre  infatti fare in modo che lo schermo avvolga il più possibile la sorgente di campo;   •  Se diminuisce la distanza tra la sorgente e lo schermo, migliora l’efficacia schermante;   •  Il miglioramento della continuità elettrica fra gli elementi che costituiscono lo schermo, migliora  l’efficacia schermante, per cui è meglio saldare fra di loro le parti piuttosto che realizzare normali connessioni elettriche;   •  Sono importanti, oltre che le dimensioni, anche la posizione e la forma dello schermo. Infatti, uno  schermo conduttore di forma piana reagisce solo alla componente del campo magnetico ad esso perpendicolare e quindi è importante studiare l’orientamento del campo inducente.      Fig.9:Simulazione di un campo magnetico in presenza di schermo conduttore (Politecnico di Torino)

      Progetto di norma CEI C.933  9  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.  8.  Confronto fra schermi ferromagnetici e schermi conduttori   La figura 10 mette a confronto l’effetto di schermi ferromagnetici (Ferro) e schermi conduttori (Alluminio) tutti dello spessore di 3 mm. Dalla sua analisi si può concludere che con schermi conduttori, l’effetto aumenta con l’aumentare del raggio dello schermo, mentre con schermi ferromagnetici è esattamente il contrario, cioè bisogna stringere al massimo lo schermo cilindrico attorno ai conduttori.    La figura 11 mostra invece due schermature di cavi interrati messe a confronto. In questo caso è decisamente più efficace lo schermo conduttore, ma a conferma che una soluzione non è sempre migliore dell’altra, ma vanno valutati caso per caso tutti i fattori che possono influenzare il risultato, che sono, oltre all’efficacia nell’attenuazione del campo, anche il costo, le dimensioni, il peso, l’ingombro, la facilità di posa in opera, nella linea interrata di Enel Distribuzione a 150 kV Lettere-Castellamare, sono stati schermati 4900 m di linea con una canaletta chiusa di acciaio zincato ad elevate caratteristiche magnetiche (figura 12).    Lo spessore utilizzato è stato di 3 mm con all’interno conduttori in alluminio da 1000 mm 2 .       Fig.10:Effetto del raggio dello schermo sull’efficienza schermante di schermi cilindrici (ferromagnetici e conduttori) attorno ad una terna di conduttori disposti a triangolo (C.933)  Fig.11:Effetto di schermi ferromagnetici e conduttori su una terna di conduttori in piano interrati. La schermatura è stata realizzata con piastre di ferro e di alluminio larghe 2 metri (C.933)

      Progetto di norma CEI C.933  10  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.                    Fig.12:Esempio di montaggio della canaletta ferromagnetica schermante (a sinistra) e canaletta aperta prima della posa dei cavi (a destra) (AEIT)

      Progetto di norma CEI C.933  11  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.  9. Interventi che si possono fare in una cabina MT/BT per ridurre il campo  magnetico    Vengono presi in considerazione due metodi di mitigazione dei campi magnetici generati dalle cabine, indicando nel primo sicuramente la scelta più efficace e preferibile:   1. Agire  sulla configurazione e componentistica  della cabina eseguendo una o più delle seguenti azioni durante la messa in opera o la ristrutturazione della cabina:   o  Allontanare le sorgenti di campo più  pericolose (quadri e relativi collegamenti al trasformatore) dai muri della cabina confinanti con l’ambiente esterno ove si vuole ridurre il campo. Infatti i collegamenti BT trasformatore-quadro sono in genere quelli interessati dalle correnti e quindi dai campi magnetici più elevati;   o  Avvicinare le fasi dei collegamenti  utilizzando preferibilmente cavi cordati;   o  Disporre in modo ottimale le fasi, nel  caso in cui si utilizzino per esse più cavi unipolari in parallelo;   o  Utilizzare unità modulari compatte;   o Nel caso in cui il collegamento  trasformatore-quadro BT fosse ancora realizzato con piattina di rame nudo, sostituirlo con cavi posati possibilmente al centro della cabina;   o  Utilizzare cavi tripolari cordati,  piuttosto che cavi unipolari, per gli eventuali  collegamenti entra-esci in Media Tensione. Infatti, in particolare i circuiti che collegano le linee MT ai relativi scomparti di cabina (nel caso appunto di collegamento in “entra-esci” della cabina alla rete) sono percorsi da una corrente che può essere dello stesso ordine di grandezza di quelle dei circuiti di bassa tensione. Meno importanti, dal punto di vista della produzione di campi elettromagnetici, sono invece i collegamenti tra il trasformatore ed il relativo scomparto del quadro MT; in questo caso infatti la corrente è solamente di qualche decina di ampere e, generalmente, il percorso dei cavi interessa la parte più interna della cabina;   o Posizionare  i  trasformatori in modo che i passanti di media tensione (correnti basse) siano  rivolti verso la parete della cabina ed i passanti di bassa tensione (correnti alte) siano invece rivolti verso il centro della cabina (questo ovviamente se i problemi sono oltre le pareti e non sopra il soffitto o sotto il pavimento).   Fig.13:Esempio di schermatura di una cabina di trasformazione posta in vicinanza di locali adibiti ad abitazione (Boffelli &Pravato)  Fig.14:Esempio di schermatura di una cabina di trasformazione posta in ambito industriale (Boffelli &Pravato)

      Progetto di norma CEI C.933  12  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.  Fig.15:Esempio di schermatura di una cabina MT/BT in ambiente industriale: immagini prima e dopo l’intervento di schermatura (Boffelli &Pravato)  o  Utilizzare preferibilmente trasformatori in olio, invece che in resina, poiché la cassa in  ferro rende trascurabili i flussi dispersi nell’ambiente circostante, producendo un’efficace azione schermante.   2.  Utilizzazione di schermi ferromagnetici o conduttori. Se non fosse possibile mettere in atto le  modalità installative viste sopra, o ancora peggio, se queste fossero insufficienti nell’ottenere valori di campo magnetico nei limiti di legge, si può ricorrere alla tecnica della schermatura che viaggia su due binari: gli schermi magnetici e gli schermi conduttivi. Nel primo caso l’obiettivo della schermatura è quello di distogliere il flusso magnetico dal suo percorso verso luoghi dove non dovrebbe andare, per convogliarlo in zone non presidiate da persone, mentre nel secondo si tratta di contrastare il flusso esistente con un altro contrario. La schermatura può essere limitata alle sorgenti (soprattutto cavi e quadri BT) od estesa all’intero locale cabina. Tuttavia è necessario precisare alcune situazioni relative alla schermatura, individuate dalla guida CEI 11-35 e riprese dal nuovo progetto di guida:   o  Gli interventi di schermatura, che sono facili da effettuare in fase progettuale, sono talvolta  difficili (o addirittura impossibili) da realizzare su cabine esistenti e possono essere anche particolarmente costosi;   o La schermatura può essere parziale, limitata cioè alle principali sorgenti di campo  magnetico (cavi, quadri, trasformatore) o al limite ad alcune pareti, oppure totale, ovvero estesa all’intera cabina (figure 13, 14, 15);   o  La schermatura parziale consiste nell’avvolgere le principali sorgenti di campo con schermi  ferromagnetici se si vuole ridurre il campo nelle immediate vicinanze dello schermo, oppure conduttori se si vogliono ottenere migliori risultati anche a distanze maggiori. L'accoppiamento dei due tipi di schermo rappresenta la soluzione tecnica per risolvere i casi più difficili. Infatti, la geometria complessa dei circuiti di cabina, e quindi la presenza contemporanea di campi con componenti significative sia verticali che orizzontali, impone talvolta di dover ricorre a schermature combinate (con materiali conduttori e ferromagnetici);   o Nel caso di fasci di  cavi, la schermatura può essere effettuata con  profilati sagomati ad U di adeguato spessore. In questo caso lo schermo per essere efficace deve avere uno spessore di qualche millimetro; ciò conferisce per altro allo schermo buone proprietà meccaniche che lo rendono anche utilizzabile, se opportunamente sagomato, come struttura portante dei cavi da schermare;   o La  schermatura totale di una parete può essere effettuata mettendo in opera lastre di  materiale conduttore o ferromagnetico o di entrambi i tipi (figure 13, 14, 15);   o  In alcuni casi pratici sono stati ottenuti dei buoni risultati impiegando lamiera di acciaio  commerciale di spessore 3 mm ÷ 5 mm. A questo riguardo si evidenzia che gli acciai normalmente in commercio non sono caratterizzati da valori di permeabilità e conducibilità definiti, per cui la loro efficacia schermante può essere anche molto diversa da caso a caso. Per ovviare a questo inconveniente si possono utilizzare materiali ferromagnetici a permeabilità controllata, oppure materiali conduttori che hanno un comportamento ben definito ed una buona efficienza schermante;   o  In definitiva, la scelta del tipo di schermo (sagoma, dimensioni, materiale) dipende molto  dalle caratteristiche delle sorgenti e dal livello di mitigazione di campo magnetico che si vuole raggiungere. Per agevolare tale scelta progettuale appare quindi fondamentale ed

      Progetto di norma CEI C.933  13  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.  indispensabile farla precedere da una fase propedeutica di caratterizzazione della cabina, attraverso la quale individuare i livelli di campo magnetico più significativi, descriverne la distribuzione spaziale in termini sia di intensità che di orientamento ed associare ad essi i componenti di cabina che verosimilmente ne rappresentano le sorgenti primarie.
