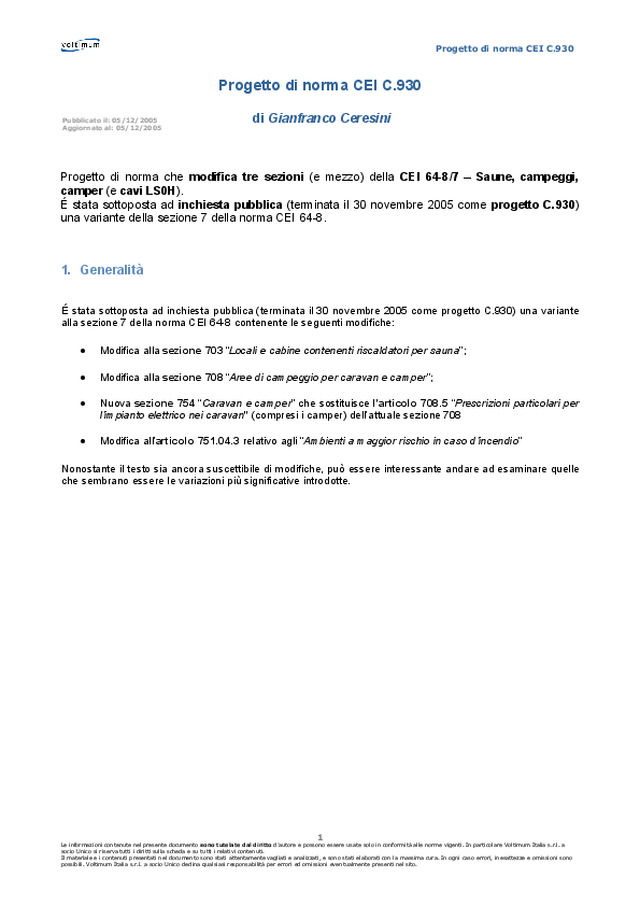

      Progetto di norma CEI C.930  1  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.  Progetto di norma CEI C.930     di Gianfranco Ceresini      Progetto di norma che modifica tre sezioni (e mezzo) della CEI 64-8/7 – Saune, campeggi, camper (e cavi LS0H).  É stata sottoposta ad inchiesta pubblica (terminata il 30 novembre 2005 come progetto C.930) una variante della sezione 7 della norma CEI 64-8.      1. Generalità    É stata sottoposta ad inchiesta pubblica (terminata il 30 novembre 2005 come progetto C.930) una variante alla sezione 7 della norma CEI 64-8 contenente le seguenti modifiche:   • Modifica  alla  sezione 703 “Locali e cabine contenenti riscaldatori per sauna”;   • Modifica  alla  sezione 708 “Aree di campeggio per caravan e camper”;   • Nuova  sezione 754 “Caravan e camper” che sostituisce l’articolo 708.5 “Prescrizioni particolari per  l’impianto elettrico nei caravan" (compresi i camper) dell’attuale sezione 708   • Modifica  all’articolo 751.04.3 relativo agli “Ambienti a maggior rischio in caso d’incendio”   Nonostante il testo sia ancora suscettibile di modifiche, può essere interessante andare ad esaminare quelle che sembrano essere le variazioni più significative introdotte.  Pubblicato il: 05/12/2005 Aggiornato al: 05/12/2005

      Progetto di norma CEI C.930  2  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.  2. Saune     1.  Per la protezione contro i contatti diretti e indiretti, non è più ammesso il sistema PELV;   2.  É stato aggiunto che se si prevede l’uso di getti d’acqua per le pulizie, le apparecchiature elettriche  devono possedere almeno un grado di protezione IPX5.   3.  É stata modificata la suddivisione in zone del locale, che passano da quattro a tre:   o  Zona 1: La sona 1 è il volume contenete il riscaldatore per sauna limitato dal pavimento, dal  lato freddo dell’isolamento termico del soffitto e da una superficie verticale che circonda il riscaldatore per sauna ad una distanza di 0,5 m dalla superficie del riscaldatore per sauna ad una distanza di 0,5 m dalla superficie del riscaldatore per sauna. Se il riscaldatore per sauna è posto più vicino di 0,5 m al muro, la zona 1 è limitata dal lato freddo dell’isolamento termico di quel muro.   o  Zona 2: La zona 2 è il volume esterno alla zona 1, limitato dal pavimento, dal lato freddo  dell’isolamento termico dei muri e da una superficie orizzontale posta a 1,0 m sopra il pavimento.   o  Zona 3: La zona 3 è il volume esterno alla zona ,1 limitato dal lato freddo dell’isolamento  termico del soffitto e da una superficie orizzontale posta a 1,0 m sopra il pavimento.

      Progetto di norma CEI C.930  3  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.  3. Campeggi   1.  Se l’impianto è alimentato tramite un sistema TN, si deve utilizzare solo il TN-S;   2.  La protezione contro i contatti indiretti mediante collegamento equipotenziale locale non connesso a  terra, non deve essere applicata;   3.  I componenti elettrici installati all’aperto, nelle piazzole per caravan, devono rispondere ad almeno le  seguenti caratteristiche:   o  Presenza di spruzzi d’acqua: IP X4;  o  Presenza di piccoli corpi solidi: IP 3X;  o  Sforzi meccanici: IK 08.   4.  É stata aggiunta la profondità minima di interramento (0,6 m), nel caso di utilizzo di circuiti di  distribuzione interrati;   5.  Per quanto riguarda i quadri di alimentazione per piazzole, viene raccomandato di raggruppare non  più di quattro prese a spina in ciascun quadro di alimentazione, in modo da evitare che il cavo di alimentazione attraversi una piazzola diversa da quella che si vuole alimentare;   6.  Le prese a spina, ed il relativo involucro, devono avere un grado di protezione almeno IP 44;   7.  Cambia l’altezza di installazione dal suolo, del bordo inferiore delle prese: prima 0,8-1,5 m, ora 0,5- 1,5 m. Inoltre, in condizioni ambientali particolari, come rischio di inondazione o di pesante nevicata, l’altezza massima può superare gli 1,5 m;   8.  Ogni presa a spina deve essere protetta individualmente mediante un interruttore differenziale  avente corrente di intervento non superiore a 30 mA. Il conduttore di neutro deve essere sempre interrotto da un interruttore differenziale;   9.  Per ciò che concerne i cavi di collegamento (cordone prolungatore) fra quadro e veicolo, cambia  qualcosa riguardo alla sezione, che, per correnti nominali di 16 A, deve essere almeno 2,5 mm 2  (sul  progetto è scritto 25, lo segnaliamo), mentre per correnti nominali maggiori, deve essere scelta in modo che il sicuro intervento del dispositivo di protezione contro le sovracorrenti sia impostato alla più bassa corrente di cortocircuito calcolata alla fine del cordone prolungatore.

      Progetto di norma CEI C.930  4  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.  4. Camper   1.  Vengono ripetute le prescrizioni già descritte per i campeggi, per quanto riguarda prese a spina,  condutture, cordoni prolungatori;   2.  Nelle prescrizioni riguardanti il collegamento a terra, viene detto che le masse estranee del caravan  devono essere collegate al conduttore di protezione del circuito, e che se necessario, tale collegamento va effettuato in più di un punto, se il tipo di costruzione non assicura la continuità elettrica. Se invece il caravan è fatto di materiale sostanzialmente isolante, questa (e le altre prescrizioni riguardanti l’impianto di terra) prescrizione non si applica alle parti metalliche, in quanto si ritiene improbabile che vadano in tensione in caso di guasto.
