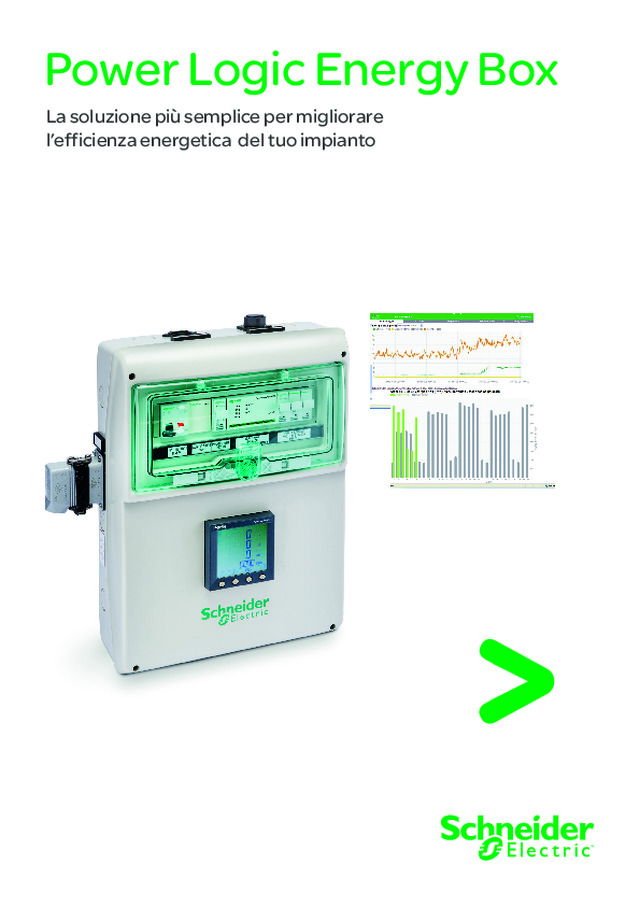

1 TM Power Logic Energy Box La soluzione più semplice per migliorare l’efficienza energetica del tuo impianto

2 Misura e comunicazione per ridurre i costi e aumentare l’efficienza energetica Power Logic Energy Box è la soluzione ideale per cominciare a fare efficienza energetica: v Edifici commerciali v Retail v Negozi v Realtà multisito v Scuole v Università v Banche v Industria La sfida energetica Che la gestione efﬁcace dell’energia sia diventata una priorità per la maggior parte delle persone è ormai un dato di fatto.Tuttavia le conoscenze legate al tema dell’efficienza energetica restano in molti casi frammentate. Nella maggior parte degli utenti del settore terziario e industriale manca la consapevolezza di come viene effettivamente utilizzata l’elettricità consumata e di come implementare iniziative di risparmio. Premesso che è impossibile gestire al meglio qualcosa di cui non si ha la misura e di cui non si conosce l’entità, una campagna di efficentamento energetico deve necessariamente partire dalla valutazione di come e dove viene utilizzata l’energia e dalla misura dell’energia che viene consumata. La soluzione L’Efﬁcienza Energetica si ottiene non solo installando dispositivi e strumenti a basso impatto energetico, ma anche con un costante monitoraggio degli stessi, che permetta di ottimizzare i consumi. Da oggi con Power Logic Energy Box il controllo e la gestione dell’energia possono essere implementate ad un costo relativamente modesto e con un ritorno molto rapido poiché l’installazione può essere ammortizzata in pochissimo tempo dati i costi sempre crescenti dell’energia. È facile comprendere come il monitoraggio sia fondamentale per ottenere il massimo livello di efﬁcienza energetica e come interventi di automazione e monitoraggio degli impianti che permettano di misurare, controllare e analizzare l’utilizzo dell’energia offrano risultati reali nel tempo. Riduzione dei costi grazie al sistema PowerLogic Pianificazione della gestione dell’energia An alis i Im pl em en ta zi on e Pianificazione Power Logic Energy Box v Riduzione delle penali per domanda di picco e fattore di potenza v Massimizzazione dell’uso del sistema di alimentazione v Valutazione dei fornitori di energia Implementazione Analisi, valutazione, comparazione v Allocazione dei costi per incoraggiare i risparmi v Comparazione processi/strutture v Valutazione dei trend prestazionali v Convalida delle bollette energetiche v Creazione di obiettivi di efficienza e risparmio sui costi v Sviluppo di piani con i dati provenienti dal sistema PowerLogic v Creazione di team interfunzionali Pianificazione Misure, report v Misura del consumo di energia di apparecchiature/processi/edifici v Identificazione della domanda di picco v Valutazione della capacità del sistema di alimentazione Monitoraggio

3 La soluzione più semplice per le tue esigenze di monitoraggio La soluzione compatta Power Logic Energy Box è di immediata installazione e permette di iniziare a monitorare ovunque in modo semplice e veloce. L’intervento sui quadri esistenti è ridotto al minimo e l’integrazione con software di supervisione esistenti è totale. Con il sistema ‘plug and play’ Power Logic Energy Box scoprirai subito le tue opportunità di risparmio.La misura e comunicazione integrata di Power Logic Energy Box mette a disposizione dell’utente dati reali e consistenti in modo da individuare gli sprechi, analizzare i profili di consumo e ottimizzare la manutenzione garantendo il più alto potenziale di payback dell’investimento. L’installazione di Power Logic Energy Box richiede solamente l’alimentazione di rete e il collegamento ai trasduttori di misura offrendo la precisione ideale per il monitoraggio di grandezze quali correnti, tensioni, energie, potenze, fattore di potenza e THD. Grazie alla porta Ethernet integrata è possibile consultare facilmente in tempo reale, senza l’installazione di nessun software, i consumi e i dati elettrici del proprio impianto utilizzando un qualsiasi web browser. Possono essere creati fino a 16 utenti con diversi livelli di accesso in base al livello di sicurezza richiesto. Sfruttando la memoria interna di 512Mb di Power Logic Energy Box l’utente può accedere agli storici dei dati, visualizzando in forma grafica l’andamento nel tempo delle principali grandezze elettriche. L’esportazione automatica dei dati tramite e-mail o via FTP a scadenze predefinite permette di archiviare su una memoria esterna tutti i parametri elettrici misurati per successive analisi. Quali Vantaggi con Power Logic Energy Box? v Riduzione dei costi energetici fino al 25% v Ottimizzazione delle risorse disponibili v Manutenzione più efficace grazie alla maggiore disponibilità di informazioni v Identificazione preventiva delle possibili cause di fuori servizio v Aumento della consapevolezza degli utenti sul tema del risparmio energetico v Semplificazione delle previsioni di spesa per la voce energia v Disponibilità dei dati necessari alla valutazione del contratto di fornitura più vicino alle esigenze energetiche dell’utente Ethernet Modbus TCP/IP Collegamento seriale Modbus RS485 PM200 PM800 Micrologic Sepam La soluzione è ampliabile via Modbus ad altri dispositivi comunicanti Schneider Electric (fino a 32 strumenti in totale) Pagina web EGX300 Grafici File storici dati Visualizzazione dati e grafici in tempo reale attraverso un semplice web browser senza l’utilizzo di alcun software

4 Vantaggi per il Cliente Esempio: Efficienza energetica in un centro logistico Individuazione degli sprechi in modo rapido e semplice Un archivio di dati con informazioni importanti sulla vita del mio impianto. Grazie all’analisi dei consumi energetici effettuata con Power Logic Energy Box è stato possibile riscontrare un consumo eccessivo di energia con un picco intorno alle 18:30. Da un approfondimento successivo ci si è accorti che tutti i dipendenti in orario di chiusura andavano a mettere in carica comtemporaneamente i muletti per la movimentazione delle merci. Nessuna modiﬁca al quadro esistente, se non il collegamento dei TA e TV. Questo intervento di efﬁcienza energetica è solo il primo passo di un ottimizzazione energetica dell’impianto. Visualizzazione in tempo reale dei consumi. Disponibilità di informazioni per analisi energetiche. Risparmio in bolletta dovuto alla riduzione del picco energetico. Power Logic Energy Box puo’ essere facilmente rimossa per essere installata in un altro impianto da monitorare. Analisi dei consumi energetici Risparmio di 1920a / annuiGrazie all’adattazione di soluzioni semplici e con un investimento molto piccolo si sono ottenuti risultati molto soddisfacenti Alla luce di quanto ricavato dall’analisi energetica, si è quindi deciso di installare un temporizzatore che permettesse di caricare i muletti progressivamente, in modo da distribuire i consumi energetici durante la notte ed evitare un oneroso picco energetico che aveva un impatto importante sulla bolletta. Con un investimento minimo si è ottenuto un risparmio importante.

5 Esempio: Catena di negozi ad alta efficienza energetica Monitoraggio costante significa risparmio economico Maggiore sensibilizzazione degli utenti verso l’efﬁcienza energetica. Inoltre dall’analisi dei proﬁli di potenza giornaliera ci si è accorti che era presente un consumo eccessivo in orari in cui il negozio era chiuso. A valle di controlli è stata notata una regolazione oraria non impostata in un condizionatore che rimaneva perciò sempre acceso. Conﬁgurazione semplice ed immediata del sistema con riconoscimento automatico di altri eventuali dispositivi Schneider Electric comunicanti connessi. Tempi di rientro dell’investimento molto breve grazie al basso investimento iniziale. Analisi dei consumi energetici Risparmio di 1550a / annui Power Logic Energy Box è la soluzione ideale per realtà multi sito che hanno la necessità di tenere sotto controllo i propri consumi Con l’installazione di Power Logic Energy Box e dalla conseguente analisi dei dati archiviati è stato possibile notare come la distribuzione elettrica fosse molto sbilanciata su una fase. Questo ha permesso di agire preventivamente spostando dei carichi evitando un costoso fuori servizio.

6 Applicazioni Allocazione dei costi L’utilizzo di informazioni dettagliate sul consumo di energia può servire a ridurre le spese, implementare le pratiche migliori e convalidare tutte le iniziative di risparmio energetico. Gli strumenti di allocazione dei costi consentono di raccogliere, calcolare e rendicontare i costi per edificio, reparto, processo, turno, linea o apparecchiatura. È possibile gestire consapevolmente l’equilibrio comfort/costi e promuovere, all’interno dell’organizzazione, comportamenti mirati al risparmio energetico.La tecnologia Power Logic offre strumenti per: v Misurare i consumi di energia v Eliminare la necessità di procedere a budget approssimativi dei costi di elettricità, abbassare i costi amministrativi e ridurre gli errori di inserimento dei dati v Determinare l’impatto reale dei prezzi dell’energia su tutte le attività aziendali v Prevedere, programmare e gestire le spese energetiche della struttura v Incoraggiare comportamenti miranti all’efficienza energetica e misurare l’effettiva validità delle iniziative di risparmio v Avvalersi dei vantaggi legati all’immagine “green” degli edifici Efficienza energetica e analisi comparative Le tecniche di misura e monitoraggio garantiscono il massimo ritorno, a lungo termine, sugli investimenti effettuati in efficienza energetica. Partendo dai dati di consumo è possibile confrontare processi e siti in base a metriche interne, indicatori chiave e statistiche del settore, in modo da identificare i migliori progetti di ottimizzazione. Power Logic Energy Box può anche assicurare: v Accurati confronti tra "prima" e "dopo" in molteplici scenari v Iniziative di efficienza energetica che non abbiano ripercussioni su benessere delle persone e produttività v Vantaggi finanziari documentati e verificati v Verifica, basata sulle prestazioni, delle linee di riferimento dei contratti relativi ai servizi energetici v Identificare eventuali discrepanze nella bolletta energetica v Consolidare le informazioni sui costi in report di facile comprensione

7 Power Logic Energy Box La soluzione più semplice per l’efficienza energetica Caratteristiche elettriche Alimentazione 100-240 V CA Ingresso tensione Tensione misurata da 10 a 480 V CA (direttamente fase-fase) da 10 a 277 V CA (direttamente fase-N) fino a 1,6 MV CA (con TV esterno) la soglia più bassa del campo di misura dipende dal rapp. del TV Campo di misura 1,2 Un Impedenza 2 MW (Fase-Fase) / 1 MW (Fase-N) Campo misura frequenza da 45 a 65 Hz Ingresso corrente Calibro TA Primario Regolabile da 1 A a 32767 A Secondario 1 A o 5 A Campo di misura ingresso da 5 mA a 6 ASovraccarico ammesso 15 A in continuo, 50 A per 10 secondi all’ora, 120 A per 1 secondo all’ora Impedenza 0,12 W Carico 0,15 VA Porta Ethernet Numero di porte 1 Tipi di porte Una porta 10/100 base TX (802.3af) Protocollo HTTP, Modbus TCP/IP, FTP, SNMP (MIB II), SNTP, SMTP Velocità di trasmissione 10/100 Mb Server web Memoria per pagine HTML personalizzate 512 Mb Intervallo minimo/massimo di Log 5/60 minuti Generalità Uso su reti BT e MT b Precisione corrente 0.5 % Precisione tensione 0.5 % Precisione energia attiva 1.0 % Precisione potenza attiva e reattiva 1.0 % Precisione energia reattiva 2 % Velocità di campionamento (campioni/periodo) 32 Valori RMS istantanei Corrente Totale Fasi e neutro b Tensione Totale Fase-Fase e Fase-N b Frequenza b Potenza reale e reattiva e Potenza apparente Totale e per fase segno Fattore di potenza Totale segno Misura delle energie Energia attiva e reattiva ed energia apparente segno Valori medi Corrente Solo calcolo termico Valore attuale e max b Potenza attiva, reattiva e apparente Valore attuale e max b Parametrizzazione modo di calcolo potenza Fisso, scorrevole b Altre misure Contaore b Misura della qualità dell’energia Distorsione armonica Corrente e tensione b Registrazione dei dati Min/Max dei valori istantanei b La gestione energetica diventa per tutti Trasmetti tutte le informazioni raccolte da Power Logic Energy Box nel modo desiderato e con la frequenza scelta, su qualsiasi computer, smartphone o con iPad connesso a Internet collegando il tuo impianto al portale Energy Online e avrai le informazioni sui tuoi consumi sempre a portata di mano. Codici per ordinazione Power Logic Energy Box PLS_EBOX AccessoriStaffe di fissaggio a parete 13935 Supporto metallico ripiegabile 10501 Trasformatori TA xxx/5 vedi pag 17 catalogo Power Logic LEESCAM802CI.

8 L’organizzazione commerciale Schneider Electric Aree Sedi Uffici Nord Ovest Via Orbetello, 140 Centro Val Lerone - Piemonte (escluse Novara 10148 TORINO Via Val Lerone, 21/68 e Verbania) Tel. 0112281211 - Fax 0112281311 16011 ARENZANO (GE) - Valle d’Aosta Tel. 0109135469 - Fax 0109113288 - Liguria - Sardegna Lombardia Ovest Via Zambeletti, 25 - Milano, Varese, Como 20021 BARANZATE (MI) - Lecco, Sondrio, Novara Tel. 023820631 - Fax 0238206325 - Verbania, Pavia, Lodi Lombardia Est Via Circonvallazione Est, 1 - Bergamo, Brescia, Mantova 24040 STEZZANO (BG) - Cremona, Piacenza Tel. 0354152494 - Fax 0354152932 Nord Est Centro Direzionale Padova 1 - Veneto Via Savelli, 120 - Friuli Venezia Giulia 35100 PADOVA - Trentino Alto Adige Tel. 0498062811 - Fax 0498062850 Emilia Romagna - Marche Via G. di Vittorio, 21 Via Gagarin, 208 (esclusa Piacenza) 40013 CASTEL MAGGIORE (BO) 61100 PESARO Tel. 051708111 - Fax 051708222 Tel. 0721425411 - Fax 0721425425 Toscana - Umbria Via Pratese, 167 Via delle Industrie, 29 50145 FIRENZE 06083 BASTIA UMBRA (PG) Tel. 0553026711 - Fax 0553026725 Tel. 0758002105 - Fax 0758001603 Centro Via Silvio D’Amico, 40 S.P. 231 Km 1+890 - Lazio 00145 ROMA 70026 Modugno (BA) - Abruzzo Tel. 06549251 - Fax 065411863 - 065401479 Tel. 0805360411 - Fax 0805360425 - Molise - Basilicata (solo Matera) - Puglia Sud SP Circumvallazione Esterna di Napoli Via Trinacria, 7 - Calabria 80020 CASAVATORE (NA) 95030 TREMESTIERI ETNEO (CT) - Campania Tel. 0817360611 - 0817360601 - Fax 0817360625 Tel. 0954037911 - Fax 0954037925 - Sicilia - Basilicata (solo Potenza) TM Schneider Electric S.p.A. Sede Legale e Direzione CentraleVia Circonvallazione Est, 124040 Stezzano (BG) www.schneider-electric.com Supporto amministrativo Tel. 011 4073333 Supporto tecnico Tel. 011 2281203 Make the most of your energy SM ©2011 Schneider Electric. All Rights Reserved. Schneider Electric, Acti 9, and Make the most of your energy are trademarks owned by Schneider Electric Industries SAS or its afﬁliated companies. All other trademarks are property of their respective owners. 998-2915-IT LEES DPB 323 AI 1-0212-XX
