Perché il rilevamento del gas SF6 è importante per i servizi di fornitura elettrica

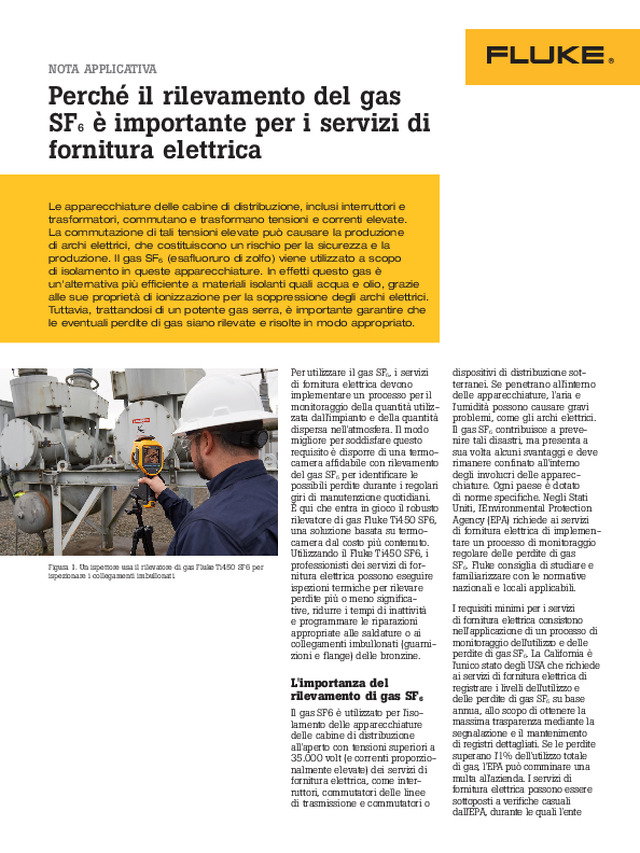

Perché il rilevamento del gas  SF 6  è importante per i servizi di  fornitura elettrica   Le apparecchiature delle cabine di distribuzione, inclusi interruttori e trasformatori, commutano e trasformano tensioni e correnti elevate.  La commutazione di tali tensioni elevate può causare la produzione di archi elettrici, che costituiscono un rischio per la sicurezza e la produzione. Il gas SF 6  (esafluoruro di zolfo) viene utilizzato a scopo  di isolamento in queste apparecchiature. In effetti questo gas è un'alternativa più efficiente a materiali isolanti quali acqua e olio, grazie alle sue proprietà di ionizzazione per la soppressione degli archi elettrici. Tuttavia, trattandosi di un potente gas serra, è importante garantire che le eventuali perdite di gas siano rilevate e risolte in modo appropriato.  NOTA APPLICATIVA Per utilizzare il gas SF 6 , i servizi  di fornitura elettrica devono  implementare un processo per il  monitoraggio della quantità utiliz- zata dall'impianto e della quantità  dispersa nell'atmosfera. Il modo  migliore per soddisfare questo  requisito è disporre di una termo- camera affidabile con rilevamento  del gas SF 6  per identificare le  possibili perdite durante i regolari  giri di manutenzione quotidiani.  È qui che entra in gioco il robusto  rilevatore di gas Fluke Ti450 SF6,  una soluzione basata su termo- camera dal costo più contenuto.  Utilizzando il Fluke Ti450 SF6, i  professionisti dei servizi di for- nitura elettrica possono eseguire  ispezioni termiche per rilevare  perdite più o meno significa- tive, ridurre i tempi di inattività  e programmare le riparazioni  appropriate alle saldature o ai  collegamenti imbullonati (guarni- zioni e flange) delle bronzine. L'importanza del  rilevamento di gas SF 6 Il gas SF6 è utilizzato per l'iso- lamento delle apparecchiature  delle cabine di distribuzione  all'aperto con tensioni superiori a  35.000 volt (e correnti proporzio- nalmente elevate) dei servizi di  fornitura elettrica, come inter- ruttori, commutatori delle linee  di trasmissione e commutatori o  dispositivi di distribuzione sot- terranei. Se penetrano all'interno  delle apparecchiature, l'aria e  l'umidità possono causare gravi  problemi, come gli archi elettrici.   Il gas SF 6  contribuisce a preve- nire tali disastri, ma presenta a  sua volta alcuni svantaggi e deve  rimanere confinato all'interno  degli involucri delle apparec- chiature. Ogni paese è dotato  di norme specifiche. Negli Stati  Uniti, l'Environmental Protection  Agency (EPA) richiede ai servizi  di fornitura elettrica di implemen- tare un processo di monitoraggio  regolare delle perdite di gas  SF 6 . Fluke consiglia di studiare e  familiarizzare con le normative  nazionali e locali applicabili.  I requisiti minimi per i servizi  di fornitura elettrica consistono  nell'applicazione di un processo di  monitoraggio dell'utilizzo e delle  perdite di gas SF 6 . La California è  l'unico stato degli USA che richiede  ai servizi di fornitura elettrica di  registrare i livelli dell'utilizzo e  delle perdite di gas SF 6  su base  annua, allo scopo di ottenere la  massima trasparenza mediante la  segnalazione e il mantenimento  di registri dettagliati. Se le perdite  superano l'1% dell'utilizzo totale  di gas, l'EPA può comminare una  multa all'azienda. I servizi di  fornitura elettrica possono essere  sottoposti a verifiche casuali  dall'EPA, durante le quali l'ente  Figura 1. Un ispettore usa il rilevatore di gas Fluke Ti450 SF6 per  ispezionare i collegamenti imbullonati.

2   Fluke Corporation     Perché il rilevamento del gas SF 6  è importante per i servizi di fornitura elettrica    governativo controlla un impianto per stabilire se sia  presente un processo di monitoraggio del gas SF 6   efficace per la riduzione delle emissioni dei gas serra. Il Fluke Ti450 SF6 rivoluziona le procedure delle ispe- zioni quotidiane, combinando il rilevamento di gas e  a infrarossi in un singolo strumento a un prezzo con- veniente. Questa termocamera combina Fluke Ti450,  una termocamera ad alte prestazioni con un'affidabile  impugnatura a pistola, con il rilevatore del gas SF 6 .  Consente agli ispettori di localizzare le perdite di gas  senza dover arrestare le apparecchiature e di monito- rare le apparecchiature da una distanza di sicurezza.  Il Ti450 SF6 vanta un'interfaccia intuitiva che passa  senza soluzione di continuità dalla termografia stan- dard alla modalità di imaging del gas.  Senza una termocamera con capacità di rilevamento  del gas SF 6 , un ispettore di un servizio di fornitura  elettrica potrebbe avere difficoltà a localizzare con  precisione l'origine di una perdita. In troppi casi la  soluzione consiste nello spegnere l'apparecchiatura  e sostituire o riparare tutti i giunti o i punti in cui  potrebbe verificarsi la perdita, per garantire la mas- sima sicurezza e la conformità alle norme governative.  Il Ti450 SF6 aiuta a evitare riparazioni delle appa- recchiature costose e potenzialmente superflue. La  termocamera offre un rilevamento delle perdite affi- dabile e può aiutare a localizzare la sorgente di una  perdita in modo più efficace rispetto ad altri metodi. Come i servizi di fornitura elettrica loca- lizzano le perdite L'attuale protocollo per la localizzazione delle  perdite è piuttosto laborioso. Viene utilizzato un  Figura 2: Un'immagine termica con rilevamento del gas sovrapposta a un'immagine a luce  visibile di un interruttore. 8 suggerimenti per acquisire immagini  del gas •  Evitate le giornate piovose o ventose: in queste  condizioni il gas si dissipa troppo rapidamente,  salvo che sia presente una perdita di enorme  portata •  Per essere visibile, il gas deve avere una tem- peratura diversa dallo sfondo; è necessario un  contrasto termico:– Cielo freddo o scatola di controllo riscaldata– È necessario tenere in considerazione l'e- missività e pianificare di conseguenza •  Usate un cavalletto per stabilizzare la termoca- mera durante l'ispezione •  Posizionate la termocamera a 3 - 3,5 metri  dall'elemento da ispezionare •  Posizionate la fotocamera più in basso della  perdita e orientatela verso l'alto per approfit- tare del cielo freddo quando possibile, dato  che il gas fuoriesce a sbuffi, non in linea retta •  Abbiate pazienza: aspettate che arrivi il gas •  Le origini più comuni delle perdite sono le  flange e le estremità superiori e inferiori di  bronzine e tubi •  Quando trovate la perdita, rimuovete la  termocamera dal cavalletto per avvicinarvi  o spostatela a un'angolazione più adatta per  ottenere un'immagine migliore

3   Fluke Corporation     Perché il rilevamento del gas SF 6  è importante per i servizi di fornitura elettrica    Fluke Italia S.r.l.Viale Lombardia 21820861 Brugherio (MB)Tel: +39 02 3600 2000Fax: +39 02 3600 2001E-mail: [email protected]: www.fluke.it Fluke (Switzerland) GmbHIndustrial DivisionHardstrasse 20CH-8303 BassersdorfTelefon: +41 (0) 44 580 7504Telefax: +41 (0) 44 580 75 01E-Mail: [email protected]: www.fluke.ch  ©2017 Fluke Corporation. Tutti i diritti riservati.  Dati passibili di modifiche senza preavviso.   5/2017 6009428a-itNon sono ammesse modifiche al presente documento senza autorizzazione scritta da parte di Fluke Corporation. Fluke.  Keeping your world     up and running. ® accennato, la portata della perdita di gas determina  la consistenza dell'intervento richiesto. Le perdite  di gas considerate più significative dall'ispettore  saranno rilevate facilmente dal Ti450 SF6. Questo  strumento aiuta gli ispettori a localizzare con pre- cisione i problemi in modo molto più tempestivo,  identificando l'area a rischio e la posizione delle  perdite senza disattivare l'apparecchiatura. Il costo  contenuto dello strumento ne rende praticabile  l'acquisto, che consentirà di eseguire ispezioni del  gas e a infrarossi in qualsiasi momento senza dover  pagare costosi canoni di noleggio o appaltatori. In sintesi, il Fluke Ti450 SF6 aiuta a rilevare e correg- gere più facilmente le perdite di gas, consentendo di:  •  programmare la manutenzione nel momento più  opportuno senza tempi di inattività imprevisti •  ridurre i potenziali danni alle apparecchiature e  i costi associati a queste perdite •  controllare la presenza di perdite di gas da una  distanza di sicurezza mentre l'apparecchiatura è  in funzione •  localizzare le perdite nelle apparecchiature  situate in alto o sollevate da terra •  evitare multe eccessive ove siano in vigore  requisiti governativi di segnalazione Tre obiettivi realistici per i team di manutenzione  dei servizi di fornitura energetica consistono nel  ridurre le emissioni di SF 6 , le spese e la dipen- denza da appaltatori esterni. Con il rilevatore di  gas Fluke Ti450 SF6 il vostro team sarà in grado  di abbreviare i tempi di attesa durante il processo  di rilevamento e potenzialmente rilevare più per- dite prima che possano causare danni significativi.  manometro per stabilire se sia presente una perdita  di gas. Quando si sa che esiste una perdita di SF 6 ,  la bombola di gas utilizzata per rifornire il gas SF 6   viene pesata prima e dopo l'operazione per deter- minare la quantità di gas dispersa a causa delle  perdite. Ispezioni e rifornimenti periodici infor- mano il servizio di fornitura elettrica della portata  della perdita di gas, che a sua volta determina la  scelta delle strategie con cui affrontarla. Prima di  mettere in atto qualsiasi contromisura è necessa- rio localizzare la perdita di gas. Se la quantità è  molto ridotta, i team dei servizi di fornitura elettrica  solitamente si limitano a rifornire il gas perduto  fino all'ispezione successiva. Se la perdita ha una  portata maggiore, è necessario intervenire imme- diatamente. Il costo di queste perdite può essere  tanto elevato da determinare riparazioni molto  estese e potenzialmente superflue. Un metodo per  rilevare le perdite di gas prevede l'uso di fotoca- mere per l'imaging ottico dei gas, che possono  essere acquistate o noleggiate. Ma i costi per  l'acquisto o il noleggio di una fotocamera ottica per  i gas possono risultare molto elevati. Un'alternativa  è affidare le ispezioni termografiche a un costoso  consulente esterno. I costi e i disagi associati a  queste opzioni normalmente si traducono in ispe- zioni annuali o biennali e in maggiori spese per la  manutenzione e i rifornimenti di gas SF 6 .  Un'altra tecnica consiste nell'utilizzare rilevatori di  gas combustibili. Spesso i team devono spegnere  l'apparecchiatura in questione e poi utilizzare un  rilevatore di gas portatile o fisso per confermare  la presenza di una perdita. Il semplice uso di un  rilevatore di gas combustibile non consente di  localizzare con precisione l'origine della perdita,   e in alcuni casi i lavoratori devono posticipare i  test fino al momento stabilito per una manuten- zione programmata.  Tutte le ispezioni complete per la ricerca di  perdite di gas richiedono tempo e dipendono da  molti fattori ambientali. La presenza di vento può  disperdere rapidamente i gas e rendere impos- sibile localizzare la sorgente di una perdita. Gli  ispettori esperti esaminano tutte le potenziali sal- dature delle apparecchiature. Queste potrebbero  essersi deteriorate nel tempo, essere arrugginite o  non essere state saldate correttamente durante il  processo di installazione. In teoria, quando queste  apparecchiature si trovano sul campo devono resi- stere alla pioggia e ad altri agenti atmosferici, a  seconda del clima e della geografia locali. Gene- ralmente la presenza di ruggine indica l'ingresso  di umidità nell'apparecchiatura: è importante ispe- zionare ogni area che presenti segni di corrosione.  Le aree corrose potrebbero causare cedimenti con  conseguenti perdite di gas. Rilevare il gas SF 6  in un impianto di fornitura elet- trica è come passare un'intera giornata a pescare  con la lenza in un ruscello. Entrambi i processi  richiedono precisione, tecnica e pazienza. Come già
