Istruzioni per l’installazione DALI PROFESSIONAL

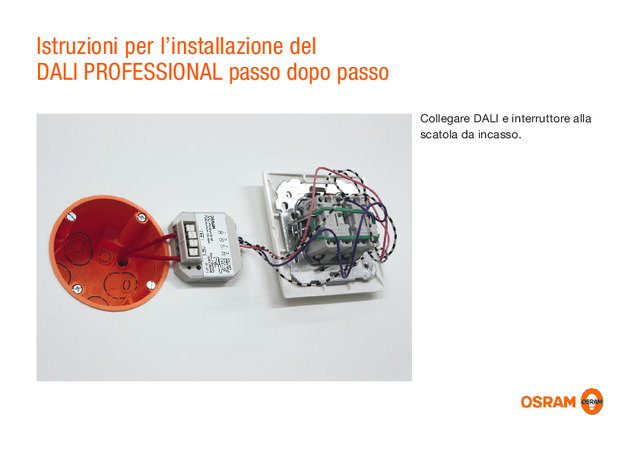

Istruzioni per l’installazione del  DALI PROFESSIONAL passo dopo passo Collegare DALI e interruttore alla scatola da incasso.

Istruzioni per l’installazione del  DALI PROFESSIONAL passo dopo passo Installare l’interruttore sopra lo switch coupler.

Istruzioni per l’installazione del  DALI PROFESSIONAL passo dopo passo Installare l’interruttore sopra lo switch coupler.

Istruzioni per l’installazione del  DALI PROFESSIONAL passo dopo passo Installare la piastra di copertura del pulsante.

Istruzioni per l’installazione del  DALI PROFESSIONAL passo dopo passo Installare la piastra di copertura del pulsante.

Istruzioni per l’installazione del  DALI PROFESSIONAL passo dopo passo Collegare la linea DALI e inserire il cavo del sensore.

Istruzioni per l’installazione del  DALI PROFESSIONAL passo dopo passo Collegare la linea DALI e inserire il cavo del sensore.

Istruzioni per l’installazione del  DALI PROFESSIONAL passo dopo passo Collegare la linea DALI e inserire il cavo del sensore.

Istruzioni per l’installazione del  DALI PROFESSIONAL passo dopo passo Collegare la linea DALI e inserire il cavo del sensore.

Istruzioni per l’installazione del  DALI PROFESSIONAL passo dopo passo Installare la copertura ed il  pressacavo.

Istruzioni per l’installazione del  DALI PROFESSIONAL passo dopo passo Installare la copertura ed il  pressacavo.

Istruzioni per l’installazione del  DALI PROFESSIONAL passo dopo passo Far passare il Sensor Coupler  attraverso il foro d’incasso a  soffitto.

Istruzioni per l’installazione del  DALI PROFESSIONAL passo dopo passo Far passare il Sensor Coupler  attraverso il foro d’incasso a  soffitto.

Istruzioni per l’installazione del  DALI PROFESSIONAL passo dopo passo Stringere la molla sul sensore di installazione a soffitto ed inserire.

Istruzioni per l’installazione del  DALI PROFESSIONAL passo dopo passo Stringere la molla sul sensore di installazione a soffitto ed inserire.

Istruzioni per l’installazione del  DALI PROFESSIONAL passo dopo passo Vista posteriore: clip a molla dietro all’apertura.

Istruzioni per l’installazione del  DALI PROFESSIONAL passo dopo passo Vista posteriore: clip a molla dietro all’apertura.

Istruzioni per l’installazione del  DALI PROFESSIONAL passo dopo passo Collegare il DALI Highbay Adapter alla rete.

Istruzioni per l’installazione del  DALI PROFESSIONAL passo dopo passo Collegare il DALI Highbay Adapter alla rete.

Istruzioni per l’installazione del  DALI PROFESSIONAL passo dopo passo Connettere il sensore Highbay al DALI Highbay adapter.

Istruzioni per l’installazione del  DALI PROFESSIONAL passo dopo passo Connettere il sensore Highbay al DALI Highbay adapter.

Istruzioni per l’installazione del  DALI PROFESSIONAL passo dopo passo Fissare il sensore Highbay al coperchio.

Istruzioni per l’installazione del  DALI PROFESSIONAL passo dopo passo Fissare il sensore Highbay al coperchio.

Istruzioni per l’installazione del  DALI PROFESSIONAL passo dopo passo Montare il controller sulla guida DIN e cablare.

Istruzioni per l’installazione del  DALI PROFESSIONAL passo dopo passo Montare il controller sulla guida DIN e cablare.

Istruzioni per l’installazione del  DALI PROFESSIONAL passo dopo passo Attivare il controller tramite il PC utilizzando la connessione USB.

Istruzioni per l’installazione del  DALI PROFESSIONAL passo dopo passo Attivare il controller tramite il PC utilizzando la connessione USB.
