Istruzioni di installazione dei moduli LED lineari

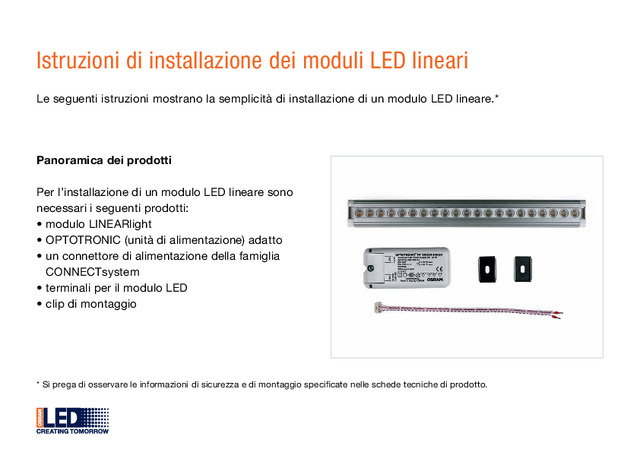

Istruzioni di installazione dei moduli LED lineari Panoramica dei prodotti  Per l’installazione di un modulo LED lineare sono necessari i seguenti prodotti: • modulo LINEARlight  • OPTOTRONIC (unità di alimentazione) adatto• un connettore di alimentazione della famiglia    CONNECTsystem• terminali per il modulo LED• clip di montaggio Le seguenti istruzioni mostrano la semplicità di installazione di un modulo LED lineare. Si prega di osservare le informazioni di sicurezza e di montaggio specificate nelle schede tecniche di prodotto.

Istruzioni di installazione dei moduli LED lineari Panoramica dei prodotti  Per l’installazione di un modulo LED lineare sono necessari i seguenti prodotti: • modulo LINEARlight  • OPTOTRONIC (unità di alimentazione) adatto• un connettore di alimentazione della famiglia    CONNECTsystem• terminali per il modulo LED• clip di montaggio Le seguenti istruzioni mostrano la semplicità di installazione di un modulo LED lineare. Si prega di osservare le informazioni di sicurezza e di montaggio specificate nelle schede tecniche di prodotto.

Istruzioni di installazione dei moduli LED lineari Istruzioni 1. Collegare il connettore di alimentazione con il  modulo. Attenzione: l’estremità del cavo sul  connettore deve puntare verso l’alto.

Istruzioni di installazione dei moduli LED lineari Istruzioni 1. Collegare il connettore di alimentazione con il  modulo. Attenzione: l’estremità del cavo sul  connettore deve puntare verso l’alto.

Istruzioni di installazione dei moduli LED lineari Istruzioni 2. Montare i terminali (opzionali) per ottenere la   funzione di “serra cavo”.

Istruzioni di installazione dei moduli LED lineari Istruzioni 2. Montare i terminali (opzionali) per ottenere la   funzione di “serra cavo”.

Istruzioni di installazione dei moduli LED lineari Istruzioni 3. Aprire il coprimorsetto dell’unità di   alimentazione.

Istruzioni di installazione dei moduli LED lineari Istruzioni 3. Aprire il coprimorsetto dell’unità di   alimentazione.

Istruzioni di installazione dei moduli LED lineari Istruzioni 4. Collegare i cavi di alimentazione (rispettando la   corretta polarità) e chiudere il coprimorsetto.

Istruzioni di installazione dei moduli LED lineari Istruzioni 4. Collegare i cavi di alimentazione (rispettando la   corretta polarità) e chiudere il coprimorsetto.

Istruzioni di installazione dei moduli LED lineari Istruzioni 5. Il sistema viene completato con il montaggio  delle clip per una facile installazione a muro o a soffitto.

Istruzioni di installazione dei moduli LED lineari Istruzioni 5. Il sistema viene completato con il montaggio  delle clip per una facile installazione a muro o a soffitto.
