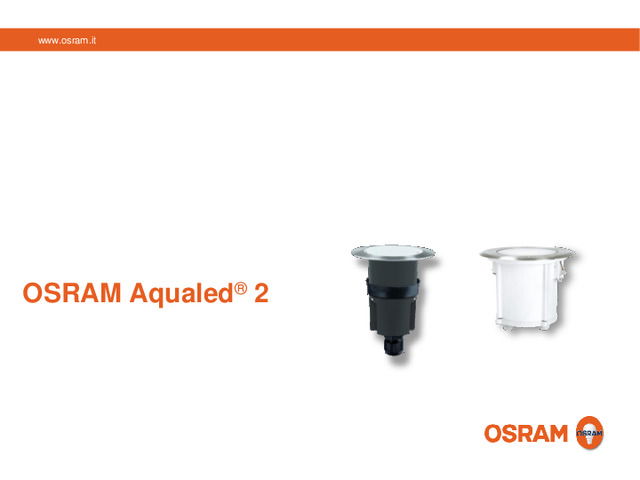

OSRAM AquaLED^® 2: versatili incassi LED compatti per l’arredo urbano

www.osram.it  OSRAM Aqualed ®  2

Light output    AquaLED ®  2 S    1,5 W    24 Vdc & 230V    60 Lm    AQUALED ®   2 M    2,8 W       24 Vdc & 230V    130 Lm  Orientation   Architectural    AQUALED ®  2 L  7,5 W  230V  450 Lm  10 °  & 36 °    AQUALED ®  2 XL  19,5 W  230V  1300 Lm  10 °  & 36 °   Architectural range AquaLED ®   2 L&XL  Ideali per l‟illuminazione di accento di pareti  e facciate, di  edifici storici, illuminazione FLOOD 36 °  oppure SPOT 10 °    Orientation range AquaLED ®   2 S&M  Le  dimensioni  ridotte  degli  apparecchi  nella  linea  di incassi    AquaLED ®   2  li  rendono    la  soluzione  ideale  per  l‟illuminazione   di  orientamento  in  spazi  pubblici  come  percorsi luminosi e guida visiva  AquaLED ®  2  Aree di applicazione

Light output    AquaLED ®  2 S    1,5 W    24 Vdc & 230V    60 Lm    AQUALED ®   2 M    2,8 W       24 Vdc & 230V    130 Lm  Orientation   Architectural    AQUALED ®  2 L  7,5 W  230V  450 Lm  10 °  & 36 °    AQUALED ®  2 XL  19,5 W  230V  1300 Lm  10 °  & 36 °   Architectural range AquaLED ®   2 L&XL  Ideali per l‟illuminazione di accento di pareti  e facciate, di  edifici storici, illuminazione FLOOD 36 °  oppure SPOT 10 °    Orientation range AquaLED ®   2 S&M  Le  dimensioni  ridotte  degli  apparecchi  nella  linea  di incassi    AquaLED ®   2  li  rendono    la  soluzione  ideale  per  l‟illuminazione   di  orientamento  in  spazi  pubblici  come  percorsi luminosi e guida visiva  AquaLED ®  2  Aree di applicazione

AquaLED ®  2  S & M  Caratteristiche tecniche      Facili da installare   Copertura in policarbonato saldato ad ultrasuoni   Eccellente rapporto prezzo / performance    Possibilità di cablaggio passante   Distribuzione diffusa della luce      Descrizione   Vantaggi   Aree di applicazione   Versioni: - S   ► 1,5 W / 60 lm                       - M  ►  2,8 W /130 lm   Disponibile con LED ad elevata efficienza (warm white) 3000K, (neutral white) 4000K, e led BLU   Struttura in robusto PC, anello decorativo in acciaio    Distribuzione diffusa  (angolo di emissione 100 ° )   Funzionamento con alimentatore esterno non compreso (versione da 24 V) oppure con alimentatore elettronico integrato (versione da 230V)   IP67, IK08, carico max 500 kg    Orientation range AQUALED ®   2 S&M   Illuminazione di orientamento    Illuminazione di zone pedonali    Illuminazione di interni ed esterni

AquaLED ®  2  S & M  Caratteristiche tecniche      Facili da installare   Copertura in policarbonato saldato ad ultrasuoni   Eccellente rapporto prezzo / performance    Possibilità di cablaggio passante   Distribuzione diffusa della luce      Descrizione   Vantaggi   Aree di applicazione   Versioni: - S   ► 1,5 W / 60 lm                       - M  ►  2,8 W /130 lm   Disponibile con LED ad elevata efficienza (warm white) 3000K, (neutral white) 4000K, e led BLU   Struttura in robusto PC, anello decorativo in acciaio    Distribuzione diffusa  (angolo di emissione 100 ° )   Funzionamento con alimentatore esterno non compreso (versione da 24 V) oppure con alimentatore elettronico integrato (versione da 230V)   IP67, IK08, carico max 500 kg    Orientation range AQUALED ®   2 S&M   Illuminazione di orientamento    Illuminazione di zone pedonali    Illuminazione di interni ed esterni

   Architectural range AQUALED ®  2 L&XL   Eccellente rapporto qualità/prezzo   Angolo di rotazione  ±  30 ° , direzionabile   Predisposto per cablaggio passante   Può essere usato in zone pedonali e nei giardini grazie alla temperatura della superficie inferiore a 40 ° C (Ta=25C)    Descrizione:  Aree di applicazione  Vantaggi    Illuminazione architetturale   Illuminazione di facciate e spazi aperti   Illuminazione di interni ed esterni      Versioni:   - L    ► 7,5 W / 450 lm       - XL  ► 19,5 W / 1.300 lm   Temperature di colore disponibili: 3000K e 4000K   Struttura resistente alla corrosione in alluminio pressofuso con anello decorativo in acciaio V4A   Vetri rifrattori di chiusura:        trasparente “ clear ” (CG) oppure “satin  glass ” (SG)     Alimentatore OSRAM integrato con classe di isol. I    Angoli di emissione di 10 °  (spot) oppure 36 °  (flood)    IP67, IK09, portata max 1.500 kg    AquaLED ®  2 L & XL  Caratteristiche tecniche

   Architectural range AQUALED ®  2 L&XL   Eccellente rapporto qualità/prezzo   Angolo di rotazione  ±  30 ° , direzionabile   Predisposto per cablaggio passante   Può essere usato in zone pedonali e nei giardini grazie alla temperatura della superficie inferiore a 40 ° C (Ta=25C)    Descrizione:  Aree di applicazione  Vantaggi    Illuminazione architetturale   Illuminazione di facciate e spazi aperti   Illuminazione di interni ed esterni      Versioni:   - L    ► 7,5 W / 450 lm       - XL  ► 19,5 W / 1.300 lm   Temperature di colore disponibili: 3000K e 4000K   Struttura resistente alla corrosione in alluminio pressofuso con anello decorativo in acciaio V4A   Vetri rifrattori di chiusura:        trasparente “ clear ” (CG) oppure “satin  glass ” (SG)     Alimentatore OSRAM integrato con classe di isol. I    Angoli di emissione di 10 °  (spot) oppure 36 °  (flood)    IP67, IK09, portata max 1.500 kg    AquaLED ®  2 L & XL  Caratteristiche tecniche

AquaLED ®  2  Dimensioni  AQUALED ® 2 S&M  ∅  78   200   ∅  205   300   25   ∅  140   300   25   3   AQUALED ® 2 XL  5   239   157   187   AQUALED ® 2 L  153   122   164   5

AquaLED ®  2  Dimensioni  AQUALED ® 2 S&M  ∅  78   200   ∅  205   300   25   ∅  140   300   25   3   AQUALED ® 2 XL  5   239   157   187   AQUALED ® 2 L  153   122   164   5

L  XL   optic  CG  SG   CG  SG   10 °   36 °   AqualedLED ®  2 L & XL  Distribuzione luminosa ed angoli di emissione 36 °  e 10 °    La copertura in vetro satinato modifica  l„angolo  di emissione

L  XL   optic  CG  SG   CG  SG   10 °   36 °   AqualedLED ®  2 L & XL  Distribuzione luminosa ed angoli di emissione 36 °  e 10 °    La copertura in vetro satinato modifica  l„angolo  di emissione
