L\'impianto di terra condominiale

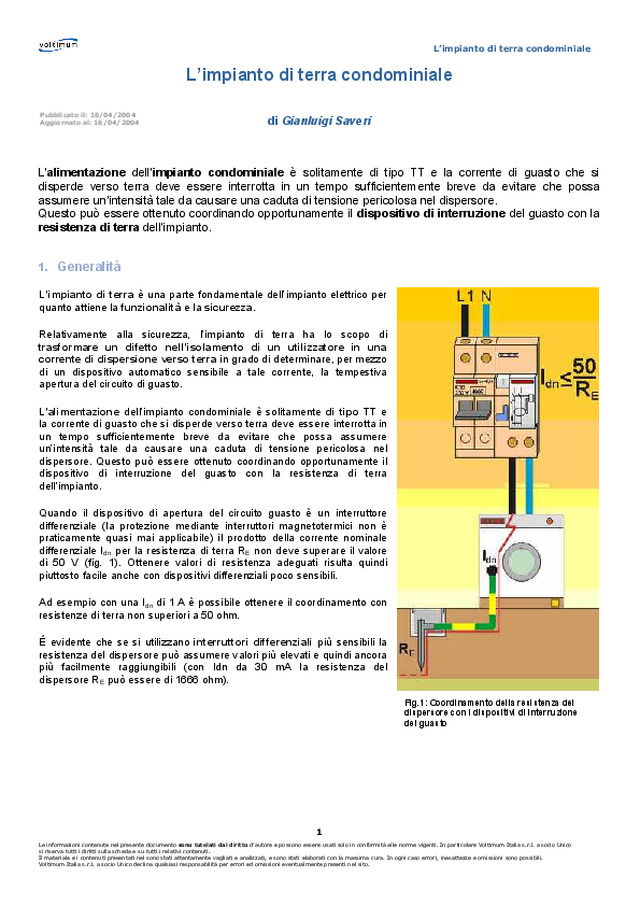

L’impianto di terra condominiale Le informazioni contenute nel presente documento sono tutelati dal diritto d’autore e possono essere usati solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito. 1 L’impianto di terra condominiale di Gianluigi Saveri L'alimentazione dell'impianto condominiale è solitamente di tipo TT e la corrente di guasto che si disperde verso terra deve essere interrotta in un tempo sufficientemente breve da evitare che possa assumere un'intensità tale da causare una caduta di tensione pericolosa nel dispersore. Questo può essere ottenuto coordinando opportunamente il dispositivo di interruzione del guasto con la resistenza di terra dell'impianto. 1. Generalità L’impianto di terra è una parte fondamentale dell’impianto elettrico per quanto attiene la funzionalità e la sicurezza. Relativamente alla sicurezza, l’impianto di terra ha lo scopo di trasformare un difetto nell’isolamento di un utilizzatore in una corrente di dispersione verso terra in grado di determinare, per mezzo di un dispositivo automatico sensibile a tale corrente, la tempestiva apertura del circuito di guasto. L’alimentazione dell’impianto condominiale è solitamente di tipo TT e la corrente di guasto che si disperde verso terra deve essere interrotta in un tempo sufficientemente breve da evitare che possa assumere un’intensità tale da causare una caduta di tensione pericolosa nel dispersore. Questo può essere ottenuto coordinando opportunamente il dispositivo di interruzione del guasto con la resistenza di terra dell’impianto. Quando il dispositivo di apertura del circuito guasto è un interruttore differenziale (la protezione mediante interruttori magnetotermici non è praticamente quasi mai applicabile) il prodotto della corrente nominale differenziale I dn per la resistenza di terra R E non deve superare il valore di 50 V (fig. 1). Ottenere valori di resistenza adeguati risulta quindi piuttosto facile anche con dispositivi differenziali poco sensibili. Ad esempio con una I dn di 1 A è possibile ottenere il coordinamento con resistenze di terra non superiori a 50 ohm. É evidente che se si utilizzano interruttori differenziali più sensibili la resistenza del dispersore può assumere valori più elevati e quindi ancora più facilmente raggiungibili (con Idn da 30 mA la resistenza del dispersore R E può essere di 1666 ohm). Fig.1: Coordinamento della resistenza del dispersore con i dispositivi di interruzione del guasto Pubblicato il: 16/04/2004 Aggiornato al: 16/04/2004

L’impianto di terra condominiale Le informazioni contenute nel presente documento sono tutelati dal diritto d’autore e possono essere usati solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito. 2 2. Schema generale dell’impianto Per garantire la sicurezza in tutti gli appartamenti l’impianto di terra che serve un edificio deve essere unico. Un unico dispersore ed un unico conduttore di protezione montante (PE) devono collegare le varie utenze, indipendenti invece per quanto concerne la fornitura dell’energia elettrica e la conduzione dell’impianto elettrico. Ogni unità immobiliare deve essere dotata di un proprio dispositivo di interruzione del guasto opportunamente coordinato con la resistenza di terra del dispersore e non ci può pertanto essere da parte di ciascun condomino la libertà di scegliere in proprio la taratura del dispositivo di protezione. La resistenza del dispersore deve essere dimensionata non solo in funzione delle caratteristiche di ogni singolo dispositivo di protezione ma anche tenendo conto delle normali correnti di dispersione provenienti dalle singole unità abitative, dell’ordine di 5-10 mA, che si sommano disperdendosi verso terra. (fig. 2) Figura2: nel condomino il coordinamento degli interruttori differenziali con la resistenza del dispersore deve tener conto delle normali correnti di dispersione che ogni dispositivo di interruzione del guasto, in condizioni di normale funzionamento, non è in grado di rilevare. La resistenza del dispersore deve essere dimensionata anche in funzione di queste correnti; nell’esempio di figura, con una corrente di dispersione totale di 50 mA, deve essere inferiore a 1000 ohm (50/0,05=1000 ohm) Fig.2: Nel condomino il coordinamento degli interruttori differenziali con la resistenza del dispersore

L’impianto di terra condominiale Le informazioni contenute nel presente documento sono tutelati dal diritto d’autore e possono essere usati solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito. 3 3. I collegamenti equipotenziali In relazione alla protezione dai contatti indiretti, negli impianti elettrici si individuano essenzialmente due tipi di elementi: le masse e le masse estranee. Una massa è una parte metallica normalmente non in tensione ma che può andarci se si ha un cedimento dell’isolamento principale. Una parte metallica per essere considerata massa deve però trovarsi entro un volume accessibile alle persone e poter essere toccata senza rimuovere volontariamente involucri od ostacoli. Una parte metallica che può andare in tensione perché a contatto con una massa non è invece da considerare una massa. Una parte conduttrice non facente parte dell’impianto elettrico ma che può introdurre il potenziale di terra (tubazione metallica in buon contatto col terreno) o un altro potenziale proveniente da un impianto estraneo (potenziale pericoloso trasferito dall’impianto guasto di un’altra unità abitativa) si chiama invece massa estranea. Le masse e le masse estranee devono essere collegate all’impianto di terra. Un elemento metallico che non presenta le caratteristiche suesposte della massa o della massa estranea non può introdurre differenze di potenziale pericolose e come tale non deve essere collegato a terra. Un esempio di come una massa estranea possa trasmettere un potenziale pericoloso che ha origine in un’altra unità abitativa (fig. 3) e le condizioni pericolose che si possono verificare fra una massa e una massa estranea (fig. 4) sono riassunte nelle seguenti figure. Il primo caso di figura 4 può essere tenuto sotto controllo con la messa a terra della massa e coordinando in modo opportuno i dispositivi di interruzione del guasto con la resistenza dell’impianto di terra. Nel secondo caso la messa a terra dell’utilizzatore e l’interruzione del circuito di alimentazione non è però più sufficiente a rimuovere il pericolo perché la tensione pericolosa è trasmessa attraverso una massa estranea da un’altra unità abitativa e permane anche se si scollega dalla rete di alimentazione l’utilizzatore correttamente collegato a terra. Il pericolo può essere controllato solamente effettuando un collegamento, chiamato collegamento equipotenziale, tramite un conduttore adeguatamente dimensionato, fra la massa e la massa estranea. Fig.3: Potenziale trasmesso attraverso una massa estranea Fig.4: Condizioni pericolose fra masse e masse estranee Fig.5: Esempio di dimensionamento dei conduttori equipotenziali EQP

L’impianto di terra condominiale Le informazioni contenute nel presente documento sono tutelati dal diritto d’autore e possono essere usati solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito. 5 4. Il dispersore Nei condomini il dispersore è generalmente del tipo ad anello con corda di rame, avente sezione non inferiore a 35 mm 2 , interrata a non meno di 50 cm in prossimità dei muri perimetrali dell’edificio. In alcuni casi per motivi strutturali non è possibile costruire l’anello e allora si ricorre al dispersore a picchetti eventualmente integrato, per l’interconnessione fra un picchetto e l’altro, da corda nuda di rame interrata (fig. 6). In fig. 7 è rappresentato lo schema generale dell’impianto di terra condominiale con la descrizione dettagliata dei vari componenti: 1. dispersore intenzionale o artificiale (DA), ottenuto mediante picchetti (puntazze) infissi verticalmente nel terreno, nastri, piastre oppure corde nude interrate orizzontalmente 2. dispersore di fatto o naturale (DN), costituito da strutture metalliche interrate come ferri d’armatura, tubazioni metalliche dell’acqua (non sono solitamente utilizzabili le tubazioni dell’acquedotto pubblico), schermi metallici dei cavi, ecc.. 3. conduttore di terra (CT), collega i dispersori fra loro e al collettore principale di terra, gli eventuali tratti di corda nuda a contatto col terreno devono essere considerati parte del dispersore. É consigliabile proteggere la parti interrate e quelle emergenti mediante tubi per migliorare le difese contro la corrosione e contro gli urti 4. collettore principale di terra, è il nodo principale, realizzato mediante sbarra o morsettiera, al quale fanno capo le diverse parti dell’impianto 5. collegamenti equipotenziali principali (EQP), collegano al collettore principale di terra le masse estranee (tubazioni dell’acqua,del gas, ecc..) entranti alla base dell’edificio 6. pozzetto di ispezione, non obbligatorio 7. conduttore di protezione principale montante (PE), connette il collettore principale di terra con i PE di collegamento alle masse e con i conduttori equipotenziali di collegamento alle masse estranee. Le derivazioni sul PE entranti in ogni appartamento sono effettuate con giunzioni passanti senza interruzione del PE montante Fig.6: a) dispersore ad anello b) dispersore a picchetti Fig.7: Impianto di terra condominiale

Pubblicato: 13 febbraio 2014 Categoria: Manuali tecnici
