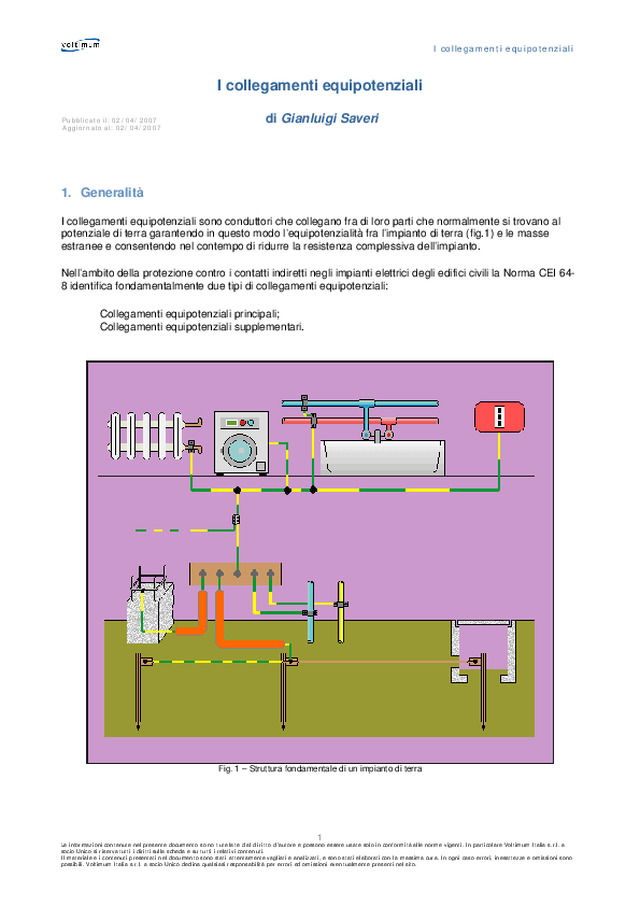

      I collegamenti equipotenziali  1  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.  I collegamenti equipotenziali     di Gianluigi Saveri       1. Generalità    I collegamenti equipotenziali sono conduttori che collegano fra di loro parti che normalmente si trovano al potenziale di terra garantendo in questo modo l’equipotenzialità fra l’impianto di terra (fig.1) e le masse estranee e consentendo nel contempo di ridurre la resistenza complessiva dell’impianto.   Nell’ambito della protezione contro i contatti indiretti negli impianti elettrici degli edifici civili la Norma CEI 64-8 identifica fondamentalmente due tipi di collegamenti equipotenziali:      Collegamenti equipotenziali principali;       Collegamenti equipotenziali supplementari.      Fig. 1 – Struttura fondamentale di un impianto di terra Pubblicato il: 02/04/2007  Aggiornato al: 02/04/2007

      I collegamenti equipotenziali  2  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.    2.  Collegamenti equipotenziali principali   Sono detti collegamenti equipotenziali principali quando collegano le masse estranee entranti alla base dell’edificio al nodo principale di terra (negli altri casi sono detti supplementari).   I collegamenti equipotenziali principali devono collegare al collettore principale di terra alla base dell’edificio:       Le tubazioni metalliche che alimentano i servizi dell’edificio (acqua e gas, ecc..);       Le eventuali strutture metalliche dell’edificio, le tubazioni dell’impianto di riscaldamento centralizzato e canalizzazioni dell’impianto di condizionamento dell’aria;       Le armature del cemento armato alla base dell’edificio (ove praticamente possibile).       3.  Collegamenti equipotenziali supplementari   Potenziali pericolosi possono essere importati tramite masse estranee. E’ il caso, ad esempio, di tubazioni idriche provenienti da altre abitazioni con impianti elettrici non correttamente protetti. I collegamenti equipotenziali supplementari sono obbligatori solo in particolari ambienti come ad esempio nei locali bagni e docce dove tutte le masse estranee devono essere collegate ai conduttori di protezione del locale.

      I collegamenti equipotenziali  3  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.     4. Dimensioni minime   Non essendo conduttori attivi e non dovendo sopportare correnti di guasto particolarmente elevate, il dimensionamento dipende non tanto dalla portata quanto piuttosto dalla resistenza meccanica del collegamento. Le norme prescrivono delle sezioni minime che devono essere rispettata per questi conduttori distinguendo tra EQP, conduttori equipotenziali principali ed EQS, conduttori equipotenziali supplementari (fig. 2). I collegamenti devono essere effettuati utilizzando appositi morsetti a collare di materiale adatto ad evitare il formarsi di coppie galvaniche che potrebbero favorire la corrosione. Le sezioni minime prescritte per tali collegamenti sono raccolte nella tabella 1.
