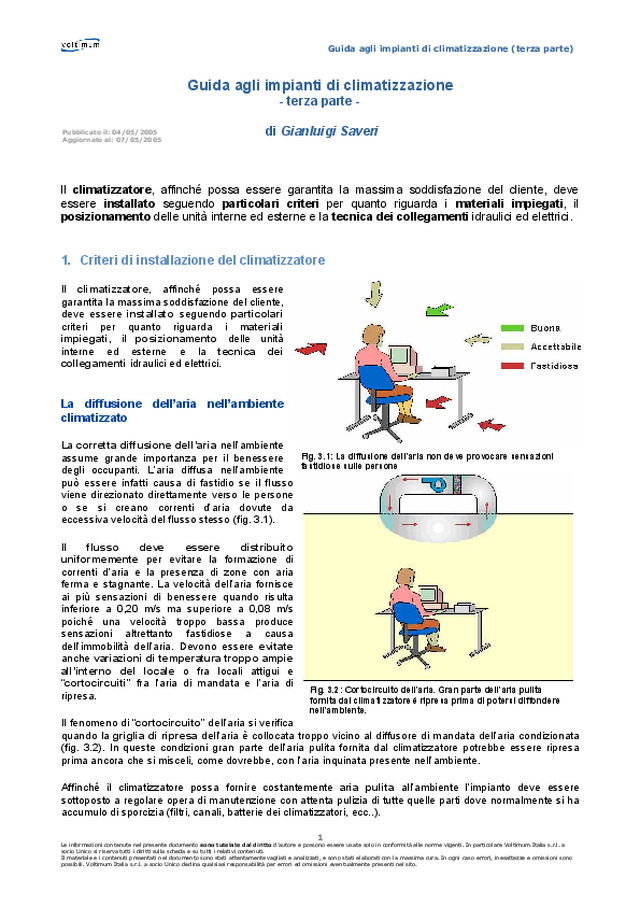

      Guida agli impianti di climatizzazione (terza parte)  1  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.  Guida agli impianti di climatizzazione  - terza parte -      di Gianluigi Saveri      Il  climatizzatore, affinché possa essere garantita la massima soddisfazione del cliente, deve essere  installato seguendo particolari  criteri per quanto riguarda i materiali impiegati, il posizionamento delle unità interne ed esterne e la tecnica dei collegamenti idraulici ed elettrici.       1. Criteri di installazione del climatizzatore    Il  climatizzatore, affinché possa essere garantita la massima soddisfazione del cliente, deve essere installato seguendo particolari criteri per quanto riguarda i materiali impiegati, il posizionamento delle unità interne ed esterne e la tecnica dei collegamenti idraulici ed elettrici.     La diffusione dell’aria nell’ambiente climatizzato    La corretta diffusione dell’aria nell’ambiente assume grande importanza per il benessere degli occupanti. L’aria diffusa nell’ambiente può essere infatti causa di fastidio se il flusso viene direzionato direttamente verso le persone o se si creano correnti d’aria dovute da eccessiva velocità del flusso stesso (fig. 3.1).   Il  flusso deve essere distribuito  uniformemente per evitare la formazione di correnti d’aria e la presenza di zone con aria ferma e stagnante. La velocità dell’aria fornisce ai più sensazioni di benessere quando risulta inferiore a 0,20 m/s ma superiore a 0,08 m/s poiché una velocità troppo bassa produce sensazioni altrettanto fastidiose a causa dell’immobilità dell’aria. Devono essere evitate anche variazioni di temperatura troppo ampie all’interno del locale o fra locali attigui e “cortocircuiti” fra l’aria di mandata e l’aria di ripresa.   Il fenomeno di “cortocircuito” dell’aria si verifica quando la griglia di ripresa dell’aria è collocata troppo vicino al diffusore di mandata dell’aria condizionata (fig. 3.2). In queste condizioni gran parte dell’aria pulita fornita dal climatizzatore potrebbe essere ripresa prima ancora che si misceli, come dovrebbe, con l’aria inquinata presente nell’ambiente.   Affinché il climatizzatore possa fornire costantemente aria pulita all’ambiente l’impianto deve essere sottoposto a regolare opera di manutenzione con attenta pulizia di tutte quelle parti dove normalmente si ha accumulo di sporcizia (filtri, canali, batterie dei climatizzatori, ecc..).   Pubblicato il: 04/05/2005  Aggiornato al: 07/05/2005  Fig. 3.1: La diffusione dell’aria non deve provocare sensazioni fastidiose sulle persone Fig. 3.2: Cortocircuito dell’aria. Gran parte dell’aria pulita fornita dal climatizzatore è ripresa prima di potersi diffondere nell’ambiente.

      Guida agli impianti di climatizzazione (terza parte)  2  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.  2.  Collocazione dell’unità interna    L’unità interna deve essere installata in modo che l’aria diffusa nell’ambiente non dia fastidio alle persone presenti e per questo deve essere direzionata verso zone di transito piuttosto che di sosta (fig. 3.3).   Deve essere evitata l’esposizione diretta ai raggi solari, l’installazione nei pressi di fonti di calore, in luoghi o posizioni molto umidi o bagnati (fig. 3.4), dietro mobili o tendaggi che possano impedire la corretta diffusione dell’aria (fig. 3.5) e in punti del locale dove potrebbe essere amplificato il rumore proveniente dalla macchina (es. angoli).   La superficie della parete di installazione deve essere sufficientemente ampia per permettere il rispetto delle distanze minime dalle pareti e dal soffitto dichiarate dal costrittore, priva di asperità e adatta a sostenere il peso della macchina che deve poter funzionare senza vibrazioni e senza rotture dovute ad una cattiva installazione.   Il  posizionamento deve tener conto anche della possibilità di effettuare i collegamenti dei tubi col minor numero di curve possibili e che l’acqua di condensa che si forma nel normale funzionamento possa fluire facilmente attraverso uno scarico adeguato).   Quando non è possibile effettuare lo scarico della condensa per gravità si utilizza per lo svuotamento una pompa (la pompa potrebbe essere però causa di rumore e per prevenire eventuali fuori servizio della stessa deve essere dotata di dispositivo di sicurezza che intervenga ad interrompere il funzionamento del macchina di condizionamento) e, in caso di allacciamento ad uno scarico di tipo civile, è necessario dotare il tubo della condensa di apposito sifone.   Fig. 3.3: Collocazione dell’unità interna. Per evitare fastidiose sensazioni il flusso dell’aria non deve essere direzionato verso le zone di sosta delle persone  Fig. 3.4 - Rispetto delle distanze minime di installazione indicate dal costruttore (Orieme)

      Guida agli impianti di climatizzazione (terza parte)  3  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.    Oltre a quanto detto nell’installazione dell’unità interna occorre in particolare rispettare le seguenti indicazioni:   1.  La macchina deve essere collocata rispetto pareti e soffitti ad una distanza che permetta di lavorare con  comodità quando si deve chiudere e aprire il coperchio;  2.  Accertarsi che ci sia sufficiente spazio per le manovre di collegamento dei tubi e per approntare lo  scarico della condensa con la giusta pendenza;   3.  Verificare che sia presente una presa per l’alimentazione elettrica e che il circuito di alimentazione  della macchina sia adeguatamente dimensionato e protetto (conduttori con sezione minima adatta alla potenza elettrica della macchina e adeguatamente protetti contro le sovracorrenti, protezione contro i contatti indiretti, ad esempio mediante protezione differenziale opportunamente coordinata con l’impianto di terra nei sistemi di distribuzione di tipo residenziale);   4.  Segnare sul muro mediante apposita dima di foratura i punti di fissaggio della piastra assicurandosi  che la macchina possa essere installata perfettamente “in bolla”;   5.  Agganciare saldamente la macchina alla piastra di fissaggio.     Fig. 3.5 – Modalità di installazione dell’unità interna

      Guida agli impianti di climatizzazione (terza parte)  4  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.  3.  Collocazione dell’unità esterna    La  collocazione ideale dell’unità è all’esterno, in posizione adiacente al locale da condizionare, il più vicino possibile all’unità interna (ad esempio su di un balcone o terrazzo) facendo attenzione a non superare i dislivelli consentiti (fig. 3.6) e di evitare che i tubi di collegamento siano troppo lunghi (fig. 3.7).   L’installazione in luogo chiuso è, per quanto possibile da evitare. Se l’ambiente fosse chiuso si produrrebbe un innalzamento di temperatura progressivo dell’ambiente stesso con conseguente blocco dell’intero sistema.   In estate la posizione migliore in cui collocare l’unità esterna è all’aperto in un punto poco esposto ai raggi solari o a fonti di calore perché la macchina deve cedere all’aria esterna il calore asportato dall’ambiente più quello prodotto dal compressore. L’aria viene aspirata ad una determinata temperatura ed immessa nell’atmosfera riscaldata. Nel periodo invernale invece la collocazione migliore è nel punto più caldo perché la macchina funziona come pompa di calore e l’unità deve sottrarre calore all’aria esterna.   Risulta evidente che la scelta del punto di installazione dovrà essere il risultato di un compromesso che tenga conto delle diverse necessità estive ed invernali. Nei casi in cui non fossero praticabili altre soluzioni e si fosse costretti ad installazioni in luoghi coperti o chiusi bisogna in ogni caso fare in modo che l’unità aspiri aria dall’esterno e scarichi all’esterno l’aria riscaldata.   Per risolvere il problema si possono praticare fori di adeguate dimensioni che si affaccino verso l’esterno e fornire alla macchina un’idonea ventilazione che garantisca lo smaltimento del calore prodotto. In ogni caso sia all’esterno sia all’interno devono esser adottati tutti gli accorgimenti utili a garantire una corretta dispersione del calore evitando quindi di porre ostacoli davanti all’aspirazione o all’espulsione dell’aria (fig. 3.8).   Ad esempio se in uno spazio ristretto devono essere installate più unità esterne occorre fare attenzione che non si verifichino interferenze fra le macchine (fig. 3.9), che possa essere trascurabile la possibilità che si presentino venti dominanti tali da ostacolare la dispersione del calore (fig. 3.10), e che il funzionamento della macchina non possa essere ostacolato nel periodo invernale dalla presenza di neve (fig. 3.11) nel funzionamento in pompa di calore.   In definitiva occorre seguire le seguenti indicazioni:   • Posizionare  l’unità esterna il più vicino possibile all’unità interna;   •  Posizionare l’unità in piano (in “bolla”) e fissarla mediante staffe e gommini antivibranti;   Fig. 3.6 - Non superare i dislivelli consentiti  Fig. 3.7 - Evitare tubi di collegamento troppo lunghi  Fig. 3.8 - Evitare di porre ostacoli davanti all’aspirazione o all’espulsione dell’aria

      Guida agli impianti di climatizzazione (terza parte)  5  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.  • Verificare  la  tenuta del pavimento o della parete, che deve poter sostenere il peso dell’unità e non  deve essere fonte di vibrazioni;   •  Se si utilizzano staffe di sospensione  evitare  di installare la macchina al centro della parete perché potrebbero essere amplificate le eventuali vibrazioni;   •  Evitare di installare le macchine rivolte  verso finestre di abitazioni vicine per evitare che il rumore venga proiettato a distanza e comunque scegliere per l’istallazione un’area dove la mandata d’aria ed il rumore dell’unità non rechino disturbo ai vicini;   •  Evitare installazioni in cavedio o  comunque il luoghi nei quali il rumore possa essere amplificato;   •  Evitare aree esposte direttamente alla  luce del sole (per il funzionamento estivo);   •  Evitare installazioni in vicinanza di fonti  di calore, vapore o gas infiammabili;   •  Evitare zone molto polverose;   •  Proteggere  l’unità  da venti che si  oppongono al flusso dell’aria (ad esempio nelle località marine);   •  Evitare l’ostruzione della mandata e della  ripresa dell’aria;   •  Evitare  in caso di più unità interferenze  d’aria tra le diverse macchine;   •  Garantire  ai lati e dietro la macchina  l’ingresso dell’aria (min. 10 cm);   •  Garantire  lo spazio sufficiente dal lato  attacchi per le operazioni di collegamento;     •  Evitare sgocciolamenti di condensa verso  aree di passaggio porre particolare attenzione agli sbrinamenti delle pompe di calore;   • Scegliere  una  posizione  che consenta di  rispettare gli spazi minimi di montaggio dalle pareti indicati dal costruttore;   • Installare l’unità sollevata da terra per  drenare l’acqua di sbrinamento durante il funzionamento in pompa di calore;   • Verificare la presenza e l’idoneità  dell’alimentazione elettrica;     Fig. 3.9 – Non si devono verificare interferenze fra le macchine  Fig. 3.10 – Fare attenzione alla presenza di venti dominanti  Fig. 3.11 – Scegliere con cura la posizione più adatta all’installazione
