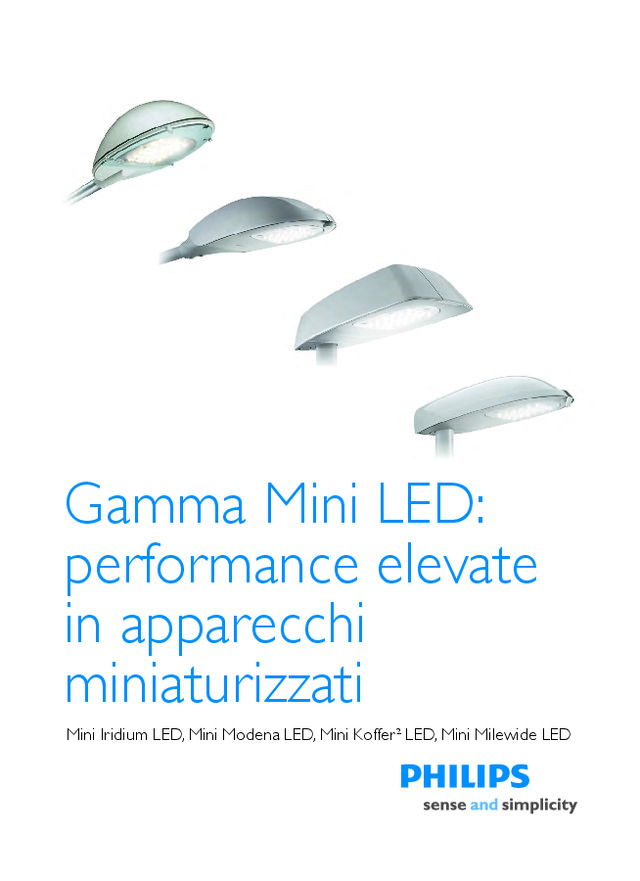

Gamma Mini LED

Mini LED Platform - Guida ai prodotti 2 Esterni Mini LED Platform Mini_Platform_LED_PG_IT_T.indd   2 26-09-2011   09:57:20

Mini LED Platform - Guida ai prodotti 3 Esterni Mini LED Platform Gamma Mini LED - La miglior  soluzione per applicazioni stradali  residenziali Con oltre 30.000 unità già installate sul campo nel corso degli ultimi due anni, gli apparecchi della gamma Mini LED stanno diventando il punto di riferimento per l’illuminazione delle strade residenziali. L’introduzione della nuova generazione di LED consente di massimizzare i risparmi energetici, grazie alla migliore effi cienza e permette una maggiore fl essibilità applicativa, grazie alle nuove ottiche e a opzioni di controllo semplici e funzionali.La modularità della gamma Mini LED consente di aggiornare gli apparecchi in modo rapido e semplice, in qualsiasi momento, semplicemente sostituendo la piastra LED. Grazie alla varietà di forme e design offerte dalle gamma Mini LED (Mini Iridium LED, Mini Koffer² LED, Mini Milewide LED e Mini Modena LED), è possibile scegliere la soluzione che meglio si integra con l’architettura della città e l’aspetto della strada, garantendo sempre le migliori performance. Mini_Platform_LED_PG_IT_T.indd   3 26-09-2011   09:57:41

Mini LED Platform - Guida ai prodotti 4 Esterni Mini LED Platform  Green line   Economy line  Vantaggi Massimo risparmio energetico Minor investimento iniziale Efficienza sorgente (lm/W) fino a 125 lm/W fino a 116 lm/W  LER - Efficienza apparecchio (lm/W)   fino a 87 lm/W   fino a 85 lm/W  Potenza complessiva max 29 W   max 41 W  Flusso luminoso residuo a 60.000 ore   L90   L85  Distribuzione fotometrica  Ottica MSO (Medium Street Optic, Ottica per strade medie 6 m larghezza)   Ottica WSO (Wide Street Optic, Ottica per strade larghe 6 m larghezza)   Ottica MSO (Medium Street Optic, Ottica per strade medie 6 m larghezza)   Ottica WSO (Wide Street Optic, Ottica per strade larghe 6 m larghezza)  Temperatura di colore      Bianco caldo (3000 K)  Bianco neutro (4000 K)  Bianco freddo (5700 K)   Bianco caldo (3000 K)  Bianco neutro (4000 K)  Bianco freddo (5700 K)    Classe di  illuminazione ME4b     Classe di  illuminazione ME5     Classe di  illuminazione S3     Classe di  illuminazione S4     Classe di  illuminazione S5     Classe di  illuminazione S6    Lave ≥ 0,75 cd/m², Ui ≥ 0,4   Lave ≥ 0,5 cd/m², Ui ≥ 0,4   7,5 lux ≤ Eave ≤ 11,25 lux   5 lux ≤ Eave ≤ 7,5 lux   3 lux ≤ Eave ≤ 4,5 lux   2 lux ≤ Eave ≤ 3 lux    Larghezza strada (M)    Mini LED Generazione 2: massimo risparmio  energetico e maggiori applicazioni Gli apparecchi Mini LED Generazione 2, offrono la stessa fl essibilità di scelta che caratterizza i prodotti LEDGINE (2 serie: GreenLine e EcoLine) ed un effi cienza quasi allo stesso livello: Le ottiche a doppio menisco sono state ri-progettate per aumentare notevolmente le possibilità di applicazione, consentendo di utilizzare gli apparecchi Mini LED in tutte le principali confi gurazioni per strade e zone residenziali. L’altezza di installazione è compresa tra 3,5 m e 6 m. 1° generazione piattaforma Mini LED Possibilità di applicazione della Gamma Mini LED Generazione 2. 2 3 4 5 6 7 8 9 10 11 12 WW WSO WW MSO WW MSO WW MSO WW WSO WW WSO WW MSO WW WSO NW & CW WSO NW & CW MSO NW & CW WSO NW & CW WSO NW & CW MSO NW & CW MSO NW & CW WSO NW & CW WSO NW & CW MSO NW & CW WSO Mini_Platform_LED_PG_IT_T.indd   4 26-09-2011   09:57:57

Mini LED Platform - Guida ai prodotti 5 Esterni Mini LED Platform Mini LED Generazione 2: più possibilità di controllo e  gestione In un buon impianto di illuminazione è prevista la regolazione del livello luminoso, in modo da avere la luce giusta dove e quando serve.  Il controllo dinamico dell’illuminazione è una funzionalità utilissima per ridurre il consumo energetico senza compromettere uniformità dell’illuminazione e la sicurezza. Il nuovo driver elettronico della Gamma Mini LED permette diverse possibilità di controllo. Emissione luminosa costante (CLO, Constant Light Output) La funzionalità CLO è stata integrata all’interno dell’alimentatore, e permette di controllare il decadimento del flusso luminoso dei LED nell’arco della vita utile dell’apparecchio.  In tal modo, è possibile ottenere ulteriori risparmi energetici fino al 15%, senza alcuna modifica nei livelli di illuminazione richiesti. Lumistep Lumistep è un sistema automatico di regolazione del flusso che può facilmente rendere possibile un risparmio energetico del 20%. E’ possibile scegliere diversi livelli (dal 33% al 75% del flusso) ed intervalli di regolazione (da 6 ore a 10 ore in regolazione). Questi parametri sono preimpostati in fabbrica.  Regolazione tramite Regolatore di Flusso Questa nuova funzione consente di regolare la luce in funzione della tensione di rete di ingresso. In questo modo è possibile integrare apparecchi di illuminazione a LED in impianti esitenti con Regolatore di Flusso o di utilizzare questa funzionalità in impianti nuovi per controllare gruppi di punti luce a un prezzo competitivo. Telegestione Il nuovo alimentatore elettronico utilizzato negli apparecchi Mini LED Generazione 2 permette la regolazione del flusso tramite segnale esterno 1-10 V, e consente di collegare sistemi di telegestione. L’interfaccia di controllo OLC (Outdoor Luminaire Controller) può essere installato nel palo. Questo sistema di controllo permette di gestire o monitorare in modo indipendente ogni singolo punto luce.  8 hr 10 hr 17:00 hr 20:00 hr 0:00 hr 6:00 hr 7:00 hr 7566 50 30 6 hr % 100% 30% 240 V 215 V 170 V Lumistep: funzione automatica  di regolazione del flusso. Schema di regolazione del livello tramite Regolatore di Flusso Risparmio  energetico del flusso  totale 3. Punto di spegnimento 2. Punto intermedio 1. Punto di accensione Livello di  illuminazione Tensione di Rete Risparmio energetico Mini_Platform_LED_PG_IT_T.indd   5 26-09-2011   09:58:06

Mini LED Platform - Guida ai prodotti 6 Esterni Mini LED Platform 4000 3500 3000 2500 2000 1500 1000 500 0 3,462 1,115 2,346 1,981 4000 3500 3000 2500 2000 1500 1000 500 0 3,462 1,036 1,525 1,392 W/km W/km H = 6 m Migliori performance e TCO  Gamma Mini LED in un caso reale: • Classe di illuminazione: S4 (5 lux ≤ Eave ≤ 7,5 lux)• Carreggiata: singola• Numero di corsie: 2• Marciapiedi su entrambi i lati Un’amministrazione comunale  ha richiesto l’intervento di un installatore per rinnovare il vecchio impianto con lampade a mercurio HPL  80 W di classe S4. La configurazione esistente prevedeva un’altezza di installazione di 6 metri e una interdistanza di 26 metri. Abbiamo preso in considerazione due scenari diversi: • Scenario 1: sostituzione diretta dei vecchi  apparecchi  con Iridium SGS252 SON-T 50 W, Mini Iridium SGS451 CPO-TW 45 W e il Nuovo  Mini LED GRN29-2S/740. • Scenario 2: nuova installazione, con ottimizzazione della  interdistanza  per ognuno degli apparecchi proposti: Iridium SGS252 SON-T 50 W, Mini Iridium SGS451 CPO-TW 45 W e Nuovo  Mini LED GRN29-2S/740. Con gli apparecchi della Gamma Mini LED Generazione 2 si ottiene un risparmio energetico fino al 70% rispetto a un’installazione obsoleta HPL. La stessa soluzione è fino al 50% più efficiente di un apparecchio con SON-TPP in un caso di retrofit, e del 30% in caso di una nuova installazione. Scenario 1: Consumo energetico Gamma Mini LED Generazione 2 rispetto a soluzione convenzionale (installazione retrofit). Scenario 2: Consumo energetico Gamma Mini LED Generazione 2 rispetto a soluzione convenzionale (nuova installazione). GRN29-25/740 MSO Aggiornamento piattaforma  Mini LED HPL-N 80W HPL SGS203 SON TPP50W Iridium SGS252 CPO TW45W Mini Iridium SGS451 GRN29-25/740 MSO Aggiornamento piattaforma  Mini LED HPL-N 80W HPL SGS203 SON TPP50W Iridium SGS252 CPO TW45W Mini Iridium SGS451 1 m S max a seconda della sorgente luminosa W = 6 m Mini_Platform_LED_PG_IT_T.indd   6 26-09-2011   09:58:28

Mini LED Platform - Guida ai prodotti 7 Esterni Mini LED Platform Specifiche Principali Grado IP IP66 Resistenza meccanica  IK07 Tensione di alimentazione nominale 230 V - 50/60 Hz Classe d’isolamento II (Classe I a richiesta) Ottiche PMMA Corpo Alluminio Colori standard:• Mini Iridium LED Grigio (RAL 7035) • Mini Koffer² LED Grigio (RAL 7035) • Mini Milewide LED Grigio RAL9006 testurizzato • Mini Modena LED Grigio argento Apertura dell’apparecchio:• Mini Iridium LED Apertura verso il basso • Mini Koffer² LED Apertura verso il basso • Mini Milewide LED Apertura verso l’alto • Mini Modena LED Apertura verso il basso Altezza di installazione da 3,5 a 6 m Opzioni Colori RAL o AKZO NOBEL Sistemi di Controllo Emissione luminosa costante  (CLO, Constant Light Output)LumistepDriver per Regolatore di FlussoDriver regolabile con ingresso analogico 1-10 VDynadimmer (Q3/2011)Telegestione con antenna RF (Q3/2011) Installazione Tilt installazione testa-palo  10° Diametro palo (testa-palo) 60 e 76 mm Attacco laterale 34 - 48 mm Fissaggio 1 vite M10 Installazione Attacco laterale 48 mm Fissaggio 2 viti M10 Installazione Attacco laterale 48 mm Fissaggio 2 viti M10 Installazione Tilt installazione testa-palo  10° Diametro palo (testa-palo) 60 e 76 mm Attacco laterale 34 - 48 mm Fissaggio 1 vite M10 488 167 234 Specifiche tecniche Mini Iridium LED Mini Modena LED Mini Milewide LED Mini Koffer² LED Mini_Platform_LED_PG_IT_T.indd   7 26-09-2011   09:58:36

© 2011 Koninklijke Philips Electronics N.V.  Tutti i diritti riservati. È vietata la riproduzione integrale o parziale senza il preventivo consenso scritto del proprietario del copyright. Le informazioni  riportate nel presente documento non fanno parte di nessuna offerta o contratto, si ritengono accurate e affidabili e possono essere modificate senza  preavviso. L’editore declina ogni responsabilità per qualsivoglia conseguenza derivante dal loro uso. La pubblicazione del presente documento non  trasferisce né implica alcuna licenza di sfruttamento di brevetti o altri diritti di proprietà industriale o intellettuale. Numero d’ordine del documento: 3222 635 69154 07/2011 Dati soggetti a modifiche. www.philips.com/catalog  Mini_Platform_LED_PG_IT_T.indd   8 26-09-2011   09:58:36
