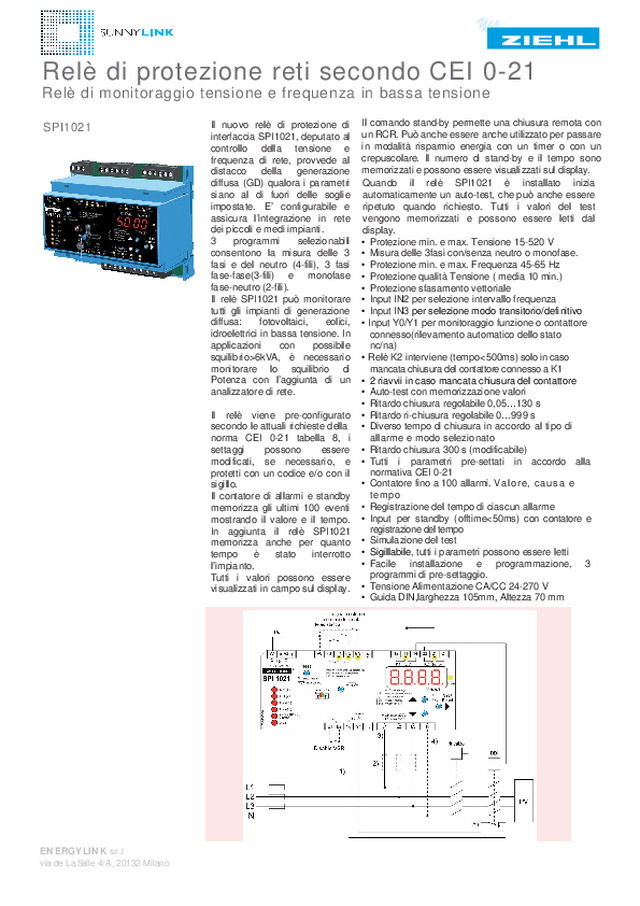

  ENERGYLINK s.r.l via de La Salle 4/A, 20132 Milano    Relè di protezione reti secondo CEI 0-21   Relè di monitoraggio tensione e frequenza in bassa tensione      SPI1021                                                                  Il  nuovo  relè  di  protezione  di interfaccia SPI1021, deputato al controllo  della  tensione  e  frequenza  di  rete,  provvede  al distacco  della  generazione  diffusa (GD) qualora i parametri siano  al  di  fuori  delle  soglie impostate.  E’  configurabile  e assicura  l’integrazione  in  rete dei piccoli e medi impianti. 3  programmi  selezionabili  consentono  la  misura  delle  3 fasi  e  del  neutro  (4-fili),  3  fasi fase-fase(3-fili)  e  monofase  fase-neutro (2-fili). Il  relè  SPI1021  può  monitorare tutti  gli  impianti  di  generazione diffusa:  fotovoltaici,  eolici,  idroelettrici in bassa tensione. In applicazioni  con  possibile  squilibrio 6kVA,  è  necessario monitorare  lo  squilibrio  di  Potenza  con  l’aggiunta  di  un analizzatore di rete.     Il  relè  viene  pre-configurato secondo le attuali richieste della  norma  CEI  0-21  tabella  8,  i settaggi  possono  essere  modificati,  se  necessario,  e protetti con un codice e/o con il sigillo.   Il  contatore  di  allarmi  e  standby memorizza  gli  ultimi  100  eventi mostrando  il  valore  e  il  tempo. In  aggiunta  il  relè  SPI1021 memorizza  anche  per  quanto tempo  è  stato  interrotto  l’impianto. Tutti  i  valori  possono  essere visualizzati in campo sul display.    Il comando stand-by permette una chiusura remota con un RCR. Può anche essere anche utilizzato per passare in  modalità  risparmio  energia  con  un  timer  o  con  un crepuscolare.  Il  numero  di  stand-by  e  il  tempo  sono memorizzati e possono essere visualizzati sul display.   Quando  il  relè  SPI1021  è  installato  inizia  automaticamente un auto-test, che può anche essere ripetuto  quando  richiesto.  Tutti  i  valori  del  test vengono  memorizzati  e  possono  essere  letti  dal display.    •  Protezione min. e max. Tensione 15-520 V   •  Misura delle 3fasi con/senza neutro o monofase.   •  Protezione min. e max. Frequenza 45-65 Hz   •  Protezione qualità Tensione ( media 10 min.)  •  Protezione sfasamento vettoriale   •   Input IN2 per selezione intervallo frequenza   •  Input IN3  per selezione modo transitorio/definitivo  •  Input Y0/Y1 per monitoraggio funzione o contattore  connesso(rilevamento automatico dello stato nc/na)   •  Relè K2 interviene (tempo 500ms) solo in caso  mancata chiusura del contattore connesso a K1   •  2 riavvii in caso mancata chiusura del contattore •  Auto-test con memorizzazione valori   •  Ritardo chiusura regolabile 0,05…130 s   •  Ritardo ri-chiusura regolabile 0…999 s   •  Diverso tempo di chiusura in accordo al tipo di allarme e modo selezionato   •  Ritardo chiusura 300 s (modificabile)   •  Tutti  i  parametri  pre-settati  in  accordo  alla normativa CEI 0-21   •   Contatore fino a 100 allarmi. Val or e, c aus a  e t em po   •  Registrazione del tempo di ciascun allarme  •  Input  per  standby  (offtime 50ms)  con  contatore  e registrazione del tempo   •  Simulazione del test   •  Sigillabile , tutti i parametri possono essere letti   •  Facile  installazione  e  programmazione,  3  programmi di pre-settaggio.   •  Tensione Alimentazione CA/CC 24-270 V   •  Guida DIN,larghezza 105mm, Altezza 70 mm

  ENERGYLINK s.r.l via de La Salle 4/A, 20132 Milano    Dati Tecnici SPI1021     Alimentazione     Tensione Alimentazione  CA/CC 24-270V, 0/40...70Hz,  5VA CC: 20,4...297V, CA: 20,4...297V  Buffer 5 secondi senza tensione ausiliaria  Esterno (i.e ABB CP-B)  Uscite     Relè Uscita  2 contatti in scambio  Valori Tensione     Tensione fase-fase  CA 15...530 V (  5 V display 0)   Intervallo Tensione fase-fase  CA 15...520 V  Tensione fase-neutro  CA 10...310 V (  5 V display 0)   Intervallo Tensione fase-neutro  CA 15...300 V  Metodo misurazione  true RMS  Isteresi  regolabile 1,0...99,9 V  Precisione (con neutro)  ±0,6% del valore misurato  Precisione (senza neutro)  ±0,8% del valore misurato  Accuratezza display  100V: ±1 digit (risoluzione 1 V) -  100V: ±1 digit (risoluzione 0,1 V)  Tipo di collegamento  3-fasi con / senza neutro, mono-fase  Ritardo in Chiusura (dAL)  regolabile 0,05 (± 15ms)...130,0 s   Ritardo in Richiusura (doF)  regolabile 0 (= 40ms)...999 s  Valori Frequenza     Intervallo di funzionamento  40...70 Hz  Intervallo di programmazione  45,00...65,00 Hz  Isteresi  0,05...10,00 Hz  Precisione Misura  ± 0,01 Hz ± 1 digit  Ritardo in Chiusura (dAL)   regolabile 0,05 (± 15ms)...130,0 s   Ritardo in Richiusura (doF)  regolabile 0 (= 40ms)...999 s  Sfasamento     Intervallo di funzionamento  0...45,0°  Intervallo di programmazione  2,0...20,0°  Ritardo in Chiusura (dAL)    50 ms  Ritardo in Richiusura (doF)  regolabile 3...240 s   Ritardo a Us on  regolabile 2...20 s  Ingressi digitali (INx)     Tensione Chiusura + U  CC 15...37 V  Corrente INx   3 mA  Ingressi contatto Feedback     Tensione Chiusura Y0...Y1/2  CC 15...35 V  Corrente Y1   3 mA  Tempo chiusura contatti  regolabile 0,5...99,0 s  Dati meccanici     Dimensioni (h x w x d)  DIN-rail 6 moduli - 90 x 105 x 69 mm, altezza montaggio 70 mm  Cablaggio  Cavo - 1 x 4 mm2 , Capocorda – 1 x 2,5 mm2  Grado Protezione  Involucro IP30 – Terminali IP20  Tipo di montaggio  DIN-rail 35 mm secondo EN 60 715 o viti M4 ca.   Peso  250 g
