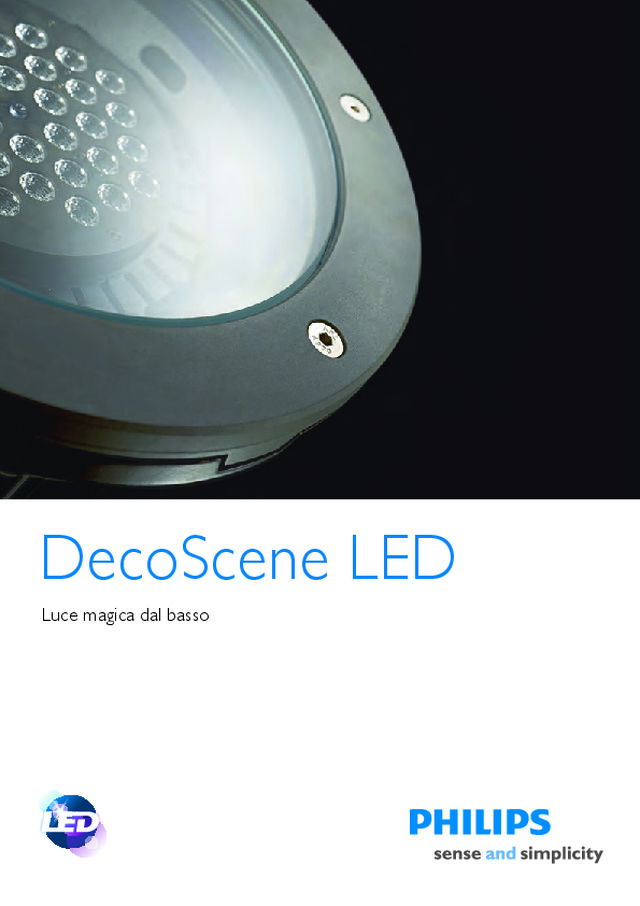

DecoScene LED

DecoScene LED - Guida del prodotto 2 Esterni DecoScene LED Parchi e giardini a Chaumont-sur-Loire, Francia Progetto illuminotecnico: Neo Light

DecoScene LED - Guida del prodotto 3 Esterni DecoScene LED  Che si tratti di illuminare un’opera architettonica o di creare effetti d’accento, per la maggior parte dei progettisti, l’apparecchio ideale deve essere invisibile. Grazie al corpo ad incasso, i proiettori con montaggio a terra sono gli apparecchi che più si avvicinano a questa situazione ideale. DecoScene LED è stato concepito per offrire un effetto ottimale di illuminazione verso l’alto, dall’illuminazione a proiezione ad alta potenza, agli effetti più discreti come l’illuminazione d’accento. L’esclusiva ottica collimatrice offre un’emissione luminosa uniforme e garantisce un miscelamento ottimale del colore. I corpi quadrati e rotondi si integrano perfettamente nella pavimentazione, nel cemento o nell’erba, con la superficie non sporgente e una presenza discreta durante il giorno. La combinazione della più recente tecnologia LED e delle migliori ottiche di  qualità rende DecoScene LED una soluzione totalmente flessibile: facile da installare in qualsiasi luogo e in grado di creare un effetto di illuminazione perfetto. DecoScene LED -  Luce magica dal basso

DecoScene LED - Guida del prodotto 4 Esterni DecoScene LED DecoScene LED è stato sviluppato con il medesimo concetto intelligente, modulare, della gamma originale per lampade tradizionali. DecoScene LED non solo offre incredibili performance di illuminazione, che animano la scena notturna e garantiscono una presenza elegante e discreta di giorno, ma è anche in grado di resistere a condizioni impegnative di installazione. Soddisfa i requisiti più severi e può essere installato nelle applicazioni a contatto con terra e acqua. In breve, DecoScene LED abbina le nuove tecnologie LED a un concetto di prodotto comprovato. DecoScene LED è disponibile in due dimensioni e due formati: rotondo per l’installazione in terra e cemento e quadrato per l’installazione in pavimentazioni  Comprovato design del  prodotto  Forma desiderata,  ovunque si voglia

DecoScene LED - Guida del prodotto 5 Esterni DecoScene LED  Per garantire il grado di protezione IP67 e che l’acqua non penetri nel prodotto, la versione statica piccola (BBP621) di DecoScene LED è fornita precablata, mentre nella versione grande (BBP623)  la morsettiera elettrica è inserita in una scatola di connessione separata. Non è necessario accedere al corpo principale per collegare il prodotto.Una classe IP elevata richiede una buona “respirazione”, pertanto una membrana assicura lo scambio con l’esterno. DecoScene LED è stato ottimizzato per facilitare l’installazione. Il tubo da incasso è sempre fornito con una copertura che evita che polvere o cemento entrino nel prodotto, oltre a garantire la sicurezza del sito. Quando il cemento è asciutto, la copertura può essere facilmente rimossa per l’istallazione dell’apparecchio. Un’indicazione di direzione, posto sulla copertura, aiuta l’installatore a orientare correttamente il tubo da incasso. Prima di collocare il tubo da incasso nel terreno, è importante posizionare del pietrisco sul fondo del foro per garantire un adeguato drenaggio. Per la versione piccola, si raccomanda di non rimuovere il cavo fornito con il prodotto. La connessione all’alimentazione per la versione grande è effettuata tramite la scatola di connessione separata. Due pressacavi rendono possibile il collegamento elettrico continuo. Quando l’apparecchio DecoScene LED è in posizione, il puntamento del fascio può essere facilmente regolato ruotando e fissando l’ottica. Una volta posizionato il vetro, una guida aiuta a chiudere il prodotto e ad assicurarsi che le viti di fissaggio siano adeguatamente allineate. Nella versione piccola, il driver è integrato nel corpo principale, mentre nella versione grande si trova in una scatola separata fissata sotto il corpo principale. Se è richiesta un’altezza ridotta, la scatola driver può essere posizionata accanto al corpo principale utilizzando un apposito tubo a incasso (solo su richiesta). DecoScene LED è disponibile con un’unità alimentatore di classe I o II. Il tubo da incasso è realizzato in plastica per la versione piccola e in metallo per quella grande, in modo da garantire la migliore dispersione termica possibile. Per la versione grande, il tubo a incasso è disponibile anche in forma a L, per installare la scatola alimentatore accanto al prodotto (solo su richiesta). Grado di protezione IP67 Facile intallazione Unità driver Tubo da incasso

DecoScene LED - Guida del prodotto 6 Esterni DecoScene LED DecoScene LED offre diversi accessori per modificare l’effetto di illuminazione, migliorare il miscelamento del colore, garantire sicurezza ottimale per i pedoni, o semplicemente per motivi estetici.  Oltre al vetro trasparente tradizionale, è disponibile anche un vetro satinato, per attenuare il fascio delle versioni monocromatiche e creare una luce diffusa e uniforme.Il vetro satinato viene fornito come standard per le versioni dinamiche RGB o bianco regolabile (TWH), poiché rende possibile un miscelamento ottimale del colore. In questo caso non è un accessorio. Quando i prodotti vengono utilizzati nelle aree pedonali, il vetro antiscivolo costituisce un’opzione di sicurezza in alternativa al vetro trasparente. Influirà inoltre sull’effetto di illuminazione attenuando il fascio. Per motivi estetici può essere selezionato un elegante telaio rotondo in acciaio inossidabile. Se DecoScene LED viene installato in una pavimentazione, è disponibile anche una copertura decorativa quadrata. In tal caso, il tubo a incasso verrà fornito con la copertura quadrata, in modo che l’accessorio decorativo rimanga livellato con il marciapiede. Accessori

DecoScene LED - Guida del prodotto 7 Esterni DecoScene LED  La nuova gamma DecoScene LED è conforme alla norma CEI 60598-2-13. Garantisce una temperatura del vetro frontale inferiore a 50°C in tutte le circostanze, grazie all’uso della tecnologia LED abbinata a una gestione termica efficace del sistema ottico e del corpo principale. I LED sono fissati su una semisfera, per garantire sempre un contatto eccellente con il corpo principale. La semisfera su cui viene fissata la piastra LED e le ottiche, offre la massima flessibilità di installazione. Il blocco ottico può essere inclinato fino a  un massimo di 20°. Dopo averla regolata, l’ottica viene fissata con due viti. Bassa temperatura del vetro frontale Performance ottiche

DecoScene LED - Guida del prodotto 8 Esterni DecoScene LED • BBP621 15xLED/HB• Bianco neutro 4000 K• Bianco caldo 2700 K• Versioni monocromatiche: rosso, blu o verde (ambra su richiesta)• Versioni  bianco regolabile (TWH) e RGB 12° (NB) 24° (MB) 40° (WB) Bianco caldo 2700 KEmissione lumen apparecchio : 1104 lm Bianco neutro 4000 KEmissione lumen apparecchio : 1369 lm Bianco caldo 2700 KEmissione lumen apparecchio : 1089 lm Bianco neutro 4000 KEmissione lumen apparecchio : 1350 lm Bianco caldo 2700 KEmissione lumen apparecchio : 1058 lm Bianco neutro 4000 KEmissione  lumen apparecchio : 1312 lm Performance ottiche -  DecoScene LED BBP621 = max I 2 / 1 , o -6 o 6 o = 13786 cd/1000 lm, 0 max I (cd/1000 lm ) 0 3000 6000 9000 12000 15000 -50 o -30 o -10 o 10 o 30 o 50 o J K K-J Vertical L-M Horizontal = max I 2 / 1 , o -12 o 12 o = 4241 cd/1000 lm, 0 max I (cd/1000 lm ) 0 1000 2000 3000 4000 5000 -50 o -30 o -10 o 10 o 30 o 50 o J K K-J Vertical L-M Horizontal = max I 2 / 1 , o -20 o 20 o = 1574 cd/1000 lm, 0 max I (cd/1000 lm ) 0 400 800 1200 1600 2000 -50 o -30 o -10 o 10 o 30 o 50 o J K K-J Vertical L-M Horizontal Verticale Orizzontale Verticale Orizzontale Verticale Orizzontale

DecoScene LED - Guida del prodotto 9 Esterni DecoScene LED  • BBP623 34xLED/HB• Bianco caldo 2700 K• Bianco neutro 4000 K• Versioni monocromatiche: rosso, blu o verde (ambra su richiesta)• Versioni  bianco regolabile (TWH) e RGB 12° (NB) 24° (MB) 40° (WB) -10°/9° : 2x40° (A) Bianco caldo 2700 KEmissione lumen apparecchio : 2570 lm Bianco neutro 4000 KEmissione  lumen apparecchio : 3187 lm Bianco caldo 2700 KEmissione lumen apparecchio : 2536 lm Bianco neutro 4000 KEmissione lumen apparecchio : 3145 lm Bianco caldo 2700 KEmissione  lumen apparecchio : 2467 lm Bianco neutro 4000 KEmissione  lumen apparecchio : 3060 lm Bianco caldo 2700 KEmissione lumen apparecchio : 2470 lm Bianco neutro 4000 KEmissione  lumen apparecchio : 3064 lm Oltre all’illuminazione d’accento, DecoScene LED BBP623 consente di illuminare le facciate in modo uniforme con una piastra ottica appositamente progettata per le applicazioni wall-washing. Performance ottiche -  DecoScene LED BBP623 = max I 2 / 1 , o -6 o 6 o = 14246 cd/1000 lm, 0 max I (cd/1000 lm ) 0 3000 6000 9000 12000 15000 -50 o -30 o -10 o 10 o 30 o 50 o J K K-J Vertical L-M Horizontal = max I 2 / 1 , o -12 o 12 o = 4382 cd/1000 lm, 0 max I (cd/1000 lm ) 0 1000 2000 3000 4000 5000 -50 o -30 o -10 o 10 o 30 o 50 o J K K-J Vertical L-M Horizontal = max I 2 / 1 , o -20 o 20 o = 1626 cd/1000 lm, 0 max I (cd/1000 lm ) 0 400 800 1200 1600 2000 -50 o -30 o -10 o 10 o 30 o 50 o J K K-J Vertical L-M Horizontal = max I 2 / 1 , o -10 o 9 , o -40 o 40 o = 1125 cd/1000 lm, 0 max I (cd/1000 lm ) 0 300 600 900 1200 1500 -50 o -50 o -30 o -30 o -10 o -10 o 10 o 10 o 30 o 30 o 50 o 50 o J K M L K-J Vertical L-M Horizontal Verticale Orizzontale Verticale Orizzontale Verticale Orizzontale Verticale Orizzontale

DecoScene LED - Guida del prodotto 10 Esterni DecoScene LED Parchi e giardini a Chaumont-sur-Loire, Francia Progetto illuminotecnico: Neo Light

DecoScene LED - Guida del prodotto 11 Esterni DecoScene LED  DecoScene LED - Guida del prodotto 10 Esterni DecoScene LED DecoScene LED - Guida del prodotto 11 Esterni DecoScene LED  • Bianco caldo: disponibile in modalità statica o dinamica (tramite  protocollo DMX/RDM), l’opzione da 2700 K offre una luce di colore bianco dorato che può risultare di grande effetto quando utilizzata su materiali come pietra o mattoni. • Bianco neutro: disponibile in modalità statica o dinamica (tramite  protocollo DMX/RDM), l’opzione da 4000 K offre una potente luce di colore bianco che può risultare particolarmente adatta quando utilizzata su materiali come il cemento o sulla vegetazione. • Bianco regolabile, chiamata anche versione TWH: basata su un  sistema a 3 canali con LED da 2700, 4000 e 6500 K, questa versione consente di ottenere con precisione la tonalità di colore bianco necessaria per un’applicazione specifica. La guida riportata di seguito mostra le diverse temperature di colore in funzione dei valori di input. A emissione massima, la temperatura di colore è di circa 4100 K. Per un miscelamento perfetto del colore, questa versione è sempre fornita con un vetro satinato, anziché con il vetro trasparente tradizionale. Bianco caldo, 2700 K Bianco neutro, 4000 K DecoScene LED: la qualità del bianco DecoScene LED offre una scelta di tre versioni di LED bianchi: Bianco caldo2700 K Bianco neutro4000 K Alternativa: quando i LED sono accesi a massima potenza, la CCT risultante è di circa 4100 K con un flusso luminoso dalle 2,6 alle 2,75 volte superiore rispetto a un’opzione in puro bianco neutro da 4000 K. Bianco freddo6500 K Bianco caldo, 2700 KBianco neutro, 4000 KBianco freddo, 6500 K

DecoScene LED - Guida del prodotto 12 Esterni DecoScene LED DecoScene LED - Guida del prodotto 12 Esterni DecoScene LED DecoScene LED - Guida del prodotto 13 Esterni DecoScene LED  DecoScene LED: colori potenti Il colore saturo dei LED trasformerà il colore naturale del materiale, creando un intenso effetto di saturazione. Il flusso luminoso della luce colorata è più basso rispetto a quella bianca. Questo determina conclusioni errate sul numero di prodotti richiesti. L’occhio umano è molto più sensibile alla luce colorata. Inoltre, la percezione della luminosità varia da un colore all’altro. Siamo partiti da questa analisi per stabilire come raggruppare i LED all’interno di DecoScene LED. In tutti i nostri proiettori RGB, si troveranno più LED blu rispetto a quelli rossi o verdi. Ecco tutte le configurazioni dei nostri LED:BBP621: 5 x rosso - 3 x verde - 7 x bluBBP623: 12 x rosso - 6 x verde - 16 x blu Con questo approccio, il flusso luminoso di ogni singolo colore è abbastanza simile. Quando si miscelano tutti i colori a emissione massima, si ottengono le seguenti coordinate di colore:x = 0,240 - y = 0,170Quindi, per ottenere un bianco puro, i livelli dovranno essere adattati. Per un bianco con una CCT vicino a 4000 K (x = 0,365 - y = 0,295), il verde può rimanere su circa il 100%, mentre rosso e blu devono essere adattati su circa l’82% e il 19% rispettivamente.Per altre combinazioni, la guida riportata di seguito mostra diverse combinazioni di colore in funzione dei valori di input. Per un miscelamento perfetto del colore, questa versione è sempre fornita con un vetro satinato, anziché con il vetro trasparente tradizionale. Il giallo si ottiene mescolando rosso e verde Il ciano si ottiene mescolando verde e blu Il magenta si ottiene mescolando rosso e blu

DecoScene LED - Guida del prodotto 13 Esterni DecoScene LED  Carrières du Hainaut, Soignies, Belgio Workshop su LED e materiali con la Hogeschool Sint-Lukas di Bruxelles Progetto illuminotecnico:  Floor Loos (studente)

DecoScene LED - Guida del prodotto 14 Esterni DecoScene LED DecoScene LED - Guida del prodotto 14 Esterni DecoScene LED DecoScene LED - Guida del prodotto 15 Esterni DecoScene LED  Tipo Colori Temperature di colore Verde Blu Rosso RGB Bianco caldo Bianco neutro Bianco regolabile BBP621 • 1110 lm• 26,6 W• 41,7 lm/W • 513 lm• 26,2 W• 20,3 lm/W • 719 lm• 17,8 W• 40,4 lm/W • 623 lm• 24,8 W• 25,1 lm/W • 1104 lm• 28,0 W• 39,4 lm/W • 1367 lm• 28,0 W• 48,8 lm/W • 1040 lm• 28,0 W• 37,1 lm/W BBP623 • 2516 lm• 52,1 W• 48,3 lm/W • 1204 lm• 50,9 W• 23,6 lm/W • 1630 lm• 36,8 W• 44,3 lm/W • 1387 lm• 48,4 W• 28,7 lm/W • 2503 lm• 54,0 W• 46,4 lm/W • 3098 lm• 54,0 W• 57,4 lm/W • 2358 lm• 54,0 W• 43,7 lm/W Effetti di colore con DecoScene LED Questa pagina fornisce alcuni dati tecnici sull’illuminazione per ogni configurazione dei proiettori: vengono specificate flusso luminoso, consumo energetico ed efficienze degli apparecchi.Tutti i valori seguenti si applicano a una configurazione con l’angolo più stretto del fascio e un vetro trasparente (quando disponibile).

DecoScene LED - Guida del prodotto 15 Esterni DecoScene LED  Giardini Orangerie a Strasburgo, Francia Progetto illuminotecnico:  L’Acte Lumière

DecoScene LED - Guida del prodotto 16 Esterni DecoScene LED  DecoScene LED - Guida del prodotto    16  Esterni   DecoScene LED   DecoScene LED - Guida del prodotto    17  Esterni   DecoScene LED    Modello   Tipo di interruttore automatico principale    B10A     B16A     C10A     C16A    BBP621   13   22   22   37   BBP623   13   22   22   37  DecoScene LED: installazione Numero di apparecchi  DecoScene LED per interruttore automatico principale Tutti gli apparecchi DecoScene LED devono essere collegati a un’alimentazione protetta. Il numero di apparecchi DecoScene LED che è possibile collegare, dipende dagli interruttori automatici utilizzati. I dati mostrati di seguiti possono essere utilizzati per stabilire il consumo energetico massimo dell’installazione. La corrente di spunto di DecoScene LED è superiore alla corrente nominale, pertanto è necessario applicare un margine di sicurezza al calcolo. Questo dipenderà dalle caratteristiche dell’interruttore automatico utilizzato. Corrente di spunto: 35 A / 350 µs Impostazione controllo e rete DMX/RDM Con il protocollo DMX512 è possibile controllare l’emissione luminosa di ogni proiettore DecoScene LED (intensità e colore). Ad esempio, creare una lenta modifica del colore o rapide scene dinamiche. Inoltre, la gamma DecoScene LED supporta il protocollo RDM (Remote Device Management). Questo consente di configurare l’intera installazione DecoScene LED in remoto da un singolo punto.Utilizzando uno Smart Jack PRO, è possibile impostare l’indirizzo di avvio DMX di ogni apparecchio. DMX/RDM è necessario solo per configurare ogni proiettore. Si può utilizzare qualsiasi controller DMX512. Funzionamento del controllo DMX In un’installazione con controllo DMX, è presente un controller che invia comandi a tutti gli apparecchi per illuminazione collegati.Da questa impostazione dell’indirizzo di avvio, l’apparecchio deriva il livello di intensità richiesto di ogni colore LED.Per impostazione di fabbrica, tutti gli apparecchi DecoScene LED avranno l’indirizzo di avvio 1. Questo significa che quando l’apparecchio  riceve dati da un controller, deriverà i valori (0-100%) di:• Canale 1 per l’intensità del LED rosso• Canale 2 per l’intensità del LED verde• Canale 3 per l’intensità del LED blu È possibile che più proiettori DMX abbiano lo stesso indirizzo di avvio. In questo caso avranno la medesima emissione luminosa.  Esempio: numero massimo di apparecchi  DecoScene LED per tipo di interruttore automatico principale:

DecoScene LED - Guida del prodotto 17 Esterni DecoScene LED   DecoScene LED - Guida del prodotto    16  Esterni   DecoScene LED   DecoScene LED - Guida del prodotto    17  Esterni   DecoScene LED    Modello   Tipo di interruttore automatico principale    B10A     B16A     C10A     C16A    BBP621   13   22   22   37   BBP623   13   22   22   37  Indirizzamento DMX/RDM Se non si desidera controllare ogni apparecchio DecoScene LED separatamente, non sarà necessario apportare alcuna modifica all’indirizzamento. Se è richiesto il controllo individuale di ogni apparecchio, tutti i gli apparecchi DecoScene LED devono avere il proprio indirizzo di avvio DMX.L’indirizzo di avvio deve essere impostato tramite la comunicazione RDM con l’apparecchio DecoScene LED. Questa operazione può essere effettuata con Philips Smart Jack PRO. Diagramma di installazione DMX 230 VCA DMX DMX DMX IN IN IN IN OUT OUT OUT OUT Numero massimo di apparecchi: 32Distanza massima tra controller e ultimo apparecchio: 300 m Ogni proiettore DecoScene LED è equipaggiato con due pressacavi per DMX (IN e OUT). DMX512  Controller Resistenza terminale  120 ohm tra  dati+ e dati-

DecoScene LED - Guida del prodotto 18 Esterni DecoScene LED DecoScene LED - Guida del prodotto 18 Esterni DecoScene LED DecoScene LED - Guida del prodotto 19 Esterni DecoScene LED  Caratteristiche del prodotto Specifiche Grado di protezione IP67 Classe di isolamento I, II Resistenza agli impatti IK10 Consumo energetico 28 W (Bianco)  Angolo del fascio 12° (fascio stretto), 24° (fascio medio) e 40° (fascio largo)  Flusso luminoso medio  1085 lm (bianco caldo, 2700 K) o 1345 lm (bianco neutro, 4000 K) Efficienza media apparecchio  38,7 lm/W (bianco caldo, 2700 K) o 48,0 lm/W (bianco neutro, 4000 K) Temperatura di colore correlata Bianco caldo: 2700 K, bianco neutro: 4000 KBianco regolabile: da 2700 a 6500 K Indice di resa dei colori  80 (2700 K),  75 (4000 K) Mantenimento dei lumen - L70 50.000 ore Frequenza di guasto driver 5% per 60.000 ore Intervallo temperatura operativa   Da - 20 a 35ºCTensione di rete 100-277 VCA / 50-60 Hz Corrente di spunto  35 A / 350 µs Regolazione del flusso Controllo DMX 512 e ricerca e indirizzamento RDM, (versioni RGB e TWH) Opzioni Su richiesta, disponibile protocollo DMX per tutte le versioni con discovery e indirizzamento RDM Ottica Fascio stretto circolare - Fascio medio circolare - Fascio largo circolare  Vetro frontale Vetro extra trasparente (+10% di trasmissione) per tutte le versioni monocromatiche e vetro satinato per le versioni RGB o TWH Materiale Corpo, anello frontale: alluminio pressofuso ad alta pressione Materiale Tubo da incasso: plastica e acciaio inossidabileGuarnizioni: gomma al siliconeVetro frontale: vetro, temprato, spessore 15 mm Colore Anello frontale: grigio ultra scuro, RAL10714Altri colori RAL o AKZO Futura disponibili su richiesta Connessione Nell’apparecchio, connettore push-in a 3 poli alimentazione e segnale di controllo Manutenzione  Accesso al driver mediante l’apertura della parte inferiore del corpo con quattro viti Allen Installazione Montaggio a terra nel tubo a incassoL’apparecchio è precablato, fornito con cavo di 2 mInclinazione dell’ottica: +/- 20°Carico statico: 3000 kg Passacavo 2 x M20 per cavi di alimentazione e collegamento elettrico continuo2 x M12 per cavi dati (dati IN e OUT in caso di versione dinamica) Note Versioni statiche disponibili in due tipi di bianco (bianco caldo - WW, 2700 K o bianco neutro - NW, 4000 K) e tre versioni monocromatiche (rosso, blu, verde); versione ambra disponibile su richiestaVersioni dinamiche disponibili in RGB e TWH (bianco regolabile basato su LED da 2700,4000 o 6500 K)Su richiesta, tutte le versioni monocromatiche sono disponibili anche con protocollo DMX Su richiesta, gli apparecchi possono essere forniti con protezione dalla salsedineConforme alla direttiva IEC 598 ed EN 60598 Caratteristiche del prodotto Specifiche Grado di protezione IP67 Classe di isolamento I, II Resistenza agli impatti IK10 Consumo energetico 54 W (Bianco)  Angolo del fascio 12° (fascio stretto), 24° (fascio medio), 40° (fascio largo) e fascio asimmetrico Flusso luminoso medio  2460 lm (bianco caldo, 2700 K) o 3050 lm (bianco neutro, 4000 K) Efficienza media apparecchio  45,5 lm/W (bianco caldo, 2700 K) o 56,4 lm/W (bianco neutro, 4000 K)  Temperatura di colore correlata Bianco caldo: 2700 K, bianco neutro: 4000 KBianco regolabile: da 2700 a 6500 K Indice di resa dei colori  80 (2700 K),  75 (4000 K) Mantenimento dei lumen - L70 50.000 ore Frequenza di guasto driver 5% per 60.000 ore Intervallo temperatura operativa   Da - 20 a 35ºCTensione di rete 100-277 VCA / 50-60 Hz Corrente di spunto  35 A / 350 µs Regolazione del flusso Controllo DMX 512 e ricerca e indirizzamento RDM, (versioni RGB e TWH) Opzioni Su richiesta, disponibile protocollo DMX per tutte le versioni con discovery e indirizzamento RDM Ottica Fascio stretto circolare - Fascio medio circolare - Fascio largo regolare -Fascio asimmetrico Vetro frontale Vetro extra trasparente (+10% di trasmissione) per tutte le versioni monocromatiche e vetro satinato per le versioni RGB o TWH Materiale Corpo, anello frontale: alluminio pressofuso ad alta pressioneTubo a incasso: acciaio, galvanizzato Guarnizioni: gomma al siliconeVetro frontale: vetro, temprato, spessore 19 mm Colore Anello frontale: grigio ultra scuro, RAL10714Altri colori RAL o AKZO Futura disponibili su richiesta Connessione Tramite scatola di connessione, connettore push-in, 3 poli alimentazione e segnale di controllo Manutenzione  Accesso al driver mediante l’apertura della scatola driver sotto il corpo  Installazione Montaggio a terra nel tubo a incassoInclinazione dell’ottica +/- 20°Carico statico: 5000 kg Passacavo 2 x M20 per cavi di alimentazione e collegamento elettrico continuo2 x M12 per cavi dati (dati IN e OUT in caso di versione dinamica) Note Versioni statiche disponibili in due tipi di bianco (bianco caldo - WW, 2700 K o bianco neutro - NW, 4000 K) e tre versioni monocromatiche (rosso, blu, verde); versione ambra disponibile su richiestaVersioni dinamiche disponibili in RGB e TWH (bianco regolabile basato su LED da 2700, 4000 o 6500 K)Su richiesta, tutte le versioni monocromatiche sono disponibili anche con protocollo DMXSu richiesta, gli apparecchi possono essere forniti con protezione dalla salsedineConforme alla direttiva IEC 598 ed EN 60598 Dati tecnici DecoScene LED BBP621

DecoScene LED - Guida del prodotto 19 Esterni DecoScene LED  DecoScene LED - Guida del prodotto 18 Esterni DecoScene LED DecoScene LED - Guida del prodotto 19 Esterni DecoScene LED  Caratteristiche del prodotto Specifiche Grado di protezione IP67 Classe di isolamento I, II Resistenza agli impatti IK10 Consumo energetico 28 W (Bianco)  Angolo del fascio 12° (fascio stretto), 24° (fascio medio) e 40° (fascio largo)  Flusso luminoso medio  1085 lm (bianco caldo, 2700 K) o 1345 lm (bianco neutro, 4000 K) Efficienza media apparecchio  38,7 lm/W (bianco caldo, 2700 K) o 48,0 lm/W (bianco neutro, 4000 K) Temperatura di colore correlata Bianco caldo: 2700 K, bianco neutro: 4000 KBianco regolabile: da 2700 a 6500 K Indice di resa dei colori  80 (2700 K),  75 (4000 K) Mantenimento dei lumen - L70 50.000 ore Frequenza di guasto driver 5% per 60.000 ore Intervallo temperatura operativa   Da - 20 a 35ºCTensione di rete 100-277 VCA / 50-60 Hz Corrente di spunto  35 A / 350 µs Regolazione del flusso Controllo DMX 512 e ricerca e indirizzamento RDM, (versioni RGB e TWH) Opzioni Su richiesta, disponibile protocollo DMX per tutte le versioni con discovery e indirizzamento RDM Ottica Fascio stretto circolare - Fascio medio circolare - Fascio largo circolare  Vetro frontale Vetro extra trasparente (+10% di trasmissione) per tutte le versioni monocromatiche e vetro satinato per le versioni RGB o TWH Materiale Corpo, anello frontale: alluminio pressofuso ad alta pressione Materiale Tubo da incasso: plastica e acciaio inossidabileGuarnizioni: gomma al siliconeVetro frontale: vetro, temprato, spessore 15 mm Colore Anello frontale: grigio ultra scuro, RAL10714Altri colori RAL o AKZO Futura disponibili su richiesta Connessione Nell’apparecchio, connettore push-in a 3 poli alimentazione e segnale di controllo Manutenzione  Accesso al driver mediante l’apertura della parte inferiore del corpo con quattro viti Allen Installazione Montaggio a terra nel tubo a incassoL’apparecchio è precablato, fornito con cavo di 2 mInclinazione dell’ottica: +/- 20°Carico statico: 3000 kg Passacavo 2 x M20 per cavi di alimentazione e collegamento elettrico continuo2 x M12 per cavi dati (dati IN e OUT in caso di versione dinamica) Note Versioni statiche disponibili in due tipi di bianco (bianco caldo - WW, 2700 K o bianco neutro - NW, 4000 K) e tre versioni monocromatiche (rosso, blu, verde); versione ambra disponibile su richiestaVersioni dinamiche disponibili in RGB e TWH (bianco regolabile basato su LED da 2700,4000 o 6500 K)Su richiesta, tutte le versioni monocromatiche sono disponibili anche con protocollo DMX Su richiesta, gli apparecchi possono essere forniti con protezione dalla salsedineConforme alla direttiva IEC 598 ed EN 60598 Caratteristiche del prodotto Specifiche Grado di protezione IP67 Classe di isolamento I, II Resistenza agli impatti IK10 Consumo energetico 54 W (Bianco)  Angolo del fascio 12° (fascio stretto), 24° (fascio medio), 40° (fascio largo) e fascio asimmetrico Flusso luminoso medio  2460 lm (bianco caldo, 2700 K) o 3050 lm (bianco neutro, 4000 K) Efficienza media apparecchio  45,5 lm/W (bianco caldo, 2700 K) o 56,4 lm/W (bianco neutro, 4000 K)  Temperatura di colore correlata Bianco caldo: 2700 K, bianco neutro: 4000 KBianco regolabile: da 2700 a 6500 K Indice di resa dei colori  80 (2700 K),  75 (4000 K) Mantenimento dei lumen - L70 50.000 ore Frequenza di guasto driver 5% per 60.000 ore Intervallo temperatura operativa   Da - 20 a 35ºCTensione di rete 100-277 VCA / 50-60 Hz Corrente di spunto  35 A / 350 µs Regolazione del flusso Controllo DMX 512 e ricerca e indirizzamento RDM, (versioni RGB e TWH) Opzioni Su richiesta, disponibile protocollo DMX per tutte le versioni con discovery e indirizzamento RDM Ottica Fascio stretto circolare - Fascio medio circolare - Fascio largo regolare -Fascio asimmetrico Vetro frontale Vetro extra trasparente (+10% di trasmissione) per tutte le versioni monocromatiche e vetro satinato per le versioni RGB o TWH Materiale Corpo, anello frontale: alluminio pressofuso ad alta pressioneTubo a incasso: acciaio, galvanizzato Guarnizioni: gomma al siliconeVetro frontale: vetro, temprato, spessore 19 mm Colore Anello frontale: grigio ultra scuro, RAL10714Altri colori RAL o AKZO Futura disponibili su richiesta Connessione Tramite scatola di connessione, connettore push-in, 3 poli alimentazione e segnale di controllo Manutenzione  Accesso al driver mediante l’apertura della scatola driver sotto il corpo  Installazione Montaggio a terra nel tubo a incassoInclinazione dell’ottica +/- 20°Carico statico: 5000 kg Passacavo 2 x M20 per cavi di alimentazione e collegamento elettrico continuo2 x M12 per cavi dati (dati IN e OUT in caso di versione dinamica) Note Versioni statiche disponibili in due tipi di bianco (bianco caldo - WW, 2700 K o bianco neutro - NW, 4000 K) e tre versioni monocromatiche (rosso, blu, verde); versione ambra disponibile su richiestaVersioni dinamiche disponibili in RGB e TWH (bianco regolabile basato su LED da 2700, 4000 o 6500 K)Su richiesta, tutte le versioni monocromatiche sono disponibili anche con protocollo DMXSu richiesta, gli apparecchi possono essere forniti con protezione dalla salsedineConforme alla direttiva IEC 598 ed EN 60598 DecoScene LED BBP623

DecoScene LED - Guida del prodotto 20 Esterni DecoScene LED Informazioni per l’ordinazione di DecoScene LED Con DecoScene LED sono possibili numerose configurazioni. Poiché la scelta sembra illimitata, la tabella seguente offre una breve panoramica di tutte le possibilità. Occorre verificare con la nostra forza vendita la corretta combinazione o la presenza di restrizioni. La tabella seguente contiene alcune informazioni per l’ordinazione basate su una selezione di proiettori. Sono disponibili diverse altre possibilità su richiesta. Matadero, Madrid, Spagna Progetto illuminotecnico: Architectural Lighting Solutions DecoScene LED - Guida del prodotto 20 Esterni DecoScene LED DecoScene LED - Guida del prodotto 21 Esterni DecoScene LED  Designazione Caratteristiche del prodotto BBP621 Tipo prodotto BBP623 15xLED-HB/ Sorgente luminosa 34xLED-HB RGB Colore sorgente luminosa  NW = Bianco neutro 4000 K • WW = Bianco caldo 2700 K • RGB = Rosso, verde, blu • TWH = Bianco regolabile 2700/4000/6500 K • RD = Rosso • BL = Blu • GN = Verde  NB Ottica NB = Fascio stretto • MB = Fascio medio • WB = Fascio largo • A = Fascio asimmetrico per effetti wall-washing I Classe elettrica I = Classe di isolamento I • II = Classe di isolamento II DMX Sistemi di controllo “nulla” = prodotto statico • DMX = prodotto controllabile tramite DMX GR Colore GR = Grigio scuro Philips 10714 • RALxxx = Colore RAL con relativo numero di riferimento GF Vetro frontale GC = Vetro trasparente • GF = Vetro smerigliato RMR Dispositivo di montaggio RMR = fornito con il tubo a incasso BBP621 15xLED-HB/ RGB NB I DMX GR GC RMR Designazione Versione LED Ottica Classe elettrica Codice DecoScene LED BBP621 BBP621 15xLED-HB/NW NB I GR GC RMR Bianco neutro 4000 K 12° I BBP621NWNB BBP621 15xLED-HB/NW MB I GR GC RMR Bianco neutro 4000 K 24° I BBP621NWMB BBP621 15xLED-HB/NW WB I GR GC RMR Bianco neutro 4000 K 40° I BBP621NWWB BBP621 15xLED-HB/NW NB II GR GC RMR Bianco neutro 4000 K 12° II BBP621NWNB2 BBP621 15xLED-HB/NW MB II GR GC RMR Bianco neutro 4000 K 24° II BBP621NWMB2 BBP621 15xLED-HB/NW WB II GR GC RMR Bianco neutro 4000 K 40° II BBP621NWWB2 BBP621 15xLED-HB/WW NB I GR GC RMR Bianco caldo 2700 K 12° I BBP621WWNB BBP621 15xLED-HB/WW MB I GR GC RMR Bianco caldo 2700 K 24° I BBP621WWMB BBP621 15xLED-HB/WW WB I GR GC RMR Bianco caldo 2700 K 40° I BBP621WWWB BBP621 15xLED-HB/WW NB II GR GC RMR Bianco caldo 2700 K 12° II BBP621WWNB2 BBP621 15xLED-HB/WW MB II GR GC RMR Bianco caldo 2700 K 24° II BBP621WWMB2 BBP621 15xLED-HB/WW WB II GR GC RMR Bianco caldo 2700 K 40° II BBP621WWWB2 BBP621 15xLED-HB/RGB NB I DMX GR GF RMR RGB 12° I BBP621RGBNB BBP621 15xLED-HB/RGB MB I DMX GR GF RMR RGB 24° I BBP621RGBMB BBP621 15xLED-HB/RGB WB I DMX GR GF RMR RGB 40° I BBP621RGBWB BBP621 15xLED-HB/RGB NB II DMX GR GF RMR RGB 12° II BBP621RGBNB2 BBP621 15xLED-HB/RGB MB II DMX GR GF RMR RGB 24° II BBP621RGBMB2 BBP621 15xLED-HB/RGB WB II DMX GR GF RMR RGB 40° II BBP621RGBWB2 DecoScene LED BBP623 BBP623 34xLED-HB/NW NB I GR GC RMR Bianco neutro 4000 K 12° I BBP623NWNB BBP623 34xLED-HB/NW MB I GR GC RMR Bianco neutro 4000 K 24° I BBP623NWMB BBP623 34xLED-HB/NW WB I GR GC RMR Bianco neutro 4000 K 40° I BBP623NWWB BBP623 34xLED-HB/NW A I GR GC RMR Bianco neutro 4000 K A I BBP623NWA BBP623 34xLED-HB/NW NB II GR GC RMR Bianco neutro 4000 K 12° II BBP623NWNB2 BBP623 34xLED-HB/NW MB II GR GC RMR Bianco neutro 4000 K 24° II BBP623NWMB2 BBP623 34xLED-HB/NW WB II GR GC RMR Bianco neutro 4000 K 40° II BBP623NWWB2 BBP623 34xLED-HB/NW A II GR GC RMR Bianco neutro 4000 K A II BBP623NWA2 BBP623 34xLED-HB/WW NB I GR GC RMR Bianco caldo 2700 K 12° I BBP623WWNB BBP623 34xLED-HB/WW MB I GR GC RMR Bianco caldo 2700 K 24° I BBP623WWMB2 BBP623 34xLED-HB/WW WB I GR GC RMR Bianco caldo 2700 K 40° I BBP623WWWB BBP623 34xLED-HB/WW A I GR GC RMR Bianco caldo 2700 K A I BBP623WWA BBP623 34xLED-HB/WW NB II GR GC RMR Bianco caldo 2700 K 12° II BBP623WWNB2 BBP623 34xLED-HB/WW MB II GR GC RMR Bianco caldo 2700 K 24° II BBP623WWMB2 BBP623 34xLED-HB/WW WB II GR GC RMR Bianco caldo 2700 K 40° II BBP623WWWB2 BBP623 34xLED-HB/WW A II GR GC RMR Bianco caldo 2700 K A II BBP623WWA2 BBP623 34xLED-HB/RGB NB I DMX GR GF RMR RGB 12° I BBP623RGBNB BBP623 34xLED-HB/RGB MB I DMX GR GF RMR RGB 24° I BBP623RGBMB BBP623 34xLED-HB/RGB WB I DMX GR GF RMR RGB 40° I BBP623RGBWB BBP623 34xLED-HB/RGB A I DMX GR GF RMR RGB A I BBP623RGBA BBP623 34xLED-HB/RGB NB II DMX GR GF RMR RGB 12° II BBP623RGBNB2 BBP623 34xLED-HB/RGB MB II DMX GR GF RMR RGB 24° II BBP623RGBMB2 BBP623 34xLED-HB/RGB WB II DMX GR GF RMR RGB 40° II BBP623RGBWB2 BBP623 34xLED-HB/RGB A II DMX GR GF RMR RGB A II BBP623RGBA2

DecoScene LED - Guida del prodotto 21 Esterni DecoScene LED  DecoScene LED - Guida del prodotto 20 Esterni DecoScene LED DecoScene LED - Guida del prodotto 21 Esterni DecoScene LED  Designazione Caratteristiche del prodotto BBP621 Tipo prodotto BBP623 15xLED-HB/ Sorgente luminosa 34xLED-HB RGB Colore sorgente luminosa  NW = Bianco neutro 4000 K • WW = Bianco caldo 2700 K • RGB = Rosso, verde, blu • TWH = Bianco regolabile 2700/4000/6500 K • RD = Rosso • BL = Blu • GN = Verde  NB Ottica NB = Fascio stretto • MB = Fascio medio • WB = Fascio largo • A = Fascio asimmetrico per effetti wall-washing I Classe elettrica I = Classe di isolamento I • II = Classe di isolamento II DMX Sistemi di controllo “nulla” = prodotto statico • DMX = prodotto controllabile tramite DMX GR Colore GR = Grigio scuro Philips 10714 • RALxxx = Colore RAL con relativo numero di riferimento GF Vetro frontale GC = Vetro trasparente • GF = Vetro smerigliato RMR Dispositivo di montaggio RMR = fornito con il tubo a incasso BBP621 15xLED-HB/ RGB NB I DMX GR GC RMR Designazione Versione LED Ottica Classe elettrica Codice DecoScene LED BBP621 BBP621 15xLED-HB/NW NB I GR GC RMR Bianco neutro 4000 K 12° I BBP621NWNB BBP621 15xLED-HB/NW MB I GR GC RMR Bianco neutro 4000 K 24° I BBP621NWMB BBP621 15xLED-HB/NW WB I GR GC RMR Bianco neutro 4000 K 40° I BBP621NWWB BBP621 15xLED-HB/NW NB II GR GC RMR Bianco neutro 4000 K 12° II BBP621NWNB2 BBP621 15xLED-HB/NW MB II GR GC RMR Bianco neutro 4000 K 24° II BBP621NWMB2 BBP621 15xLED-HB/NW WB II GR GC RMR Bianco neutro 4000 K 40° II BBP621NWWB2 BBP621 15xLED-HB/WW NB I GR GC RMR Bianco caldo 2700 K 12° I BBP621WWNB BBP621 15xLED-HB/WW MB I GR GC RMR Bianco caldo 2700 K 24° I BBP621WWMB BBP621 15xLED-HB/WW WB I GR GC RMR Bianco caldo 2700 K 40° I BBP621WWWB BBP621 15xLED-HB/WW NB II GR GC RMR Bianco caldo 2700 K 12° II BBP621WWNB2 BBP621 15xLED-HB/WW MB II GR GC RMR Bianco caldo 2700 K 24° II BBP621WWMB2 BBP621 15xLED-HB/WW WB II GR GC RMR Bianco caldo 2700 K 40° II BBP621WWWB2 BBP621 15xLED-HB/RGB NB I DMX GR GF RMR RGB 12° I BBP621RGBNB BBP621 15xLED-HB/RGB MB I DMX GR GF RMR RGB 24° I BBP621RGBMB BBP621 15xLED-HB/RGB WB I DMX GR GF RMR RGB 40° I BBP621RGBWB BBP621 15xLED-HB/RGB NB II DMX GR GF RMR RGB 12° II BBP621RGBNB2 BBP621 15xLED-HB/RGB MB II DMX GR GF RMR RGB 24° II BBP621RGBMB2 BBP621 15xLED-HB/RGB WB II DMX GR GF RMR RGB 40° II BBP621RGBWB2 DecoScene LED BBP623 BBP623 34xLED-HB/NW NB I GR GC RMR Bianco neutro 4000 K 12° I BBP623NWNB BBP623 34xLED-HB/NW MB I GR GC RMR Bianco neutro 4000 K 24° I BBP623NWMB BBP623 34xLED-HB/NW WB I GR GC RMR Bianco neutro 4000 K 40° I BBP623NWWB BBP623 34xLED-HB/NW A I GR GC RMR Bianco neutro 4000 K A I BBP623NWA BBP623 34xLED-HB/NW NB II GR GC RMR Bianco neutro 4000 K 12° II BBP623NWNB2 BBP623 34xLED-HB/NW MB II GR GC RMR Bianco neutro 4000 K 24° II BBP623NWMB2 BBP623 34xLED-HB/NW WB II GR GC RMR Bianco neutro 4000 K 40° II BBP623NWWB2 BBP623 34xLED-HB/NW A II GR GC RMR Bianco neutro 4000 K A II BBP623NWA2 BBP623 34xLED-HB/WW NB I GR GC RMR Bianco caldo 2700 K 12° I BBP623WWNB BBP623 34xLED-HB/WW MB I GR GC RMR Bianco caldo 2700 K 24° I BBP623WWMB2 BBP623 34xLED-HB/WW WB I GR GC RMR Bianco caldo 2700 K 40° I BBP623WWWB BBP623 34xLED-HB/WW A I GR GC RMR Bianco caldo 2700 K A I BBP623WWA BBP623 34xLED-HB/WW NB II GR GC RMR Bianco caldo 2700 K 12° II BBP623WWNB2 BBP623 34xLED-HB/WW MB II GR GC RMR Bianco caldo 2700 K 24° II BBP623WWMB2 BBP623 34xLED-HB/WW WB II GR GC RMR Bianco caldo 2700 K 40° II BBP623WWWB2 BBP623 34xLED-HB/WW A II GR GC RMR Bianco caldo 2700 K A II BBP623WWA2 BBP623 34xLED-HB/RGB NB I DMX GR GF RMR RGB 12° I BBP623RGBNB BBP623 34xLED-HB/RGB MB I DMX GR GF RMR RGB 24° I BBP623RGBMB BBP623 34xLED-HB/RGB WB I DMX GR GF RMR RGB 40° I BBP623RGBWB BBP623 34xLED-HB/RGB A I DMX GR GF RMR RGB A I BBP623RGBA BBP623 34xLED-HB/RGB NB II DMX GR GF RMR RGB 12° II BBP623RGBNB2 BBP623 34xLED-HB/RGB MB II DMX GR GF RMR RGB 24° II BBP623RGBMB2 BBP623 34xLED-HB/RGB WB II DMX GR GF RMR RGB 40° II BBP623RGBWB2 BBP623 34xLED-HB/RGB A II DMX GR GF RMR RGB A II BBP623RGBA2

DecoScene LED - Guida del prodotto 22 Esterni DecoScene LED DecoScene LED - Guida del prodotto 22 Esterni DecoScene LED DecoScene LED - Guida del prodotto 23 Esterni DecoScene LED  DecoScene LED Guidance BBP521 Caratteristiche del prodotto Specifiche Grado di protezione IP67 Classe di isolamento I, II Resistenza agli impatti IK10 Sorgente luminosa 12 x SMD LED-HB Consumo energetico max. 5 W Colore luce Monocromia: bianco (WH), blu (BL), ambra (AM), rosso (RD), verde (GN) • Tricromia: rosso, verde, blu (RGB) Intervallo temperatura operativa  Da - 20 a 35ºC Tensione di rete 220-240 VCA / 50-60 Hz Sistemi di controllo La versione RGB è compatibile con l’intera gamma di controller DMX di PhilipsControllo DMX 512 e ricerca e indirizzamento RDM (versione RGB) Vetro frontale Vetro trasparente con diffusore interno • Vetro bombato con diffusore interno Materiale Corpo, anello frontale: alluminio pressofuso ad alta pressione • Tubo a incasso: plastica e acciaio inossidabileGuarnizioni: gomma di silicone • Copertura ottica vetro, temprato, spessore 15 mm Colore Anello frontale: grigio ultra scuro, RAL10714 • Altri colori RAL disponibili su richiesta Manutenzione  Al termine del ciclo di vita del modulo LED, è sufficiente aprire l’anello esterno per sostituire facilmente il modulo e il relativo supporto Installazione Montaggio a terra nel tubo a incasso • Carico statico: 3000 kg Passacavo 2 x M20 per cavi di alimentazione e collegamento elettrico passante • 2 x M12 per cavi dati (dati IN e OUT nel caso della versione RGB) Accessori Cornice quadrata (SV), anello decorativo in acciaio inossidabile (DR), viti anti vandalo (SVP), schermi radiali (GS1, GS4) Designazione Versione LED Ottica Classe elettrica Codice BBP521 LED-MD I GR GC RMR RGB Vetro trasparente I - BBP521 LED-LP WH I GR GC RMR Bianco Vetro trasparente I - BBP521 LED-LP GN I GR GC RMR Verde Vetro trasparente I - BBP521 LED-LP BL I GR GC RMR Blu Vetro trasparente I - BBP521 LED-LP AM I GR GC RMR Ambra Vetro trasparente I - BBP521 LED-LP RD I GR GC RMR Rosso Vetro trasparente I - BBP521 LED-MD I GR GB RMR RGB Boccia in vetro sottile I - BBP521 LED-LP WH I GR GB RMR Bianco Boccia in vetro sottile I - BBP521 LED-LP GN I GR GB RMR Verde Boccia in vetro sottile I - BBP521 LED-LP BL I GR GB RMR Blu Boccia in vetro sottile I - BBP521 LED-LP AM I GR GB RMR Ambra Boccia in vetro sottile I - BBP521 LED-LP RD I GR GB RMR Rosso Boccia in vetro sottile I - BBP521 LED-MD II GR GC RMR RGB Vetro trasparente II BBP521RGBIIFG BBP521 LED-LP WH II GR GC RMR Bianco Vetro trasparente II BBP521WHIIFG BBP521 LED-LP GN II GR GC RMR Verde Vetro trasparente II BBP521GNIIFG BBP521 LED-LP BL II GR GC RMR Blu Vetro trasparente II BBP521BLIIFG BBP521 LED-LP AM II GR GC RMR Ambra Vetro trasparente II BBP521AMIIFG BBP521 LED-LP RD II GR GC RMR Rosso Vetro trasparente II BBP521RDIIFG BBP521 LED-MD II GR GB RMR RGB Boccia in vetro sottile II BBP521RGBIIGB BBP521 LED-LP WH II GR GB RMR Bianco Boccia in vetro sottile II BBP521WHIIGB BBP521 LED-LP GN II GR GB RMR Verde Boccia in vetro sottile II BBP521GNIIGB BBP521 LED-LP BL II GR GB RMR Blu Boccia in vetro sottile II BBP521BLIIGB BBP521 LED-LP AM II GR GB RMR Ambra Boccia in vetro sottile II BBP521AMIIGB BBP521 LED-LP RD II GR GB RMR Rosso Boccia in vetro sottile II BBP521RDIIGB DecoScene LED Guidance: vi facciamo strada! Oltre a questi nuovi prodotti, è ancora disponibile DecoScene LED Guidance BBP521. Grazie a questo robusto apparecchio da incasso a terra, che utilizza sorgenti luminose a LED, è possibile delineare un percorso luminoso in un parco pubblico o in un giardino, dare risalto a un centro cittadino o evidenziare aree. DecoScene LED Guidance BBP521 è disponibile in bianco, blu, ambra, verde, rosso e RGB. I moduli LED sono facilmente sostituibili e consentono di estendere la durata dell’apparecchio. Vetro bombato Cornice quadrata Schermo radiale, 1 apertura Schermo radiale, 4 aperture

DecoScene LED - Guida del prodotto 23 Esterni DecoScene LED  DecoScene LED - Guida del prodotto 22 Esterni DecoScene LED DecoScene LED - Guida del prodotto 23 Esterni DecoScene LED  DecoScene LED Guidance BBP521 Caratteristiche del prodotto Specifiche Grado di protezione IP67 Classe di isolamento I, II Resistenza agli impatti IK10 Sorgente luminosa 12 x SMD LED-HB Consumo energetico max. 5 W Colore luce Monocromia: bianco (WH), blu (BL), ambra (AM), rosso (RD), verde (GN) • Tricromia: rosso, verde, blu (RGB) Intervallo temperatura operativa  Da - 20 a 35ºC Tensione di rete 220-240 VCA / 50-60 Hz Sistemi di controllo La versione RGB è compatibile con l’intera gamma di controller DMX di PhilipsControllo DMX 512 e ricerca e indirizzamento RDM (versione RGB) Vetro frontale Vetro trasparente con diffusore interno • Vetro bombato con diffusore interno Materiale Corpo, anello frontale: alluminio pressofuso ad alta pressione • Tubo a incasso: plastica e acciaio inossidabileGuarnizioni: gomma di silicone • Copertura ottica vetro, temprato, spessore 15 mm Colore Anello frontale: grigio ultra scuro, RAL10714 • Altri colori RAL disponibili su richiesta Manutenzione  Al termine del ciclo di vita del modulo LED, è sufficiente aprire l’anello esterno per sostituire facilmente il modulo e il relativo supporto Installazione Montaggio a terra nel tubo a incasso • Carico statico: 3000 kg Passacavo 2 x M20 per cavi di alimentazione e collegamento elettrico passante • 2 x M12 per cavi dati (dati IN e OUT nel caso della versione RGB) Accessori Cornice quadrata (SV), anello decorativo in acciaio inossidabile (DR), viti anti vandalo (SVP), schermi radiali (GS1, GS4) Designazione Versione LED Ottica Classe elettrica Codice BBP521 LED-MD I GR GC RMR RGB Vetro trasparente I - BBP521 LED-LP WH I GR GC RMR Bianco Vetro trasparente I - BBP521 LED-LP GN I GR GC RMR Verde Vetro trasparente I - BBP521 LED-LP BL I GR GC RMR Blu Vetro trasparente I - BBP521 LED-LP AM I GR GC RMR Ambra Vetro trasparente I - BBP521 LED-LP RD I GR GC RMR Rosso Vetro trasparente I - BBP521 LED-MD I GR GB RMR RGB Boccia in vetro sottile I - BBP521 LED-LP WH I GR GB RMR Bianco Boccia in vetro sottile I - BBP521 LED-LP GN I GR GB RMR Verde Boccia in vetro sottile I - BBP521 LED-LP BL I GR GB RMR Blu Boccia in vetro sottile I - BBP521 LED-LP AM I GR GB RMR Ambra Boccia in vetro sottile I - BBP521 LED-LP RD I GR GB RMR Rosso Boccia in vetro sottile I - BBP521 LED-MD II GR GC RMR RGB Vetro trasparente II BBP521RGBIIFG BBP521 LED-LP WH II GR GC RMR Bianco Vetro trasparente II BBP521WHIIFG BBP521 LED-LP GN II GR GC RMR Verde Vetro trasparente II BBP521GNIIFG BBP521 LED-LP BL II GR GC RMR Blu Vetro trasparente II BBP521BLIIFG BBP521 LED-LP AM II GR GC RMR Ambra Vetro trasparente II BBP521AMIIFG BBP521 LED-LP RD II GR GC RMR Rosso Vetro trasparente II BBP521RDIIFG BBP521 LED-MD II GR GB RMR RGB Boccia in vetro sottile II BBP521RGBIIGB BBP521 LED-LP WH II GR GB RMR Bianco Boccia in vetro sottile II BBP521WHIIGB BBP521 LED-LP GN II GR GB RMR Verde Boccia in vetro sottile II BBP521GNIIGB BBP521 LED-LP BL II GR GB RMR Blu Boccia in vetro sottile II BBP521BLIIGB BBP521 LED-LP AM II GR GB RMR Ambra Boccia in vetro sottile II BBP521AMIIGB BBP521 LED-LP RD II GR GB RMR Rosso Boccia in vetro sottile II BBP521RDIIGB Dati tecnici e informazioni per l’ordinazione

DecoScene LED - Guida del prodotto 24 Esterni DecoScene LED

DecoScene LED - Guida del prodotto 25 Esterni DecoScene LED  Parchi e giardini a Chaumont-sur-Loire, Francia Progetto illuminotecnico:  Neo Light

DecoScene LED - Guida del prodotto 26 Esterni DecoScene LED DecoScene LED - Guida del prodotto 26 Esterni DecoScene LED DecoScene LED - Guida del prodotto 27 Esterni DecoScene LED  8 m 6 m 4 m 2 m 0 m 12 m 10 m 8 m 6 m 4 m 2 m 0 m d 12 m 10 m 8 m 6 m 4 m 2 m 0 m h d s Illuminazione d’accento con DecoScene LED I collimatori simmetrici-rotazionali dei DecoScene LED BBP621 e BBP623 sono dedicati all’illuminazione d’accento e alla modellazione dei dettagli architettonici. Entrambi i prodotti offrono tre fasci per mettere in risalto uno o più dettagli architettonici, a seconda della larghezza. L’impatto dell’effetto dipenderà dalla luminosità dell’elemento rispetto a quella dell’ambiente circostante. Piante e alberi possono essere illuminati con un fascio stretto oppure largo, a seconda della posizione dell’apparecchio.In questa sezione ci concentreremo principalmente sugli effetti di illuminazione d’accento creati da un proiettore a incasso posizionato vicino all’oggetto. L’intensità massima è puntata sulla parte superiore dell’elemento (inclinazione massima del sistema ottico di 20°). Tutti gli schemi seguenti si basano su apparecchi con luce di colore bianco neutro (4000 K). Se si scelgono proiettori con luce di colore bianco caldo, le altezze e i livelli di illuminamento potrebbero essere inferiori. 12° (NB) d = 15 cm d = 25 cm 12° (NB) 24° (MB) 24° (MB) 40° (WB) 40° (WB) 500 Scala (in lux) 300 200 100 75 50 25 10 0 lux

DecoScene LED - Guida del prodotto 27 Esterni DecoScene LED  DecoScene LED - Guida del prodotto 26 Esterni DecoScene LED DecoScene LED - Guida del prodotto 27 Esterni DecoScene LED  8 m 6 m 4 m 2 m 0 m 12 m 10 m 8 m 6 m 4 m 2 m 0 m d 12 m 10 m 8 m 6 m 4 m 2 m 0 m h d s Illuminazione wall-washing con DecoScene LED Con DecoScene LED BBP623 è stata sviluppata una piastra ottica dedicata per gli effetti wall-washing.Incassato nel suolo, DecoScene LED crea un effetto di illuminazione uniforme, partendo dal basso fino alla sommità della parete con un gradiente omogeneo di luce. È possibile illuminare in modo uniforme pareti con un’altezza di 8-10 m con una interdistanza di 3 metri tra gli apparecchi. Lo schema seguente si basa su apparecchi con luce di colore bianco neutro (4000 K). Se si scelgono proiettori con luce di colore bianco caldo, i livelli di illuminamento potrebbero essere inferiori. d = 1,5 m • s = 3 m h = 8-10 md = 1,5 ms = 2 d  500 Scala (in lux) 300 200 100 75 50 25 10 0 lux

Credit fotografia: Xavier Boymond Johan De Bleser © 2012 Koninklijke Philips Electronics N.V.  Tutti i diritti riservati. È vietata la riproduzione integrale o parziale senza il preventivo consenso scritto del proprietario del copyright.  Le informazioni riportate nel presente documento non fanno parte di nessuna offerta o contratto, si ritengono accurate e affidabili  e possono essere modificate senza preavviso. L’editore declina ogni responsabilità per qualsivoglia conseguenza derivante dal loro uso. La  pubblicazione del presente documento  non trasferisce né implica alcuna licenza di sfruttamento di brevetti o altri diritti di proprietà industriale o intellettuale. Numero d’ordine del documento: 3222 635 66911 03/2012 Dati soggetti a modifiche. www.philips.com/catalog
