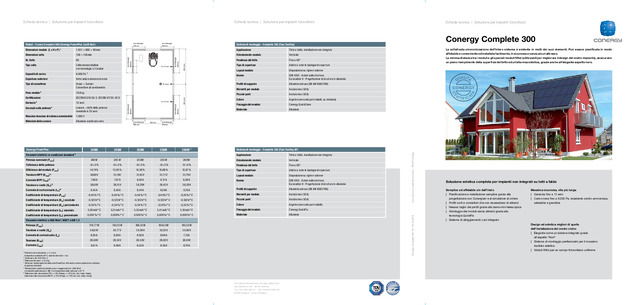

Conergy Complete 300: la rivoluzione individuale per l\'installatore
Scheda tecnica | Soluzione per impianti fotovoltaici Scheda tecnica | Soluzione per impianti fotovoltaici Conergy Complete 300 Scheda tecnica | Soluzione per impianti fotovoltaici La sofisticata sincronizzazione dell’intero sistema è evidente in molti dei suoi elementi. Può essere pianificata in modo affidabile e conveniente ed installata facilmente, in sicurezza e senza alcun attrezzo. La minima distanza tra i moduli e gli speciali moduli fittizi (utilizzabili per migliorare il design del vostro impianto), assicurano un pieno riempimento della superficie del tetto ed un’alta resa estetica, grazie anche all’elegante aspetto nero. Sistema di montaggio - Complete 300 (Tipo: SunTop) Applicazione Tetto a falde, installazione non integrata Orientamento modulo Verticale Pendenza del tetto Fino a 60° Tipo di copertura Adatto a tutte le tipologie di copertura Layout modulo Disposizione su righe e colonne Norme DIN 1055 - Azioni sulle strutture, Eurocodice 9 - Progettazione di strutture in alluminio Profili di supporto Alluminio estruso (EN AW 6063 T66) Morsetti per modulo Acciaio inox (V2A) Piccole parti Acciaio inox (V2A) Colore Argento (nero solo parti visibili, su richiesta) Fissaggio del modulo Conergy QuickStone Materiale Alluminio Soluzione estetica completa per impianti non integrati su tetti a falde Sistema di montaggio - Complete 300 (Tipo: SunTop QF) Applicazione Tetto a falde, installazione non integrata Orientamento modulo Verticale Pendenza del tetto Fino a 60° Tipo di copertura Adatto a tutte le tipologie di copertura Layout modulo Disposizione su righe e colonne Norme DIN 1055 - Azioni sulle strutture, Eurocodice 9 - Progettazione di strutture in alluminio Profili di supporto Alluminio estruso (EN AW 6063 T66) Morsetti per modulo Acciaio inox (V2A) Piccole parti Acciaio inox (V2A) Colore Argento (nero solo parti visibili) Fissaggio del modulo Conergy QuickFix Materiale Alluminio 1 Tolleranza di scostamento: +/-1,2 mm temperatura ambiente 20°C, velocità del vento 1 m/s 2 Conforme a IEC 61215 Ed. 2 3 Tolleranza del peso: +/-0,5 kg 4 Valido per moduli registrati della serie PowerPlus. Altrimenti saranno applicate le condizioni di garanzia standard 5 Standard test conditions definite come: irraggiamento di 1,000 W/m² con densità spettrale pari a AM 1,5 e temperatura delle celle pari a 25 °C 6 Tolleranza sulla misurazione STC: +/-3% (Pmpp); +/-10% (Isc, Uoc, Impp, Umpp); tolleranza sulla misurazione NOCT: +/-5% (Pmpp); +/-10% (Isc, Uoc, Impp, Umpp) Conergy PowerPlus 240M 245M 250M 255M 260M 7 Parametri elettrici in condizioni standard 5 Potenza nominale (P nom ) 240 W 245 W 250 W 255 W 260 W Tolleranza della potenza -0/+3 % -0/+3 % -0/+3 % -0/+3 % -0/+3 % Efficienza del modulo (P nom ) 14,74 % 15,05 % 15,36 % 15,66 % 15,97 % Tensione MPP (U mpp ) 6 30,89 V 31,19 V 31,45 V 31,71 V 31,79 V Corrente MPP (I mpp ) 6 7,90 A 7,97 A 8,04 A 8,11 A 8,26 A Tensione a vuoto (U oc ) 6 38,00 V 38,15 V 38,29 V 38,43 V 38,29 V Corrente di cortocircuito (I sc ) 6 8,45 A 8,50 A 8,54 A 8,58 A 8,78 A Coefficiente di temperatura (P mpp ) -0,44 %/° C -0,44 %/° C -0,44 %/° C -0,44 %/° C -0,44 %/° C Coefficiente di temperatura (U oc ) assoluto -0,123 V/° C -0,123 V/° C -0,123 V/° C -0,123 V/° C -0,120 V/° C Coefficiente di temperatura (U oc ) percentuale -0,34 %/° C -0,34 %/° C -0,34 %/° C -0,34 %/° C -0,33 %/° C Coefficiente di temperatura (I sc ) assoluto 5,02 mA/° C 5,31 mA/° C 5,35 mA/° C 5,41 mA/° C 5,18 mA/° C Coefficiente di temperatura (I sc ) percentuale 0,059 %/° C 0,059 %/° C 0,059 %/° C 0,059 %/° C 0,059 %/° C Parametri elettrici a 800 W/m², NOCT e AM 1,5 Potenza (P mpp ) 179,77 W 183,15 W 186,33 W 189,53 W 193,53 W Tensione a vuoto (U oc ) 34,63 V 34,77 V 34,90 V 35,03 V 34,90 V Corrente di cortocircuito (I sc ) 6,85 A 6,89 A 6,92 A 6,96 A 7,12 A Tensione (U mpp ) 28,06 V 28,34 V 28,58 V 28,82 V 28,90 V Corrente (I mpp ) 6,41 A 6,46 A 6,52 A 6,58 A 6,70 A QU ALITÁ C E R TIFICA TA CONERGY Semplice ed affidabile sin dall’inizio| Pianificazione e installazione semplice grazie alla progettazione con Conergizer e al simulatore di ombre| Profili corti e connettori che non necessitano di attrezzi| Nessun taglio dei profili grazie alla barra mini-telescopica| Montaggio dei moduli senza attrezzi grazie alla tecnologia QuickFix| Sistema di alloggiamento cavi integrato Massima sicurezza, vita più lunga| Garanzia fino a 12 anni| Carico neve fino a 6.000 Pa, resistente contro ammoniaca, salsedine e grandine Design ed estetica migliori di quelle dell’installazione del vostro vicino| Elegante come un sistema integrato grazie all’aspetto “Noir”| Sistema di montaggio perfezionato per il massimo risultato estetico| Moduli fittizi per un campo fotovoltaico uniforme Moduli - Conery Complete 300 (Conergy PowerPlus 2xxM Noir) Dimensioni modulo (L x H x P) 1 1.651 × 986 × 46 mm Dimensioni cella 156 × 156 mm Nr. Celle 60 Tipo cella Celle monocristalline con tecnologia a 3 busbar Capacità di carico 6.000 Pa 2 Copertura anteriore Vetro solare microstrutturato Tipo di connettore Huber + Suhner: Connettore ad avvitamento Peso modulo 3 19,6 kg Certificazioni IEC/EN 61215 Ed. 2, IEC/EN 61730, SC II Garanzia 4 12 anni Garanzie sulla potenza 4 Lineare, 82% della potenza nominale in 25 anni Massima tensione di sistema ammissibile 1.000 V Materiale della cornice Alluminio anodizzato nero Clamping area 345 mm Clamping area 345 mm Clamping area345 mm Clamping area345 mm Clamping area 565 mm Clamping area 565 mm Clamping area 565 mm Clamping area 565 mm 923 mm 9 x 15 mm 9 x 15 mm Ø 5 mm 825.5 mm 825.5 mm Ar ea d i f is sa gg io Ar ea d i f is sa gg io Area di fissaggio Area di fissaggio Area di fissaggio Area di fissaggio Ar ea d i f is sa gg io Ar ea d i f is sa gg io C o ne rg y_ Co m p le te 3 0 0 _TD _I TA _02 .2 01 3 Co n r ise rv a d i mo d ifi ch e t ec ni ch e. 2 01 3© Co ne rg y Per ulteriori informazioni: Conergy Italia S.p.A.Via Zamenhof 200 - 36100 Vicenza Tel. +39 0444 380131 - Fax +39 0444 [email protected] - www.conergy.it
Scheda tecnica | Soluzione per impianti fotovoltaici Scheda tecnica | Soluzione per impianti fotovoltaici Conergy Complete 300 Scheda tecnica | Soluzione per impianti fotovoltaici La sofisticata sincronizzazione dell’intero sistema è evidente in molti dei suoi elementi. Può essere pianificata in modo affidabile e conveniente ed installata facilmente, in sicurezza e senza alcun attrezzo. La minima distanza tra i moduli e gli speciali moduli fittizi (utilizzabili per migliorare il design del vostro impianto), assicurano un pieno riempimento della superficie del tetto ed un’alta resa estetica, grazie anche all’elegante aspetto nero. Sistema di montaggio - Complete 300 (Tipo: SunTop) Applicazione Tetto a falde, installazione non integrata Orientamento modulo Verticale Pendenza del tetto Fino a 60° Tipo di copertura Adatto a tutte le tipologie di copertura Layout modulo Disposizione su righe e colonne Norme DIN 1055 - Azioni sulle strutture, Eurocodice 9 - Progettazione di strutture in alluminio Profili di supporto Alluminio estruso (EN AW 6063 T66) Morsetti per modulo Acciaio inox (V2A) Piccole parti Acciaio inox (V2A) Colore Argento (nero solo parti visibili, su richiesta) Fissaggio del modulo Conergy QuickStone Materiale Alluminio Soluzione estetica completa per impianti non integrati su tetti a falde Sistema di montaggio - Complete 300 (Tipo: SunTop QF) Applicazione Tetto a falde, installazione non integrata Orientamento modulo Verticale Pendenza del tetto Fino a 60° Tipo di copertura Adatto a tutte le tipologie di copertura Layout modulo Disposizione su righe e colonne Norme DIN 1055 - Azioni sulle strutture, Eurocodice 9 - Progettazione di strutture in alluminio Profili di supporto Alluminio estruso (EN AW 6063 T66) Morsetti per modulo Acciaio inox (V2A) Piccole parti Acciaio inox (V2A) Colore Argento (nero solo parti visibili) Fissaggio del modulo Conergy QuickFix Materiale Alluminio 1 Tolleranza di scostamento: +/-1,2 mm temperatura ambiente 20°C, velocità del vento 1 m/s 2 Conforme a IEC 61215 Ed. 2 3 Tolleranza del peso: +/-0,5 kg 4 Valido per moduli registrati della serie PowerPlus. Altrimenti saranno applicate le condizioni di garanzia standard 5 Standard test conditions definite come: irraggiamento di 1,000 W/m² con densità spettrale pari a AM 1,5 e temperatura delle celle pari a 25 °C 6 Tolleranza sulla misurazione STC: +/-3% (Pmpp); +/-10% (Isc, Uoc, Impp, Umpp); tolleranza sulla misurazione NOCT: +/-5% (Pmpp); +/-10% (Isc, Uoc, Impp, Umpp) Conergy PowerPlus 240M 245M 250M 255M 260M 7 Parametri elettrici in condizioni standard 5 Potenza nominale (P nom ) 240 W 245 W 250 W 255 W 260 W Tolleranza della potenza -0/+3 % -0/+3 % -0/+3 % -0/+3 % -0/+3 % Efficienza del modulo (P nom ) 14,74 % 15,05 % 15,36 % 15,66 % 15,97 % Tensione MPP (U mpp ) 6 30,89 V 31,19 V 31,45 V 31,71 V 31,79 V Corrente MPP (I mpp ) 6 7,90 A 7,97 A 8,04 A 8,11 A 8,26 A Tensione a vuoto (U oc ) 6 38,00 V 38,15 V 38,29 V 38,43 V 38,29 V Corrente di cortocircuito (I sc ) 6 8,45 A 8,50 A 8,54 A 8,58 A 8,78 A Coefficiente di temperatura (P mpp ) -0,44 %/° C -0,44 %/° C -0,44 %/° C -0,44 %/° C -0,44 %/° C Coefficiente di temperatura (U oc ) assoluto -0,123 V/° C -0,123 V/° C -0,123 V/° C -0,123 V/° C -0,120 V/° C Coefficiente di temperatura (U oc ) percentuale -0,34 %/° C -0,34 %/° C -0,34 %/° C -0,34 %/° C -0,33 %/° C Coefficiente di temperatura (I sc ) assoluto 5,02 mA/° C 5,31 mA/° C 5,35 mA/° C 5,41 mA/° C 5,18 mA/° C Coefficiente di temperatura (I sc ) percentuale 0,059 %/° C 0,059 %/° C 0,059 %/° C 0,059 %/° C 0,059 %/° C Parametri elettrici a 800 W/m², NOCT e AM 1,5 Potenza (P mpp ) 179,77 W 183,15 W 186,33 W 189,53 W 193,53 W Tensione a vuoto (U oc ) 34,63 V 34,77 V 34,90 V 35,03 V 34,90 V Corrente di cortocircuito (I sc ) 6,85 A 6,89 A 6,92 A 6,96 A 7,12 A Tensione (U mpp ) 28,06 V 28,34 V 28,58 V 28,82 V 28,90 V Corrente (I mpp ) 6,41 A 6,46 A 6,52 A 6,58 A 6,70 A QU ALITÁ C E R TIFICA TA CONERGY Semplice ed affidabile sin dall’inizio| Pianificazione e installazione semplice grazie alla progettazione con Conergizer e al simulatore di ombre| Profili corti e connettori che non necessitano di attrezzi| Nessun taglio dei profili grazie alla barra mini-telescopica| Montaggio dei moduli senza attrezzi grazie alla tecnologia QuickFix| Sistema di alloggiamento cavi integrato Massima sicurezza, vita più lunga| Garanzia fino a 12 anni| Carico neve fino a 6.000 Pa, resistente contro ammoniaca, salsedine e grandine Design ed estetica migliori di quelle dell’installazione del vostro vicino| Elegante come un sistema integrato grazie all’aspetto “Noir”| Sistema di montaggio perfezionato per il massimo risultato estetico| Moduli fittizi per un campo fotovoltaico uniforme Moduli - Conery Complete 300 (Conergy PowerPlus 2xxM Noir) Dimensioni modulo (L x H x P) 1 1.651 × 986 × 46 mm Dimensioni cella 156 × 156 mm Nr. Celle 60 Tipo cella Celle monocristalline con tecnologia a 3 busbar Capacità di carico 6.000 Pa 2 Copertura anteriore Vetro solare microstrutturato Tipo di connettore Huber + Suhner: Connettore ad avvitamento Peso modulo 3 19,6 kg Certificazioni IEC/EN 61215 Ed. 2, IEC/EN 61730, SC II Garanzia 4 12 anni Garanzie sulla potenza 4 Lineare, 82% della potenza nominale in 25 anni Massima tensione di sistema ammissibile 1.000 V Materiale della cornice Alluminio anodizzato nero Clamping area 345 mm Clamping area 345 mm Clamping area345 mm Clamping area345 mm Clamping area 565 mm Clamping area 565 mm Clamping area 565 mm Clamping area 565 mm 923 mm 9 x 15 mm 9 x 15 mm Ø 5 mm 825.5 mm 825.5 mm Ar ea d i f is sa gg io Ar ea d i f is sa gg io Area di fissaggio Area di fissaggio Area di fissaggio Area di fissaggio Ar ea d i f is sa gg io Ar ea d i f is sa gg io C o ne rg y_ Co m p le te 3 0 0 _TD _I TA _02 .2 01 3 Co n r ise rv a d i mo d ifi ch e t ec ni ch e. 2 01 3© Co ne rg y Per ulteriori informazioni: Conergy Italia S.p.A.Via Zamenhof 200 - 36100 Vicenza Tel. +39 0444 380131 - Fax +39 0444 [email protected] - www.conergy.it
Scheda tecnica | Soluzione per impianti fotovoltaici Scheda tecnica | Soluzione per impianti fotovoltaici Conergy Complete 300 Scheda tecnica | Soluzione per impianti fotovoltaici La sofisticata sincronizzazione dell’intero sistema è evidente in molti dei suoi elementi. Può essere pianificata in modo affidabile e conveniente ed installata facilmente, in sicurezza e senza alcun attrezzo. La minima distanza tra i moduli e gli speciali moduli fittizi (utilizzabili per migliorare il design del vostro impianto), assicurano un pieno riempimento della superficie del tetto ed un’alta resa estetica, grazie anche all’elegante aspetto nero. Sistema di montaggio - Complete 300 (Tipo: SunTop) Applicazione Tetto a falde, installazione non integrata Orientamento modulo Verticale Pendenza del tetto Fino a 60° Tipo di copertura Adatto a tutte le tipologie di copertura Layout modulo Disposizione su righe e colonne Norme DIN 1055 - Azioni sulle strutture, Eurocodice 9 - Progettazione di strutture in alluminio Profili di supporto Alluminio estruso (EN AW 6063 T66) Morsetti per modulo Acciaio inox (V2A) Piccole parti Acciaio inox (V2A) Colore Argento (nero solo parti visibili, su richiesta) Fissaggio del modulo Conergy QuickStone Materiale Alluminio Soluzione estetica completa per impianti non integrati su tetti a falde Sistema di montaggio - Complete 300 (Tipo: SunTop QF) Applicazione Tetto a falde, installazione non integrata Orientamento modulo Verticale Pendenza del tetto Fino a 60° Tipo di copertura Adatto a tutte le tipologie di copertura Layout modulo Disposizione su righe e colonne Norme DIN 1055 - Azioni sulle strutture, Eurocodice 9 - Progettazione di strutture in alluminio Profili di supporto Alluminio estruso (EN AW 6063 T66) Morsetti per modulo Acciaio inox (V2A) Piccole parti Acciaio inox (V2A) Colore Argento (nero solo parti visibili) Fissaggio del modulo Conergy QuickFix Materiale Alluminio 1 Tolleranza di scostamento: +/-1,2 mm temperatura ambiente 20°C, velocità del vento 1 m/s 2 Conforme a IEC 61215 Ed. 2 3 Tolleranza del peso: +/-0,5 kg 4 Valido per moduli registrati della serie PowerPlus. Altrimenti saranno applicate le condizioni di garanzia standard 5 Standard test conditions definite come: irraggiamento di 1,000 W/m² con densità spettrale pari a AM 1,5 e temperatura delle celle pari a 25 °C 6 Tolleranza sulla misurazione STC: +/-3% (Pmpp); +/-10% (Isc, Uoc, Impp, Umpp); tolleranza sulla misurazione NOCT: +/-5% (Pmpp); +/-10% (Isc, Uoc, Impp, Umpp) Conergy PowerPlus 240M 245M 250M 255M 260M 7 Parametri elettrici in condizioni standard 5 Potenza nominale (P nom ) 240 W 245 W 250 W 255 W 260 W Tolleranza della potenza -0/+3 % -0/+3 % -0/+3 % -0/+3 % -0/+3 % Efficienza del modulo (P nom ) 14,74 % 15,05 % 15,36 % 15,66 % 15,97 % Tensione MPP (U mpp ) 6 30,89 V 31,19 V 31,45 V 31,71 V 31,79 V Corrente MPP (I mpp ) 6 7,90 A 7,97 A 8,04 A 8,11 A 8,26 A Tensione a vuoto (U oc ) 6 38,00 V 38,15 V 38,29 V 38,43 V 38,29 V Corrente di cortocircuito (I sc ) 6 8,45 A 8,50 A 8,54 A 8,58 A 8,78 A Coefficiente di temperatura (P mpp ) -0,44 %/° C -0,44 %/° C -0,44 %/° C -0,44 %/° C -0,44 %/° C Coefficiente di temperatura (U oc ) assoluto -0,123 V/° C -0,123 V/° C -0,123 V/° C -0,123 V/° C -0,120 V/° C Coefficiente di temperatura (U oc ) percentuale -0,34 %/° C -0,34 %/° C -0,34 %/° C -0,34 %/° C -0,33 %/° C Coefficiente di temperatura (I sc ) assoluto 5,02 mA/° C 5,31 mA/° C 5,35 mA/° C 5,41 mA/° C 5,18 mA/° C Coefficiente di temperatura (I sc ) percentuale 0,059 %/° C 0,059 %/° C 0,059 %/° C 0,059 %/° C 0,059 %/° C Parametri elettrici a 800 W/m², NOCT e AM 1,5 Potenza (P mpp ) 179,77 W 183,15 W 186,33 W 189,53 W 193,53 W Tensione a vuoto (U oc ) 34,63 V 34,77 V 34,90 V 35,03 V 34,90 V Corrente di cortocircuito (I sc ) 6,85 A 6,89 A 6,92 A 6,96 A 7,12 A Tensione (U mpp ) 28,06 V 28,34 V 28,58 V 28,82 V 28,90 V Corrente (I mpp ) 6,41 A 6,46 A 6,52 A 6,58 A 6,70 A QU ALITÁ C E R TIFICA TA CONERGY Semplice ed affidabile sin dall’inizio| Pianificazione e installazione semplice grazie alla progettazione con Conergizer e al simulatore di ombre| Profili corti e connettori che non necessitano di attrezzi| Nessun taglio dei profili grazie alla barra mini-telescopica| Montaggio dei moduli senza attrezzi grazie alla tecnologia QuickFix| Sistema di alloggiamento cavi integrato Massima sicurezza, vita più lunga| Garanzia fino a 12 anni| Carico neve fino a 6.000 Pa, resistente contro ammoniaca, salsedine e grandine Design ed estetica migliori di quelle dell’installazione del vostro vicino| Elegante come un sistema integrato grazie all’aspetto “Noir”| Sistema di montaggio perfezionato per il massimo risultato estetico| Moduli fittizi per un campo fotovoltaico uniforme Moduli - Conery Complete 300 (Conergy PowerPlus 2xxM Noir) Dimensioni modulo (L x H x P) 1 1.651 × 986 × 46 mm Dimensioni cella 156 × 156 mm Nr. Celle 60 Tipo cella Celle monocristalline con tecnologia a 3 busbar Capacità di carico 6.000 Pa 2 Copertura anteriore Vetro solare microstrutturato Tipo di connettore Huber + Suhner: Connettore ad avvitamento Peso modulo 3 19,6 kg Certificazioni IEC/EN 61215 Ed. 2, IEC/EN 61730, SC II Garanzia 4 12 anni Garanzie sulla potenza 4 Lineare, 82% della potenza nominale in 25 anni Massima tensione di sistema ammissibile 1.000 V Materiale della cornice Alluminio anodizzato nero Clamping area 345 mm Clamping area 345 mm Clamping area345 mm Clamping area345 mm Clamping area 565 mm Clamping area 565 mm Clamping area 565 mm Clamping area 565 mm 923 mm 9 x 15 mm 9 x 15 mm Ø 5 mm 825.5 mm 825.5 mm Ar ea d i f is sa gg io Ar ea d i f is sa gg io Area di fissaggio Area di fissaggio Area di fissaggio Area di fissaggio Ar ea d i f is sa gg io Ar ea d i f is sa gg io C o ne rg y_ Co m p le te 3 0 0 _TD _I TA _02 .2 01 3 Co n r ise rv a d i mo d ifi ch e t ec ni ch e. 2 01 3© Co ne rg y Per ulteriori informazioni: Conergy Italia S.p.A.Via Zamenhof 200 - 36100 Vicenza Tel. +39 0444 380131 - Fax +39 0444 [email protected] - www.conergy.it
Scheda tecnica | Soluzione per impianti fotovoltaici Scheda tecnica | Soluzione per impianti fotovoltaici Conergy Complete 300 Scheda tecnica | Soluzione per impianti fotovoltaici La sofisticata sincronizzazione dell’intero sistema è evidente in molti dei suoi elementi. Può essere pianificata in modo affidabile e conveniente ed installata facilmente, in sicurezza e senza alcun attrezzo. La minima distanza tra i moduli e gli speciali moduli fittizi (utilizzabili per migliorare il design del vostro impianto), assicurano un pieno riempimento della superficie del tetto ed un’alta resa estetica, grazie anche all’elegante aspetto nero. Sistema di montaggio - Complete 300 (Tipo: SunTop) Applicazione Tetto a falde, installazione non integrata Orientamento modulo Verticale Pendenza del tetto Fino a 60° Tipo di copertura Adatto a tutte le tipologie di copertura Layout modulo Disposizione su righe e colonne Norme DIN 1055 - Azioni sulle strutture, Eurocodice 9 - Progettazione di strutture in alluminio Profili di supporto Alluminio estruso (EN AW 6063 T66) Morsetti per modulo Acciaio inox (V2A) Piccole parti Acciaio inox (V2A) Colore Argento (nero solo parti visibili, su richiesta) Fissaggio del modulo Conergy QuickStone Materiale Alluminio Soluzione estetica completa per impianti non integrati su tetti a falde Sistema di montaggio - Complete 300 (Tipo: SunTop QF) Applicazione Tetto a falde, installazione non integrata Orientamento modulo Verticale Pendenza del tetto Fino a 60° Tipo di copertura Adatto a tutte le tipologie di copertura Layout modulo Disposizione su righe e colonne Norme DIN 1055 - Azioni sulle strutture, Eurocodice 9 - Progettazione di strutture in alluminio Profili di supporto Alluminio estruso (EN AW 6063 T66) Morsetti per modulo Acciaio inox (V2A) Piccole parti Acciaio inox (V2A) Colore Argento (nero solo parti visibili) Fissaggio del modulo Conergy QuickFix Materiale Alluminio 1 Tolleranza di scostamento: +/-1,2 mm temperatura ambiente 20°C, velocità del vento 1 m/s 2 Conforme a IEC 61215 Ed. 2 3 Tolleranza del peso: +/-0,5 kg 4 Valido per moduli registrati della serie PowerPlus. Altrimenti saranno applicate le condizioni di garanzia standard 5 Standard test conditions definite come: irraggiamento di 1,000 W/m² con densità spettrale pari a AM 1,5 e temperatura delle celle pari a 25 °C 6 Tolleranza sulla misurazione STC: +/-3% (Pmpp); +/-10% (Isc, Uoc, Impp, Umpp); tolleranza sulla misurazione NOCT: +/-5% (Pmpp); +/-10% (Isc, Uoc, Impp, Umpp) Conergy PowerPlus 240M 245M 250M 255M 260M 7 Parametri elettrici in condizioni standard 5 Potenza nominale (P nom ) 240 W 245 W 250 W 255 W 260 W Tolleranza della potenza -0/+3 % -0/+3 % -0/+3 % -0/+3 % -0/+3 % Efficienza del modulo (P nom ) 14,74 % 15,05 % 15,36 % 15,66 % 15,97 % Tensione MPP (U mpp ) 6 30,89 V 31,19 V 31,45 V 31,71 V 31,79 V Corrente MPP (I mpp ) 6 7,90 A 7,97 A 8,04 A 8,11 A 8,26 A Tensione a vuoto (U oc ) 6 38,00 V 38,15 V 38,29 V 38,43 V 38,29 V Corrente di cortocircuito (I sc ) 6 8,45 A 8,50 A 8,54 A 8,58 A 8,78 A Coefficiente di temperatura (P mpp ) -0,44 %/° C -0,44 %/° C -0,44 %/° C -0,44 %/° C -0,44 %/° C Coefficiente di temperatura (U oc ) assoluto -0,123 V/° C -0,123 V/° C -0,123 V/° C -0,123 V/° C -0,120 V/° C Coefficiente di temperatura (U oc ) percentuale -0,34 %/° C -0,34 %/° C -0,34 %/° C -0,34 %/° C -0,33 %/° C Coefficiente di temperatura (I sc ) assoluto 5,02 mA/° C 5,31 mA/° C 5,35 mA/° C 5,41 mA/° C 5,18 mA/° C Coefficiente di temperatura (I sc ) percentuale 0,059 %/° C 0,059 %/° C 0,059 %/° C 0,059 %/° C 0,059 %/° C Parametri elettrici a 800 W/m², NOCT e AM 1,5 Potenza (P mpp ) 179,77 W 183,15 W 186,33 W 189,53 W 193,53 W Tensione a vuoto (U oc ) 34,63 V 34,77 V 34,90 V 35,03 V 34,90 V Corrente di cortocircuito (I sc ) 6,85 A 6,89 A 6,92 A 6,96 A 7,12 A Tensione (U mpp ) 28,06 V 28,34 V 28,58 V 28,82 V 28,90 V Corrente (I mpp ) 6,41 A 6,46 A 6,52 A 6,58 A 6,70 A QU ALITÁ C E R TIFICA TA CONERGY Semplice ed affidabile sin dall’inizio| Pianificazione e installazione semplice grazie alla progettazione con Conergizer e al simulatore di ombre| Profili corti e connettori che non necessitano di attrezzi| Nessun taglio dei profili grazie alla barra mini-telescopica| Montaggio dei moduli senza attrezzi grazie alla tecnologia QuickFix| Sistema di alloggiamento cavi integrato Massima sicurezza, vita più lunga| Garanzia fino a 12 anni| Carico neve fino a 6.000 Pa, resistente contro ammoniaca, salsedine e grandine Design ed estetica migliori di quelle dell’installazione del vostro vicino| Elegante come un sistema integrato grazie all’aspetto “Noir”| Sistema di montaggio perfezionato per il massimo risultato estetico| Moduli fittizi per un campo fotovoltaico uniforme Moduli - Conery Complete 300 (Conergy PowerPlus 2xxM Noir) Dimensioni modulo (L x H x P) 1 1.651 × 986 × 46 mm Dimensioni cella 156 × 156 mm Nr. Celle 60 Tipo cella Celle monocristalline con tecnologia a 3 busbar Capacità di carico 6.000 Pa 2 Copertura anteriore Vetro solare microstrutturato Tipo di connettore Huber + Suhner: Connettore ad avvitamento Peso modulo 3 19,6 kg Certificazioni IEC/EN 61215 Ed. 2, IEC/EN 61730, SC II Garanzia 4 12 anni Garanzie sulla potenza 4 Lineare, 82% della potenza nominale in 25 anni Massima tensione di sistema ammissibile 1.000 V Materiale della cornice Alluminio anodizzato nero Clamping area 345 mm Clamping area 345 mm Clamping area345 mm Clamping area345 mm Clamping area 565 mm Clamping area 565 mm Clamping area 565 mm Clamping area 565 mm 923 mm 9 x 15 mm 9 x 15 mm Ø 5 mm 825.5 mm 825.5 mm Ar ea d i f is sa gg io Ar ea d i f is sa gg io Area di fissaggio Area di fissaggio Area di fissaggio Area di fissaggio Ar ea d i f is sa gg io Ar ea d i f is sa gg io C o ne rg y_ Co m p le te 3 0 0 _TD _I TA _02 .2 01 3 Co n r ise rv a d i mo d ifi ch e t ec ni ch e. 2 01 3© Co ne rg y Per ulteriori informazioni: Conergy Italia S.p.A.Via Zamenhof 200 - 36100 Vicenza Tel. +39 0444 380131 - Fax +39 0444 [email protected] - www.conergy.it
Scheda tecnica | Soluzione per impianti fotovoltaici Scheda tecnica | Soluzione per impianti fotovoltaici Scheda tecnica | Soluzione per impianti fotovoltaici Curve di efficienza con diverse tensioni d’ingresso Ef fic ie nc y l eve l i n % % of AC output 275 V DC 700 V DC750 V DC Conergy Complete 300 - inverter (Tipo: serie Conergy IPG S) 3S 4S 5S Ingresso (generatore fotovoltaico)Potenza DC consigliata 3,2 kW 4,3 kW 5,0 kW Massima tensione d’ingresso (V dcmax ) 940 V 940 V 940 V Minima tensione d’ingresso (V dcmin ) 250 V 250 V 275 V Tensione d’ingresso di risveglio (V dcstart ) 220 V 220 V 220 V Tensione nominale d’ingresso (V dc, r ) 700 V 700 V 700 V Massima tensione MPP (V mppmax ) 750 V 750 V 750 V Minima tensione MPP (V mppmin ) 250 V 250 V 275 V Massima corrente d’ingresso (I pcmax ) 19 A 19 A 19 A Potenza di risveglio 25 W dc 25 W dc 25 W dc Inseguitori MPP 1 1 1 Tipo di connettori Connettore, MCIV-compatibile (4 mm 2 incluso nella fornitura; max. 10 mm 2 ) Numero di ingressi DC 1 1 1 Accuratezza MPP 99 % 99 % 99 % Uscita (rete)Tensione nominale della rete (V ac, r ) 230 V 230 V 230 V Massima tensione della rete L-N (V acmax ) 264,5 V 264,5 V 264,5 V Minima tensione della rete L-N (V acmin ) 184 V 184 V 184 V Massima corrente d’uscita (I acmax ) 14 A 19 A 22 A Potenza nominale (P ac, r ) 3 kW 4 kW 5 kW Massima potenza (P acmax ) 3 kW 4 kW 5 kW Frequenza nominale (f r ) 50 Hz 50 Hz 50 Hz Massima frequenza (f max ) 51,5 Hz 51,5 Hz 51,5 Hz Minima frequenza (f min ) 47,5 Hz 47,5 Hz 47,5 Hz Cos Phi 1 1 1 Tipo rete Rete TN-/TT Rete TN-/TT Rete TN-/TT Distorsione (alla potenza nominale) ≤ 3 % ≤ 3 % ≤ 3 % Tipo di connesssione Connettore incluso nella fornitura (sezione massima cavo flessibile 6 mm 2 ) Tipo allaccio rete Monofase Monofase Monofase Consumo in stand-by/notturno (P notte ) 0,2 W 0,2 W 0,2 W EfficienzaEfficienza massima 97,6 % 97,7 % 97,7 % Efficienza europea 96,4 % 96,8 % 97,0 % Raffreddamento Tipo di raffreddamento Conergy PowerCool Conergy PowerCool con ventilatori controllati in temperatura Condizioni ambientaliIntervallo di temperatura -20° C/+60° C -20° C/+60° C -20° C/+60° C Temperatura massima per una potenza nominale costante +50° C +50° C +50° C Umidità relativa (non condensata) 0–95 % 0–95 % 0–95 % Altezza di installazione (s.l.m.) ≤ 2.000 m ≤ 2.000 m ≤ 2.000 m Sito di installazione Interno / Esterno Interno / Esterno Interno / Esterno Conergy Complete 300 - inverter (Tipo: serie Conergy IPG S) 3S 4S 5S Protezione/SicurezzaTipo protezione IP 65 Classe protezione Classe 1, in accordo con IEC 62103 Monitoraggio collegamento di terra Sì, risposta configurabile Comportamento con sovraccarico Aggiustamento del punto di lavoro Comportamento in sovratemperatura Derating Protezione ingresso DC Varistori (protezione da sovratensioni tipo 3) Protezione uscita AC Varistori (protezione da sovratensioni tipo 3) Dispositivo interruttore sensibile alla corrente residua AC / DC di di tipo B integrato Sì Protezione sovratensione DC Sì Monitoraggio reteTempo di attesa dopo un errore dalla rete 1 60 secondi Tempo di reazione nell’evento di errore della rete 1 200 millisecondi Il monitoraggio rete risponde ai requisiti VDE 0126-1-1 Germania, Francia, Grecia, Lussemburgo; RD 1663 Spagna; CEI 0-21 Italia; altri su richiesta Dimensioni/PesoDimensioni in mm (L x H x P) 390 x 675 x 229 Peso 22 kg NormeEmissioni transitorie (EMC) DIN EN 61000-6-4:2007-09 Resistenza alle interferenze (EMC) DIN EN 61000-6-2:2006-03 Qualità rete IEC 61000-3-2/-3-12 (armoniche); IEC 61000-3-3/-3-11 (vibrazioni) Affidabilità strumento IEC 62109-1:2003, IEC 62109-2:2005, IEC 62103:2003 e DIN EN 50178:1998 Conformità CE Sì Approvazione GS Sì Cornformità alla EEG 2009, §6,1 Sì Conformità alla VDE-AR-N 4105 Sì AltroDisplay LCD Interfaccia di comunicazione CAN Topologia Senza trasformatore Garanzia 5 anni, estendibile su richiesta 1 Valori per la Germania; i valori variano a seconda delle impostazioni regionali 0 10 20 30 40 50 60 70 80 90 100 0 10 20 30 40 50 60 70 80 90 100 % of AC rated power Effic ie nc y fa ct or in % VS 5 / 275 V DCVS 5 / 700 V DCVS 5 / 750 V DC Conergy IPG 3S 4S 5S P nenn 250 V DC 700 V DC 750 V DC 250 V DC 700 V DC 750 V DC 275 V DC 700 V DC 750 V DC 5 % 77,4 % 86,5 % 84,4 % 80,6 % 88,4 % 87,5 % 82,5 % 90,0 % 88,8 % 10 % 85,5 % 92,3 % 91,0 % 88,2 % 93,4 % 93,0 % 89,5 % 94,2 % 93,7 % 20 % 91,1 % 95,4 % 94,9 % 92,6 % 96,0 % 95,8 % 93,3 % 96,5 % 96,2 % 25 % 92,3 % 96,1 % 95,6 % 93,5 % 96,5 % 96,4 % 94,0 % 96,9 % 96,7 % 30 % 93,1 % 96,5 % 96,1 % 94,1 % 96,9 % 96,7 % 94,6 % 97,2 % 97,0 % 50 % 94,6 % 97,3 % 97,1 % 95,1 % 97,5 % 97,3 % 95,4 % 97,6 % 97,4 % 75 % 95,3 % 97,6 % 97,4 % 95,5 % 97,7 % 97,6 % 95,7 % 97,7 % 97,6 % 100 % 95,5 % 97,6 % 97,6 % 95,5 % 97,7 % 97,6 % 95,6 % 97,6 % 97,5 % Layout interno Ef ficie nz a i n % % potenza nominale AC Trasfor- matore Filtro DC Filtro AC Connettore fase + neutro = 230 V DC 250 – 940 V
Scheda tecnica | Soluzione per impianti fotovoltaici Scheda tecnica | Soluzione per impianti fotovoltaici Scheda tecnica | Soluzione per impianti fotovoltaici Curve di efficienza con diverse tensioni d’ingresso Ef fic ie nc y l eve l i n % % of AC output 275 V DC 700 V DC750 V DC Conergy Complete 300 - inverter (Tipo: serie Conergy IPG S) 3S 4S 5S Ingresso (generatore fotovoltaico)Potenza DC consigliata 3,2 kW 4,3 kW 5,0 kW Massima tensione d’ingresso (V dcmax ) 940 V 940 V 940 V Minima tensione d’ingresso (V dcmin ) 250 V 250 V 275 V Tensione d’ingresso di risveglio (V dcstart ) 220 V 220 V 220 V Tensione nominale d’ingresso (V dc, r ) 700 V 700 V 700 V Massima tensione MPP (V mppmax ) 750 V 750 V 750 V Minima tensione MPP (V mppmin ) 250 V 250 V 275 V Massima corrente d’ingresso (I pcmax ) 19 A 19 A 19 A Potenza di risveglio 25 W dc 25 W dc 25 W dc Inseguitori MPP 1 1 1 Tipo di connettori Connettore, MCIV-compatibile (4 mm 2 incluso nella fornitura; max. 10 mm 2 ) Numero di ingressi DC 1 1 1 Accuratezza MPP 99 % 99 % 99 % Uscita (rete)Tensione nominale della rete (V ac, r ) 230 V 230 V 230 V Massima tensione della rete L-N (V acmax ) 264,5 V 264,5 V 264,5 V Minima tensione della rete L-N (V acmin ) 184 V 184 V 184 V Massima corrente d’uscita (I acmax ) 14 A 19 A 22 A Potenza nominale (P ac, r ) 3 kW 4 kW 5 kW Massima potenza (P acmax ) 3 kW 4 kW 5 kW Frequenza nominale (f r ) 50 Hz 50 Hz 50 Hz Massima frequenza (f max ) 51,5 Hz 51,5 Hz 51,5 Hz Minima frequenza (f min ) 47,5 Hz 47,5 Hz 47,5 Hz Cos Phi 1 1 1 Tipo rete Rete TN-/TT Rete TN-/TT Rete TN-/TT Distorsione (alla potenza nominale) ≤ 3 % ≤ 3 % ≤ 3 % Tipo di connesssione Connettore incluso nella fornitura (sezione massima cavo flessibile 6 mm 2 ) Tipo allaccio rete Monofase Monofase Monofase Consumo in stand-by/notturno (P notte ) 0,2 W 0,2 W 0,2 W EfficienzaEfficienza massima 97,6 % 97,7 % 97,7 % Efficienza europea 96,4 % 96,8 % 97,0 % Raffreddamento Tipo di raffreddamento Conergy PowerCool Conergy PowerCool con ventilatori controllati in temperatura Condizioni ambientaliIntervallo di temperatura -20° C/+60° C -20° C/+60° C -20° C/+60° C Temperatura massima per una potenza nominale costante +50° C +50° C +50° C Umidità relativa (non condensata) 0–95 % 0–95 % 0–95 % Altezza di installazione (s.l.m.) ≤ 2.000 m ≤ 2.000 m ≤ 2.000 m Sito di installazione Interno / Esterno Interno / Esterno Interno / Esterno Conergy Complete 300 - inverter (Tipo: serie Conergy IPG S) 3S 4S 5S Protezione/SicurezzaTipo protezione IP 65 Classe protezione Classe 1, in accordo con IEC 62103 Monitoraggio collegamento di terra Sì, risposta configurabile Comportamento con sovraccarico Aggiustamento del punto di lavoro Comportamento in sovratemperatura Derating Protezione ingresso DC Varistori (protezione da sovratensioni tipo 3) Protezione uscita AC Varistori (protezione da sovratensioni tipo 3) Dispositivo interruttore sensibile alla corrente residua AC / DC di di tipo B integrato Sì Protezione sovratensione DC Sì Monitoraggio reteTempo di attesa dopo un errore dalla rete 1 60 secondi Tempo di reazione nell’evento di errore della rete 1 200 millisecondi Il monitoraggio rete risponde ai requisiti VDE 0126-1-1 Germania, Francia, Grecia, Lussemburgo; RD 1663 Spagna; CEI 0-21 Italia; altri su richiesta Dimensioni/PesoDimensioni in mm (L x H x P) 390 x 675 x 229 Peso 22 kg NormeEmissioni transitorie (EMC) DIN EN 61000-6-4:2007-09 Resistenza alle interferenze (EMC) DIN EN 61000-6-2:2006-03 Qualità rete IEC 61000-3-2/-3-12 (armoniche); IEC 61000-3-3/-3-11 (vibrazioni) Affidabilità strumento IEC 62109-1:2003, IEC 62109-2:2005, IEC 62103:2003 e DIN EN 50178:1998 Conformità CE Sì Approvazione GS Sì Cornformità alla EEG 2009, §6,1 Sì Conformità alla VDE-AR-N 4105 Sì AltroDisplay LCD Interfaccia di comunicazione CAN Topologia Senza trasformatore Garanzia 5 anni, estendibile su richiesta 1 Valori per la Germania; i valori variano a seconda delle impostazioni regionali 0 10 20 30 40 50 60 70 80 90 100 0 10 20 30 40 50 60 70 80 90 100 % of AC rated power Effic ie nc y fa ct or in % VS 5 / 275 V DCVS 5 / 700 V DCVS 5 / 750 V DC Conergy IPG 3S 4S 5S P nenn 250 V DC 700 V DC 750 V DC 250 V DC 700 V DC 750 V DC 275 V DC 700 V DC 750 V DC 5 % 77,4 % 86,5 % 84,4 % 80,6 % 88,4 % 87,5 % 82,5 % 90,0 % 88,8 % 10 % 85,5 % 92,3 % 91,0 % 88,2 % 93,4 % 93,0 % 89,5 % 94,2 % 93,7 % 20 % 91,1 % 95,4 % 94,9 % 92,6 % 96,0 % 95,8 % 93,3 % 96,5 % 96,2 % 25 % 92,3 % 96,1 % 95,6 % 93,5 % 96,5 % 96,4 % 94,0 % 96,9 % 96,7 % 30 % 93,1 % 96,5 % 96,1 % 94,1 % 96,9 % 96,7 % 94,6 % 97,2 % 97,0 % 50 % 94,6 % 97,3 % 97,1 % 95,1 % 97,5 % 97,3 % 95,4 % 97,6 % 97,4 % 75 % 95,3 % 97,6 % 97,4 % 95,5 % 97,7 % 97,6 % 95,7 % 97,7 % 97,6 % 100 % 95,5 % 97,6 % 97,6 % 95,5 % 97,7 % 97,6 % 95,6 % 97,6 % 97,5 % Layout interno Ef ficie nz a i n % % potenza nominale AC Trasfor- matore Filtro DC Filtro AC Connettore fase + neutro = 230 V DC 250 – 940 V
Scheda tecnica | Soluzione per impianti fotovoltaici Scheda tecnica | Soluzione per impianti fotovoltaici Scheda tecnica | Soluzione per impianti fotovoltaici Curve di efficienza con diverse tensioni d’ingresso Ef fic ie nc y l eve l i n % % of AC output 275 V DC 700 V DC750 V DC Conergy Complete 300 - inverter (Tipo: serie Conergy IPG S) 3S 4S 5S Ingresso (generatore fotovoltaico)Potenza DC consigliata 3,2 kW 4,3 kW 5,0 kW Massima tensione d’ingresso (V dcmax ) 940 V 940 V 940 V Minima tensione d’ingresso (V dcmin ) 250 V 250 V 275 V Tensione d’ingresso di risveglio (V dcstart ) 220 V 220 V 220 V Tensione nominale d’ingresso (V dc, r ) 700 V 700 V 700 V Massima tensione MPP (V mppmax ) 750 V 750 V 750 V Minima tensione MPP (V mppmin ) 250 V 250 V 275 V Massima corrente d’ingresso (I pcmax ) 19 A 19 A 19 A Potenza di risveglio 25 W dc 25 W dc 25 W dc Inseguitori MPP 1 1 1 Tipo di connettori Connettore, MCIV-compatibile (4 mm 2 incluso nella fornitura; max. 10 mm 2 ) Numero di ingressi DC 1 1 1 Accuratezza MPP 99 % 99 % 99 % Uscita (rete)Tensione nominale della rete (V ac, r ) 230 V 230 V 230 V Massima tensione della rete L-N (V acmax ) 264,5 V 264,5 V 264,5 V Minima tensione della rete L-N (V acmin ) 184 V 184 V 184 V Massima corrente d’uscita (I acmax ) 14 A 19 A 22 A Potenza nominale (P ac, r ) 3 kW 4 kW 5 kW Massima potenza (P acmax ) 3 kW 4 kW 5 kW Frequenza nominale (f r ) 50 Hz 50 Hz 50 Hz Massima frequenza (f max ) 51,5 Hz 51,5 Hz 51,5 Hz Minima frequenza (f min ) 47,5 Hz 47,5 Hz 47,5 Hz Cos Phi 1 1 1 Tipo rete Rete TN-/TT Rete TN-/TT Rete TN-/TT Distorsione (alla potenza nominale) ≤ 3 % ≤ 3 % ≤ 3 % Tipo di connesssione Connettore incluso nella fornitura (sezione massima cavo flessibile 6 mm 2 ) Tipo allaccio rete Monofase Monofase Monofase Consumo in stand-by/notturno (P notte ) 0,2 W 0,2 W 0,2 W EfficienzaEfficienza massima 97,6 % 97,7 % 97,7 % Efficienza europea 96,4 % 96,8 % 97,0 % Raffreddamento Tipo di raffreddamento Conergy PowerCool Conergy PowerCool con ventilatori controllati in temperatura Condizioni ambientaliIntervallo di temperatura -20° C/+60° C -20° C/+60° C -20° C/+60° C Temperatura massima per una potenza nominale costante +50° C +50° C +50° C Umidità relativa (non condensata) 0–95 % 0–95 % 0–95 % Altezza di installazione (s.l.m.) ≤ 2.000 m ≤ 2.000 m ≤ 2.000 m Sito di installazione Interno / Esterno Interno / Esterno Interno / Esterno Conergy Complete 300 - inverter (Tipo: serie Conergy IPG S) 3S 4S 5S Protezione/SicurezzaTipo protezione IP 65 Classe protezione Classe 1, in accordo con IEC 62103 Monitoraggio collegamento di terra Sì, risposta configurabile Comportamento con sovraccarico Aggiustamento del punto di lavoro Comportamento in sovratemperatura Derating Protezione ingresso DC Varistori (protezione da sovratensioni tipo 3) Protezione uscita AC Varistori (protezione da sovratensioni tipo 3) Dispositivo interruttore sensibile alla corrente residua AC / DC di di tipo B integrato Sì Protezione sovratensione DC Sì Monitoraggio reteTempo di attesa dopo un errore dalla rete 1 60 secondi Tempo di reazione nell’evento di errore della rete 1 200 millisecondi Il monitoraggio rete risponde ai requisiti VDE 0126-1-1 Germania, Francia, Grecia, Lussemburgo; RD 1663 Spagna; CEI 0-21 Italia; altri su richiesta Dimensioni/PesoDimensioni in mm (L x H x P) 390 x 675 x 229 Peso 22 kg NormeEmissioni transitorie (EMC) DIN EN 61000-6-4:2007-09 Resistenza alle interferenze (EMC) DIN EN 61000-6-2:2006-03 Qualità rete IEC 61000-3-2/-3-12 (armoniche); IEC 61000-3-3/-3-11 (vibrazioni) Affidabilità strumento IEC 62109-1:2003, IEC 62109-2:2005, IEC 62103:2003 e DIN EN 50178:1998 Conformità CE Sì Approvazione GS Sì Cornformità alla EEG 2009, §6,1 Sì Conformità alla VDE-AR-N 4105 Sì AltroDisplay LCD Interfaccia di comunicazione CAN Topologia Senza trasformatore Garanzia 5 anni, estendibile su richiesta 1 Valori per la Germania; i valori variano a seconda delle impostazioni regionali 0 10 20 30 40 50 60 70 80 90 100 0 10 20 30 40 50 60 70 80 90 100 % of AC rated power Effic ie nc y fa ct or in % VS 5 / 275 V DCVS 5 / 700 V DCVS 5 / 750 V DC Conergy IPG 3S 4S 5S P nenn 250 V DC 700 V DC 750 V DC 250 V DC 700 V DC 750 V DC 275 V DC 700 V DC 750 V DC 5 % 77,4 % 86,5 % 84,4 % 80,6 % 88,4 % 87,5 % 82,5 % 90,0 % 88,8 % 10 % 85,5 % 92,3 % 91,0 % 88,2 % 93,4 % 93,0 % 89,5 % 94,2 % 93,7 % 20 % 91,1 % 95,4 % 94,9 % 92,6 % 96,0 % 95,8 % 93,3 % 96,5 % 96,2 % 25 % 92,3 % 96,1 % 95,6 % 93,5 % 96,5 % 96,4 % 94,0 % 96,9 % 96,7 % 30 % 93,1 % 96,5 % 96,1 % 94,1 % 96,9 % 96,7 % 94,6 % 97,2 % 97,0 % 50 % 94,6 % 97,3 % 97,1 % 95,1 % 97,5 % 97,3 % 95,4 % 97,6 % 97,4 % 75 % 95,3 % 97,6 % 97,4 % 95,5 % 97,7 % 97,6 % 95,7 % 97,7 % 97,6 % 100 % 95,5 % 97,6 % 97,6 % 95,5 % 97,7 % 97,6 % 95,6 % 97,6 % 97,5 % Layout interno Ef ficie nz a i n % % potenza nominale AC Trasfor- matore Filtro DC Filtro AC Connettore fase + neutro = 230 V DC 250 – 940 V
Scheda tecnica | Soluzione per impianti fotovoltaici Scheda tecnica | Soluzione per impianti fotovoltaici Scheda tecnica | Soluzione per impianti fotovoltaici Curve di efficienza con diverse tensioni d’ingresso Ef fic ie nc y l eve l i n % % of AC output 275 V DC 700 V DC750 V DC Conergy Complete 300 - inverter (Tipo: serie Conergy IPG S) 3S 4S 5S Ingresso (generatore fotovoltaico)Potenza DC consigliata 3,2 kW 4,3 kW 5,0 kW Massima tensione d’ingresso (V dcmax ) 940 V 940 V 940 V Minima tensione d’ingresso (V dcmin ) 250 V 250 V 275 V Tensione d’ingresso di risveglio (V dcstart ) 220 V 220 V 220 V Tensione nominale d’ingresso (V dc, r ) 700 V 700 V 700 V Massima tensione MPP (V mppmax ) 750 V 750 V 750 V Minima tensione MPP (V mppmin ) 250 V 250 V 275 V Massima corrente d’ingresso (I pcmax ) 19 A 19 A 19 A Potenza di risveglio 25 W dc 25 W dc 25 W dc Inseguitori MPP 1 1 1 Tipo di connettori Connettore, MCIV-compatibile (4 mm 2 incluso nella fornitura; max. 10 mm 2 ) Numero di ingressi DC 1 1 1 Accuratezza MPP 99 % 99 % 99 % Uscita (rete)Tensione nominale della rete (V ac, r ) 230 V 230 V 230 V Massima tensione della rete L-N (V acmax ) 264,5 V 264,5 V 264,5 V Minima tensione della rete L-N (V acmin ) 184 V 184 V 184 V Massima corrente d’uscita (I acmax ) 14 A 19 A 22 A Potenza nominale (P ac, r ) 3 kW 4 kW 5 kW Massima potenza (P acmax ) 3 kW 4 kW 5 kW Frequenza nominale (f r ) 50 Hz 50 Hz 50 Hz Massima frequenza (f max ) 51,5 Hz 51,5 Hz 51,5 Hz Minima frequenza (f min ) 47,5 Hz 47,5 Hz 47,5 Hz Cos Phi 1 1 1 Tipo rete Rete TN-/TT Rete TN-/TT Rete TN-/TT Distorsione (alla potenza nominale) ≤ 3 % ≤ 3 % ≤ 3 % Tipo di connesssione Connettore incluso nella fornitura (sezione massima cavo flessibile 6 mm 2 ) Tipo allaccio rete Monofase Monofase Monofase Consumo in stand-by/notturno (P notte ) 0,2 W 0,2 W 0,2 W EfficienzaEfficienza massima 97,6 % 97,7 % 97,7 % Efficienza europea 96,4 % 96,8 % 97,0 % Raffreddamento Tipo di raffreddamento Conergy PowerCool Conergy PowerCool con ventilatori controllati in temperatura Condizioni ambientaliIntervallo di temperatura -20° C/+60° C -20° C/+60° C -20° C/+60° C Temperatura massima per una potenza nominale costante +50° C +50° C +50° C Umidità relativa (non condensata) 0–95 % 0–95 % 0–95 % Altezza di installazione (s.l.m.) ≤ 2.000 m ≤ 2.000 m ≤ 2.000 m Sito di installazione Interno / Esterno Interno / Esterno Interno / Esterno Conergy Complete 300 - inverter (Tipo: serie Conergy IPG S) 3S 4S 5S Protezione/SicurezzaTipo protezione IP 65 Classe protezione Classe 1, in accordo con IEC 62103 Monitoraggio collegamento di terra Sì, risposta configurabile Comportamento con sovraccarico Aggiustamento del punto di lavoro Comportamento in sovratemperatura Derating Protezione ingresso DC Varistori (protezione da sovratensioni tipo 3) Protezione uscita AC Varistori (protezione da sovratensioni tipo 3) Dispositivo interruttore sensibile alla corrente residua AC / DC di di tipo B integrato Sì Protezione sovratensione DC Sì Monitoraggio reteTempo di attesa dopo un errore dalla rete 1 60 secondi Tempo di reazione nell’evento di errore della rete 1 200 millisecondi Il monitoraggio rete risponde ai requisiti VDE 0126-1-1 Germania, Francia, Grecia, Lussemburgo; RD 1663 Spagna; CEI 0-21 Italia; altri su richiesta Dimensioni/PesoDimensioni in mm (L x H x P) 390 x 675 x 229 Peso 22 kg NormeEmissioni transitorie (EMC) DIN EN 61000-6-4:2007-09 Resistenza alle interferenze (EMC) DIN EN 61000-6-2:2006-03 Qualità rete IEC 61000-3-2/-3-12 (armoniche); IEC 61000-3-3/-3-11 (vibrazioni) Affidabilità strumento IEC 62109-1:2003, IEC 62109-2:2005, IEC 62103:2003 e DIN EN 50178:1998 Conformità CE Sì Approvazione GS Sì Cornformità alla EEG 2009, §6,1 Sì Conformità alla VDE-AR-N 4105 Sì AltroDisplay LCD Interfaccia di comunicazione CAN Topologia Senza trasformatore Garanzia 5 anni, estendibile su richiesta 1 Valori per la Germania; i valori variano a seconda delle impostazioni regionali 0 10 20 30 40 50 60 70 80 90 100 0 10 20 30 40 50 60 70 80 90 100 % of AC rated power Effic ie nc y fa ct or in % VS 5 / 275 V DCVS 5 / 700 V DCVS 5 / 750 V DC Conergy IPG 3S 4S 5S P nenn 250 V DC 700 V DC 750 V DC 250 V DC 700 V DC 750 V DC 275 V DC 700 V DC 750 V DC 5 % 77,4 % 86,5 % 84,4 % 80,6 % 88,4 % 87,5 % 82,5 % 90,0 % 88,8 % 10 % 85,5 % 92,3 % 91,0 % 88,2 % 93,4 % 93,0 % 89,5 % 94,2 % 93,7 % 20 % 91,1 % 95,4 % 94,9 % 92,6 % 96,0 % 95,8 % 93,3 % 96,5 % 96,2 % 25 % 92,3 % 96,1 % 95,6 % 93,5 % 96,5 % 96,4 % 94,0 % 96,9 % 96,7 % 30 % 93,1 % 96,5 % 96,1 % 94,1 % 96,9 % 96,7 % 94,6 % 97,2 % 97,0 % 50 % 94,6 % 97,3 % 97,1 % 95,1 % 97,5 % 97,3 % 95,4 % 97,6 % 97,4 % 75 % 95,3 % 97,6 % 97,4 % 95,5 % 97,7 % 97,6 % 95,7 % 97,7 % 97,6 % 100 % 95,5 % 97,6 % 97,6 % 95,5 % 97,7 % 97,6 % 95,6 % 97,6 % 97,5 % Layout interno Ef ficie nz a i n % % potenza nominale AC Trasfor- matore Filtro DC Filtro AC Connettore fase + neutro = 230 V DC 250 – 940 V
