Colori per componenti elettrici e sicurezza (prima parte)

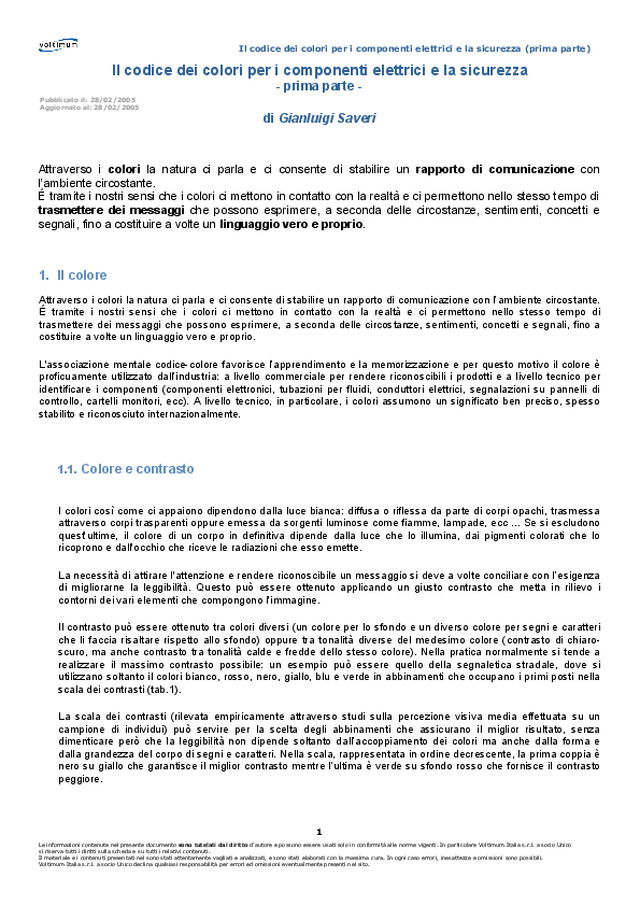

Il codice dei colori per i componenti elettrici e la sicurezza (prima parte) Le informazioni contenute nel presente documento sono tutelati dal diritto d’autore e possono essere usati solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito. 1 Il codice dei colori per i componenti elettrici e la sicurezza - prima parte - di Gianluigi Saveri Attraverso i colori la natura ci parla e ci consente di stabilire un rapporto di comunicazione con l’ambiente circostante. É tramite i nostri sensi che i colori ci mettono in contatto con la realtà e ci permettono nello stesso tempo di trasmettere dei messaggi che possono esprimere, a seconda delle circostanze, sentimenti, concetti e segnali, fino a costituire a volte un linguaggio vero e proprio. 1. Il colore Attraverso i colori la natura ci parla e ci consente di stabilire un rapporto di comunicazione con l’ambiente circostante. É tramite i nostri sensi che i colori ci mettono in contatto con la realtà e ci permettono nello stesso tempo di trasmettere dei messaggi che possono esprimere, a seconda delle circostanze, sentimenti, concetti e segnali, fino a costituire a volte un linguaggio vero e proprio. L'associazione mentale codice-colore favorisce l’apprendimento e la memorizzazione e per questo motivo il colore è proficuamente utilizzato dall’industria: a livello commerciale per rendere riconoscibili i prodotti e a livello tecnico per identificare i componenti (componenti elettronici, tubazioni per fluidi, conduttori elettrici, segnalazioni su pannelli di controllo, cartelli monitori, ecc). A livello tecnico, in particolare, i colori assumono un significato ben preciso, spesso stabilito e riconosciuto internazionalmente. 1.1. Colore e contrasto I colori così come ci appaiono dipendono dalla luce bianca: diffusa o riflessa da parte di corpi opachi, trasmessa attraverso corpi trasparenti oppure emessa da sorgenti luminose come fiamme, lampade, ecc ... Se si escludono quest’ultime, il colore di un corpo in definitiva dipende dalla luce che lo illumina, dai pigmenti colorati che lo ricoprono e dall'occhio che riceve le radiazioni che esso emette. La necessità di attirare l'attenzione e rendere riconoscibile un messaggio si deve a volte conciliare con l’esigenza di migliorarne la leggibilità. Questo può essere ottenuto applicando un giusto contrasto che metta in rilievo i contorni dei vari elementi che compongono l'immagine. Il contrasto può essere ottenuto tra colori diversi (un colore per lo sfondo e un diverso colore per segni e caratteri che li faccia risaltare rispetto allo sfondo) oppure tra tonalità diverse del medesimo colore (contrasto di chiaro-scuro, ma anche contrasto tra tonalità calde e fredde dello stesso colore). Nella pratica normalmente si tende a realizzare il massimo contrasto possibile: un esempio può essere quello della segnaletica stradale, dove si utilizzano soltanto il colori bianco, rosso, nero, giallo, blu e verde in abbinamenti che occupano i primi posti nella scala dei contrasti (tab.1). La scala dei contrasti (rilevata empiricamente attraverso studi sulla percezione visiva media effettuata su un campione di individui) può servire per la scelta degli abbinamenti che assicurano il miglior risultato, senza dimenticare però che la leggibilità non dipende soltanto dall’accoppiamento dei colori ma anche dalla forma e dalla grandezza del corpo di segni e caratteri. Nella scala, rappresentata in ordine decrescente, la prima coppia è nero su giallo che garantisce il miglior contrasto mentre l’ultima è verde su sfondo rosso che fornisce il contrasto peggiore. Pubblicato il: 28/02/2005 Aggiornato al: 28/02/2005

Il codice dei colori per i componenti elettrici e la sicurezza (prima parte) Le informazioni contenute nel presente documento sono tutelati dal diritto d’autore e possono essere usati solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito. 4 Il conduttore deve essere individuabile per tutta la sua lunghezza tramite il colore dell’isolante o tramite marcatori colorati. L’identificazione per mezzo di colori deve essere inequivocabile anche se vengono adottate marcature aggiuntive come ad esempio designazioni di tipo alfanumerico. Per i conduttori di fase nei sistemi in corrente alternata, è preferibile utilizzare i colori nero e marrone. Se in un circuito è presente un conduttore di neutro o mediano individuato mediante colori, il colore usato per identificarlo deve essere il blu chiaro. L’uso del blu chiaro non deve essere utilizzato per colorare altri conduttori se ciò può determinare incertezza nell’identificazione. In assenza di un conduttore neutro o mediano, un conduttore di colorazione blu chiaro può essere utilizzato per colorare conduttori diversi ma non deve mai essere usato come conduttore di protezione. I conduttori nudi usati come conduttori di neutro o mediani, identificati tramite colore, devono essere colorati con una banda blu chiara, larga da 15 mm a 100 mm, in ogni comparto o unità e in ogni posizione accessibile, oppure colorati di blu chiaro per tutta la loro lunghezza. Sono permesse combinazioni di due colori qualsiasi tra quelli elencati in tab. 2 quando non esiste nessuna possibilità di creare confusione. Per questo motivo è ammesso l’uso dei colori verde e giallo solo se utilizzati singolarmente e quando sia impossibile confonderli con i colori del conduttore di protezione. Il colore verde e il colore giallo devono essere utilizzati solo nella combinazione giallo-verde per identificare il conduttore di protezione e per nessun altro scopo. Quando si usa la combinazione di colori giallo-verde per i conduttori di protezione la colorazione deve essere ottenuta, per ogni 15 mm di lunghezza del conduttore, in modo che uno dei due colori copra almeno il 30%, e non più del 70% della superficie del conduttore, mentre l’altro il resto della superficie. I conduttori di protezione nudi, se sono colorati, devono essere colorati in giallo-verde per tutta la loro lunghezza o in ogni comparto o unità, o in ogni punto accessibile. Quando si utilizza il nastro adesivo deve essere soltanto di tipo bicolore. Nei casi in cui il conduttore di protezione è chiaramente identificabile dalla sua forma, costruzione o posizione, (es. un conduttore concentrico) non è essenziale applicare il bicolore giallo-verde per tutta la sua lunghezza. E’ sufficiente identificare le estremità o le posizioni accessibili tramite il simbolo o con il bicolore giallo-verde o la designazione PE. L’identificazione mediante colori non è indispensabile quando e si usano masse estranee come conduttore PE. I conduttori PEN, quando sono isolati, devono essere contrassegnati o con la colorazione giallo-verde per tutta la lunghezza con marcature blu chiaro ai capi; blu chiaro per tutta la lunghezza con marcature giallo-verde ai capi. I conduttori singoli o all’interno di un gruppo di conduttori (ad esclusione dei conduttori identificati coi colori giallo-verde) possono essere identificati anche mediante codici numerici chiaramente leggibili e durevoli. Tutti i codici numerici devono essere in forte contrasto con il colore di sfondo dell’isolamento e devono essere scritti in numeri arabi. Per evitare interpretazioni errate, le cifre 6 e 9 non vicine devono essere sottolineate.

Il codice dei colori per i componenti elettrici e la sicurezza (prima parte) Le informazioni contenute nel presente documento sono tutelati dal diritto d’autore e possono essere usati solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito. 5 3. Identificazione delle anime dei cavi La Norma CEI-UNEL 00722 “Identificazione delle anime dei cavi” fornisce indicazioni per l’identificazione tramite colore delle anime dei cavi rigidi e flessibili (per tensioni nominali fino a 1000 V compresi in corrente alternata) degli impianti elettrici utilizzatori, dei cavi di alimentazione degli apparecchi utilizzatori elettrici fissi o mobili e degli apparecchi elettrici trasportabili, mobili o portatili. É prevista anche la possibilità di identificazione tramite numeri nei circuiti di distribuzione ad esclusione del conduttore di protezione che deve essere in ogni caso di colore giallo-verde. La Norma non si applica a: • cavi con e senza guaina utilizzati nel cablaggio elettrico interno di apparecchi utilizzatori o di quadri costruiti secondo le loro relative Norme Europee; • cavi utilizzati per applicazioni in corrente continua; • cavi con più di cinque anime; • cavi di circuiti destinati ad un utilizzo differente dalla fornitura di energia ai componenti elettrici (es. alimentazione di comandi a distanza di avviatori o di relè); • cavi aerei da distribuzione per tensioni nominali Uo/U (Um): 0,6/1 (1,2) kV conformi alla Norma CEI 20-58; • cavi per aeromobili, autoveicoli e rotabili ferroviari e filotranviari. 3.1. Cavi multipolari Le anime dei cavi multipolari devono essere identificate mediante i colori indicati nelle seguenti tabelle (tab. 3 relativa ai cavi con un’anima giallo/verde e tab. 4 relativa ai cavi senza anima giallo/verde). Il colore di identificazione non è richiesto per i conduttori concentrici, per le anime di cavi flessibili piatti senza guaina o per i cavi isolati con materiali che non possono essere identificati mediante colore (es. i cavi con isolamento minerale). Tabella 3 - Cavi con anima giallo/verde Colore delle anime (2) Numero di anime Conduttore di protezione Neutro Fase Fase Fase 3 giallo - verde blu chiaro marrone --- --- 4 giallo - verde --- marrone nero grigio 4 (1) giallo - verde blu chiaro marrone nero --- 5 giallo - verde blu chiaro marrone nero grigio Note: (1) - Solo per applicazioni particolari (es. in un cavo multipolare, in assenza del conduttore di neutro quando il conduttore di colore blu è utilizzato come conduttore di fase oppure per l’alimentazione di due punti luce con neutro comune). (2) - In queste tabelle, un conduttore concentrico non provvisto di rivestimento isolante, quale una guaina metallica, un’armatura o uno schermo, non è considerato un’anima. Un conduttore concentrico è identificato dalla sua posizione e, pertanto, non necessita di essere identificato dal colore. Nel caso di cavi con più di 5 anime, con la presenza o meno del conduttore giallo verde, è utilizzato il metodo della marcatura mediante numerazione progressiva sulla superficie nera di ogni anima (ad eccezione del colore giallo/verde) in conformità alla Norma CEI EN 50334. Tabella 4 - Cavi senza anima giallo/verde Colore delle anime (2) Numero di anime Neutro Fase Fase Fase Fase 2 blu chiaro marrone --- --- --- 3 --- marrone nero grigio --- 3 (1) blu chiaro marrone nero --- --- 4 blu chiaro marrone nero grigio --- 5 blu chiaro marrone nero grigio nero Note: (1) - Solo per applicazioni particolari (es. in un cavo multipolare, in assenza del conduttore di neutro quando il conduttore di colore blu è utilizzato come conduttore di fase oppure per l’alimentazione di due punti luce con neutro comune). (2) - In queste tabelle, un conduttore concentrico non provvisto di rivestimento isolante, quale una guaina metallica, un’armatura o uno schermo, non è considerato un’anima. Un conduttore concentrico è identificato dalla sua posizione e, pertanto, non necessita di essere identificato dal colore. Nel caso di cavi con più di 5 anime, con la presenza o meno del conduttore giallo verde, è utilizzato il metodo della marcatura mediante numerazione progressiva sulla superficie nera di ogni anima (ad eccezione del colore giallo/verde) in conformità alla Norma CEI EN 50334.
