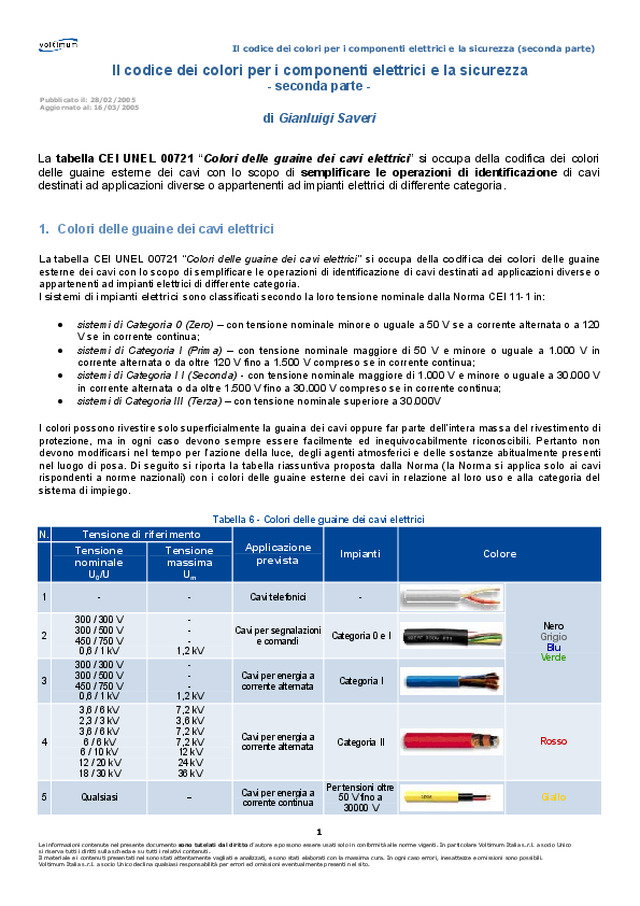

Il codice dei colori per i componenti elettrici e la sicurezza (seconda parte) Le informazioni contenute nel presente documento sono tutelati dal diritto d’autore e possono essere usati solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito. 1 Il codice dei colori per i componenti elettrici e la sicurezza - seconda parte - di Gianluigi Saveri La tabella CEI UNEL 00721 “Colori delle guaine dei cavi elettrici” si occupa della codifica dei colori delle guaine esterne dei cavi con lo scopo di semplificare le operazioni di identificazione di cavi destinati ad applicazioni diverse o appartenenti ad impianti elettrici di differente categoria. 1. Colori delle guaine dei cavi elettrici La tabella CEI UNEL 00721 “Colori delle guaine dei cavi elettrici” si occupa della codifica dei colori delle guaine esterne dei cavi con lo scopo di semplificare le operazioni di identificazione di cavi destinati ad applicazioni diverse o appartenenti ad impianti elettrici di differente categoria. I sistemi di impianti elettrici sono classificati secondo la loro tensione nominale dalla Norma CEI 11-1 in: • sistemi di Categoria 0 (Zero) – con tensione nominale minore o uguale a 50 V se a corrente alternata o a 120 V se in corrente continua; • sistemi di Categoria I (Prima) – con tensione nominale maggiore di 50 V e minore o uguale a 1.000 V in corrente alternata o da oltre 120 V fino a 1.500 V compreso se in corrente continua; • sistemi di Categoria I I (Seconda) - con tensione nominale maggiore di 1.000 V e minore o uguale a 30.000 V in corrente alternata o da oltre 1.500 V fino a 30.000 V compreso se in corrente continua; • sistemi di Categoria III (Terza) – con tensione nominale superiore a 30.000V I colori possono rivestire solo superficialmente la guaina dei cavi oppure far parte dell’intera massa del rivestimento di protezione, ma in ogni caso devono sempre essere facilmente ed inequivocabilmente riconoscibili. Pertanto non devono modificarsi nel tempo per l’azione della luce, degli agenti atmosferici e delle sostanze abitualmente presenti nel luogo di posa. Di seguito si riporta la tabella riassuntiva proposta dalla Norma (la Norma si applica solo ai cavi rispondenti a norme nazionali) con i colori delle guaine esterne dei cavi in relazione al loro uso e alla categoria del sistema di impiego. Tabella 6 - Colori delle guaine dei cavi elettrici N. Tensione di riferimento Tensione nominale U 0 /U Tensione massima U m Applicazione prevista Impianti Colore 1 - - Cavi telefonici - 2 300 / 300 V 300 / 500 V 450 / 750 V 0,6 / 1 kV - - - 1,2 kV Cavi per segnalazioni e comandi Categoria 0 e I 3 300 / 300 V 300 / 500 V 450 / 750 V 0,6 / 1 kV - - - 1,2 kV Cavi per energia a corrente alternata Categoria I Nero Grigio Blu Verde 4 3,6 / 6 kV 2,3 / 3 kV 3,6 / 6 kV 6 / 6 kV 6 / 10 kV 12 / 20 kV 18 / 30 kV 7,2 kV 3,6 kV 7,2 kV 7,2 kV 12 kV 24 kV 36 kV Cavi per energia a corrente alternata Categoria II Rosso 5 Qualsiasi -- Cavi per energia a corrente continua Per tensioni oltre 50 V fino a 30000 V Giallo Pubblicato il: 28/02/2005 Aggiornato al: 16/03/2005

Il codice dei colori per i componenti elettrici e la sicurezza (seconda parte) Le informazioni contenute nel presente documento sono tutelati dal diritto d’autore e possono essere usati solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito. 4 luminosi e i visualizzatori svolgono quindi una funzione di interfaccia fra la macchina e l’operatore e forniscono, tramite il loro colore, le seguenti informazioni: • segnalazione - I colori rosso, giallo,verde e blu sono normalmente utilizzati per attirare l’attenzione dell’operatore o per comunicargli di eseguire una determinata manovra; • conferma - I colori blu e bianco sono abitualmente usati (in alcuni casi si può usare anche il colore verde) per convalidare un comando, o una particolare condizione, o per confermare la fine di un periodo di cambiamento o di transizione. In relazione allo stato della macchina le gemme degli indicatori luminosi devono avere i colori indicati nella Tab. 8, a meno che non esistano diversi accordi tra fornitore e utilizzatore, Ai colori possono essere attribuiti anche significati diversi (Norma Europea EN 60073) quando lo richiede la sicurezza delle persone e dell’ambiente circostante o lo stato dell’equipaggiamento elettrico. Se gli addetti ai comandi sono persone che non distinguono bene i colori o se i colori non sono ben riconoscibili è bene utilizzare oltre il colore ulteriori metodi di codifica. Tabella 8 - Codice dei colori degli indicatori luminosi Colore Significato Spiegazione Rosso Emergenza Condizioni pericolose, situazione che necessita di una risposta immediata Giallo Anormale Attenzione Condizione anormale Condizione critica imminente Verde Sicurezza Condizione normale Indica una condizione sicura oppure un’autorizzazione a procedere Blu Obbligatorio Indicazione di una condizione che richiede un’azione dell’operatore Bianco Nessun significato specifico Qualsiasi significato può essere utilizzato tutte le volte che si presenta un dubbio sull’uso di rosso, giallo, verde Pulsanti luminosi Gli attuatori dei pulsanti luminosi devono essere colorati secondo quanto indicato nelle Tab. 7 e 8. Il bianco deve essere usato nei casi di difficile individuazione di un colore adeguato ed il rosso, da usare per l’attuatore dell’arresto di emergenza, non deve dipendere dall’illuminazione della sua lampadina. Torrette luminose L’uso di torrette luminose (fig. 2) ha lo scopo di raccogliere in un unico dispositivo di segnalazione ben visibile tutte le informazioni necessarie in un determinato ambito. Sono dei piccoli semafori che normalmente trasmettono informazioni a persone che si trovano in loco occasionalmente, diverse quindi dagli operatori della macchina. Possono fornire indicazioni relative alla sicurezza ma anche allo stato di funzionamento in cui si trova la macchina in un determinato momento. In ogni caso è bene che il significato dei segnali sia codificato in modo univoco (segnalazione per la sicurezza o di processo) e che le persone che frequentano gli ambienti siano adeguatamente istruite sul significato dei segnali forniti dalle torrette. Fig.2: Esempio di codifica cromatica per torretta luminosa a cinque colori

Il codice dei colori per i componenti elettrici e la sicurezza (seconda parte) Le informazioni contenute nel presente documento sono tutelati dal diritto d’autore e possono essere usati solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito. 5 4. I colori della sicurezza Il riferimento legislativo che occorre tener presente è il D. Lgs 493/96, attuazione della direttiva europea 92/58/CEE, concernente le prescrizioni minime per la segnaletica di sicurezza e/o di salute sul luogo di lavoro. Tale decreto stabilisce degli obblighi per il datore di lavoro, quali: • fare uso di segnaletica di sicurezza per impedire comportamenti pericolosi, avvertire dei pericoli esistenti, prescrivere comportamenti sicuri, fornire indicazioni relative alle uscite di sicurezza e ai mezzi di soccorso e altre informazioni in materia di sicurezza; • informare e formare i lavoratori e i rappresentanti per la sicurezza; • seguire le norme di buona tecnica, per le ipotesi non considerate dal decreto; Anche i lavoratori, per non pregiudicare il conseguimento delle finalità stabilite, devono attenersi ad alcune regole fra le quali quella di non modificare o rimuovere, senza autorizzazione, i dispositivi di sicurezza o di segnalazione o di controllo (art. 5 del Decreto legislativo 626/96). Della segnaletica di sicurezza si occupa l’UNI che ha prodotto le seguenti norme: • Norma UNI 7543-1 “Colori e segnali di sicurezza - Prescrizioni generali”; • Norma UNI 7543-2 “Colori e segnali di sicurezza - Proprietà colorimetriche e fotometriche delle superfici”; • Norma UNI 7543-3 “Colori e segnali di sicurezza – Avvisi”; Da non dimenticare nepppure la Norma ISO 3864 “Colori e segnali di sicurezza” e la IEC 80416-1 “Basic principles for graphital symbols for use on equipment – Creation of symbol originals”. A proposito di colori, prendendo in considerazione la Norma UNI 7543-1 e il Dlgs 493/96 che si occupa di colori e segnali di sicurezza da utilizzare ai fini di prevenire le situazioni di emergenza sui luoghi di lavoro, le definizioni principali da prendere in considerazione sono le seguenti: • colore di sicurezza - Colore di caratteristiche definite, al quale è assegnato un determinato significato relativo alla sicurezza; • colore di contrasto - Colore di caratteristiche definite, avente lo scopo di porne in risalto un altro; • colorazione (di sicurezza) - Colore di sicurezza applicato ad una superficie senza alcun riferimento a figure geometriche o segni grafici, allo scopo di attirare l'attenzione ai fini della sicurezza; • segnale di sicurezza - Segnale che esprime un messaggio di sicurezza, ottenuto con la combinazione di una figura geometrica, di colori e di un segno grafico, simbolo o pittogramma, fornisce una indicazione determinata e può essere corredato da un segnale supplementare; • segnaletica di sicurezza - Segnaletica che, riferita ad un determinato oggetto o ad una determinata situazione o attività, trasmette mediante un segnale di sicurezza od una colorazione quelle indicazioni che hanno rapporto con la sicurezza 1. segnale di divieto - Segnale in cui viene utilizzato un segno grafico, simbolo o pittogramma che vieta un comportamento che potrebbe far correre o causare un pericolo. 2. segnale di avvertimento o pericolo - Segnale in cui viene utilizzato un segno grafico, simbolo o pittogramma che avverte di un rischio o pericolo. 3. segnale di obbligo o prescrizione - Segnale in cui viene utilizzato un segno grafico, simbolo o pittogramma che prescrive un determinato comportamento. 4. segnale di salvataggio o soccorso - Segnale in cui viene utilizzato un segno grafico, simbolo o pittogramma che fornisce indicazioni relative alle uscite di sicurezza o ai mezzi di soccorso o di salvataggio. 5. segnale di ubicazione delle attrezzature antincendio - Segnale in cui viene utilizzato un segno grafico, simbolo o pittogramma che fornisce indicazioni relative alla ubicazione delle attrezzature antincendio. 6. segnale di informazione - Segnale che fornisce indicazioni diverse da divieto, avvertimento, obbligo e salvataggio; • segnale supplementare - Segnale che viene impiegato solo in combinazione con uno dei 6 tipi di segnali di sicurezza elencati e che fornisce indicazioni complementari; • contorno (o bordo di contrasto) - Area esterna al segnale avente funzione di porlo in risalto rispetto allo sfondo. Il contorno, se presente, deve avere dimensione non minore di 1 mm e deve essere di colore bianco per tutti i segnali e bianco o giallo per i segnali di avvertimento o pericolo.
