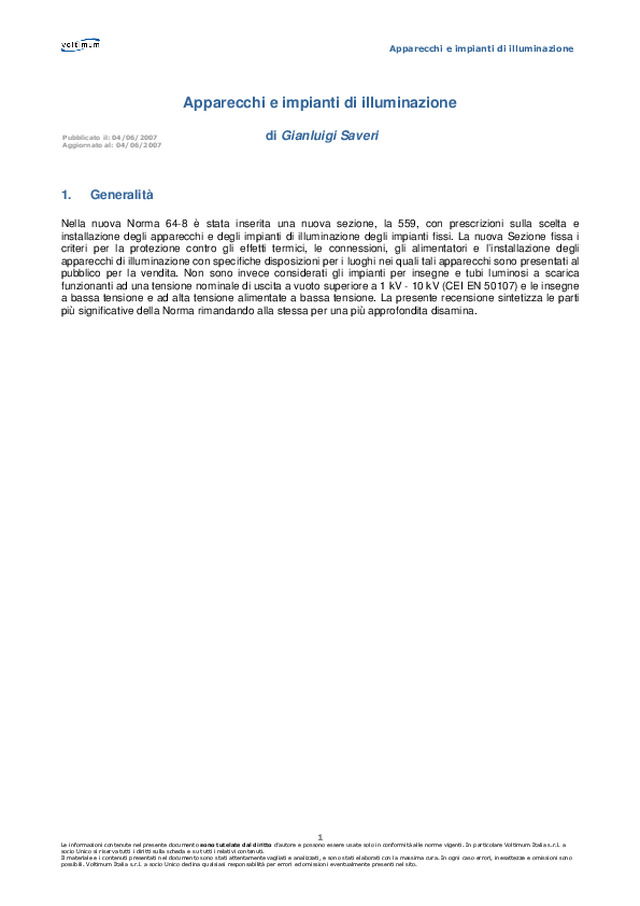

      Apparecchi e impianti di illuminazione  1  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.    Apparecchi e impianti di illuminazione     di Gianluigi Saveri     1.  Generalità    Nella  nuova  Norma  64-8  è  stata  inserita  una  nuova  sezione,  la  559,  con  prescrizioni  sulla  scelta  e installazione  degli  apparecchi  e  degli  impianti  di  illuminazione  degli  impianti  fissi.  La  nuova  Sezione  fissa  i criteri  per  la  protezione  contro  gli  effetti  termici,  le  connessioni,  gli  alimentatori  e  l’installazione  degli apparecchi di illuminazione con specifiche disposizioni per i luoghi nei quali tali apparecchi sono presentati al pubblico  per  la  vendita.  Non  sono  invece  considerati  gli  impianti  per  insegne  e  tubi  luminosi  a  scarica funzionanti ad una tensione nominale di uscita a vuoto superiore a 1 kV - 10 kV (CEI EN 50107) e le insegne a bassa tensione e ad alta tensione alimentate a bassa tensione. La presente recensione sintetizza le parti più significative della Norma rimandando alla stessa per una più approfondita disamina.      Pubblicato il: 04/06/2007 Aggiornato al: 04/06/2007

      Apparecchi e impianti di illuminazione  2  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.    2.  Prescrizioni generali per l’installazione    Gli  apparecchi  di  illuminazione  devono rispondere  alla  CEI  EN  60598  e  devono essere  scelti  e  installati  secondo  quanto indicato  nelle  istruzioni  fornite  dal  costruttore.  Il  cavo  di  alimentazione  può essere  collegato  ai  morsetti  dell’apparecchio  attraverso  una  presa  a spina  o  tramite  un  specifico  dispositivo  di connessione.  Eventuali  morsetti  intermedi fra  cavo  e  apparecchio  non  devono essere volanti o nascosti in intercapedini o controsoffittature  ma  devono  essere  collocati  in  apposite  cassette  di  derivazione (fig. 1).        Fig.  1  -  Eventuali  morsetti  intermedi  non  devono  essere  volanti  o  nascosti  in    intercapedini  o  controsoffittature  ma  devono  essere  collocati  in  apposite cassette di derivazione.    Le  indicazioni  del  costruttore  devono essere  seguite  anche  per  quanto  concerne  il  fissaggio  degli  apparecchi.  La resistenza  meccanica  del  soffitto  o  del controsoffitto,  compresi  gli  eventuali  accessori  di  fissaggio,  deve  essere sufficiente  a  sostenere  la  massa  degli apparecchi.  Deve  essere  evitata  qualunque  sollecitazione  sui  conduttori, morsetti  ecc..  che  possa  pregiudicare  la sicurezza  dell’impianto.  Conformemente alle  istruzioni  del  costruttore  è  possibile, se  gli  apparecchi  e  i  cavi  sono  dichiarati adatti per questo scopo, far passare i cavi negli  stessi  apparecchi  di  illuminazione. Nei  luoghi  di  esposizione  permanente  di apparecchi  di  illuminazione,  ad  esempio un negozio, la protezione  contro  i contatti indiretti  deve  essere  fornita  da  alimentazione  di  tipo  SELV  oppure  per mezzo  di  un  sistema  di  protezione  con interruzione  automatica  dell’alimentazione mediante  un  dispositivo  a  corrente differenziale con corrente differenziale Idn non superiore a 30 mA (fig. 2).     Fig.  2  –  Nelle  esposizioni  permanenti  di  apparecchi  di  illuminazione,  la protezione  contro  i  contatti  indiretti  deve  essere  fornita  tramite  alimentazione SELV  oppure  tramite  interruzione  automatica  dell’alimentazione  mediante  un dispositivo di protezione a corrente differenziale con corrente differenziale non superiore a 30 mA.

      Apparecchi e impianti di illuminazione  3  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.    Quando  si  illuminano  luoghi  in  cui  sono presenti macchine con parti in movimento si  potrebbe  percepire,  a  causa  di  effetti stroboscopici dovute alle lampade, la falsa e pericolosa sensazione che le parti mobili siano  ferme  (fig.  3).  Il  problema  può essere  risolto  utilizzando  adeguati  dispositivi di comando delle lampade.  .            Fig.  3  -  Nel  caso  di  illuminazione  di  luoghi  in  cui sono  presenti macchine con parti in    movimento a portata di mano, si deve considerare la possibilità che si verifichino  effetti  stroboscopici  che  possono  dare  l’impressione  che  le  parti mobili siano ferme.

      Apparecchi e impianti di illuminazione  4  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.  3.  Installazioni su superfici infiammabili    Nella scelta e nell’installazione degli apparecchi occorre tener conto dell’effetto termico dell’energia irradiata e  trasmessa  all’ambiente  circostante.  Gli  apparecchi  che  riportano  i  simboli  secondo  la  Norma  CEI  EN 60598  devono  essere  installati  corrispondetemene  alla  marcatura  (tab.1)  e  devono  essere  rispettate  le indicazioni del costruttore relativamente alla resistenza al fuoco dei materiali influenzati dagli apparecchi di illuminazione.  In  particolare  possono  essere  installati  su  superfici  normalmente  infiammabili  gli  alimentatori  indipendenti  o  gli  apparecchi  di  illuminazione  se  marcati  col  simbolo  ,  gli  alimentatori  o  trasformatori  termicamente  protetti  identificabili  dal  simbolo  o  dal  simbolo  ,  che  specifica  la  massima  temperatura, uguale o inferiore a 130 °C , che può raggiungere l’involucro.     Tab. 1 - Simboli utilizzati negli apparecchi di illuminazione e nell’installazione degli stessi        Trasformatore di isolamento di sicurezza di protezione contro i cortocircuiti (intrinseco o non intrinseco) (CEI EN 61558-2-6)    Apparecchio di illuminazione con temperatura limitata in superficie (CEI EN 60598-serie)    Apparecchio di illuminazione adatto per montaggio diretto su superfici normalmente infiammabili (CEI EN 60598-serie)    Alimentatore indipendente (IEC 60417 foglio N. 5138    Alimentatore indipendente per montaggio su superfici normalmente infiammabili (CEI EN 61347-1)    Apparecchi di illuminazione non adatti per montaggio diretto su superfici infiammabili (solo adatti per superfici non infiammabili) (CEI EN 60598-serie)

      Apparecchi e impianti di illuminazione  5  Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.    Apparecchi di illuminazione adatti per montaggio in/su superfici non infiammabili dove un materiale termico isolante può coprire l’apparecchio di illuminazione (CEI EN 60598-serie)    Alimentatore/trasformatore protetto termicamente (classe P)  (CEI EN 61347-1)    Uso di cavi resistenti al calore per alimentazione, interconnessione, o cablaggio esterno (il numero di conduttori del cavo è facoltativo) (CEI EN 60598-serie)    Apparecchi di illuminazione progettati per lampade con calotta argentata (CEI EN 60598-serie)    Temperatura ambiente massima nominale (CEI EN 60598-serie)    Avvertimento contro l’uso di lampade a fasci freddi (CEI EN 60598-serie)    Distanza minima dagli oggetti illuminati (m) (CEI EN 60598-serie)
