Analizzatori di rete e dell'energia Fluke 430 serie II

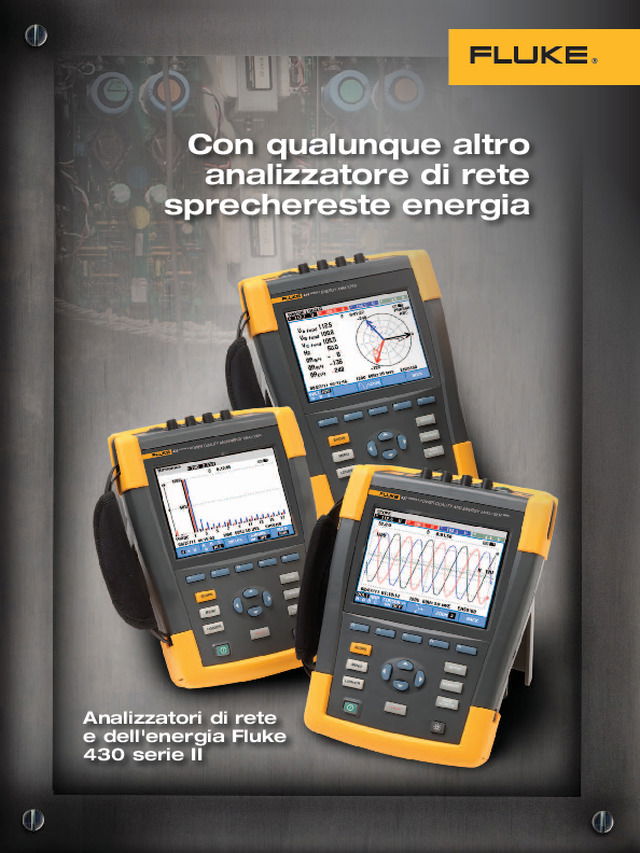

Con qualunque altro  analizzatore di rete  sprechereste energia Analizzatori di rete  e dell'energia Fluke  430 serie II

Modelli Fluke 430 serie II Analizzatore dell'energia 434 serie II L'analizzatore d'energia Fluke 434 serie II è lo  strumento ideale per registrare i dati relativi  all'energia. Grazie al Calcolatore delle perdite di  energia, l'analizzatore 434 II misura il costo fiscale  dell'energia sprecata a causa di una scarsa Power  Quality. La capacità di monetizzare il consumo di  energia, vi consente di identificare le aree di maggior  spreco del vostro impianto e di mettere a punto  delle soluzioni per ridurlo e quindi risparmiare.   Aggiungendo le misure di base della Power Quality,  avrete con voi un potente strumento per la ricerca  dei guasti. Analizzatore di rete e dell'energia   435 serie II L'analizzatore di rete e dell'energia Fluke 435 serie  II è la vostra polizza di assicurazione. Qualunque sia  il problema del vostro impianto, con l'analizzatore  435 serie II riuscirete a risolverlo. Dotato di funzioni  avanzate per la Power Quality e di capacità di  monetizzazione dell'energia, non esistono problemi  elettrici che questo modello non sia in grado di  gestire. •   La funzione PowerWave acquisisce rapidamente i  valori RMS e consente di visualizzare ogni forma  d'onda per determinare in che modo i valori  della tensione, della corrente e della frequenza  interagiscono tra loro. •   Grazie alla funzione che misura l'efficienza degli  inverter di potenza, sia l'alimentazione c.a., sia  l'alimentazione c.c., in entrata e in uscita, potete  monitorare l'efficienza degli inverter.  •   Come gli altri modelli 430 serie II, il modello  435 serie II offre il Calcolatore delle perdite di  energia, che consente di monetizzare lo spreco di  energia dovuto a una scarsa Power Quality e di  risparmiare sulla bolletta.  Analizzatore di rete e dell'energia   437 serie II L'analizzatore di rete e dell'energia Fluke 437 serie  II è stato appositamente creato per i settori della  difesa e dell'aviazione. Dotato di tutte le funzionalità  del modello 435 serie II, inclusi PowerWave, misura  l'efficienza degli inverter di potenza e calcola le  perdite di energia. Il modello 437 serie II fa un  ulteriore passo in avanti grazie alla sua capacità  di misurare fino a 400 Hz. La capacità di eseguire  misure a frequenze più elevata è di particolare  utilità per chi lavora nei sottomarini, negli aerei e in  altre applicazioni di trasporto.

I nuovi analizzatori di rete e dell'energia trifase  430 serie II offrono il meglio in quanto ad analisi  di Power Quality e introducono, per la prima  volta in assoluto, la capacità di quantificare  economicamente le perdite di energia. I nuovi modelli Fluke 434, 435 e 437 serie II   aiutano a localizzare, prevedere, prevenire e ricercare  guasti quando si verificano problemi di Power Quality  nei sistemi di distribuzione elettrica trifase e monofase.  Inoltre, questi modelli presentano rivoluzionarie  funzioni, di misura della Power Quality e dell'energia,  che aiutano i professionisti di impianti a fare ridurre  il consumo di energia elettrica e a migliorare  le prestazioni e la durata delle apparecchiature  elettromeccaniche. Di seguito vengono descritte  brevemente queste nuove funzioni. Misura unificata della potenza In precedenza, solo gli studiosi potevano calcolare  quanta energia veniva sprecata a causa di problemi  di Power Quality; le utility potevano calcolarne il  costo, ma il processo di misurazione necessario  era fuori dalla portata dell'elettricista medio. Con  la nuova funzione brevettata di misura unificata  della potenza disponibile sugli analizzatori 430  serie II, potete disporre di uno strumento portatile  per determinare quanta potenza viene sprecata e  calcolarne esattamente il rispettivo costo.  Il sistema di misura unificata della potenza (UPM)  offre la visualizzazione più completa della potenza  disponibile, misurando:•   Parametri della potenza classica (Steinmetz 1897)  e potenza IEEE 1459-2000 •   Analisi dettagliata delle perdite •   Analisi degli squilibri I calcoli UPM servono a monetizzare la perdita di  energia provocata da problemi di Power Quality.  I calcoli vengono eseguiti, insieme ad altri dati  specifici della struttura, tramite un Calcolatore delle  perdite di energia che infine determina quanto  denaro perde una struttura a causa degli sprechi di  energia. Acquisizione dei dati PowerWave Per alcuni utenti, l'origine dei problemi di Power  Quality è la variazione dei carichi. Quando i carichi  variano, la corrente assorbita determina a volte  un calo della tensione al punto da determinare  un malfunzionamento dell'apparecchiatura. La  funzione PowerWave, di cui sono dotati i modelli  435 e 437 serie II, consente agli utenti di acquisire,  simultaneamente ed a una velocità elevata, i segnali  di tensione, di corrente e di frequenza per risalire  alla causa che genera i problemi.  PowerWave va ben oltre le misure della Power  Quality di base; la modalità di acquisizione rapida  dei dati di PowerWave consente di caratterizzare  le dinamiche del sistema. Le forme d'onda per la  tensione e la corrente vengono acquisite di continuo  per il tempo specificato e vengono visualizzate  sullo schermo con un elevato livello di dettaglio. La  forma d'onda della potenza viene ricavata dai dati.  Inoltre, i valori RMS di metà ciclo per la tensione,  la corrente, la potenza e la frequenza possono  essere memorizzati e recuperati per l'analisi.  Questa è una funzione particolarmente utile per  verificare i sistemi di generazione dello standby e  i sistemi UPS, dove è essenziale poter contare su  un'attivazione affidabile.  Efficienza degli inverter di potenza Gli inverter di potenza utilizzano la corrente c.c. per  trasformarla in corrente c.a. e viceversa. I sistemi  fotovoltaici utilizzano in genere un inverter che  prende l'energia c.c. dalle celle solari e la converte  in alimentazione c.a. utile. Le prestazioni degli  inverter possono ridursi nel tempo ed è necessario  controllarli. Confrontando la potenza in ingresso e  la potenza in uscita, potete determinare l'efficienza  del sistema. I modelli 435 e 437 serie II possono  misurare l'efficienza di questi inverter misurando  simultaneamente l'alimentazione c.c. e c.a. di un  sistema per determinare quanta potenza viene  persa nel processo di conversione.  400 Hz Aumentando la frequenza dell'alimentazione  elettrica fino a 400 Hz, i trasformatori e i motori  possono essere di gran lunga più piccoli e più  leggeri che a 50 o 60 Hz, cosa utile negli aerei,  nei sottomarini, nelle navicelle spaziali e in altre  apparecchiature militari e strumenti portatili. Il   modello 437 serie II acquisisce le misure della  Power Quality anche per questi tipi di sistemi aerei  e militari. Analizzatori di rete e dell'energia trifase  Fluke 430 serie II Calcolatore delle perdite di energia Chilowatt (potenza) utili disponibili Potenza reattiva (non utilizzabile) Chilowatt resi inutilizzabili da problemi di squilibri Chilowatt resi inutilizzabili dalle armoniche Corrente nel neutro Costo totale delle chilowattore sprecate all'anno

Misure per ogni esigenza Misurate i veri valori RMS, la corrente e la tensione  di picco, la frequenza, i cali e gli sbalzi, i transitori,  le interruzioni, la potenza e il consumo di energia  elettrica, i picchi di assorbimento, le armoniche fino  alla 50ª, inter-armoniche, flicker, segnalazione di  rete, corrente di spunto e squilibri. Classe di sicurezza CAT IV 600 V e   CAT III 1000 V Progettati per proteggere voi e le vostre  apparecchiature, gli analizzatori Fluke 430 serie  II e i relativi accessori sono tutti certificati per  soddisfare i rigorosi standard per l'uso negli  ambienti CAT IV 600 V e CAT III 1000 V, quali  collegamenti di potenza e prese nell'intero impianto  di distribuzione elettrica a bassa tensione. Logger: possibilità di registrare tutte le  informazioni necessarie. Configurabile dall'utente, registrazione a lungo  termine delle letture dei valori MIN, MAX e AVG  (media) per un massimo di 150 parametri su tutte le   4 fasi. La memoria è sufficiente per registrare 600  parametri per più di un anno con una risoluzione  di 10 secondi oppure per acquisire variazioni più  piccole con una risoluzione fino a 0,25 secondi. La  funzione di registrazione è rapidamente accessibile  utilizzando il pulsante LOGGER. La configurazione  guidata rende estremamente semplice l'acquisizione  delle misure importanti. Visualizzazione automatica dei transitori Ogni volta che viene rilevato un evento o una  distorsione nella tensione, lo strumento si attiva e  memorizza in modo automatico le forme d'onda di  tensione e corrente su tutte e tre le fasi e il neutro.  Inoltre, l'analizzatore scatta quando viene superato  un livello specifico per il valore della corrente. Ciò  permette di catturare centinaia di sbalzi, interruzioni  e transienti. È possibile individuare transitori di  tensione fino a 6 kV in soli 5 microsecondi. Monitor di sistema: schermata di riepilogo  della Power Quality La modalità MONITOR offre un quadro della  tensione RMS, delle armoniche, dei flicker,  delle interruzioni, delle variazioni repentine  della tensione, degli sbalzi, degli squilibri, della  frequenza e dei segnali di rete. Il dashboard viene aggiornato in tempo reale e  mostra la conformità di ciascun parametro ai limiti  previsti dalla normativa EN50160 oppure fissati  da voi. Le barre con codifica dei colori mostrano  chiaramente quali parametri rispettano i limiti e  quali non li soddisfano. Durante una sessione di  monitoraggio, è semplice analizzare i dettagli dei  parametri e visualizzarne e acquisirne l'andamento  per creare un report. Ampie possibilità di analisi dei dati Gli analizzatori 430 serie II di Fluke offrono tre modi  per analizzare le misure. I cursori e lo zoom possono  essere utilizzati con il circuito sotto tensione durante  la misura oppure sui dati memorizzati. Inoltre, le  misure memorizzate possono essere trasferite a  un PC con il software incluso per eseguire analisi  personalizzate e creare dei report. I dati delle  misure possono anche essere esportati in   programmi di fogli di calcolo comuni. Memorizzate  centinaia di set di dati delle misure e schermate  da utilizzare nei report (in base alla capacità della  memoria). Facili da usare Le configurazioni preprogrammate e le schermate  intuitive trasformano l'analisi della Power Quality in  un'attività semplice, proprio quello che vi aspettate  da Fluke. La schermata a colori ad alta risoluzione  si aggiorna ogni 200 ms e visualizza forme d'onda  e schemi dei cablaggi con codifica dei colori nel  rispetto degli standard industriali. I pratici schemi  dei cablaggi visualizzati sullo schermo per tutte le  configurazioni trifase e monofase, utilizzate più di  frequente, vi guidano tra i collegamenti.

Visualizzate i  dati registrati  in semplici  grafici e  tabelle. Personalizzate   senza difficoltà  i report  selezionando  il periodo e  le misure da  includere. Con il software Power Log, avrete report  e grafici a portata di mano Pensato per visualizzare rapidamente i dati  registrati, il software Power Log incluso in questi  strumenti consente di visualizzare tutti i parametri  registrati su trend interattivi. Generate un report  professionale con la funzione "Report Writer"  oppure copiate e incollate manualmente le  immagini nel report. Create   report  professionali  in modo  semplice e  veloce. Conformità completa alla Classe A Gli analizzatori Fluke 435-II e 437-II sono pienamente  conformi alla nuova norma IEC 61000-4-30  Edizione 2 Classe A. Grazie alle sue potenti capacità,  tutte le misure saranno coerenti e affidabili, come  richiesto dagli standard internazionali più recenti.  La conformità alla Classe A di Fluke, che include  la conformità di sincronizzazione dell'ora, è  stata verificata da un organo indipendente e la  certificazione è disponibile su richiesta. Conformità alla norma IEC 61000-4-30  Edizione 2 Classe 437-II 435-II 434-II Algoritmi di misura • • • Precisione della tensione 0,1% di  Vnom 0,1% di  Vnom 0,5 % di  Vnom Conformità alla classe A A S Sincronizzazione dell'ora Opzionale con l'accessorio  GPS430 Che cos'è la conformità alla Classe A? La misura della Power Quality è un campo ancora  relativamente nuovo e in rapida evoluzione.  Attualmente nel mondo vi sono centinaia di  produttori che offrono metodologie di misura  uniche. Le misure elettriche di base monofase e  trifase, quali tensione RMS e corrente, sono state  definite già da tempo, mentre molti parametri  relativi alla Power Quality non hanno alcuna precisa  definizione, costringendo i produttori a sviluppare  algoritmi propri. A causa delle numerose differenze  tra i vari strumenti, gli utenti devono dedicare  molto tempo a comprendere le capacità di uno  strumento e i relativi algoritmi di misura, sottraendo  conseguentemente del tempo utile all'analisi della  qualità dell'alimentazione. La nuova norma IEC 61000-4-30 Edizione 2  Classe A elimina ogni incertezza nella scelta di uno  strumento per rilevare la Power Quality. La norma IEC  61000-4-30 Edizione 2 definisce i metodi di misura  per ciascun parametro per ottenere risultati affidabili,  riproducibili e confrontabili. Inoltre, la precisione, la  larghezza di banda e il set di parametri minimo sono  tutti definiti in modo estremamente preciso e chiaro.  I modelli 435 e 437 serie II includono contrassegno  e sincronizzazione dell'ora dell'orologio interno per  soddisfare appieno i requisiti di conformità di Classe A. L'Edizione 2 include una nuova classe di strumenti,  la Classe S. Anche se non precisi come gli strumenti  di Classe A, gli strumenti di Classe S, quali gli  analizzatori dell'energia 434 serie II, producono  risultati coerenti con quelli degli strumenti di Classe A.

Fluke Italia S.r.l.  Viale Lombardia 218 20047 Brugherio Tel.: 039 28 97 31 Fax: 039 28 73 556 E-mail: [email protected] Web: www.fluke.it © Copyright 2011-2012 Fluke Corporation.   Tutti i diritti riservati.   Dati passibili di modifiche senza preavviso.  Pub_ID : 11857-ita Rev 01 Non sono ammesse modifiche al presente  documento senza autorizzazione scritta da parte  di Fluke Corporation. Fluke.  Keeping your world   up and running. ® Modello Fluke 434-II Fluke 435-II Fluke 437-II Conformità alla normativa IEC 61000-4-30 Classe S Classe A Classe A Volt Amp Hz • • • Cali e sbalzi • • • Armoniche • • • Potenza ed energia • • • Calcolatore delle   perdite di energia • • • Squilibri • • • Monitoraggio • • • Corrente di spunto • • • Acquisizione di forme d'onda degli eventi • • Flicker • • Transitori • • Trasmissione di segnali di rete • • Forma d'onda di potenza • • Efficienza degli inverter di potenza • • • 400 Hz • Custodia morbida C1740 • • Custodia rigida con rotelle C437-II • Scheda SD (max 32 GB) 8 GB 8 GB 8 GB Tutti i modelli includono i seguenti accessori: serie di puntali, 4 sonde di corrente Flexi i430 sottili, batteria BP290, alimentatore BC430 con serie di adattatori  internazionali, mini cavo USB A-B e CD PowerLog. Tabella di scelta dell'analizzatore di rete e  dell'energia Fluke 430 serie II
