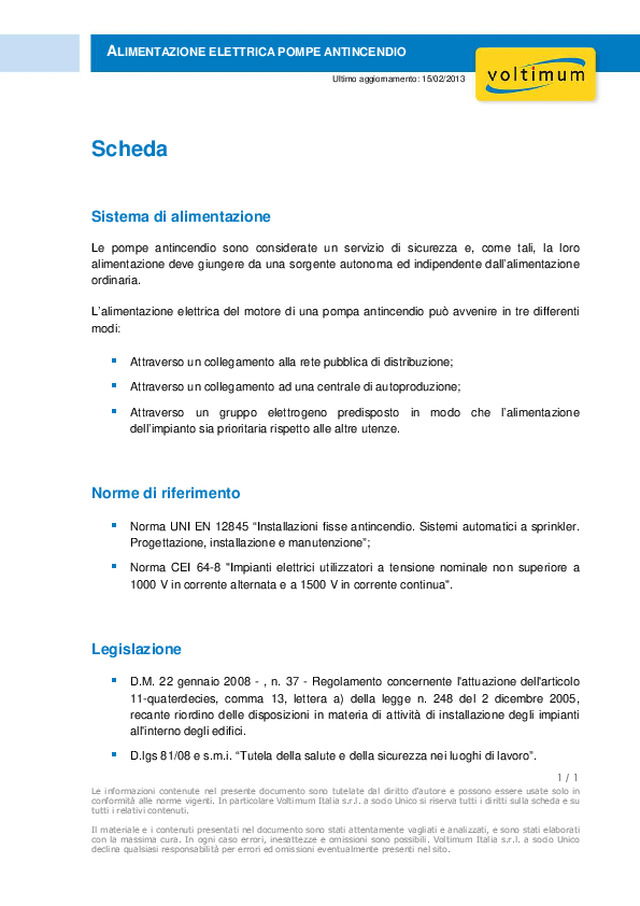

A LIMENTAZIONE ELETTRICA POMPE ANTINCENDIO     Ultimo aggiornamento: 15/02/2013    1 / 1  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.    Scheda    Sistema di alimentazione  Le  pompe  antincendio  sono  considerate  un  servizio  di  sicurezza  e,  come  tali,  la  loro alimentazione deve giungere da una sorgente autonoma ed indipendente dall’alimentazione ordinaria.  L’alimentazione elettrica del motore di una pompa antincendio può avvenire in tre differenti modi:    Attraverso un collegamento alla rete pubblica di distribuzione;    Attraverso un collegamento ad una centrale di autoproduzione;    Attraverso  un  gruppo  elettrogeno  predisposto  in  modo  che  l’alimentazione dell’impianto sia prioritaria rispetto alle altre utenze.     Norme di riferimento    Norma UNI EN 12845 “Installazioni fisse antincendio. Sistemi automatici a sprinkler. Progettazione, installazione e manutenzione”;    Norma  CEI  64-8  "Impianti  elettrici  utilizzatori  a  tensione  nominale  non  superiore  a 1000 V in corrente alternata e a 1500 V in corrente continua".     Legislazione    D.M.  22  gennaio  2008  -  ,  n.  37  -  Regolamento concernente l'attuazione dell'articolo 11-quaterdecies,  comma  13,  lettera  a)  della  legge  n.  248  del  2  dicembre  2005, recante  riordino  delle  disposizioni  in  materia  di  attività  di  installazione  degli  impianti all'interno degli edifici.    D.lgs 81/08 e s.m.i. “Tutela della salute e della sicurezza nei luoghi di lavoro”.

A LIMENTAZIONE ELETTRICA POMPE ANTINCENDIO     Ultimo aggiornamento: 15/02/2013    2 / 2  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.      Direttive applicabili  Nessuna    Definizioni e interpretazioni   Pompe  automatiche:  Dispositivi  atti  a  fornire  portate  e  pressioni  alle  rete  antincendio prelevando acqua da un serbatoio, da vasca di accumulo o da rete idrica; sono comprese fra queste anche le pompe di surpressione.   Pompe di surpressione: Dispositivi atti ad aumentare la pressione fornita dall’alimentazione  idrica qualora questa non sia sufficiente alle richieste.  Pompe di compensazione (o pilota): Pompa, normalmente di potenza ridotta, installata in parallelo alla/e pompa/e di alimentazione, atta a mantenere in pressione l’impianto.  Pressostati: Dispositivi che trasformano la variazione di pressione nella rete in un consenso  all’avvio o alla fermata delle pompe.  Elettropompa: Pompa alimentata da motore elettrico.  Motopompa:  Pompa  alimentata  da  motore  Diesel  con  avviamento  automatico  tramite  motore elettrico ausiliario.   Serbatoio: Contiene acqua in pressione allo scopo di ammortizzare i picchi di pressione che si manifestano quando le pompe si avviano o si arrestano.  Gruppo  di  pompaggio  (o  gruppo  pompa):  Sistema  per  l’alimentazione  idrica  di  reti  antincendio, costituito da:    Una o più elettropompe o motopompe di alimentazione;    Eventuale elettropompa di compensazione;    Quadro elettrico di comando e controllo;    Uno o più pressostati;    Uno o più serbatoi di acqua in pressione;    Accessori idraulici quali valvole, raccordi, collettori, etc.

A LIMENTAZIONE ELETTRICA POMPE ANTINCENDIO     Ultimo aggiornamento: 15/02/2013    3 / 3  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.    Tipologie di alimentazione idrica secondo UNI 12845   Alimentazione di tipo singolo quando il rifornimento idrico proviene da una delle seguenti alternative:    un collegamento ad un acquedotto;    un  collegamento  ad  un  acquedotto  con  una  o  più  pompe  di surpressione;    un serbatoio a pressione (soltanto nel caso di attività a basso rischio, quali  certe  aree  di  scuole  ed  uffici  o  le  prigioni,  o  attività  a  medio rischio  di  gruppo  1,  quali  cementifici,  caseifici,  ospedali,  alberghi, ristoranti, centri elaborazione dati, etc.);    un serbatoio a gravità;    un serbatoio ad accumulo con una o più pompe;    una fonte inesauribile con una o più pompe.   Alimentazione superiore di tipo singolo, quando si hanno a disposizione rifornimenti idrici che forniscono un più alto grado di affidabilità. Le possibilità sono le seguenti:    un  tronco  di  acquedotto  alimentato  da  entrambe  le  estremità,  che  si  attenga alle seguenti condizioni:    o  ogni estremità deve essere in grado di soddisfare la pressione e la portata richieste del sistema;  o  deve essere alimentato da due o più sorgenti d'acqua;   o  deve  essere  indipendente  in  qualsiasi  punto  su  un  singolo tronco comune principale;  o  se  sono  richieste  pompe  di  surpressione,  devono  esserne previste due o di più.     un serbatoio a gravità senza la pompa di surpressione, o un serbatoio  ad  accumulo  con  due  o  più  pompe,  in  cui  il  serbatoio  si  attiene  alle seguenti condizioni:  o  il serbatoio deve essere di massima capacità;   o  non ci deve essere possibilità di accesso per la luce o per corpi estranei;  o  deve essere usata l'acqua potabile;   o  il  serbatoio  deve  essere  verniciato  o  protetto  contro  la corrosione  in  modo  da  ridurre  l'esigenza  di  svuotamento  del serbatoio per manutenzione a periodi non inferiori ai 10 anni.    una fonte inesauribile con due o più pompe.

A LIMENTAZIONE ELETTRICA POMPE ANTINCENDIO     Ultimo aggiornamento: 15/02/2013    4 / 4  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.    Alimentazione di tipo doppio, quando si hanno due alimentazioni idriche singole nelle quali ogni  alimentazione  è  indipendente  dall'altra.  Ognuna  di  queste  alimentazioni  deve  essere conforme a determinate caratteristiche di flusso e di pressione specificate all’articolo 7 della norma  UNI  12845.    Può  essere  usata  qualsiasi  combinazione  di  alimentazioni  singole (alimentazioni idriche superiori comprese), con le seguenti limitazioni:    non deve essere usato più di un serbatoio a pressione per le attività a  rischio medio;    può essere usato un solo serbatoio del tipo a capienza ridotta.    Un’alimentazione di tipo combinato, quando è costituita da alimentazioni singole superiori o  doppie  progettate  per  alimentare  più  di  un  sistema  antincendio,  come  per  esempio  nel caso  delle  installazioni  combinate  con  un  impianto  a  idranti  e  un  impianto  sprinkler.  Le alimentazioni combinate si devono attenere alle seguenti condizioni:    i sistemi devono essere completamente calcolati;    l’alimentazione deve essere in grado di assicurare una portata pari alla  somma delle portate massime di ogni singolo sistema, ipotizzando un funzionamento simultaneo dei vari sistemi. La portata sarà riferita alla pressione richiesta dal sistema più esigente;    la  durata del rifornimento non deve essere inferiore a quella richiesta  per il sistema più esigente;    fra i rifornimenti idrici ed i sistemi di estinzione devono essere installati  doppi collegamenti idrici.    Installazione  L’impianto  elettrico  a  bordo  macchina  di  un  gruppo  di  pompaggio  antincendio  è  escluso dall’ambito  di  applicazione  del  DM  37/08.  La  linea  di  alimentazione  elettrica  a  valle  del contatore  di  energia  sino  al  gruppo  di  pompaggio  è  considerata  da  alcuni  oggetto  del  DM 37/08. Abbracciando detta ipotesi, occorre pertanto che sia installata da impresa abilitata alla realizzazione degli impianti di cui all’art. 1 comma 2 del D.M. 37/08 se regolarmente iscritta nel  registro  delle  imprese  (D.P.R.  7  dicembre  1995,  n.  581  e  successive  modificazioni)    o nell'Albo  provinciale  delle  imprese  artigiane  (Legge  8  agosto  1985,  n.  443)  e    se l'imprenditore  individuale  o  il  legale  rappresentante  ovvero  il  responsabile  tecnico  da  essi preposto  con  atto  formale,  è  in  possesso  dei  requisiti  professionali  richiesti  (articolo  4  del D.M. 37/08).

A LIMENTAZIONE ELETTRICA POMPE ANTINCENDIO     Ultimo aggiornamento: 15/02/2013    5 / 5  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.    Necessità di progetto  In  base  a  quanto  indicato  al  punto  “installazione”,  il  progetto  è  necessario  per  la  linea  di alimentazione  elettrica  tra  contatore  di  energia  e  gruppo  di  pompaggio  antincendio. Trattandosi di ambiente a maggior rischio in caso di incendio, il progetto deve essere redatto da professionista iscritto ad albo.    Dichiarazione di conformità  In base a quanto indicato al punto “installazione”, sì, ai sensi del D.M. 37/08, per la linea di alimentazione elettrica tra contatore di energia e gruppo di pompaggio antincendio.

A LIMENTAZIONE ELETTRICA POMPE ANTINCENDIO     Ultimo aggiornamento: 15/02/2013    6 / 6  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.    Norme di installazione    Protezione contro i contatti diretti    Isolamento delle parti attive;     Involucri  o  barriere  con  grado  di  protezione  minimo  IP2X  o  IPXXB.  Per  le  superfici orizzontali superiori a portata di mano il grado di protezione non deve essere inferiore a IPXXD.     Protezione contro i contatti indiretti   L’alimentazione delle pompe antincendio è considerata normalmente un servizio di sicurezza ed  è  pertanto  fondamentale  garantire  la  continuità  di  esercizio.  Per  la  protezione  contro  i contatti indiretti si raccomanda pertanto l’utilizzo di interruttori differenziali con I dn  superiore o  uguale  a  0,5  A  e  caratteristica  del  tipo  insensibile  ai  disturbi  o,  meglio,  con  riarmo automatico, allo scopo di evitare scatti intempestivi.    Protezione contro il sovraccarico   In  conformità  a quanto previsto dalla norma CEI 64-8 per i circuiti di sicurezza, la protezione contro il sovraccarico può essere omessa. Deve invece essere garantita la protezione contro i cortocircuiti.    Grado di protezione minimo   Idoneo  all’ambiente  di  installazione.  La  vecchia  norma  UNI  9490,  ora  sostituita  dalla  norma UNI  12845,  richiedeva  un  grado  di  protezione  IP54  per  il  quadro  elettrico  di  comando  e controllo pompe.

A LIMENTAZIONE ELETTRICA POMPE ANTINCENDIO     Ultimo aggiornamento: 15/02/2013    7 / 7  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.      Tipo di posa condutture  Le  condutture  per  l’alimentazione  delle  pompe  antincendio,  essendo  servizi  di  sicurezza, devono essere separate da quelle dell’alimentazione ordinaria.  L’alimentazione  elettrica  del  gruppo  di  pompaggio  deve  essere  derivata  a  monte dell’interruttore generale dell’impianto elettrico.  I cavi che vanno dalle sorgenti di energia (rete o gruppo elettrogeno) ai quadri di comando e controllo  delle  pompe  e  ai  dispositivi  di  segnalazione  guasti  devono  essere  protetti meccanicamente  (quindi  posati  entro  tubi  o  canali  protettivi)  ed  essere  realizzati  senza giunzioni intermedie.  I cavi che vanno dalle sorgenti di energia (rete o gruppo elettrogeno) ai quadri di comando e controllo delle pompe devono essere protetti contro il fuoco in modo che le pompe possano continuare  a  funzionare  anche  durante  un  incendio.  A  tal  fine  è  richiesto  che  la  linea  sia posata  all’esterno  dell’edificio  o,  in  alternativa,  entro  parti  dell’edificio  compartimentale  REI 60  ed  in  cui  il  rischio  di  incendio  sia  trascurabile.  La  resistenza  al  fuoco  della  linea  può essere ottenuta anche mediante cavi resistenti al fuoco per costruzione (FTG10OM1 CEI 20-45).  Sebbene non trovi ragione tecnica, secondo la norma UNI 12845 il cavo di alimentazione del gruppo pompaggio antincendio deve essere dimensionato per una corrente pari a 1,5 volte quella nominale del gruppo di pompaggio stesso.  Le linee che vanno dalle sorgenti di energia al quadro di comando degli altri dispositivi quali pompa  di  compensazione,  elementi  riscaldanti,  compressore,  etc.,  se  non  costituiscono  un servizio di sicurezza, possono essere realizzate attraverso cavi e posa ordinari.    Esempi di cavi utilizzabili  I  circuiti  che  alimentano  impianti  di  estinzione  incendi  devono  essere  resistenti  al  fuoco. Questo  lo  si  può  ottenere  o  con  cavi,  per  loro  caratteristiche  resistenti  al  fuoco  rispondenti alla norma CEI 20-45, tipo FTG10(O)M 0,6/1 kV, oppure lo si può ottenere per caratteristiche

A LIMENTAZIONE ELETTRICA POMPE ANTINCENDIO     Ultimo aggiornamento: 15/02/2013    8 / 8  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.    di  posa  attraverso  un  cavo  comune  posto  in  cavidotto  (ad  esclusivo  servizio  dell’impianto) con resistenza al fuoco REI 180.    Quadri elettrici  Il  quadro  di  alimentazione  del  gruppo  può  essere  del  tipo  ad  uso  domestico  e  similare, rispondente alla norma CEI 23-51, se la corrente nominale I nq  in entrata non è superiore ai  125 A, la tensione nominale non è superiore ai 440 V e la corrente di cortocircuito presunta nel  punto  di  installazione  non  supera  i  10  kA  oppure  i  15kA  quando  il  quadro  è  protetto mediante  dispositivo  limitatore.  Se  le  condizioni  precedenti  non  sono  verificate  occorre realizzare un quadro rispondente alla norma CEI 17-114. Oltre quanto sopra, per i quadri a servizio degli impianti pompe antincendio è necessario osservare le prescrizioni riportate nel seguito.    Quadro generale BT  Deve  essere  garantita  l’alimentazione  delle  pompe  antincendio  anche  quando  il  resto  dell’impianto è sezionato.  L’interruttore di alimentazione della pompa deve essere:    contrassegnato con un cartello riportante la dicitura “Alimentazione del motore della pompa  antincendio  -  non  aprire  in  caso  di  incendio”  scritta  con  lettere  bianche  su sfondo rosso ed alte almeno 10 mm;     bloccato in posizione di chiuso;     ubicato in posizione protetta dall’incendio.   E’  altresì  opportuno  installare  l’interruttore  di  alimentazione  del  gruppo  di  pompaggio  in  un  involucro a sé stante, preferibilmente all’esterno dell’attività protetta.    Quadro di comando e controllo elettropompe   I  quadri  di  comando  e  controllo  delle  pompe  sono  solitamente  forniti  dal  costruttore  come  impianto a bordo macchina e devono:

A LIMENTAZIONE ELETTRICA POMPE ANTINCENDIO     Ultimo aggiornamento: 15/02/2013    9 / 9  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.      essere  ubicati  nello  stesso  locale  compartimentato  della  pompa  (ad  eccezione  che per le pompe sommerse);    avviare  automaticamente  il  motore  della  pompa  quando  ricevono  il  comando  dai pressostati e consentirne l’arresto solo manualmente;    consentire anche l’avviamento manuale del motore della pompa;     essere dotati di amperometro;     essere  equipaggiati  di  contattori  per  il  comando  delle  pompe  in  categoria  AC-4 secondo norma CEI 17-50.   Inoltre devono monitorare le seguenti condizioni di funzionamento della pompa:    disponibilità alimentazione elettrica del motore su tutte le fasi;    richiesta avviamento pompa;    pompa in funzione;    mancato avviamento.   Alle  condizioni  sopra  elencate  devono  corrispondere  segnalazioni  visive  singole  di  colore  giallo ed una segnalazione acustica di almeno 75dB, sia nel locale pompe che in un locale  permanentemente  presidiato.  La  segnalazione  acustica  deve  poter  essere  tacitata  e  deve  essere previsto un dispositivo di prova per il controllo delle lampade di segnalazione.  In caso di pompe sommerse, sul quadro di controllo deve essere fissata una targhetta con le  caratteristiche della pompa.    Quadro di comando e controllo motopompe  Devono  essere  presenti  entrambi  i  sistemi  di  avviamento,  automatico  e  manuale  e  devono essere  fra  loro  indipendenti  salvo  il  motore  ausiliario  e  le  batterie  che  possono  essere comuni ai due sistemi. Deve essere possibile avviare il motore diesel sia automaticamente, al ricevimento di un segnale dai pressostati, che manualmente per mezzo di un pulsante di comando sul quadro di comando della pompa.  Deve essere possibile invece, interrompere il motore  diesel  soltanto  manualmente.  I  dispositivi  di  monitoraggio  del  motore  non  devono causare  l’arresto  del  motore  stesso.  La  tensione  fissata  per  le  batterie  e  il  motorino  di avviamento non deve essere inferiore ai 12 V.

A LIMENTAZIONE ELETTRICA POMPE ANTINCENDIO     Ultimo aggiornamento: 15/02/2013    10 / 10  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.    L’ausiliario  deve  essere  alimentato  da  almeno  due  batterie  di  accumulatori  indipendenti, ognuna  delle  quali  deve  consentire,  senza  necessità  di  ricariche  intermedie,  10  avviamenti consecutivi.  Le  due  batterie  devono  essere  legate  da  un  sistema  di  commutazione  automatica,  fatto  in modo  tale  che  ad  ogni  tentativo  non  riuscito  di  avvio,  il  motore  di  avviamento  venga commutato in maniera automatica sull’altra.   Ogni batteria deve essere mantenuta in carica da un caricabatterie in forma indipendente in modo tale che la rimozione di un caricatore, consenta il funzionamento dell’altro.     Illuminazione di sicurezza  Deve  essere  previsto  un  sistema  di  illuminazione  che  garantisca  almeno  50  lux,  anche  in assenza  di  alimentazione  di  rete,  per  il  tempo  necessario  alle  verifiche  sull’unità  di pompaggio in caso di incendio per almeno 15 minuti.

A LIMENTAZIONE ELETTRICA POMPE ANTINCENDIO     Ultimo aggiornamento: 15/02/2013    11 / 11  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.    Prescrizioni particolari  Alimentazione elettrica   L’alimentazione  elettrica  da  realizzare  dipende  dal  tipo  di  alimentazione  idrica  prevista  per l’impianto.    Alimentazione idrica di tipo singolo  L’alimentazione  per  le  elettropompe  deve  avvenire  tramite  una  o  più  linee  ad  esclusivo servizio  dell’impianto,  collegate  in  modo  che  l’energia  sia  disponibile  anche  se  tutti  gli interruttori  della  restante  rete  di  distribuzione  sono  aperti.  Occorre  cioè  derivare l’alimentazione  elettrica  delle  pompe  antincendio  a  monte  dell’interruttore  generale dell’impianto  elettrico.  Per  gli  impianti  elettrici  alimentati  in  media  tensione,  per  interruttore generale dell’impianto elettrico si intende quello in bassa tensione.    Alimentazione idrica di tipo singolo superiore, doppio o combinato   Diversamente  da  quanto  previsto  dalla  vecchia  norma  UNI  9490  che,  per  alimentazione idrica di tipo superiore, ammetteva l’uso di 2 elettropompe di cui una alimentata dalla rete e l’altra  da  gruppo  elettrogeno,  la  nuova  norma  UNI  12845  richiede  di  affiancare all’elettropompa  una  motopompa.  L’alimentazione  dell’elettropompa  deve  essere  effettuata analogamente  a  quanto  indicato  per  alimentazione  idrica  di  tipo  singolo,  mentre  la motopompa,  per  il  suo  funzionamento,  deve  dipendere  solo  dal  motore  termico  e  dalle relative batterie.    Comando di emergenza   Nel  caso  in  cui  l’impianto  sia  dotato  di  comando  di  emergenza,  la  sua  azione  non  deve interrompere l’alimentazione verso le elettropompe antincendio.

A LIMENTAZIONE ELETTRICA POMPE ANTINCENDIO     Ultimo aggiornamento: 15/02/2013    12 / 12  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.    Verifiche  Le verifiche da effettuare sulle alimentazioni elettriche delle pompe antincendio come servizi di  sicurezza,  sono  le  stesse  previste  per  gli  impianti  ordinari,  non  essendoci  al  riguardo norme specifiche.  Le  verifiche  sugli  impianti  elettrici,  in  accordo  alle  prescrizioni  della  norma  CEI  64-8/6, devono essere effettuate da persone esperte e competenti in lavori di verifica. Le verifiche si suddividono in verifiche iniziali e verifiche periodiche.  I  risultati  delle  verifiche  devono  essere  registrati  su  appositi  moduli  facenti  parte  della documentazione necessaria per le operazioni di manutenzione.  Iniziali    Esame a vista;     Verifica della continuità dei conduttori di protezione e dei collegamenti equipotenziali principali e supplementari;    Misura della resistenza di isolamento dell’impianto elettrico;    Verifica della protezione per separazione nel caso di circuiti SELV o PELV  e nel caso di separazione elettrica;    protezione  mediante  interruzione  automatica  dell’alimentazione  (verifica  del funzionamento  dei  dispositivi  di  protezione  a  corrente  differenziale/  misura dell’impedenza dell’anello di guasto nel sistema TN);    Prove di funzionamento;    Misura della resistenza dell’impianto di terra.  Periodiche  La verifica periodica dell’impianto, prevista ai sensi del D.lgs 81/08, art. 86, segue, in linea di principio,  le  disposizioni  date  per  la  verifiche  iniziali.  La  verifica  deve  essere  effettuata  allo scopo  di  determinare  se  l’impianto  o  sue  parti,  non  si  sia  deteriorato  in  modo  tale  da  non renderne  sicuro  l’uso.  La  periodicità  delle  verifiche  è  in  funzione  delle  caratteristiche dell’impianto, dal suo uso e dalle condizioni ambientali; in ogni caso, in accordo alla norma

A LIMENTAZIONE ELETTRICA POMPE ANTINCENDIO     Ultimo aggiornamento: 15/02/2013    13 / 13  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.    CEI 64-8, deve essere effettuata almeno ogni 2 anni, trattandosi di un ambiente a maggior rischio in caso di incendio.  Inoltre, in presenza di lavoratori dipendenti o ad essi equiparati, ai sensi del D.P.R. 462 del 2001,  l’impianto  di  terra  per  la  protezione  contro  i  contatti  indiretti  e  l’eventuale  impianto  di terra  contro  le  scariche  atmosferiche,  devono  essere  sottoposti  a  verifica  periodica  ogni  2 anni,  a  decorrere  dalla data di denuncia degli stessi ai rispettivi enti incaricati. Tale verifica deve essere effettuata dall’ ASL/ARPA o da appositi organismi abilitati.
