304-003-001 Cantiere edile o stradale

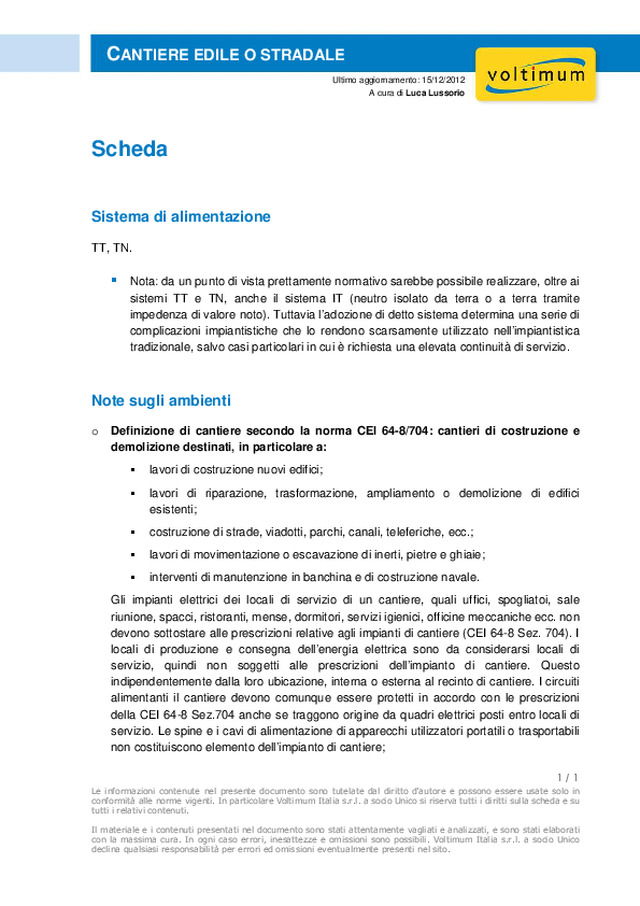

C ANTIERE EDILE O STRADALE Ultimo aggiornamento: 15/12/2012 A cura di Luca Lussorio 1 / 1 Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito. Scheda Sistema di alimentazione TT, TN. Nota: da un punto di vista prettamente normativo sarebbe possibile realizzare, oltre ai sistemi TT e TN, anche il sistema IT (neutro isolato da terra o a terra tramite impedenza di valore noto). Tuttavia l’adozione di detto sistema determina una serie di complicazioni impiantistiche che lo rendono scarsamente utilizzato nell’impiantistica tradizionale, salvo casi particolari in cui è richiesta una elevata continuità di servizio. Note sugli ambienti o Definizione di cantiere secondo la norma CEI 64-8/704: cantieri di costruzione e demolizione destinati, in particolare a: lavori di costruzione nuovi edifici; lavori di riparazione, trasformazione, ampliamento o demolizione di edifici esistenti; costruzione di strade, viadotti, parchi, canali, teleferiche, ecc.; lavori di movimentazione o escavazione di inerti, pietre e ghiaie; interventi di manutenzione in banchina e di costruzione navale. Gli impianti elettrici dei locali di servizio di un cantiere, quali uffici, spogliatoi, sale riunione, spacci, ristoranti, mense, dormitori, servizi igienici, officine meccaniche ecc. non devono sottostare alle prescrizioni relative agli impianti di cantiere (CEI 64-8 Sez. 704). I locali di produzione e consegna dell’energia elettrica sono da considerarsi locali di servizio, quindi non soggetti alle prescrizioni dell’impianto di cantiere. Questo indipendentemente dalla loro ubicazione, interna o esterna al recinto di cantiere. I circuiti alimentanti il cantiere devono comunque essere protetti in accordo con le prescrizioni della CEI 64-8 Sez.704 anche se traggono origine da quadri elettrici posti entro locali di servizio. Le spine e i cavi di alimentazione di apparecchi utilizzatori portatili o trasportabili non costituiscono elemento dell’impianto di cantiere;
C ANTIERE EDILE O STRADALE Ultimo aggiornamento: 15/12/2012 A cura di Luca Lussorio 2 / 2 Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito. o Impianto elettrico di cantiere: insieme di componenti elettrici, ubicati all’interno del recinto di cantiere, elettricamente associati in modo da rendere disponibile l’energia elettrica agli apparecchi utilizzatori del cantiere. Fanno parte dell’impianto di cantiere anche i componenti elettrici alimentati tramite prese a spina ad eccezione degli apparecchi utilizzatori; o Impianto elettrico fisso di cantiere: Impianto elettrico di cantiere costituito da componenti elettrici fissati in modo rigido a parti strutturali od infrastrutturali del cantiere; o Impianto elettrico movibile di cantiere: Impianto elettrico di cantiere costituito da componenti elettrici non fissati a parti strutturali od infrastrutturali del cantiere; o Origine dell’impianto di cantiere: L’impianto di cantiere trae origine dal punto di allacciamento della linea di alimentazione del quadro generale del cantiere. Questo coincide con il punto di fornitura, morsetti dell’interruttore limitatore o dell’organo di misura, se la fornitura è realizzata direttamente da un ente fornitore. Se invece l’alimentazione è derivata da un impianto esistente, il punto di alimentazione e quindi l’inizio dell’impianto di cantiere coincide con i morsetti dell’interruttore immediatamente a monte della linea di cantiere. Qualora, per esempio per piccoli cantieri, l’alimentazione del quadro di cantiere avvenga tramite presa a spina, la spina della linea di alimentazione del quadro di cantiere è il punto di origine dell’impianto. Il punto di origine dell’impianto di cantiere può essere altrimenti un gruppo elettrogeno od una sottostazione prefabbricata (cabina elettrica) per la trasformazione MT/BT; Norme di riferimento Norma CEI 64-8 “Impianti elettrici utilizzatori a tensione nominale non superiore a 1000 V in corrente alternata e a 1500 V in corrente continua” Norma CEI 11-1 "Impianti elettrici con tensione superiore a 1 kV in corrente alternata" Guida CEI 64-17 “Guida all'esecuzione degli impianti elettrici nei cantieri” Norma CEI 17-13/1 “Apparecchiature assiemate di protezione e di manovra per bassa tensione (quadri BT) - Parte 1: Apparecchiature soggette a prove di tipo (AS) e apparecchiature parzialmente soggette a prove di tipo (ANS)” Norma CEI 17-13/4 “Apparecchiature assiemate di protezione e di manovra per bassa tensione (quadri BT) - Parte 4: Prescrizioni particolari per apparecchiature assiemate per cantiere (ASC)”
C ANTIERE EDILE O STRADALE Ultimo aggiornamento: 15/12/2012 A cura di Luca Lussorio 3 / 3 Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito. Legislazione D.M. 22 gennaio 2008 - , n. 37 - Regolamento concernente l'attuazione dell'articolo 11-quaterdecies, comma 13, lettera a) della legge n. 248 del 2 dicembre 2005, recante riordino delle disposizioni in materia di attività di installazione degli impianti all'interno degli edifici. D.lgs 81/08 e s.m.i. “Tutela della salute e della sicurezza nei luoghi di lavoro”. D.P.R. 151/11 "Regolamento recante semplificazione della disciplina dei procedimenti relativi alla prevenzione degli incendi, a norma dell’articolo 49, comma 4-quater, del decreto-legge 31 maggio 2010, n. 78, convertito, con modificazioni, dalla legge 30 luglio 2010, n. 122 ". D.P.R. 22 ottobre 2001, n. 462 - “Regolamento di semplificazione del procedimento per la denuncia di installazioni e dispositivi di protezione contro le scariche atmosferiche, di dispositivi di messa a terra di impianti elettrici e di impianti elettrici pericolosi” Direttive applicabili 92/57/CE “Direttiva cantieri” Installazione Impresa abilitata alla realizzazione degli impianti di cui all’art. 1 comma 2 del D.M. 37/08 se regolarmente iscritta nel registro delle imprese (D.P.R. 7 dicembre 1995, n. 581 e successive modificazioni) o nell'Albo provinciale delle imprese artigiane (Legge 8 agosto 1985, n. 443) e se l'imprenditore individuale o il legale rappresentante ovvero il responsabile tecnico da essi preposto con atto formale, è in possesso dei requisiti professionali richiesti (articolo 4 del D.M. 37/08).
C ANTIERE EDILE O STRADALE Ultimo aggiornamento: 15/12/2012 A cura di Luca Lussorio 4 / 4 Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito. Classificazione dei locali Ambiente particolare, umido, esposto alle intemperie e ai getti d’acqua. E’ oggetto per questo di una specifica sezione della norma CEI 64-8, la 704. Inoltre, i cantieri navali con oltre cinque addetti, essendo inseriti come attività soggetta nel D.P.R. 151/11, devono essere classificati come luoghi a maggior rischio in caso di incendio. Necessità di progetto L’art. 10 del DM 37/08 esclude esplicitamente l’obbligo di progetto per i cantieri alimentati tramite fornitura provvisoria dell’energia elettrica. Si ritiene tuttavia opportuno prevedere il progetto degli impianti elettrici almeno per i cantieri di notevoli dimensioni. Dichiarazione di conformità Si, ai sensi del D.M. 37/08.
C ANTIERE EDILE O STRADALE Ultimo aggiornamento: 15/12/2012 A cura di Luca Lussorio 5 / 5 Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito. Norme di installazione Protezione contro i contatti diretti Isolamento delle parti attive. Involucri o barriere con grado di protezione minimo IPXXB. Per le superfici orizzontali superiori a portata di mano, il grado di protezione non deve essere inferiore a IPXXD. L'apertura degli involucri a protezione delle parti attive deve avvenire solo con chiave o attrezzo; In alternativa al punto precedente, che deve essere previsto un interblocco che consente l’accesso alle parti attive solo dopo aver sezionato l’alimentazione e che permette la rialimentazione del circuito solo dopo aver richiuso l’involucro. Protezione addizionale mediante interruttori differenziali con I dn non superiore a 30 mA. Protezione contro i contatti indiretti Sistema TT: deve essere verificata la relazione dove: R E è la resistenza di terra; I dn è la corrente differenziale nominale di funzionamento del dispositivo di protezione automatico a corrente differenziale. U L è il valore della tensione di contatto limite convenzionale pari a 25 V nei soli luoghi ove è previsto abitualmente da parte degli addetti il contatto prolungato con i liquidi della lavorazione. Nei restanti luoghi il valore limite è di 50 V.
C ANTIERE EDILE O STRADALE Ultimo aggiornamento: 15/12/2012 A cura di Luca Lussorio 6 / 6 Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito. Sistema TN: deve essere verificata la relazione dove: Zs è l’impedenza dell'anello di guasto che comprende la sorgente, il conduttore attivo fino al punto di guasto ed il conduttore di protezione tra il punto di guasto e la sorgente; I a è la corrente che provoca l’interruzione automatica del dispositivo di protezione entro un tempo definito in funzione della tensione nominale U o per i circuiti terminali (tempo di intervento non superiore a 0,2 s per ambienti particolari o 0,4 s per ambienti ordinari in caso di tensione verso terra pari a 230 V) e 5 s per i circuiti di distribuzione; nel caso di utilizzo di un interruttore differenziale, I a è la corrente differenziale nominale di intervento; U o è il valore efficace della tensione nominale tra fase e terra. Sistema SELV E PELV: la tensione nominale non deve essere superiore a 50 V in c.a. e 120 V in c.c. Separazione elettrica mediante trasformatore di isolamento o gruppo elettrogeno Protezione contro l’incendio Se classificato come luogo a maggior rischio in caso d’incendio, occorre fare riferimento anche alla norma CEI 64-8, sez. 751. In particolare, i circuiti nei sistemi TT e TN devono essere protetti con dispositivo a corrente differenziale avente corrente nominale d’intervento non superiore a 300 mA anche ad intervento ritardato; quando non sia possibile, per esempio per necessità di continuità di servizio, proteggere i circuiti di distribuzione con dispositivo a corrente differenziale avente corrente differenziale non superiore a 300 mA, anche ad intervento ritardato, si può ricorrere, in alternativa, all’uso di un dispositivo differenziale con corrente differenziale non superiore a 1 A ad intervento ritardato.
C ANTIERE EDILE O STRADALE Ultimo aggiornamento: 15/12/2012 A cura di Luca Lussorio 7 / 7 Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito. Sono escluse da tale prescrizione le condutture facenti parte dei circuiti di sicurezza e quelle racchiuse in involucri con grado di protezione almeno IP4X. Grado di protezione minimo Occorre che il grado di protezione IP sia conforme a quanto normativamente prescritto per l’ambiente di installazione. Si riporta nel seguito un elenco riepilogativo dei gradi di protezione minimi previsti per i cantieri: - componenti elettrici di classe II o con isolamento equivalente: IPX4; - quadri ASC: IP44; - prese a spina con spina inserita o con spina disinserita: IP44; - prese a spina mobili: IP67; - cordoni prolungatori equipaggiati con prese a spina di tipo industriale: IP67; - impianti fissi e trasportabili di illuminazione, lampade portatili:IP44. Si suggerisce inoltre un grado IK non inferiore a 0,8. Tipo di posa delle condutture La scelta del tipo di posa è imposta da diversi fattori come ad esempio il costo e la facilità di recupero o di spostamento nel corso dei lavori di cantiere. Il tipo di posa scelto non deve essere di intralcio alle persone o ai mezzi di trasporto, i cavi devono essere opportunamente protetti contro i danneggiamenti e devono essere facilmente individuabili, rimovibili ed eventualmente riutilizzabili per altro cantiere quando il cantiere sarà smantellato. Le tipologia di posa più più utilizzata, per la sua economicità e versatilità nell’impiego in cantiere, è quella aerea senza fune portante. In questa tipologia di posa è vietato sostenere i cavi tramite legature in filo di ferro per evitare danneggiamenti della guaina. Devono invece essere sostenuti mediante selle, in legno o di altro materiale, prive di spigoli o di altri elementi taglienti e aventi un raggio di curvatura adeguato ad evitare lo schiacciamento del cavo sulla sella a causa del proprio peso.
C ANTIERE EDILE O STRADALE Ultimo aggiornamento: 15/12/2012 A cura di Luca Lussorio 8 / 8 Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito. Se nella struttura sono presenti ambienti classificabili come luogo a maggior rischio in caso d'incendio, la tipologia dei cavi e la loro modalità di posa al loro interno devono rispondere alle disposizioni dettate dalla norma CEI 64-8/7, sez. 751. Nota: è bene rimarcare che le pose interrate sono raramente utilizzate dato l'elevato costo, ma possono risultare interessanti per dorsali di cantieri di lunga durata in quanto garantiscono l'assenza di interferenze con le attività del cantiere stesso. Al contrario le pose aeree sono le più utilizzate per l'economicità di posa e la facilità di recupero, ma spesso risultano critiche per cantieri di lunghissima durata e zone particolarmente ventose. Esempio di cavi utilizzabili N07V-K , FROR 450/750V per posa entro tubazioni in PVC; N1VV-K , FG7(O)R 0,6/1kV, FG7(O)M1 0,6/1kV per posa interrata; FTG10(O)M1 per i circuiti di sicurezza resistenti al fuoco; se il luogo è classificato come luogo a maggior rischio in caso d’incendio, si deve far riferimento alla sezione 751 della norma CEI 64-8; per uso mobile, utilizzare cavi di tipo flessibile protetti con guaina pesante tipo H07RN-F. E’ bene inoltre porre molta attenzione alla temperatura di posa dei cavi elettrici. In via generale sconsigliata la posa di cavi isolati e rivestiti in PVC a temperature inferiori a 5°C (ad esempio cavo N1VV-K), mentre i cavi con isolante in gomma e guaina in PVC possono essere posati anche a 0°C (ad esempio cavo FG7OR 0,6/1kV), infine cavi con guaina e isolante in gomma (ad esempio H07RN-F) possono essere maneggiati anche a -25°C. Dispositivi di sezionamento e di comando Deve essere previsto, all’origine di ogni impianto, un quadro che comprenda i dispositivi di sezionamento, di comando e di protezione principali.
C ANTIERE EDILE O STRADALE Ultimo aggiornamento: 15/12/2012 A cura di Luca Lussorio 9 / 9 Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito. Tipologia e normativa di riferimento dei quadri elettrici La norma di riferimento per i quadri elettrici è la norma CEI EN 60439-4:2005-10 "Apparecchiature assiemate di protezione e di manovra per bassa tensione (quadri BT) - Parte 4: Prescrizioni particolari per apparecchiature assiemate per cantiere" classificazione CEI 17-13/4 che prevede l'installazione in questi luoghi di quadri elettrici classificati come ASC, Apparecchiature di Serie per Cantiere. I quadri elettrici installati in locali considerati locali di servizio del cantiere non sono considerati quadri per cantiere ma sono soggetti alla Norma CEI EN 61439-1, CEI EN 60439-3 o CEI 23-51 con le prescrizioni dell'articolo 704.5 della Norma CEI 64-8 relative ai dispositivi di sezionamento e comando. Impianto di illuminazione di cantiere Negli ambienti ove si svolgono le attività di cantiere vere e proprie, i livelli medi raccomandati sono quelli indicati dalla norma UNI 12464-2. Tipo di zona, compito o attività E m U 0 GR L R a Sgombero, scavo e carico 20 lux 0,25 55 20 Aree di costruzione, installazione delle condutture fognarie, trasporto, compiti ausiliari e di immagazzinamento 50 lux 0,40 50 20 Montaggio degli elementi di un’intelaiatura, armatura leggera di intelaiatura, montaggio di intelaiatura e casseforme in legno, condutture elettriche e cablaggi 100 lux 0,40 45 40 Elementi di raccordo elettrico impegnativi, montaggio di condutture, tubazioni e macchine 200 lux 0,50 45 40 Gli impianti di illuminazione possono essere: fissi, trasportabili e portatili.
C ANTIERE EDILE O STRADALE Ultimo aggiornamento: 15/12/2012 A cura di Luca Lussorio 10 / 10 Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito. I componenti degli impianti fissi devono essere: - protetti contro gli urti accidentali; - installati in posizioni comode; - con un grado di protezione minimo IP44; - posizionati in modo da non essere causa di abbagliamento Gli impianti di illuminazione trasportabili sono in genere costituiti da proiettori con lampade alogene installati su adatti sostegni. Funzionano in posizione fissa ma possono essere trasportati dopo aver tolto l’alimentazione. Le lampade, essendo a portata di mano, devono essere protette mediante vetri. Il tipo di lavorazioni con spruzzi d’acqua tipico di questi ambienti di lavoro consiglia un grado di protezione minimo IP44 e, ove possibile, l’impiego di apparecchi di classe II. I cavi di alimentazione devono essere adatti alla posa mobile come ad esempio il tipo H07RN-F. Le lampade portatili che possono essere impugnate e spostate frequentemente devono essere conformi alla norma CEI 60598-2-8, e possedere almeno le seguenti caratteristiche: - impugnatura in materiale isolante; - parti in tensione o che possono andare in tensione completamente protette; - protezione meccanica della lampada. Se queste lampade sono impiegate in luoghi conduttori ristretti devono essere alimentate tramite circuiti a bassissima tensione di sicurezza SELV. Il grado di protezione minimo consigliato è IP44. Per gli ambienti ordinari (uffici, servizi igienici, ecc.) si applicano le regole generali. Illuminazione di sicurezza La norma CEI 64-8 raccomanda di prevedere un’illuminazione di sicurezza nelle zone particolarmente scure dei cantieri allo scopo di indicare le vie di esodo al mancare dell’illuminazione ordinaria. Detto impianto dovrà essere conforme a quanto prescritto dalla norma UNI 1838 e potrà essere indifferentemente sia di tipo centralizzato sia del tipo con apparecchi autonomi.
C ANTIERE EDILE O STRADALE Ultimo aggiornamento: 15/12/2012 A cura di Luca Lussorio 11 / 11 Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito. Prescrizioni particolari Impianto di protezione contro le scariche atmosferiche L'art. 29 del DLgs 81/08 fa carico al datore di lavoro di valutare tutti i rischi per la sicurezza e la salute dei lavoratori, compreso ovviamente il rischio dovuto al fulmine. Tale obbligo prescinde dalle dimensioni e dalla natura, metallica o non metallica, della struttura. Se il rischio dovuto al fulmine è inaccettabile, secondo le norme tecniche (CEI 81-10/2 - EN 62305/2), il datore di lavoro deve provvedere ai sensi dell'art. 84 del DLgs 81/08, come modificato dal DLgs 106/09, affinché gli edifici, gli impianti, le strutture, le attrezzature siano protetti dagli effetti dei fulmini, secondo le norme tecniche. Comando di emergenza In un cantiere è opportuno predisporre un comando di emergenza, avente lo scopo di interrompere, in modo istantaneo, l’alimentazione dell’intero impianto o di una sua parte, come i soli apparecchi utilizzatori, in caso di pericolo improvviso. A tal fine si può anche utilizzare l’interruttore generale del quadro, purché non chiudibile a chiave, che deve essere individuato mediante apposita targa posta in modo ben visibile sul quadro stesso. In alternativa all’interruttore generale si può utilizzare come comando di emergenza un pulsante a fungo di colore rosso posto sul quadro in modo che sia facilmente accessibile e raggiungibile e reso noto a tutte le maestranze coinvolte nel cantiere. Luoghi conduttori ristretti Per luoghi conduttori ristretti si intendono quegli ambienti limitati essenzialmente da superfici metalliche o comunque conduttrici nel quale è probabile che una persona possa venire in contatto con tali superfici attraverso un ampia parte del suo corpo. Gli utensili portatili, gli apparecchi di misura trasportabili o mobili impiegati in questi luoghi possono essere alimentati a bassissima tensione di sicurezza (SELV) ad una tensione non superiore a 50 V
C ANTIERE EDILE O STRADALE Ultimo aggiornamento: 15/12/2012 A cura di Luca Lussorio 12 / 12 Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito. (le lampade portatili possono essere alimentate solo a bassissima tensione di sicurezza normalmente 24 V) o tramite separazione elettrica con un trasformatore di isolamento 230V/230V, rispondente alla Norma CEI 96-1 (in questo caso gli utensili, dovranno essere del tipo a doppio isolamento e il trasformatore di sicurezza dovrà essere privo della messa a terra sul secondario), con l'avvertenza di tenere le sorgenti di energia all'esterno del luogo conduttore ristretto. Prese a spina Le prese e le spine nei cantieri dovranno avere grado di protezione minimo IP44; è richiesto il grado IP67 se utilizzate all'aperto a contatto col suolo. Le prese a spina per uso domestico sono ammesse solo se protette da urti, dalle proiezioni d’acqua e dalle polveri. Tutte le prese a spina devono essere protette contro le sovracorrenti mediante interruttori automatici o fusibili con corrente nominale non superiore alla corrente nominale delle prese stesse. Le prese a spina fino a 32A devono essere protette da un dispositivo differenziale, con corrente nominale non superiore a 30 mA. Avvolgicavo Gli avvolgicavo devono essere di tipo industriale realizzati in conformità alle prescrizioni della norma EN 61316. La norma EN 61316 impone le seguenti caratteristiche minime per un avvolgicavo: - deve incorporare una protezione termica o di corrente che protegga il cavo da surriscaldamenti dannosi, sia con cavo avvolto che con cavo svolto; - il cavo deve essere di tipo H07RN-F con sezione minima di 2,5 mmq per avvolgicavo da 16 A, 6 mmq per avvolgicavo da 32 A, e 16 mmq per avvolgicavo da 63 A; - deve riportare il nome o marchio del costruttore, la tensione nominale e le massime potenze prelevabili a cavo avvolto e a cavo svolto.
C ANTIERE EDILE O STRADALE Ultimo aggiornamento: 15/12/2012 A cura di Luca Lussorio 13 / 13 Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito. Ogni presa dell’avvolgicavo, in analogia a quanto indicato in precedenza per le altre tipologie di presa, deve essere protetta da un interruttore differenziale ad alta sensibilità avente I dn non superiore a 30mA. Prolunghe Le prolunghe devono essere realizzate con cavo tipo H07RN-F o H07BQ-F, le spine e le prese che ad esse fanno capo devono essere di tipo industriale. Dato l'uso mobile, e quindi la probabilità di essere esposte a getti d'acqua o posate accidentalmente entro pozzanghere, è consigliato il grado di protezione IP67. E’ vietato utilizzare prolunghe con spine e prese di tipo domestico. Lavori in prossimità di linee elettriche Non possono essere eseguiti lavori in prossimità di linee elettriche o di impianti elettrici con parti attive non protette, o che per circostanze particolari si debbano ritenere non sufficientemente protette, e comunque a distanze inferiori ai limiti di cui alla tabella 1 dell'allegato IX, salvo che vengano adottate disposizioni organizzative e procedurali idonee a proteggere i lavoratori dai conseguenti rischi (art. 83 del decreto legislativo 9 aprile 2008 n. 81). Un (kV) D (m) = 1 3 1 Un = 30 3,5 30 Un = 132 5 132 7 Tabella 1 allegato IX Dlgs 81/08
C ANTIERE EDILE O STRADALE Ultimo aggiornamento: 15/12/2012 A cura di Luca Lussorio 14 / 14 Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito. Verifiche Come facilmente intuibile, l'impianto elettrico di cantiere ha una durata breve, correlata alla tipologia di intervento edile da eseguire. Ciò nonostante è importante che sia gestito correttamente in tutte le sue fasi, comprese: - verifiche iniziali; - verifiche periodiche; - verifica per riutilizzo. Le verifiche sugli impianti elettrici, in accordo alle prescrizioni della norma CEI 64-8/6, devono essere effettuate da persone esperte e competenti in lavori di verifica. Le verifiche periodiche sono obbligatorie ai sensi del D.lgs 81/08, art. 86, oltre che al D.P.R. 462/01. I risultati delle verifiche devono essere registrati su appositi moduli facenti parte della documentazione necessaria per le operazioni di manutenzione. Iniziali Esame a vista; Verifica della continuità dei conduttori di protezione e dei collegamenti equipotenziali principali e supplementari; Misura della resistenza di isolamento dell’impianto elettrico; Verifica della protezione per separazione nel caso di circuiti SELV o PELV e nel caso di separazione elettrica; protezione mediante interruzione automatica dell’alimentazione (verifica del funzionamento dei dispositivi di protezione a corrente differenziale / misura dell’impedenza dell’anello di guasto nel sistema TN); Prove di polarità; Prove di funzionamento; Misura della resistenza dell’impianto di terra.
C ANTIERE EDILE O STRADALE Ultimo aggiornamento: 15/12/2012 A cura di Luca Lussorio 15 / 15 Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito. Periodiche Quotidianamente occorre verificare: - la compatibilità delle attività in corso nel cantiere con la presenza dell'impianto elettrico, per esempio in particolare la compatibilità di scavi con la presenza di linee interrate, trasporti di elementi ingombranti con le linee aeree; - il rispetto delle prescrizioni di sicurezza per gli eventuali ambienti particolari, per esempio per le attività in luoghi conduttori ristretti; - lo stato delle guaine dei cavi, con particolare riguardo a quelle dei cordoni prolungatori; - lo stato delle carpenterie dei quadri elettrici di cantiere; - lo stato delle prese elettriche presenti in cantiere. Ogni 6 mesi occorre verificare: - la funzionalità degli organi di sezionamento e arresti di emergenza; - la funzionalità delle protezioni differenziali; - l’integrità e tenuta delle custodie e pressacavi (esame a vista); - l'integrità delle guaine dei cavi con posa a vista; - l'integrità dei cordoni prolungatori, delle guaina cavi, dei pressacavo; - la continuità dei conduttori di protezione; - l'integrità dell'impianto di terra (esame a vista); - il coordinamento delle protezioni con le condutture. Inoltre, in presenza di lavoratori dipendenti o ad essi equiparati, ai sensi del D.P.R. del 462/01, l’impianto di terra per la protezione contro i contatti indiretti e l’eventuale impianto di terra contro le scariche atmosferiche, devono essere sottoposti a verifica periodica ogni 2 anni, a decorrere dalla data di denuncia degli stessi ai rispettivi enti incaricati. Tale verifica deve essere effettuata dall’ ASL/ARPA o da appositi organismi abilitati.
C ANTIERE EDILE O STRADALE Ultimo aggiornamento: 15/12/2012 A cura di Luca Lussorio 16 / 16 Le informazioni contenute nel presente documento sono tutelate dal diritto d’autore e possono essere usate solo in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti. Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con la massima cura. In ogni caso errori, inesattezze e omissioni sono possibili. Voltimum Italia s.r.l. a socio Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito. Verifiche per riutilizzo Per i cavi, siano essi destinati a posa fissa o mobile, è opportuno verificare l’assenza di abrasioni o deformazioni che evidenzino la presenza di rotture interne del conduttore o dell'isolante. Per i cordoni prolungatori si deve controllare, oltre allo stato del cavo, l'efficienza dei pressacavi e lo stato di conservazione delle spine e delle prese. Per i quadri elettrici si devono verificare lo stato di conservazione delle custodie, la pulizia al loro interno da polvere, il serraggio dei vari morsetti, lo stato degli organi di comando e di protezione, la presenza dei dati di targa.
