302-005-001 Albergo

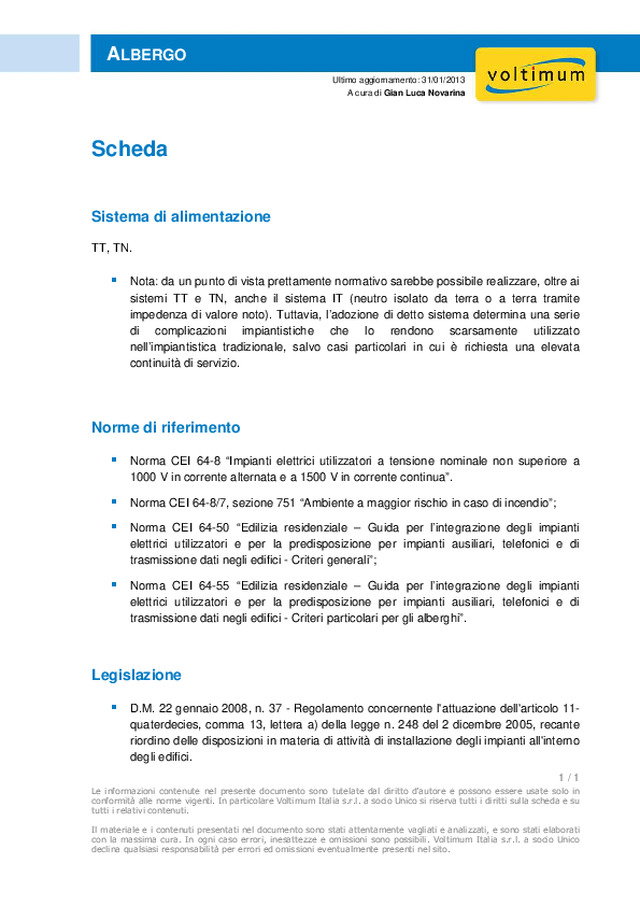

A LBERGO   Ultimo aggiornamento: 31/01/2013  A cura di Gian Luca Novarina    1 / 1  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.    Scheda    Sistema di alimentazione  TT, TN.    Nota: da un punto di vista prettamente normativo sarebbe possibile realizzare, oltre ai sistemi  TT  e  TN,  anche  il  sistema  IT  (neutro  isolato  da  terra  o  a  terra  tramite impedenza di valore noto). Tuttavia, l’adozione di detto sistema determina una serie di  complicazioni  impiantistiche  che  lo  rendono  scarsamente  utilizzato  nell’impiantistica  tradizionale,  salvo  casi  particolari  in  cui  è  richiesta  una  elevata continuità di servizio.    Norme di riferimento    Norma  CEI  64-8  “Impianti  elettrici  utilizzatori  a  tensione  nominale  non  superiore  a 1000 V in corrente alternata e a 1500 V in corrente continua”.    Norma CEI 64-8/7, sezione 751 “Ambiente a maggior rischio in caso di incendio”;    Norma  CEI  64-50  “Edilizia  residenziale  –  Guida  per  l’integrazione  degli  impianti elettrici  utilizzatori  e  per  la  predisposizione  per  impianti  ausiliari,  telefonici  e  di trasmissione dati negli edifici - Criteri generali”;     Norma  CEI  64-55  “Edilizia  residenziale  –  Guida  per  l’integrazione  degli  impianti elettrici  utilizzatori  e  per  la  predisposizione  per  impianti  ausiliari,  telefonici  e  di trasmissione dati negli edifici - Criteri particolari per gli alberghi”.    Legislazione    D.M. 22 gennaio 2008, n. 37 - Regolamento concernente l'attuazione dell'articolo 11-quaterdecies, comma 13, lettera a) della legge n. 248 del 2 dicembre 2005, recante riordino delle disposizioni in materia di attività di installazione degli impianti all'interno degli edifici.

A LBERGO   Ultimo aggiornamento: 31/01/2013  A cura di Gian Luca Novarina    2 / 2  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.      D.lgs 81/08 e s.m.i. - “Tutela della salute e della sicurezza nei luoghi di lavoro”.    D.P.R. 151/11 "Regolamento recante semplificazione della disciplina dei procedimenti relativi  alla  prevenzione  degli incendi, a norma dell’articolo 49, comma 4-quater, del decreto-legge  31  maggio  2010,  n.  78,  convertito,  con  modificazioni,  dalla  legge  30 luglio 2010, n. 122".    D.M.  9  aprile  1994  e  s.m.i.  -  “Approvazione  della  regola  tecnica  di  prevenzione incendi per la costruzione e l’esercizio delle attività ricettive turistico - alberghiere”.    D.  14  giugno  1989,  n.  236  -  “Prescrizioni  tecniche  necessarie  a  garantire l'accessibilità, l'adattabilità e la visitabilità degli edifici privati e di edilizia residenziale pubblica sovvenzionata e agevolata, ai fini del superamento e dell'eliminazione delle barriere architettoniche”.    D.P.R.  22  ottobre  2001, n. 462 - “Regolamento di semplificazione del procedimento per  la  denuncia  di  installazioni  e  dispositivi  di  protezione  contro  le  scariche atmosferiche,  di  dispositivi  di  messa  a  terra  di  impianti  elettrici  e  di  impianti  elettrici pericolosi”.     Direttive applicabili  Nessuna.    Installazione  Impresa abilitata alla realizzazione degli impianti di cui all’art. 1 comma 2 del D.M. 37/08 se regolarmente iscritta nel registro delle imprese (D.P.R. 7 dicembre 1995, n. 581 e successive modificazioni)  o nell'Albo provinciale delle imprese artigiane (Legge 8 agosto 1985, n. 443) e  se l'imprenditore individuale o il legale rappresentante ovvero il responsabile tecnico da essi preposto  con  atto  formale,  è  in  possesso  dei  requisiti  professionali  richiesti  (articolo  4  del D.M. 37/08).  Classificazione dei locali  Per  struttura  alberghiera  si  intende  edifici  e/o  locali  adibiti  ad  attività  ricettive  turistico  - alberghiere,  quali  alberghi,  motel,  villaggi  turistici,  esercizi  di  affittacamere,  case  ed

A LBERGO   Ultimo aggiornamento: 31/01/2013  A cura di Gian Luca Novarina    3 / 3  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.    appartamenti  per  vacanze,  alloggi  agroturistici,  ostelli  per  la  gioventù,  residenze  turistico  - alberghiere  e  rifugi  alpini.  Non  rientrano  nella  categoria  dei  rifugi  alpini  i  bivacchi  fissi  ed  i ricoveri, intendendosi con tale denominazione quelle modeste costruzioni adibite al ricovero degli alpinisti con le seguenti peculiarità: sempre incustoditi ed aperti in permanenza, senza presenza  di  viveri  e  di  dispositivi  di  cottura,  ma  con  lo  stretto  necessario  per  il  riposo  ed  il ricovero d'emergenza.  Nel  suo  insieme  una  struttura  alberghiera  può  essere  classificata  come  luogo  a  maggior rischio  in  caso  d'incendio  per  l’elevata  densità  di  affollamento  e/o  per  l’elevato  tempo  di sfollamento  in  caso  di  incendio.  Inoltre,  in  presenza  di un numero di posti letto superiore a 25, rientra nell’ambito di applicazione del D.P.R. 151/11, e pertanto è da ritenersi un luogo a maggior rischio in caso d'incendio.    Necessità di progetto  Si,  in  ottemperanza al D.M. 37/08, secondo la guida CEI 0-2, da parte di un professionista abilitato se si tratta:    di superficie superiore a 200 m 2 ;    di utenze aventi potenza impegnata (potenza contrattuale) superiore a 6 kW;    di un luogo a maggior rischio in caso di incendio.  In  tutti  gli  altri  casi,  il  progetto  può  essere  redatto  dal  responsabile  tecnico  dell’impresa installatrice.    Dichiarazione di conformità  Si, ai sensi del D.M. 37/08.

A LBERGO   Ultimo aggiornamento: 31/01/2013  A cura di Gian Luca Novarina    4 / 4  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.    Norme di installazione    Protezione contro i contatti diretti    Isolamento delle parti attive.    Involucri  o  barriere  con  grado  di  protezione  minimo  IP2X  o  IPXXB.  Per  le  superfici orizzontali  superiori  a  portata  di  mano,  il  grado  di  protezione  non  deve  essere inferiore a IPXXD.     Protezione addizionale mediante interruttori differenziali con I dn   non superiore a 30 mA  nei seguenti casi:  -  per i circuiti che alimentano le prese a spina con corrente nominale non superiore a 20 A;   -  per  i  circuiti  che  alimentano  le  prese  a  spina  con  una  corrente  nominale  non superiore  a  32  A  destinate  ad  alimentare  apparecchi  utilizzatori  mobili  usati all’esterno.    Protezione contro i contatti indiretti    Sistema TT: deve essere verificata la relazione    dove:  R E   è la resistenza di terra;  I dn   è  la  corrente  differenziale  nominale  di  funzionamento  del  dispositivo  di protezione automatico a corrente differenziale.  U L   è il valore della tensione di contatto limite convenzionale pari a 50 V.

A LBERGO   Ultimo aggiornamento: 31/01/2013  A cura di Gian Luca Novarina    5 / 5  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.        Sistema TN: deve essere verificata la relazione    dove:  Zs  è  l’impedenza  dell'anello  di  guasto  che  comprende  la  sorgente,  il  conduttore attivo  fino  al  punto  di  guasto  ed  il  conduttore  di  protezione  tra  il  punto  di guasto e la sorgente;  I a   è  la  corrente  che  provoca  l’interruzione  automatica  del  dispositivo  di protezione entro un tempo definito in funzione della tensione nominale U o  per i  circuiti  terminali  (tempo  di  intervento  non  superiore  a  0,4  s  per  impianti  con una tensione verso terra di 230 V) e 5 s per i circuiti di distribuzione; nel caso di utilizzo di un interruttore differenziale, I a  è la corrente differenziale nominale  di intervento;  U o   è il valore efficace della tensione nominale tra fase e terra.    Sistema  SELV  E  PELV:  la  tensione  nominale  non  deve  essere  superiore  a  50  V  in c.a. e 120 V in c.c..    Protezione contro l’incendio  Se  la  struttura  nel  suo  insieme  è  classificabile  come  luogo  a  maggior  rischio  in  caso d'incendio, occorre fare riferimento anche alla norma CEI 64-8, sez. 751.   In particolare, i circuiti nei sistemi TT e TN devono essere protetti con dispositivo a corrente differenziale  avente  corrente  nominale  d’intervento  non  superiore  a  300  mA  anche  ad intervento ritardato; quando i guasti resistivi possano innescare un incendio, per esempio per riscaldamento  a  soffitto  con  elementi  a  pellicola  riscaldante,  la  corrente  differenziale nominale deve essere Idn = 30 mA; quando non sia possibile, per esempio per necessità di continuità  di  servizio,  proteggere  i  circuiti  di  distribuzione  con  dispositivo  a  corrente differenziale  avente  corrente  differenziale  non  superiore  a  300  mA,  anche  ad  intervento ritardato,  si  può  ricorrere,  in  alternativa,  all’uso  di  un  dispositivo  differenziale  con  corrente differenziale non superiore a 1 A ad intervento ritardato.

A LBERGO   Ultimo aggiornamento: 31/01/2013  A cura di Gian Luca Novarina    6 / 6  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.    Sono escluse da tale prescrizione le condutture facenti parte dei circuiti di sicurezza e quelle racchiuse in involucri con grado di protezione almeno IP4X.  Protezione contro il pericolo di esplosione  Generalmente il pericolo di esplosione può manifestarsi per la presenza di impianti alimentati con gas metano o GPL. Una installazione tipica è l’impianto di alimentazione della centrale termica  o  della  cucina.  Prima  di  realizzare  l’impianto  elettrico  occorre  effettuare  una valutazione  del  rischio  di  esplosione  e  successivamente  una  classificazione  delle  aree.  In caso di presenza del pericolo di esplosione, nelle aree classificate l’impianto elettrico dovrà rispondere alle rispettive norme di settore.    Grado di protezione minimo  I criteri da seguire nella scelta dei gradi di protezione dalle influenze ambientali sono quelli generali e la responsabilità di scegliere il grado IP più adatto è di pertinenza del progettista. Indicativamente si può tener conto di quanto segue:    IP4X o IPXXD nei casi generali;    almeno IPX4 nei locali nei quali si procede usualmente a spargimenti di liquidi;    almeno IPX5 nei locali per la cui pulizia è previsto l'uso di getti d'acqua;    almeno IP55 all’esterno (IPX7 per le connessioni all’interno dei pozzetti).    Tipo di posa delle condutture  Se  la  struttura  nel  suo  insieme  è  classificabile  come  luogo  a  maggior  rischio  in  caso d'incendio, la tipologia dei cavi e la loro modalità di posa devono rispondere alle disposizioni dettate dalla norma CEI 64-8/7, sez. 751.  Generalmente  posa  in  tubo  incassato  nelle  pareti  e  nel  pavimento,  oppure  posa  a  vista  in apposite canalizzazioni a parete.

A LBERGO   Ultimo aggiornamento: 31/01/2013  A cura di Gian Luca Novarina    7 / 7  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.      Esempio di cavi utilizzabili  Se  la  struttura  nel  suo  insieme  è  classificabile  come  luogo  a  maggior  rischio  in  caso d'incendio, si deve fare riferimento alla norma CEI 64-8, sez. 751.  Generalmente  si  impiegano  cavi  a  bassissima  emissione  di  gas  tossici  e  corrosivi  tipo N07G9-K, FG7(O)M1, FG10(O)M1.   Per  applicazioni  interrate  si  devono  utilizzare  cavi  tipo  FG7(O)R,  mentre  per  un  eventuale uso  temporaneo  all’esterno,  utilizzare  cavi  di  tipo  flessibile  protetti  con  guaina  pesante  tipo H07RN-F.    Dispositivi di sezionamento e di comando  I dispositivi devono essere installati in posizione facilmente raggiungibile dagli utenti, anche a persone  disabili.  A  tal  proposito  occorre  fare  riferimento  alle  quote  di  installazione  indicate nella norma CEI 64-50.     Tipologia e normativa di riferimento dei quadri elettrici    Il  quadro  può  essere  del  tipo  ad  uso  domestico  e  similare,  rispondente  alla  norma CEI 23-51, se la corrente nominale in entrata I nq  non è superiore ai 125 A, la tensione  nominale non è superiore ai 440 V e la corrente di cortocircuito presunta nel punto di installazione non supera i 10 kA oppure i 15 kA quando il quadro è protetto mediante dispositivo limitatore;    se  le  condizioni  precedenti  non  sono  verificate  occorre  realizzare  un  quadro rispondente alla norma CEI 17-114.  A seconda del luogo di installazione, il quadro può essere di tipo ad incasso nella muratura oppure  a  vista  a  parete.  Nelle  strutture  con  capienza  superiore  a  25  posti  letto,   il  quadro

A LBERGO   Ultimo aggiornamento: 31/01/2013  A cura di Gian Luca Novarina    8 / 8  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.    elettrico  generale  deve  essere  ubicato  in  posizione  facilmente  accessibile,  segnalata  e protetta dall'incendio.    Livello di illuminamento medio richiesto  L'impianto  di  illuminazione  deve  garantire,  a  seconda  del  luogo  di  installazione,  livelli  di illuminamento  e  di  comfort  visivi  sufficienti.   I  livelli  medi  raccomandati  sono  quelli  indicati dalla norma UNI 12464-1. Indicativamente si possono consigliare i valori di seguito riportati.    Tipo di locale  Illuminamento  medio (lx)  Abbagliamento  UGR L   Indice di resa del  colore R a   Reception  300  22  80  Corridoi  100  25  80  Camere  100  22  80    Inoltre,  occorre  prevedere  un  impianto  di  illuminazione  di  sicurezza  che  dovrà  essere conforme a quanto prescritto dalla norma UNI 1838; l’impianto può essere indifferentemente sia di tipo centralizzato sia del tipo con apparecchi autonomi, con autonomia minima di 1 ora.   Lungo  le  vie  di  esodo  superiori  a  20  m,  se  l’impianto  è  di  tipo  centralizzato,  gli  apparecchi illuminanti  devono  essere  suddivisi  almeno  su  due  circuiti  separati;  gli  UPS  utilizzati  come sorgente di sicurezza devono essere conformi, oltre alla norma di prodotto, anche alla norma CEI  EN  50171,  mentre  se  si  impiega  un  gruppo  elettrogeno,  deve  essere  conforme  alla norma ISO 8528-12.  L’illuminamento lungo le vie di esodo e le uscite di sicurezza, misurato ad 1 m dal piano di calpestio,  non  deve  essere  inferiore  a  5  lux,  ad  esclusione  delle  strutture  con  capienza inferiore a 25 posti letto, per le quali valgono le regole generali di cui alla norma UNI 1838;

A LBERGO   Ultimo aggiornamento: 31/01/2013  A cura di Gian Luca Novarina    9 / 9  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.    Prescrizioni particolari    Impianto di protezione contro le scariche atmosferiche  L'impianto  deve  essere  realizzato  se  la  valutazione  del  rischio  dovuto  al  fulmine,  eseguita secondo le norme CEI 81-10, evidenzia che la struttura non é autoprotetta.     Alimentazione di riserva  Occorre predisporre un’alimentazione di riserva a cui sottendere i circuiti di alimentazione dei servizi  che  si  ritengono  essenziali  per  il  normale  funzionamento  delle  attività  previste.  I rispettivi circuiti devono essere indipendenti dai circuiti di alimentazione dei servizi ordinari o per lo meno deve essere garantita un’idonea selettività.    Alimentazione di sicurezza  Occorre predisporre un’alimentazione di sicurezza per i seguenti sistemi di utenza:    illuminazione;    allarme;    rivelazione incendi;    impianti di estinzione incendi;    ascensori antincendio.  L'alimentazione  di  sicurezza  deve  essere  automatica  ad  interruzione  breve  (0,5  s)  per  gli impianti  di  rivelazione,  allarme  ed  illuminazione  e  ad  interruzione  media  (15  s)  per  gli ascensori antincendio e gli impianti idrici antincendio.

A LBERGO   Ultimo aggiornamento: 31/01/2013  A cura di Gian Luca Novarina    10 / 10  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.    Il dispositivo di carica degli accumulatori deve essere di tipo automatico e tale da consentire la ricarica completa entro 12 ore.  L'autonomia dell'alimentazione di sicurezza deve consentire lo svolgimento in sicurezza del soccorso e dello spegnimento per il tempo necessario; in ogni caso l'autonomia minima per ogni impianto non deve essere inferiore a 30 min per gli impianti di rivelazione ed allarme ed 1  h  per  l’illuminazione  di  sicurezza  e  per  l’alimentazione  degli  ascensori  ed  impianti  idrici antincendio.    Comando di emergenza   Occorre  prevedere  un  pulsante  di  sgancio  generale  dell’energia  elettrica  in  posizione facilmente raggiungibile dall’esterno. Inoltre, è necessario prevedere un pulsante di sgancio generale  dell’energia  elettrica  nei  locali  sottoposti  a  prescrizioni  particolari  relative  alla protezione incendi e/o al pericolo di esplosione, quale il locale centrale termica e la cucina.    Impianto di rivelazione, segnalazione e allarme incendio   Nelle  attività  ricettive  con  capienza  superiore  a  100  posti  letto,  deve  essere  prevista l'installazione  di  un  impianto  fisso  di  rivelazione  e  segnalazione  automatica  degli  incendi, conforme  alla  norma  UNI  9795,    in  grado  di  rivelare  e  segnalare  a  distanza  un  principio d'incendio  che  possa  verificarsi  nell'ambito  dell'attività.  Nei  locali  destinati  a  deposito  di materiale  combustibile,  indipendentemente  dal  numero  di  posti  letto,  tale  impianto  deve essere comunque installato.  La segnalazione di allarme proveniente da uno qualsiasi dei rivelatori utilizzati dovrà sempre determinare  una  segnalazione  ottica  ed  acustica  di  allarme  incendio  nella  centrale  di controllo e segnalazione, la quale deve essere ubicata in ambiente presidiato.  Il predetto impianto dovrà consentire l'azionamento automatico dei dispositivi di allarme posti nell'attività entro:    2  minuti  dall'emissione  della  segnalazione  di  allarme  proveniente  da  due  o  più rivelatori  o  dall'azionamento  di  un  qualsiasi  pulsante  manuale  di  segnalazione  di incendio;

A LBERGO   Ultimo aggiornamento: 31/01/2013  A cura di Gian Luca Novarina    11 / 11  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.      5  minuti  dall'emissione  di  una  segnalazione  di  allarme  proveniente  da  un  qualsiasi rivelatore,  qualora  la  segnalazione  presso  la  centrale  di  allarme  non  sia  tacitata  dal personale preposto.  I predetti tempi potranno essere modificati in considerazione della tipologia dell'attività e dei rischi in essa esistenti.  Ai  fini  dell’organizzazione  della  sicurezza,  l'impianto  può consentire l'attivazione automatica di una o più delle seguenti azioni:     chiusura di eventuali porte tagliafuoco, normalmente mantenute aperte, appartenenti al compartimento antincendio da cui è pervenuta la segnalazione, tramite l'attivazione degli appositi dispositivi di chiusura;    disattivazione elettrica degli eventuali impianti di ventilazione e/o condizionamento;    attivazione di eventuali sistemi antincendio automatici (estinzione, evacuazione fumi, etc.);    chiusura di eventuali serrande tagliafuoco poste nelle canalizzazioni degli impianti di ventilazione  e/o  condizionamento  riferite  al  compartimento  da  cui  proviene  la segnalazione;    eventuale  trasmissione  a  distanza  delle  segnalazioni  di  allarme  in  posti predeterminati nel piano di emergenza.  Inoltre, nelle attività ricettive con oltre 300 posti letto o con numero superiore a 100 posti letto ubicate all'interno di edifici di altezza superiore a 24 m, dovranno essere installati dispositivi ottici  di  ripetizione  di  allarme  lungo  i  corridoi,  per  i  rivelatori  ubicati  nelle  camere  e  nei depositi.  Tali  ripetitori,  inoltre,  dovranno  essere  previsti  per  quei  rivelatori  che  sorvegliano aree non direttamente visibili.    Impianto di diffusione sonora per evacuazione   Le  attività  ricettive  con  capienza  superiore  a  25  posti  letto,  devono  essere  dotate  di  un impianto di diffusione sonora di evacuazione, capace di avvertire i presenti delle condizioni di pericolo in caso di incendio.

A LBERGO   Ultimo aggiornamento: 31/01/2013  A cura di Gian Luca Novarina    12 / 12  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.    I  dispositivi  sonori  devono  avere  caratteristiche  e  sistemazione  tali  da  poter  segnalare  il pericolo  a  tutti  gli  occupanti,  mentre  il  comando  di  attivazione  del  sistema  deve  essere ubicato in un luogo continuamente presidiato.  Il  comando  del  funzionamento  simultaneo  dei  dispositivi  sonori  deve  essere  posto  in ambiente  presidiato,  sotto  il  continuo  controllo  del  personale  preposto;  può  essere  previsto un  secondo  comando  centralizzato  ubicato  in  un  locale  distinto  dal  precedente  che  non presenti particolari rischi d'incendio.  Per  edifici  muniti  di  impianto  fisso  di  rivelazione  e  segnalazione  d'incendio,  il  sistema  di allarme deve funzionare automaticamente.  L’impianto deve essere conforme alla norma CEI EN 60849 oppure UNI ISO7240-19, e deve disporre  di  almeno  due  alimentazioni  elettriche,  una  di  riserva  all'altra.  Un'alimentazione deve essere in grado di assicurare la trasmissione da tutti gli altoparlanti per almeno 30 min consecutivi.     Verifiche  Le  verifiche  sugli  impianti  elettrici,  in  accordo  alle  prescrizioni  della  norma  CEI  64-8/6, devono essere effettuate da persone esperte e competenti in lavori di verifica. Le verifiche si suddividono in verifiche iniziali e verifiche periodiche.  I  risultati  delle  verifiche  devono  essere  registrati  su  appositi  moduli  facenti  parte  della documentazione necessaria per le operazioni di manutenzione.  Iniziali    Esame a vista;     Verifica della continuità dei conduttori di protezione e dei collegamenti equipotenziali principali e supplementari;    Misura della resistenza di isolamento dell’impianto elettrico;    Verifica della protezione per separazione nel caso di circuiti SELV o PELV  e nel caso di separazione elettrica;

A LBERGO   Ultimo aggiornamento: 31/01/2013  A cura di Gian Luca Novarina    13 / 13  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.      protezione  mediante  interruzione  automatica  dell’alimentazione  (verifica  del funzionamento  dei  dispositivi  di  protezione  a  corrente  differenziale  /  misura dell’impedenza dell’anello di guasto nel sistema TN);    Prove di funzionamento;    Misura della resistenza dell’impianto di terra.  Periodiche  La verifica periodica dell’impianto, prevista ai sensi del D.lgs 81/08, art. 86, segue, in linea di principio,  le  disposizioni  date  per  la  verifiche  iniziali.  La  verifica  deve  essere  effettuata  allo scopo  di  determinare  se  l’impianto  o  sue  parti,  non  si  sia  deteriorato  in  modo  tale  da  non renderne  sicuro  l’uso.  La  periodicità  delle  verifiche  è  in  funzione  delle  caratteristiche dell’impianto, dal suo uso e dalle condizioni ambientali; in ogni caso, in accordo alla norma CEI  64-8,  deve  essere  effettuata  almeno  ogni  5  o  2  anni,  a  seconda  della  tipologia  di ambiente considerato.  Inoltre, in presenza di lavoratori dipendenti o ad essi equiparati, ai sensi del D.P.R. 462 del 2001,  l’impianto  di  terra  per  la  protezione  contro  i  contatti  indiretti  e  l’eventuale  impianto  di terra contro le scariche atmosferiche, devono essere sottoposti a verifica periodica ogni 5 o 2 anni, a seconda della tipologia di ambiente considerato, a decorrere dalla data di denuncia degli stessi ai rispettivi enti incaricati. Tale verifica deve essere effettuata dall’ ASL/ARPA o da appositi organismi abilitati.
