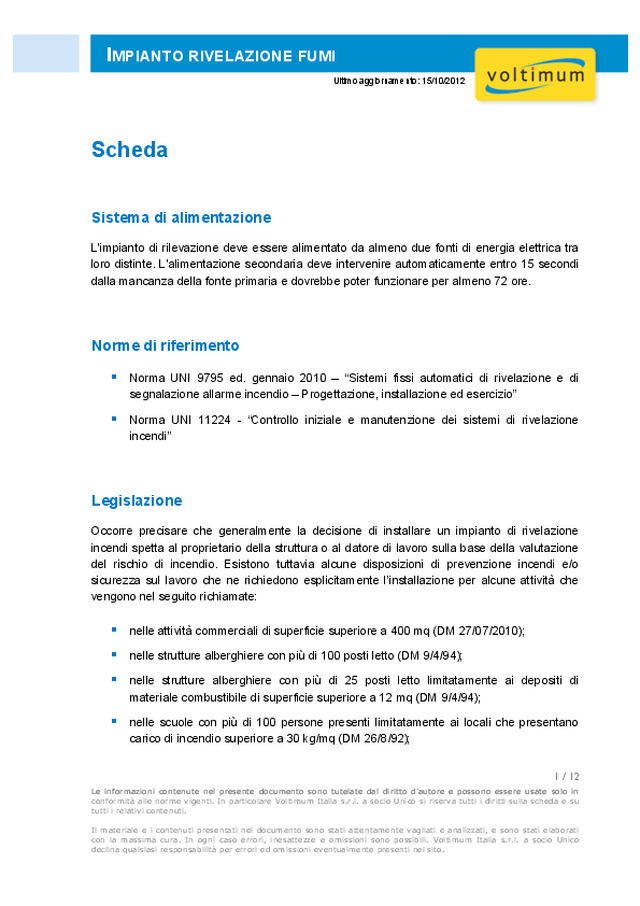

I MPIANTO RIVELAZIONE FUMI   Ultimo aggiornamento: 15/10/2012    1 / 12  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.    Scheda    Sistema di alimentazione  L'impianto di rilevazione deve essere alimentato da almeno due fonti di energia elettrica tra loro distinte. L'alimentazione secondaria deve intervenire automaticamente entro 15 secondi dalla mancanza della fonte primaria e dovrebbe poter funzionare per almeno 72 ore.    Norme di riferimento  §   Norma  UNI  9795  ed.  gennaio  2010  –  “Sistemi  fissi  automatici  di  rivelazione  e  di segnalazione allarme incendio – Progettazione, installazione ed esercizio”  §   Norma  UNI  11224  -  “Controllo  iniziale  e  manutenzione  dei  sistemi  di  rivelazione incendi”     Legislazione  Occorre  precisare  che  generalmente  la  decisione  di  installare  un  impianto  di  rivelazione incendi spetta al proprietario della struttura o al datore di lavoro sulla base della valutazione del  rischio  di  incendio.  Esistono  tuttavia  alcune  disposizioni  di  prevenzione  incendi  e/o sicurezza  sul  lavoro  che  ne  richiedono  esplicitamente  l’installazione  per  alcune  attività  che vengono nel seguito richiamate:  §   nelle attività commerciali di superficie superiore a 400 mq (DM 27/07/2010);  §   nelle strutture alberghiere con più di 100 posti letto (DM 9/4/94);  §   nelle  strutture  alberghiere  con  più  di  25  posti  letto  limitatamente  ai  depositi  di materiale combustibile di superficie superiore a 12 mq (DM 9/4/94);  §   nelle  scuole  con  più  di  100  persone  presenti  limitatamente  ai  locali  che  presentano carico di incendio superiore a 30 kg/mq (DM 26/8/92);

I MPIANTO RIVELAZIONE FUMI   Ultimo aggiornamento: 15/10/2012    2 / 12  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.    §   nelle strutture sanitarie e negli ospedali (DM 18/9/02);   §   nei  locali  di  pubblico  spettacolo  limitatamente  agli  ambienti  con  carico  d'incendio superiore a 30 kg/mq ed alle condotte di condizionamento e ventilazione a servizio di più compartimenti (DM 19/8/96);  §   negli  impianti  sportivi  al  chiuso  con  numero  di  spettatori  superiore  a  1000  (DM 18/3/96);  §   negli ambienti interni di impianti sportivi all'aperto con numero di spettatori superiore a 5000 (DM 18/3/96);  §   negli  impianti  sportivi  di  qualsiasi  tipologia  limitatamente  ai  depositi  di  materiale combustibile aventi superficie superiore a 25 mq (DM 18/3/96);  §   negli edifici di interesse storico ed artistico quali musei, gallerie, biblioteche, ecc. (DM 20/5/92 n.569 per i musei e DPR 30/6/95 n.418 per le biblioteche);  §   nelle stazioni delle metropolitane (DM 11/1/88);  §   nei depositi di GPL aventi capacità superiore a 200.000 kg (DM 13/10/94);  §   nelle  attività  estrattive  condotte  mediante  perforazione  quali  cave  e  miniere  (DM 25/11/96 n.624).     Direttive applicabili  I  componenti  elettrici  (pulsanti  di  allarme,  centraline,  rivelatori,  attuatori,  ecc.)  non  sono contestabili  se  rispondenti  a  specifiche  Norme  CEI  o  se  approvati  dal  Centro  Studi  ed Esperienza  Antincendi  dei  Vigili  del  Fuoco.  Generalmente  sono  accettate  anche  le certificazioni  dei  più  qualificati  Enti  Normatori  stranieri  (NEC,  Life  Safeti  USA  e  VDE,  DIN Germania).

I MPIANTO RIVELAZIONE FUMI   Ultimo aggiornamento: 15/10/2012    3 / 12  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.      Tipologie di rivelatori   §   Rivelatori ottici di fumo: basano il loro funzionamento sull’effetto Tyndall (dispersione della luce dovuto alla presenza di particelle di dimensioni comparabili a quelle delle lunghezze  d’onda  della  luce  incidente).  All’interno  del  rivelatore  sono  presenti  un trasmettitore ed un ricevitore di luce separati da un labirinto opaco che impedisce alla luce emessa dall'emettitore di raggiungere il ricevitore. In presenza di fumo all’interno del  rivelatore,  parte  della  luce  emessa  dall’emettitore  raggiunge  il  ricevitore  perché riflessa  dalle  particelle  di  fumo.  I  rilevatori  di  fumo  ottici  possono  rivelare  tutti  i  fumi visibili,  anche  chiari,  ma  non  i  gas  di  combustione  trasparenti;  sono  particolarmente indicati  per  la  rivelazione  di  fuochi  covanti  o  incendi  a  lenta  combustione,  mentre sono ovviamente inadatti per gli incendi con sviluppo rapido di fuoco senza emissione di fumo.  §   Rivelatori  puntiformi  di  calore  termovelocimetrici:  all'interno  dei  rivelatori  di  calore termovelocimetrici  è  presente  una  termoresistenza.  Un  rapido  aumento  di temperatura,  superiore  alle  normali  escursioni  termiche  ambientali,  provoca  una variazione  della  resistenza  del  termistore  e  determina  la  segnalazione  d'allarme.  I rivelatori  velocimetrici  sono  utilizzati  dove  lo  sviluppo  dell'incendio  si  manifesta  con fiamma  immediata  e  conseguente  aumento  repentino  di  temperatura  (incendi  di legname,  tessuti,  carta).  Non  sono  invece  idonei,  in  quanto  non  tempestivi,  dove  si suppone che l'incendio possa avere un lento sviluppo iniziale di calore.   §   Rivelatori  puntiformi  di  calore  statici  (a  soglia):  I  rilevatori  di  calore  statici  hanno caratteristiche  costruttive  simili  ai  rilevatori  termovelocimetrici,  ma  segnalano  solo  il superamento di una soglia di temperatura prefissata (solitamente 55°C). I rilevatori di calore  statici  sono  idonei  nei  locali  ove  siano  presenti  fonti  di  calore  che  possono determinare un repentino aumento della temperatura ambientale.

I MPIANTO RIVELAZIONE FUMI   Ultimo aggiornamento: 15/10/2012    4 / 12  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.      §   Rivelatori lineari di fumo (barriere): basano il loro funzionamento sull’attenuazione di un  fascio  infrarosso  in  presenza  di  fumo.  Il  fascio  infrarosso  viene  inviato  da  un emettitore ad un ricevitore (generalmente emettitore e ricevitore sono posizionati su pareti  opposte).  I  rivelatori  più  moderni  riuniscono  in  un’unica  apparecchiatura  il trasmettitore  ed  il  ricevitore  mentre  sulla  parete  opposta  viene  posizionato unicamente un riflettore catarifrangente che rinvia il fascio verso la parte ricevente del rivelatore. E’ del tutto evidente che non devono essere presenti ostacoli fra emettitore e  ricevitore  (oppure  tra  rilevatore  e  catarifrangente).  I  rivelatori  di  fumo  lineari  sono adatti  per  la  sorveglianza  di  locali  alti  e/o  di  grandi  dimensioni,  oppure  di  ambienti molto  polverosi,  dove  i  rilevatori  puntiformi  sarebbero  neutralizzati  dagli  accumuli  di polvere al loro interno.   §   Rivelatori  lineari  di  calore  (cavi  termosensibili):  sono  costituiti  da  un  cavo termosensibile,  capace  di  segnalare  le  differenze  di  temperatura  lungo  il  suo percorso.  Tali  rivelatori  sono  particolarmente  adatti  per  la  rivelazione  di  incendi  in cunicoli cavi, gallerie, bassi controsoffitti, ecc.   §   Rivelatori puntiformi di fiamma: individuano la presenza di una radiazione infrarossa o ultravioletta emesse da una combustione. Trovano impiego nei casi in cui il rischio di incendio è rappresentato da combustibili liquidi o solidi altamente infiammabili in cui la  produzione  di  fumo  è  un  effetto  secondario  e  la  rivelazione  tempestiva  è estremamente  importante.  I  rivelatori  di  fiamma,  particolarmente  quelli  a  radiazione ultravioletta, sono disturbati dal fumo e non sono quindi adatti quando si prevedono incendi con elevato sviluppo di fumo. I rivelatori di fiamma possono essere utilizzati all'aperto  o  in  locali  con  soffitti  molto  alti;  infatti,  a  differenza  delle  altre  tipologie  di rivelatori,  non  necessitano  che  il  soffitto  convogli  il  fumo/calore  verso  il  rivelatore stesso.   §   Rivelatori puntiformi multicriterio: Al fine di limitare il numero di falsi allarmi oppure di aumentare il livello di sicurezza, i costruttori hanno sviluppato dei rilevatori basati su un criterio multiplo di rilevazione. Allo stato attuale esistono:   •  rivelatori ottici di fumo e calore (massima temperatura o termovelocimetrici);  •  rivelatori ottici di fumo e ionici di fumo;  •  rivelatori  ottici  di  fumo,  ionici  di  fumo  e  calore  (massima  temperatura  e/o  termovelocimetrici);  •  rivelatori ottici di fumo e rivelatori di CO;

I MPIANTO RIVELAZIONE FUMI   Ultimo aggiornamento: 15/10/2012    5 / 12  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.    •  rivelatori ottici di fumo, termici e rivelatori di CO.  I  rivelatori  multicriterio  possono  attivare  l'allarme  quando  due  grandezze  controllate superano  la  soglia  (funzionamento  AND),  oppure  quando  una  sola  delle  grandezze controllate supera la soglia (funzionamento OR).  §   Sistemi  di  rivelazione  di  fumo  ad  aspirazione:  sono  idonei  per  la  sorveglianza  di condotti, vani tecnici, spazi nascosti, macchinari, nonché applicazioni particolari quali luoghi con pericolo di esplosione, centri elaborazione dati, sale operatorie,ecc. Inoltre il  sistema  di  aspirazione  può  essere  facilmente  nascosto,  rendendo  ad  esempio  il rivelatore idoneo per l'installazione in locali pregevoli per arte o storia. Il principio di funzionamento  è  basato  su  una  ventola  di  aspirazione  che  preleva  l’aria  dagli ambienti  da  monitorare  attraverso  tubazioni  dotate  di  fori  di  diametro  calibrato  e  la convoglia  all’interno  di  un  dispositivo  di  analisi.    Il  dispositivo  di  analisi  può  essere installato anche molto distante dagli ambienti monitorati. All’interno del dispositivo di analisi  è  presente  un  rivelatore  di  fumo  (molto  più  sensibile  di  quelli  puntiformi  per posa in ambiente) che evidenzia l’eventuale presenza di fumo nell’aria aspirata. Negli ambienti  dove  è  necessaria  la  precocissima  rivelazione  di  un  incendio  vengono utilizzati  impianti  ad  aspirazione  in  cui  l’analisi  dell’aria  prelevata  viene  effettuata mediante  un  dispositivo  laser.  Detto  dispositivo  è  in  grado  di  rilevare  quantità infinitesime di particelle di fumo.     Installazione  Impresa abilitata alla realizzazione degli impianti di cui all’art. 1 comma 2 del D.M. 37/08 se regolarmente iscritta nel registro delle imprese (D.P.R. 7 dicembre 1995, n. 581 e successive modificazioni)  o nell'Albo provinciale delle imprese artigiane (Legge 8 agosto 1985, n. 443) e  se l'imprenditore individuale o il legale rappresentante ovvero il responsabile tecnico da essi preposto  con  atto  formale,  è  in  possesso  dei  requisiti  professionali  richiesti  (articolo  4  del D.M. 37/08).    Necessità di progetto  Si, secondo guida CEI 0-2, se gli ambienti sorvegliati presentano le seguenti caratteristiche:

I MPIANTO RIVELAZIONE FUMI   Ultimo aggiornamento: 15/10/2012    6 / 12  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.    §   le  utenze  sono  alimentate  a  tensione  superiore  a  1000  V,  inclusa  la  parte  in  bassa tensione;  §   la superficie è superiore a 200 m 2 ;  §   le utenze alimentate a bassa tensione hanno potenza impegnata superiore a 6 kW;  §   il numero di rilevatori supera le 10 unità;  §   si tratta di un luogo a maggior rischio in caso d'incendio;  §   si tratta di un luogo classificato con pericolo di esplosione per la presenza di gas e/o polveri.    Dichiarazione di conformità  Si, ai sensi del D.M. 37/08.

I MPIANTO RIVELAZIONE FUMI   Ultimo aggiornamento: 15/10/2012    7 / 12  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.    Norme di installazione    Protezione contro i contatti diretti ed indiretti  La  protezione  contro  i  contatti  diretti  ed  indiretti  degli  apparecchi  elettrici  ed  elettronici presenti nell’impianto e dei rispettivi circuiti di alimentazione rientra nel caso generale della protezione degli impianti e degli apparecchi utilizzatori.    Tipo di posa condutture  §   Nell’edizione gennaio 2010, sono richieste, per tutto il sistema di rivelazione incendi, condutture resistenti al fuoco per 30 minuti ed a bassa emissione di fumi, gas tossici e corrosivi (cavi LSOH). Si evidenzia che un cavo resistente al fuoco per costruzione è spesso anche di tipo LSOH.  §   I cavi possono essere: a vista,in canaletta o in tubo PVC, tubo metallico, in condotto interrato;  devono  avere  una  guaina  esterna  di  protezione;  la  posa  deve  garantire  i cavi  contro  danneggiamenti  accidentali;  le  giunzioni  e  le  derivazioni  devono  essere eseguite  in  apposite  scatole  e  devono  anch’esse  essere  resistenti  al  fuoco  per  30 minuti (scatole metalliche e morsetti ceramici).    Connessioni via radio  Nei  sistemi  di  connessione  wireless  i  componenti  dell'impianto  di  rivelazione  (rivelatori, pulsanti  manuali)  sono  collegati  alla  centrale  via  radio.  La  comunicazione  tra  l'interfaccia (gateway) e i componenti di rivelazione ed allarme deve essere bidirezionale.  Tramite i gateway, la centrale:  •  riceve i segnali di allarme dai componenti in campo;

I MPIANTO RIVELAZIONE FUMI   Ultimo aggiornamento: 15/10/2012    8 / 12  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.    •  interroga  costantemente  i  componenti  in  campo  per  verificarne  il  corretto  funzionamento;  •  controlla  lo  stato  di  efficienza  dell'interfaccia  e  delle  batterie  che  alimentano  i  vari  componenti, segnalando la riduzione della carica prima che si esaurisca.   I  dispositivi  di  interfaccia  (gateway)  possono  essere  interni  alla  centrale,  oppure  essere inseriti  sull'anello  (loop)  che  collega  anche  gli  altri  componenti  di  rivelazione.  Poiché  un guasto  ai  rivelatori  non  deve  mettere  fuori  servizio  i  pulsanti  di  segnalazione  manuale  (e viceversa)  l'interfaccia  radio  di  questi  ultimi  deve  essere  separata  da  quella  dei  rivelatori automatici.  I  componenti  in  campo  (rivelatori,  pulsanti,  ecc.)  devono  essere  identificabili  in modo  univoco  direttamente  dal  pannello  di  comando  della  centrale,  essere  conformi  alle norme UNI di prodotto e agli ulteriori requisiti per il sistema di connessione via radio di cui alla  norma  UNI  54-25.  Occorre,  infine,  considerare  che  le  strutture  dello  stabile  possono attenuare la trasmissione via radio dei segnali. In ogni caso, per le indicazioni sul raggio di azione  delle  apparecchiature  radio  nelle  effettive  condizioni  di  installazione  è  bene  riferirsi alle istruzioni del costruttore.    Criteri di installazione  Ambienti da monitorare  Il numero e la tipologia delle aree sorvegliate vanno determinati sulla base del documento di valutazione di rischio incendio. Le aree sorvegliate devono essere interamente tenute sotto controllo dal sistema di rivelazione. All’interno di un’area sorvegliata devono essere dotati di impianto di rivelazione anche i seguenti ambienti:  •  locali tecnici e vani corsa di ascensori ed elevatori  •  cortili interni coperti  •  cunicoli, cavedi e passerelle per cavi elettrici  •  condotti di condizionamento dell’aria  •  condotte di ventilazione  •  spazi nascosti entro controsoffitti e pavimenti flottanti

I MPIANTO RIVELAZIONE FUMI   Ultimo aggiornamento: 15/10/2012    9 / 12  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.      Rilevatori puntiformi di fumo  Il  numero  di  rivelatori  ottici  di  fumo  puntiformi  è  basato  sul  raggio  di  copertura  di  questi  componenti. Per i rivelatori di fumo il raggio di copertura vale:  •  6,5  m  nei  locali  con  il  soffitto  piano,  o  con  inclinazione  (sul  piano  orizzontale)  fino  a  20°;  •  7 m se l'inclinazione del soffitto supera 45°.  I  rilevatori  di  fumo  non  devono  essere  installati  ad  altezza  superiore  di  12  metri  dal  pavimento.   In prossimità del rivelatore la velocità dell’aria non deve superare 1 m/s.  Oltre la velocità dell'aria va preso in considerazione anche il numero di ricambi d'aria all'ora  nel  locale  sorvegliato.  Se  i  ricambi  d’aria  sono  elevati  occorre  maggiorare  il  numero  di  rivelatori installati.  Tenuto conto del raggio di copertura dei rivelatori di fumo, bisogna raddoppiare il numero di  rivelatori quando la circolazione dell'aria in un ambiente supera:  •  6,15 ricambi/h se il soffitto è piano o con inclinazione fino a 20°;  •  5,71 ricambi/h se l'inclinazione del soffitto è compresa tra 20° e 45°;  •  5,33 ricambi/h se l'inclinazione del soffitto supera 45°.  Poiché è necessario monitorare anche gli ambienti nascosti (controsoffitti, pavimenti flottanti,  ecc.),  in  presenza  di  elevata  ventilazione  è  necessario  aumentare  il  numero  di  rilevatori  secondo il seguente criterio:  •  triplicare il numero di rivelatori negli spazi nascosti con ripresa dell'aria,  •  raddoppiare il numero dei rivelatori negli spazi nascosti senza ripresa dell'aria.

I MPIANTO RIVELAZIONE FUMI   Ultimo aggiornamento: 15/10/2012    10 / 12  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.    Rilevatori di calore  Il raggio di copertura per i rivelatori di calore è di 4,5 m.  I  rilevatori  di  calore  non  devono  essere  installati  ad  altezza  superiore  di  8  metri  dal  pavimento.    Rilevatori lineari di fumo  In  caso  di  soffitti  piani  un  rilevatore  lineare  può  proteggere  un’area  di  superficie  inferiore  a  1600 mq e larghezza massima 15 m.    Rilevatori ad aspirazione  Una  tubazione  può  sorvegliare  un’area  di  superficie  inferiore  a  1600  mq.  La  superficie  sorvegliata  da  un  singolo  foro  di  campionamento  può  essere  assunta  pari  a  quella  di  un  rilevatore ottico di fumo installato in analoghe condizioni.    Rivelatori puntiformi di fiamma  La norma non stabilisce il raggio di copertura del rivelatore, ma rinvia il compito al costruttore  il  quale  individua  il  cono  di  protezione  mediante  l'angolo.  Nell'installazione  dei  rivelatori  di  fiamma occorre evitare ostacoli tra il rivelatore e l'area protetta; vanno inoltre considerate le  eventuali sorgenti di radiazioni che potrebbero interferire con il rivelatore.

I MPIANTO RIVELAZIONE FUMI   Ultimo aggiornamento: 15/10/2012    11 / 12  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.    Prescrizioni particolari    Verifiche  La normativa di riferimento per la verifica degli impianti di rivelazione incendi è la norma UNI 11224.  Per  procedere  alla  verifica  è  inoltre  indispensabile  disporre  del  piano  di  emergenza del complesso in cui è installato l’impianto al fine di accertare che le procedure attuate siano coerenti con quelle previste.  Tutte le verifiche condotte devono essere annotate su schede redatte in conformità a quanto indicato dalla norma UNI 11224.    Iniziali  §   Verifica del corretto dimensionamento dell’impianto  §   Esame a vista  §   Verifica della centrale  §   Verifica del corretto stato di allarme  §   Verifica del corretto stato di guasto  §   Verifica delle fonti di alimentazione secondaria  §   Misura della continuità fra conduttore di protezione e morsetto di terra della centrale;  §   Verifica della continuità dello schermo dei cavi;  §   Misura  della  tensione  sui  componenti  periferici  in  caso  di  mancanza dell’alimentazione primaria da rete.

I MPIANTO RIVELAZIONE FUMI   Ultimo aggiornamento: 15/10/2012    12 / 12  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.      Periodiche  L’impianto  va  controllato  almeno  ogni  6  mesi.  Le  prove  sono  sostanzialmente  le  stesse previste per le verifiche iniziali ad eccezione della simulazione di guasto per cui è ammesso un esame a campione.
