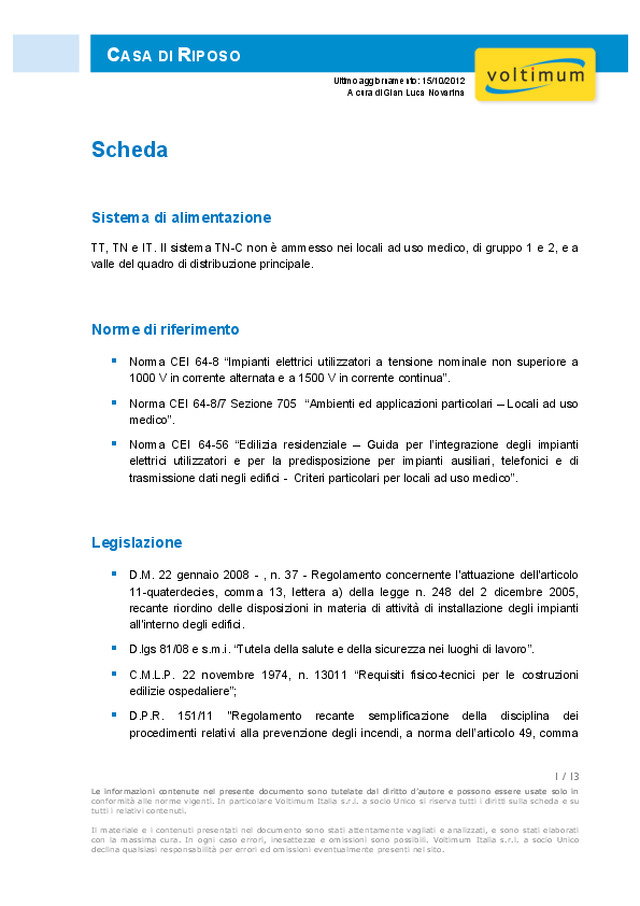

C ASA DI  R IPOSO   Ultimo aggiornamento: 15/10/2012  A cura di Gian Luca Novarina    1 / 13  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.    Scheda    Sistema di alimentazione  TT, TN e IT. Il sistema TN-C non è ammesso nei locali ad uso medico, di gruppo 1 e 2, e a valle del quadro di distribuzione principale.    Norme di riferimento  §   Norma  CEI  64-8  “Impianti  elettrici  utilizzatori  a  tensione  nominale  non  superiore  a 1000 V in corrente alternata e a 1500 V in corrente continua”.  §   Norma CEI 64-8/7 Sezione 705  “Ambienti ed applicazioni particolari – Locali ad uso medico”.   §   Norma  CEI  64-56  “Edilizia  residenziale  –  Guida  per  l’integrazione  degli  impianti elettrici  utilizzatori  e  per  la  predisposizione  per  impianti  ausiliari,  telefonici  e  di trasmissione dati negli edifici -  Criteri particolari per locali ad uso medico”.     Legislazione  §   D.M.  22  gennaio  2008  -  ,  n.  37  -  Regolamento  concernente  l'attuazione  dell'articolo 11-quaterdecies,  comma  13,  lettera  a)  della  legge  n.  248  del  2  dicembre  2005, recante  riordino  delle  disposizioni  in  materia  di  attività  di  installazione  degli  impianti all'interno degli edifici.  §   D.lgs 81/08 e s.m.i. “Tutela della salute e della sicurezza nei luoghi di lavoro”.  §   C.M.L.P.  22  novembre  1974,  n.  13011  “Requisiti  fisico-tecnici  per  le  costruzioni edilizie ospedaliere”;  §   D.P.R.  151/11  "Regolamento  recante  semplificazione  della  disciplina  dei procedimenti relativi alla prevenzione degli incendi, a norma dell’articolo 49, comma

C ASA DI  R IPOSO   Ultimo aggiornamento: 15/10/2012  A cura di Gian Luca Novarina    2 / 13  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.    4-quater,  del  decreto-legge  31  maggio  2010,  n.  78,  convertito,  con  modificazioni, dalla legge 30 luglio 2010, n. 122".  §   D.M.  18  settembre  2002  “Approvazione  della  regola  tecnica  di  prevenzione  incendi per la progettazione, la costruzione e l’esercizio delle strutture sanitarie, pubbliche e private”;  §   D.M. 20 gennaio 2000 “Atto di indirizzo e coordinamento recante requisiti strutturali, tecnologici e organizzativi minimi per i centri residenziali di cure palliative”;  Le strutture a carattere residenziale che forniscono ad ospiti autosufficienti prestazioni di tipo alberghiero,  se  prive  di  qualsiasi  servizio  di  assistenza  sanitaria  ed  infermieristica,  non ricadono  nel  campo  di  applicazione  del  D.M.  18  settembre  2002,  il  quale  fa  esplicito riferimento alle sole strutture sanitarie. Le attività in oggetto, qualora superino i 25 posti letto, sono  ricomprese  nel  punto  68  dell’elenco  allegato  al  D.P.R.  151/11.  Tuttavia,  per  quanto attiene  la  normativa  tecnica  da  applicare,  si  ritiene  che  le  disposizioni  di  cui  al  D.M.  18 settembre  2002,  pur  non  cogenti,  possano  rappresentare  un  significativo  riferimento  da ponderare anche in funzione delle reali condizioni psico-motorie degli ospiti.    Direttive applicabili  Nessuna.    Installazione  Impresa abilitata alla realizzazione degli impianti di cui all’art. 1 comma 2 del D.M. 37/08 se regolarmente iscritta nel registro delle imprese (D.P.R. 7 dicembre 1995, n. 581 e successive modificazioni)  o nell'Albo provinciale delle imprese artigiane (Legge 8 agosto 1985, n. 443) e  se l'imprenditore individuale o il legale rappresentante ovvero il responsabile tecnico da essi preposto  con  atto  formale,  è  in  possesso  dei  requisiti  professionali  richiesti  (articolo  4  del D.M. 37/08).

C ASA DI  R IPOSO   Ultimo aggiornamento: 15/10/2012  A cura di Gian Luca Novarina    3 / 13  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.    Classificazione dei locali  A  seconda  della  destinazione  d'uso,  una  casa  di  riposo  può  essere  dotata  di  più  locali classificabili come locali medici di gruppo 0, 1 oppure come luoghi ordinari:  §   luoghi ordinari  (corridoi, sala di attesa, uffici, ecc..);  §   locale ad uso medico di gruppo 0 se non si fa uso di apparecchi elettromedicali con parti applicate al paziente;  §   locale ad uso medico di gruppo 1 se si fa uso di apparecchi elettromedicali con parti applicate al paziente, ad eccezione della zona cardiaca;  Inoltre,  la  struttura  nel  suo  insieme  è  classificabile  come  luogo  a  maggior  rischio  in  caso d'incendio per l'elevato tempo di sfollamento in caso d'incendio.    Note sui locali  La  casa  di  riposo  per  anziani  può  presentare  caratteristiche  tipiche  dell'attività  alberghiera, con  alcuni  locali  dove  si  praticano  prestazioni  di  tipo  medico.  Le  condizioni  fisiche  precarie degli  ospiti  della  casa  suggeriscono  di  porre  particolare  attenzione  ai  problemi  legati all'evacuazione  dell'edificio  in  caso  di  situazioni  di  pericolo.  Le  camere,  almeno  alcune  di esse,  possono  essere  considerate  come  camera  di  degenza  adibite  ad  uso  medico  nelle quali i pazienti sono alloggiati, per periodi più o meno lunghi, in caso di effettiva necessità.    Necessità di progetto  Si, secondo la guida CEI 0-2, in ottemperanza al D.M. 37/08.    Dichiarazione di conformità  Si, ai sensi del D.M. 37/08.

C ASA DI  R IPOSO   Ultimo aggiornamento: 15/10/2012  A cura di Gian Luca Novarina    4 / 13  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.    Norme di installazione    Protezione contro i contatti diretti  §   Isolamento delle parti attive.  §   Involucri  o  barriere  con  grado  di  protezione  minimo  IP2X  o  IPXXB.  Per  le  superfici orizzontali  superiori  a  portata  di  mano,  il  grado  di  protezione  non  deve  essere inferiore a IPXXD.   §   Protezione addizionale mediante interruttori differenziali con I dn   non superiore a 30 mA.     Protezione contro i contatti indiretti  LUOGO ORDINARIO  §   Sistema TT: deve essere verificata la relazione    dove:  R E   è la resistenza di terra;  I dn   è  la  corrente  differenziale  nominale  di  funzionamento  del  dispositivo  di protezione automatico a corrente differenziale.  U L   è il valore della tensione di contatto limite convenzionale pari a 25 V nei soli luoghi previsti per la custodia del bestiame. Nei restanti luoghi il valore limite è di 50 V.  §   Sistema TN: deve essere verificata la relazione

C ASA DI  R IPOSO   Ultimo aggiornamento: 15/10/2012  A cura di Gian Luca Novarina    5 / 13  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.    dove:  Zs  è  l’impedenza  dell'anello  di  guasto  che  comprende  la  sorgente,  il  conduttore attivo  fino  al  punto  di  guasto  ed  il  conduttore  di  protezione  tra  il  punto  di guasto e la sorgente;  I a   è  la  corrente  che  provoca  l’interruzione  automatica  del  dispositivo  di protezione entro un tempo definito in funzione della tensione nominale U o  per i  circuiti  terminali  (tempo  di  intervento  non  superiore  a  0,4  s  per  impianti  con una tensione verso terra di 230 V) e 5 s per i circuiti di distribuzione; nel caso di utilizzo di un interruttore differenziale, I a  è la corrente differenziale nominale  di intervento;  U o   è il valore efficace della tensione nominale tra fase e terra.  §   Sistema  SELV  E  PELV:  la  tensione  nominale  non  deve  essere  superiore  a  50  V  in c.a. e 120 V in c.c..  §   Sistema IT: deve essere verificata la relazione  L d E U I R ≤ ⋅   in cui:  R E   è la resistenza di terra;  I d   è la corrente di guasto nel caso di primo guasto di impedenza trascurabile tra un conduttore di fase ed una massa. Il valore di I d  tiene conto delle correnti di  dispersione verso terra e dell’impedenza totale di messa a terra dell’impianto elettrico.  U L   è il valore della tensione di contatto limite convenzionale pari a 50 V.  Dopo  essersi  manifestato  il  primo  guasto  verso  terra,  considerato  che  le  masse  devono essere connesse ad un impianto di terra unico ed in caso di neutro distribuito, deve essere verificata la relazione  a S I U Z ⋅ ≤ 2 0 '   in cui:

C ASA DI  R IPOSO   Ultimo aggiornamento: 15/10/2012  A cura di Gian Luca Novarina    6 / 13  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.    Z’ s   è  l’impedenza  del  circuito  di  guasto  costituito  dal  conduttore  neutro  e  dal conduttore di protezione del circuito;  I a   è  la  corrente  che  provoca  l’interruzione  automatica  del  dispositivo  di protezione entro un tempo definito in funzione della tensione nominale U o  per i  circuiti  terminali  (tempo  di  intervento  non  superiore  a  0,4  s  per  impianti  con una tensione verso terra di 230 V) e 5 s per i circuiti di distribuzione;  U o   è il valore efficace della tensione nominale tra fase e terra.    LOCALE DI GRUPPO 0  Si applicano i sistemi di protezione previsti per il luogo ordinario.    LOCALE DI GRUPPO 1  Nei sistemi TT e IT la   tensione di contatto limite convenzionale U L  non deve superare 25 V  (U L ≤25 V).  Nei sistemi TN-S e IT il tempo di intervento non deve essere superiore a 0,2 s per impianti con una tensione verso terra di 230 V.  I circuiti terminali che alimentino prese a spina con corrente nominale sino a 32 A, devono essere protetti con interruttori differenziali di tipo A o B aventi corrente differenziale nominale non superiore a 30 mA.  Nei circuiti SELV e PELV la tensione nominale applicata agli apparecchi utilizzatori non deve essere  superiore  a  25  V  in  c.a.  e  60  V  in  c.c..  Inoltre,  tutte  le  parti  attive  devono  essere protette mediante isolamento, barriere o involucri.

C ASA DI  R IPOSO   Ultimo aggiornamento: 15/10/2012  A cura di Gian Luca Novarina    7 / 13  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.      Nodo equipotenziale  In  ciascun  locale  ad  uso  medico  di  gruppo  1  e  di  gruppo  2  deve  essere  installato  un  nodo equipotenziale  a  cui  siano  collegate  le  seguenti  parti  situate,  o  che  possono  entrare,  nella zona paziente:  §   masse (conduttori di protezione);  §   masse estranee (conduttori equipotenziali);  §   schermi, se installati, contro le interferenze elettriche;  §   eventuali griglie conduttrici nel pavimento;  §   l’eventuale schermo metallico del trasformatore di isolamento.  La  sezione  nominale  dei  conduttori  equipotenziali  non  deve  essere  inferiore  a  6  mm 2   in  rame.  Il  nodo  equipotenziale  deve  essere  posto  entro  o  vicino  al  locale  ad  uso  medico  e deve  essere  collegato  al  conduttore  principale  di  protezione,  con  un  conduttore  di  sezione almeno equivalente a quella del conduttore di sezione più elevata collegato al nodo stesso. Le connessioni devono essere disposte in modo che esse siano chiaramente identificabili ed accessibili e in grado di essere scollegate individualmente.    Protezione contro l’incendio  I circuiti nei sistemi TT e TN devono essere protetti con dispositivo a corrente differenziale avente corrente nominale d’intervento non superiore a 300 mA anche ad intervento ritardato; quando  i  guasti  resistivi  possano  innescare  un  incendio,  per  esempio  per  riscaldamento  a soffitto  con  elementi  a  pellicola  riscaldante,  la  corrente  differenziale  nominale  deve  essere Idn = 30 mA; quando non sia possibile, per esempio per necessità di continuità di servizio, proteggere  i  circuiti  di  distribuzione  con  dispositivo  a  corrente  differenziale  avente  corrente differenziale  non  superiore  a  300  mA,  anche  ad  intervento  ritardato,  si  può  ricorrere,  in alternativa, all’uso di un dispositivo differenziale con corrente differenziale non superiore a 1 A ad intervento ritardato.

C ASA DI  R IPOSO   Ultimo aggiornamento: 15/10/2012  A cura di Gian Luca Novarina    8 / 13  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.    Sono escluse da tale prescrizione le condutture facenti parte dei circuiti di sicurezza e quelle racchiuse in involucri con grado di protezione almeno IP4X.    Protezione contro il pericolo di esplosione  Generalmente il pericolo di esplosione può manifestarsi per la presenza di impianti alimentati con  gas  metano  o  GPL.  Una  installazione  tipica  è  l’impianto  di  alimentazione  a  gas  della cucina, se presente. A tale scopo, se sono rispettate le prescrizioni di ventilazione previste dal D.M. 12 aprile 1996, oltre ad ottemperare alle norme di prevenzione incendi, è garantita l’assenza del pericolo di esplosione.   In  tutti  gli  altri  casi,  noti  i  centri  di  pericolo,  prima  di  realizzare  l’impianto  elettrico  occorre effettuare  una  valutazione  del  rischio  di  esplosione  e  successivamente  una  classificazione delle  aree.  In  caso  di  presenza  del  pericolo  di  esplosione,  nelle  aree  classificate  l’impianto elettrico dovrà rispondere alle rispettive norme di settore.     Grado di protezione minimo  I criteri da seguire nella scelta dei gradi di protezione dalle influenze ambientali sono quelli generali e la responsabilità di scegliere il grado IP più adatto è di pertinenza del progettista. Indicativamente si può tener conto delle seguenti considerazioni:  §   IP4X nei casi generali;  §   nei locali nei quali si procede usualmente a spargimenti di liquidi almeno IPX4;  §   nei locali per la cui pulizia è previsto l'uso di getti d'acqua almeno IPX5;    Tipo di posa delle condutture  La struttura nel suo insieme è classificabile come luogo a maggior rischio in caso d'incendio, pertanto  la  tipologia  dei  cavi  e  la  loro  modalità  di  posa  devono  rispondere  alle  disposizioni dettate dalla norma CEI 64-8/7, sez. 751.

C ASA DI  R IPOSO   Ultimo aggiornamento: 15/10/2012  A cura di Gian Luca Novarina    9 / 13  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.      Esempio di cavi utilizzabili  Si deve far riferimento alla norma CEI 64-8, sez. 751.    Tipologia e normativa di riferimento dei quadri elettrici  §   Il  quadro  può  essere  del  tipo  ad  uso  domestico  e  similare,  rispondente  alla  norma CEI 23-51, se la corrente nominale in entrata I nq  non è superiore ai 125 A, la tensione  nominale non è superiore ai 440 V e la corrente di cortocircuito presunta nel punto di installazione non supera i 10 kA oppure i 15 kA quando il quadro è protetto mediante dispositivo limitatore;  §   se  le  condizioni  precedenti  non  sono  verificate  occorre  realizzare  un  quadro rispondente alla norma CEI 17-113;    Livello di illuminamento medio richiesto  L'impianto  di  illuminazione  deve  garantire,  in  relazione  alla  destinazione  d’uso  del  locale  e all’attività  svolta,  livelli  di  illuminamento  e  di  comfort  visivi  sufficienti.   I  livelli  medi raccomandati sono quelli indicati dalla norma UNI 12464-1.  Tipo di locale, compito visivo o attività  Illuminamento  medio  (lux)  Indice di resa  del colore   Ra  Abbagliamento  UGRL    Locali ad uso generale        Corridoi, attività diurne  200  80  22  Corridoi, attività notturne  50  80  22  Reparti generici        Illuminazione generale  100  80  19  Illuminazione notturna e di sorveglianza  5  80  -  Servizi igenici   200  80  22  Locali per visita        Illuminazione generale  500  90  19

C ASA DI  R IPOSO   Ultimo aggiornamento: 15/10/2012  A cura di Gian Luca Novarina    10 / 13  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.    Visite e trattamenti  1000  90  19  Uffici  500  80  19  Cucina   500  22  80      Nei locali ad uso medico di gruppo 1 devono essere previste almeno due differenti sorgenti di  alimentazione  per  alcuni  degli  apparecchi  di  illuminazione,  una  delle  quali  deve  essere collegata ad una alimentazione di sicurezza.  Per tutti gli altri ambienti, se richiesto dal piano di sicurezza della struttura, occorre prevedere un impianto di illuminazione di sicurezza che dovrà essere conforme a quanto prescritto dalla norma UNI 1838. Detto impianto può essere indifferentemente sia di tipo centralizzato sia del tipo con apparecchi autonomi.

C ASA DI  R IPOSO   Ultimo aggiornamento: 15/10/2012  A cura di Gian Luca Novarina    11 / 13  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.    Prescrizioni particolari    Impianto di protezione contro le scariche atmosferiche  L'impianto  deve  essere  realizzato  se  la  valutazione  del  rischio  dovuto  al  fulmine,  eseguita secondo le norme CEI 81-10, evidenzia che la struttura non é autoprotetta.     Alimentazione di riserva   Occorre predisporre un’alimentazione di riserva a cui sottendere i circuiti di alimentazione dei servizi  che  si  ritengono  essenziali  per  il  normale  funzionamento  delle  attività  previste.  Detti circuiti  devono  essere  indipendenti  dai  circuiti  di  alimentazione  dei  servizi  ordinari  o  per  lo meno deve essere garantita un’idonea selettività.    Alimentazione di sicurezza   Nei  locali  ad  uso  medico  è  richiesta  una  alimentazione  dei  servizi  di  sicurezza  che  deve intervenire,  in  caso  di  mancanza  di  alimentazione  ordinaria,  per  alimentare  i  componenti elettrici  indicati  nella  sezione  710  della  norma  CEI  64-8,  per  una  durata  definita  entro  un tempo massimo di commutazione.   Le  prese  a  spina  che  siano  alimentate  da  sorgenti  differenti  nello  stesso  locale  devono essere facilmente identificabili.

C ASA DI  R IPOSO   Ultimo aggiornamento: 15/10/2012  A cura di Gian Luca Novarina    12 / 13  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.      Comando di emergenza   In  strutture  particolarmente  estese,  e  considerato  il  piano  di  emergenza,  è  opportuno prevedere un pulsante di sgancio generale dell’energia elettrica.   Verifiche  Le  verifiche  sugli  impianti  elettrici,  in  accordo  alle  prescrizioni  della  norma  CEI  64-8/6, devono essere effettuate da persone esperte e competenti in lavori di verifica. Le verifiche si suddividono in verifiche iniziali e verifiche periodiche; queste ultime sono obbligatorie ai sensi del D.lgs 81/08, art. 86, oltre che al D.P.R. 462/01.   I  risultati  delle  verifiche  devono  essere  registrati  su  appositi  moduli  facenti  parte  della documentazione necessaria per le operazioni di manutenzione.  Iniziali  §   Esame a vista;   §   Verifica della continuità dei conduttori di protezione e dei collegamenti equipotenziali principali e supplementari;  §   Misura della resistenza di isolamento dell’impianto elettrico;  §   Verifica della protezione per separazione nel caso di circuiti SELV o PELV  e nel caso di separazione elettrica;  §   protezione  mediante  interruzione  automatica  dell’alimentazione  (verifica  del funzionamento  dei  dispositivi  di  protezione  a  corrente  differenziale  /  misura dell’impedenza dell’anello di guasto nel sistema TN);   §   Prove di polarità;   §   Prove di funzionamento;  §   Misura della resistenza dell’impianto di terra.

C ASA DI  R IPOSO   Ultimo aggiornamento: 15/10/2012  A cura di Gian Luca Novarina    13 / 13  Le  informazioni  contenute  nel  presente  documento  sono  tutelate  dal  diritto  d’autore  e  possono  essere  usate  solo  in conformità alle norme vigenti. In particolare Voltimum Italia s.r.l. a socio Unico si riserva tutti i diritti sulla scheda e su tutti i relativi contenuti.   Il materiale e i contenuti presentati nel documento sono stati attentamente vagliati e analizzati, e sono stati elaborati con  la  massima  cura.  In  ogni  caso  errori,  inesattezze  e  omissioni  sono  possibili.  Voltimum  Italia  s.r.l.  a  socio  Unico declina qualsiasi responsabilità per errori ed omissioni eventualmente presenti nel sito.      Periodiche  La verifica periodica dell’impianto, prevista ai sensi del D.lgs 81/08, art. 86, segue, in linea di principio,  le  disposizioni  date  per  la  verifiche  iniziali.  La  verifica  deve  essere  effettuata  allo scopo  di  determinare  se  l’impianto  o  sue  parti,  non  si  sia  deteriorato  in  modo  tale  da  non renderne  sicuro  l’uso.  La  periodicità  delle  verifiche  è  in  funzione  delle  caratteristiche dell’impianto, dal suo uso e dalle condizioni ambientali.     Inoltre,  ai  sensi  del  D.P.R.  del  462/01,  l’impianto  di  terra  per  la  protezione  contro  i  contatti indiretti,  e  l’eventuale  impianto  di  terra  contro  le  scariche  atmosferiche,  devono  essere sottoposti a verifica periodica ogni 2 anni, a decorrere dalla data di denuncia degli stessi ai rispettivi  enti  incaricati.  Tale  verifica  deve  essere  effettuata  dall’  ASL/ARPA  o  da  appositi organismi abilitati.
